PTX5000에 전면 도어 설치

4 포스트 랙에서 PTX5000에 현관문 설치

선택적으로 PTX5000의 프론트 카드 케이지 위에 도어를 설치할 수 있습니다. 캡티브 엄지 손가락 나사는 닫힌 위치에 문을 고정합니다.

주의:

섀시를 랙에 설치하고 라우터를 접지한 후 언제든지 정문을 설치할 수 있습니다. 4 포스트 랙 또는 캐비닛용 PTX5000 장착 하드웨어 설치, 기계식 리프트를 사용하여 PTX5000 설치, PTX5000을 지구 지면에 연결한 다음 진행하기 전에 설명된 절차를 수행합니다.

시작하기 전에 4 포스트 랙에 PTX5000에 현관문을 설치할 수 있는 다음 부품과 도구가 있는지 확인하십시오.

  • 정전기 방전(ESD) 접지 스트랩

  • Phillips(+) 스크루 드라이버, 번호 2

4 포스트 랙의 PTX5000에 현관문을 설치하려면( 그림 1 참조)

  1. 1. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 승인된 ESD 사이트 접지 지점에 연결합니다.
  2. 섀시 상단에서 네 번째 홀부터 시작하여 섀시 상단에서 7번째 홀로 끝나는 섀시를 4포스트 랙 전면에 고정하는 장착 나사를 부분적으로 느슨하게 합니다. 전면 장착 플랜지 모두에 대해 이 작업을 수행합니다. 완료되면 섀시 양쪽에 4개의 나사가 풀려 있어야 합니다.
  3. 측면 패널 마운팅 홀의 컷아웃을 사용하여 전면 마운팅 플랜지의 측면 패널을 첨부하여 느슨한 나사 뒤에 패널을 밀어 넣습니다. Phillips(+) 스크루드라이버를 사용하여 나사를 완전히 조입니다.
  4. 경첩에 문을 배치하여 측면 패널에 문을 연결합니다. 문이 제대로 열리고 닫히도록 하고 도어의 캡티브 나사가 측면 패널의 구멍과 올바르게 정렬되는지 확인합니다.
    참고:

    문이 제대로 정렬되지 않으면 측면 패널을 전면 장착 플랜지로 고정하는 나사를 풀고 문이 올바르게 닫히게 될 때까지 패널을 조정한 다음 스크루 드라이버로 나사를 완전히 조입니다.

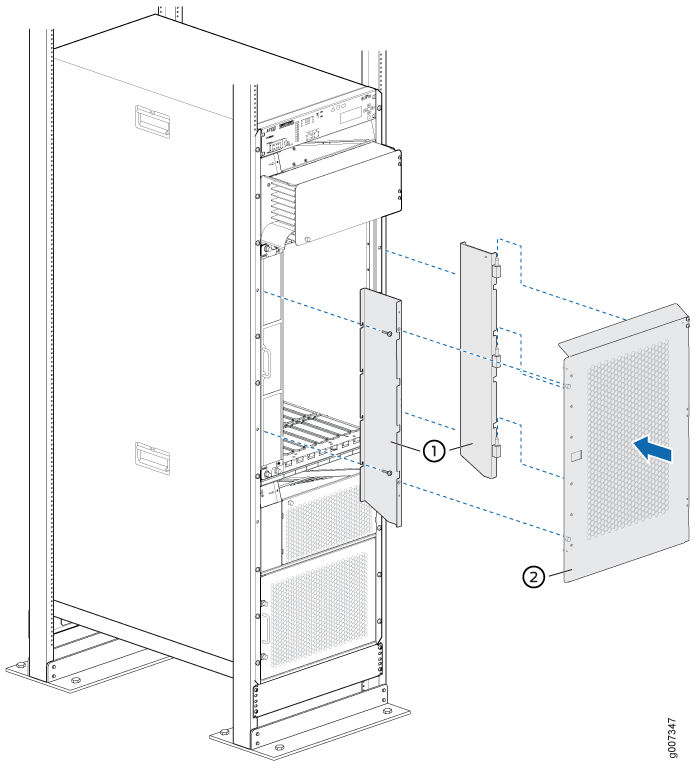

그림 1: 4-포스트 랙에서 PTX5000에 현관문 설치 Installing the Front Door on a PTX5000 in a Four-Post Rack
  1명
—
측면 패널
  2개
—
문

개방형 프레임 랙에서 PTX5000에 현관문 설치

PTX5000의 프론트 카드 케이지 위에 도어를 설치할 수 있습니다. 캡티브 엄지 손가락 나사는 닫힌 위치에 문을 고정합니다.

참고:

개방형 프레임 랙에 PTX5000을 설치하려는 경우 섀시가 랙에 장착되기 전에 도어를 설치할 수 있습니다. 그러나 이 절차는 라우터가 랙에 설치되어 접지되었다고 가정합니다. 라우터를 접지하기 전에 도어를 설치하는 경우 적절한 사이트 접지를 사용해야 합니다.

시작하기 전에 개방형 프레임 랙의 PTX5000에 현관문을 설치할 수 있는 다음 부품과 도구가 있는지 확인하십시오.

  • 정전기 방전(ESD) 접지 스트랩

  • Phillips(+) 스크루 드라이버, 번호 2

개방형 프레임 랙에서 PTX5000에 현관문을 설치하려면( 그림 2 및 그림 3 참조).

  1. 맨 손목에 ESD(전기 방전) 접지 스트랩을 부착하고 스트랩을 승인된 ESD 사이트 접지 지점에 연결합니다.
  2. 제공된 UNC 12–24 나사를 사용하여 긴 마운팅 브래킷을 각 전면 마운팅 플랜지 후면에 연결합니다. 각 브래킷의 상단과 하단에만 나사를 삽입합니다. 상단 나사는 섀시 상단에서 세 번째 전면 장착 플랜지 구멍에 삽입해야합니다. 라우터 섀시의 플랑지 에지로 마운팅 브래킷의 가장자리를 줄 지으십시오. Phillips(+) 스크루드라이버를 사용하여 나사를 완전히 조입니다.

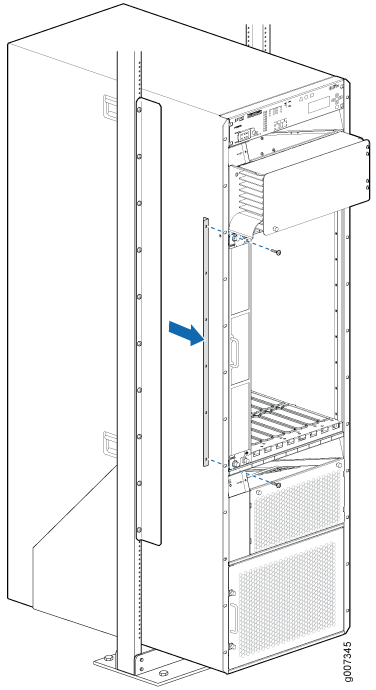

    그림 2: 전면 장착 플랜지 Installing Brackets on the Front-Mounting Flanges 에서 브래킷 설치
  3. 나머지 나사를 부분적으로 설치하고 측면 패널을 전면 마운팅 플란지 에 연결합니다. 측면 패널 마운팅 구멍의 컷아웃을 사용하여 부분적으로 설치된 나사 뒤에 패널을 슬라이드합니다(그림 3 참조). 나사를 완전히 조입니다.
  4. 경첩에 문을 배치하여 측면 패널에 문을 연결합니다. 문이 제대로 열리고 닫히도록 하고 도어의 캡티브 나사가 측면 패널의 구멍과 올바르게 정렬되는지 확인합니다.
    참고:

    문이 제대로 정렬되지 않으면 측면 패널을 전면 장착 플랜지로 고정하는 나사를 풀고 문이 올바르게 닫히게 될 때까지 패널을 조정한 다음 스크루 드라이버로 나사를 완전히 조입니다.

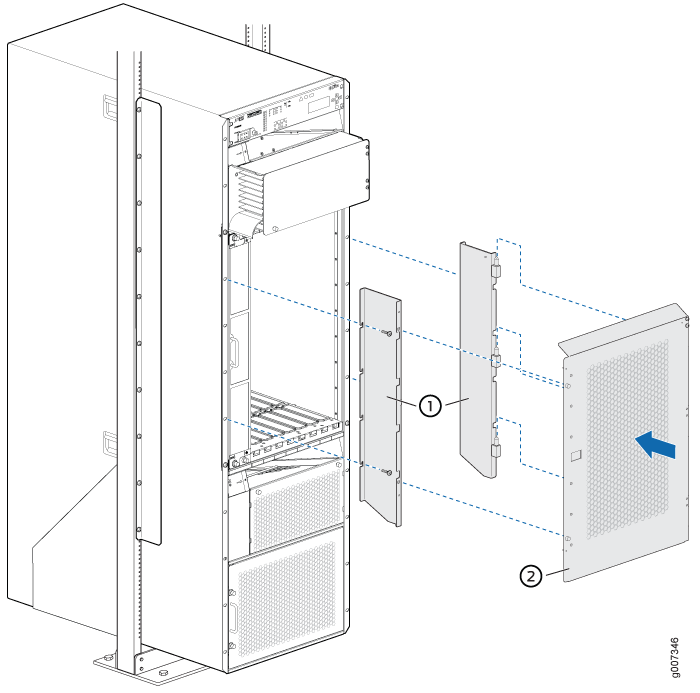

그림 3: 개방형 프레임 랙에서 PTX5000 라우터에 현관문 설치 Installing the Front Door on a PTX5000 Router in an Open-Frame Rack
  1명
—
측면 패널
  2개
—
문
