PTX5000을 AC 전원 연결

PTX5000에 AC 전원을 제공하는 데 필요한 도구 및 부품

AC 기반 라우터가 있는 경우 PTX5000을 AC 전원에 연결하는 데 필요한 도구를 수집합니다.

AC 전원 코드
필립스(+) 스크루드라이버, 2번은 금속 AC 배선실에 액세스하고 AC 전원 코드를 제거하거나 부착합니다.
1/5-in. (5.5mm) 슬롯 스크루 드라이버로 AC 전원 코드의 접지 와이어 및 입력 터미널 와이어를 연결합니다.

PTX5000 3상 델타 AC PDU에 전원 연결

델타 AC 전원 코드를 3상 델타 AC PDU에 연결하려면( 그림 7 참조)

고객 사이트 서킷 브레이커에서 스위치를 끄시죠. AC 전원의 전압이 0V이고 설치 중에 전압이 활성화될 가능성이 없는지 확인합니다.
PDU 면판의 서킷 브레이커 및 전원 출력 스위치를 오프(O) 위치로 전환합니다.
숫자 2 필립스 (+) 스크루 드라이버를 사용하여 PDU의 오른쪽 하단에있는 금속 리테이닝 브래킷에서 4 개의 나사를 제거하십시오. PDU에서 금속 유지 브래킷을 제거합니다( 그림 1 참조).

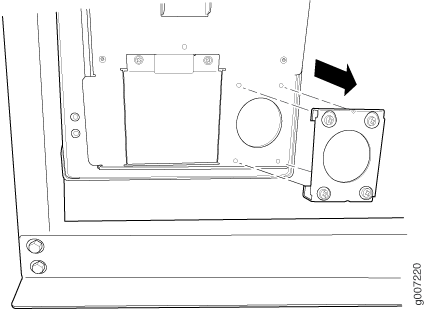

그림 1: 3상 델타 AC PDU에서 금속 리테이팅 브래킷 제거

AC 전원 코드에서 유지 너트를 풀기( 그림 2 및 그림 3 참조).

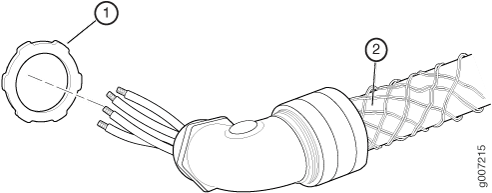

그림 2: 3상 델타 AC 전원 코드 Retaining Nut on a Three-Phase Delta AC Power Cord

에서 너트 유지

1명

—

유지 너트

2개

—

3상 델타 AC 전원 코드

그림 3: 3상 델타 AC 전원 코드 Removing the Retaining Nut from a Three-Phase Delta AC Power Cord

에서 유지 너트 제거

1명

—

유지 너트

2개

—

3상 델타 AC 전원 코드

AC 전원 코드의 와이어를 금속 리테이닝 브래킷의 구멍을 통해 놓고 AC 전원 코드에 고정 너트를 나사로 고정하여 금속 리테이닝 브래킷에 고정합니다( 그림 4 참조).

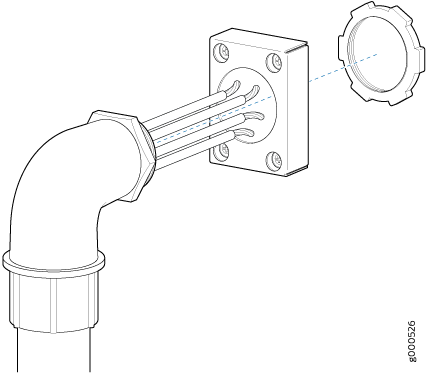

그림 4: 금속 유지 브래킷을 3상 델타 AC 전원 코드 Connecting the Metal Retaining Bracket to Three-Phase Delta AC Power Cord

에 연결

1명 — 유지 너트	3개 — 3상 델타 AC 전원 코드
2개 — 금속 리테이팅 브래킷

숫자 2 필립스 (+) 스크루 드라이버를 사용하여 금속 AC 배선 칸에 두 개의 캡티브 나사를 느슨하게합니다. 금속 AC 배선실의 금속 문을 엽니다. AC 전원 코드의 전선을 금속 리테이닝 브래킷을 위한 영역으로 밀어 넣은 다음, 금속 AC 배선실을 향해 왼쪽으로 전선을 당깁니다. 숫자 2 Phillips(+) 스크루드라이버를 사용하여 금속 고정 브래킷의 4개의 나사를 사용하여 PDU에 AC 전원 코드를 고정합니다( 그림 5 참조).

그림 5: 3단계 델타 AC PDU 에 전원 연결
3상 델타 AC PDU의 AC 터미널 블록에 전선을 연결합니다(그림 6). 1/5-in을 사용. (5.5mm) 슬롯 스크루 드라이버, 입력 터미널 또는 접지점 나사의 각 느슨한, 접지 지점 또는 입력 터미널에 각 와이어를 삽입하고 나사를 조입니다.
1. 접지점에 유선 레이블 GND 를 삽입합니다.
2. L1 입력 터미널에 레이블이 지정된 와이어 L1을 삽입합니다.
3. L2 입력 터미널에 레이블이 지정된 와이어 L2를 삽입합니다.
4. L3 입력 터미널에 레이블이 지정된 와이어 L3을 삽입합니다.
그림 6: 지상 및 전력을 3단계 델타 AC PDU 에 연결
AC 전원 배선 연결이 올바른지 확인합니다.
금속 AC 배선 칸에 문을 닫고, 금속 AC 배선 칸에 문을 확보하기 위해 두 캡티브 나사를 강화하기 위해 숫자 2 필립스 (+) 스크루 드라이버를 사용합니다.
AC 전원 코드가 PTX5000 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 PTX5000 구성 요소에 대한 액세스를 차단하지 않는지 확인합니다.
다른 3상 델타 AC PDU에 대한 절차를 반복합니다.

그림 7: 3상 델타 AC PDU Three-Phase Delta AC PDU

1명 — 최고 설치 핸들	5개 — 차단기
2개 — 전면 설치 핸들	6개 — 배선실
3개 — 전원 출력 스위치	7개 — 배선실 도어
4개 — 공기 배기환	8개 — 금속 리테이팅 브래킷

PTX5000 3단계 Wye AC PDU에 전원 연결

AC 전원 코드를 3상 와이 AC PDU에 연결하려면( 그림 14 참조)

고객 사이트 서킷 브레이커에서 스위치를 끄시죠. AC 전원의 전압이 0V이고 설치 중에 전압이 활성화될 가능성이 없는지 확인합니다.
PDU 면판의 서킷 브레이커 및 전원 출력 스위치를 오프(O) 위치로 전환합니다.
숫자 2 Phillips(+) 스크루드라이버를 사용하여 금속 고정 브래킷을 PDU에 고정시키는 4개의 캡티브 나사를 풀고 PDU에서 금속 리테이팅 브래킷을 제거합니다( 그림 8 참조).

그림 8: 3단계 Wye AC PDU에서 금속 리테이팅 브래킷 제거

AC 전원 코드에서 유지 너트를 풀기( 그림 9 및 그림 10 참조).

그림 9: 3단계 Wye AC 전원 코드 Retaining Nut on a Three-Phase Wye AC Power Cord

에서 너트 유지

1명

—

유지 너트

2개

—

3상 wye AC 전원 코드

그림 10: 3단계 Wye AC 전원 코드 Removing the Retaining Nut from a Three-Phase Wye AC Power Cord

에서 유지 너트 제거

1명

—

유지 너트

2개

—

3상 wye AC 전원 코드

AC 전원 코드의 와이어를 금속 리테이닝 브래킷의 구멍을 통해 놓고 AC 전원 코드에 고정 너트를 나사로 고정하여 금속 리테이닝 브래킷에 고정합니다( 그림 11 참조).

그림 11: 금속 리테이팅 브래킷을 3단계 Wye AC 전원 코드 Connecting the Metal Retaining Bracket to the Three-Phase Wye AC Power Cord

에 연결

1명 — 유지 너트	3개 — 3상 wye AC 전원 코드
2개 — 금속 리테이팅 브래킷

숫자 2 필립스 (+) 스크루 드라이버를 사용하여 금속 AC 배선 칸에 두 개의 캡티브 나사를 느슨하게합니다. 금속 AC 배선실의 금속 문을 엽니다. AC 전원 코드의 전선을 금속 리테이닝 브래킷을 위한 영역으로 밀어 넣은 다음, 금속 AC 배선실을 향해 왼쪽으로 전선을 당깁니다. 숫자 2 Phillips(+) 스크루드라이버를 사용하여 금속 고정 브래킷에 4개의 캡티브 나사를 사용하여 PDU에 AC 전원 코드를 고정합니다( 그림 12 참조).

그림 12: 전력을 3단계 Wye AC PDU 에 연결
와이어를 3단계 wye AC 전원 공급 장치에서 AC 터미널 블록에 연결합니다(그림 13). 1/5-in을 사용. (5.5mm) 슬롯 스크루 드라이버, 입력 터미널 또는 접지점 나사의 각 느슨한, 접지 지점 또는 입력 터미널에 각 와이어를 삽입하고 나사를 조입니다.
1. 접지점에 유선 레이블 GND 를 삽입합니다.
2. L1 입력 터미널에 레이블이 지정된 와이어 L1을 삽입합니다.
3. L2 입력 터미널에 레이블이 지정된 와이어 L2를 삽입합니다.
4. L3 입력 터미널에 레이블이 지정된 와이어 L3을 삽입합니다.
5. N 입력 터미널에 N으로 레이블된 와이어 N 삽입

  주의:

  PDU의 손상을 방지하기 위해 중립선을 L1, L2 또는 L3 입력 터미널에 연결하지 마십시오.
그림 13: 3단계 Wye AC 전원 공급 장치에 전원 연결
AC 전원 배선 연결이 올바른지 확인합니다.
금속 AC 배선 칸에 문을 닫고, 금속 AC 배선 칸에 문을 확보하기 위해 두 캡티브 나사를 강화하기 위해 숫자 2 필립스 (+) 스크루 드라이버를 사용합니다.
AC 전원 코드가 라우터 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 그 곳을 이동시킬 수 있는 드레이프되지 않는지 확인합니다.
다른 3상 wye AC PDU에 대한 절차를 반복합니다.

그림 14: 3단계 Wye AC PDU Three-Phase Wye AC PDU

1명 — 최고 설치 핸들	5개 — 차단기
2개 — 전면 설치 핸들	6개 — 배선실
3개 — 전원 출력 스위치	7개 — 배선실 도어
4개 — 공기 배기환	8개 — 금속 리테이팅 브래킷

PTX5000 대용량 델타 AC PDU에 전원 연결

AC 전원 코드를 대용량 델타 AC PDU에 연결하려면( 그림 15 참조)

그림 15: 대용량 델타 AC PDU High Capacity Delta AC PDU

1명 — 최고 설치 핸들	6개 — 입력 전압 LED
2개 — 전면 설치 핸들	7개 — 배선실
3개 — PDU OK LED	8개 — 전원 입력 코드 선택 스위치
4개 — 위치 및 대기 위치에 대해 ()로 레이블된 전원 스위치(\|)	9개 — 금속 리테이팅 브래킷
5개 — 공기 배기환	10명 — 배선실 도어

고객 사이트 서킷 브레이커에서 스위치를 끄시죠. AC 전원의 전압이 0V이고 설치 중에 전압이 활성화될 가능성이 없는지 확인합니다.
PDU 면판의 전원 스위치를 대기() 위치로 전환합니다.
숫자 2 필립스 (+) 스크루 드라이버를 사용하여 PDU의 오른쪽 하단에있는 금속 리테이닝 브래킷에서 4 개의 나사를 제거하십시오. PDU에서 금속 리테이닝 브래킷을 제거합니다( 그림 16 참조).

그림 16: 대용량 델타 AC PDU에서 금속 리테이팅 브래킷 제거

AC 전원 코드에서 유지 너트를 풀기( 그림 17 및 그림 18 참조).

그림 17: AC 전원 코드 Retaining Nut on an AC Power Cord

에서 너트 유지

1명

—

유지 너트

2개

—

AC 전원 코드

참고:

이것은 표현 이미지입니다. 대용량 델타 AC PDU는 각각 60A, 100A , 150A 의 전원 코드 3개를 지원합니다.

그림 18: AC 전원 코드 Removing the Retaining Nut from an AC Power Cord

에서 유지 너트 제거

1명

—

유지 너트

2개

—

AC 전원 코드

AC 전원 코드의 와이어를 금속 리테이닝 브래킷의 구멍을 통해 놓고 AC 전원 코드에 고정 너트를 나사로 고정하여 금속 고정 브래킷에 고정합니다( 그림 19 참조).

그림 19: 금속 리테이팅 브래킷을 AC 전원 코드 Connecting the Metal Retaining Bracket to an AC Power Cord

에 연결

참고:

150 A 전원을 사용하는 경우, 기본 금속 브래킷보다 큰 금속 브래킷을 사용해야 합니다. 이 브래킷은 대용량 델타 AC PDU와 함께 배송됩니다. 금속 괄호 위에 있는 레이블은 각 괄호에 사용할 수 있는 전원 코드를 지정합니다( 그림 20 참조). 금속 브래킷을 PDU에 연결하는 설치 절차는 두 금속 브래킷 모두에서 동일합니다.

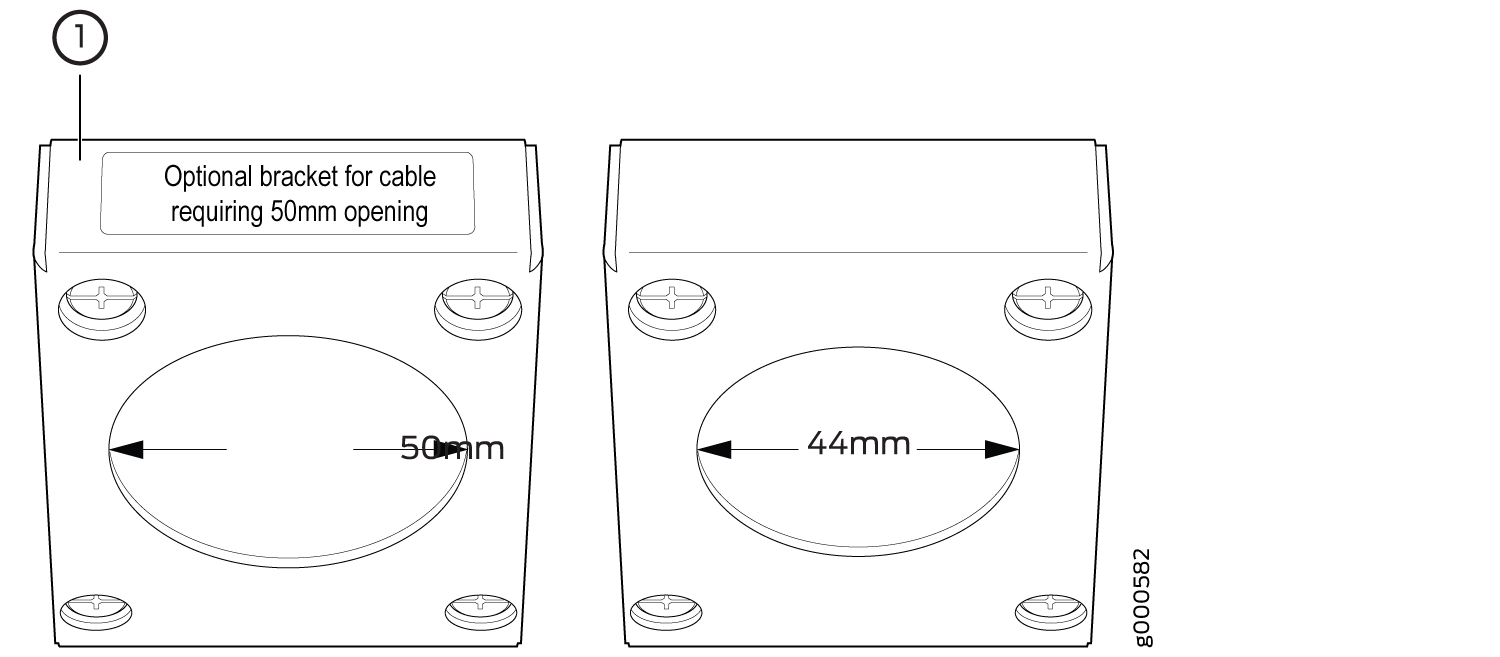

그림 20: 전원 코드 Metal Brackets for Power Cords

용 금속 괄호

1명

—

레이블 사용을 위한 레이블 사용 금속 브래킷 740-053918, 740-059634 전원 코드—740-053918은 100-A 전원 코드 및 740-059634 대용량 델타 AC PDU의 150-A 전원 코드를 나타냅니다.

2개

—

레이블 사용이 740-053919, 740-059635, 740-035459 전원 코드가 있는 금속 브래킷—740-053919는 대용량 델타 AC PDU의 전원 코드를 나타냅니다. 740-059635는 100-A 전원 코드 및 740-035459 60-A 전원 코드를 나타냅니다.

PDU에 전원 코드를 연결합니다.
1. 숫자 2 필립스 (+) 스크루 드라이버를 사용하여 금속 AC 배선 칸에 두 개의 캡티브 나사를 느슨하게합니다.
2. 금속 AC 배선실의 금속 문을 엽니다.
3. AC 전원 코드의 전선을 금속 리테이닝 브래킷을 위한 영역으로 밀어 넣은 다음, 금속 AC 배선실을 향해 왼쪽으로 전선을 당깁니다.
4. 숫자 2 Phillips(+) 스크루드라이버를 사용하여 금속 고정 브래킷의 4개의 나사를 사용하여 PDU에 AC 전원 코드를 고정합니다( 그림 21 참조).
그림 21: 대용량 델타 AC PDU 에 전원 코드 연결
전선을 대용량 델타 AC PDU의 AC 터미널 블록에 연결합니다(그림 22). 1/5-in을 사용. (5.5mm) 슬롯 스크루 드라이버, 입력 터미널 나사 및 접지점 나사의 각 느슨한 접지 지점 또는 입력 터미널에 각 와이어를 삽입하고 나사를 조입니다.
1. 접지점에 유선 레이블 GND 를 삽입합니다.
2. L1 입력 터미널에 레이블이 지정된 와이어 L1을 삽입합니다.
3. L2 입력 터미널에 레이블이 지정된 와이어 L2를 삽입합니다.
4. L3 입력 터미널에 레이블이 지정된 와이어 L3을 삽입합니다.
그림 22: 대용량 델타 AC PDU 에 접지 및 전력 연결
AC 전원 배선 연결이 올바른지 확인합니다.
금속 AC 배선 칸에 문을 닫고, 금속 AC 배선 칸에 문을 확보하기 위해 두 캡티브 나사를 강화하기 위해 숫자 2 필립스 (+) 스크루 드라이버를 사용합니다.
AC 전원 코드가 PTX5000 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 PTX5000 구성 요소에 대한 액세스를 차단하지 않는지 확인합니다.
PDU에 전원을 공급하기 전에 PDU에 연결된 AC 입력 전원 코드에 해당하는 스위치 설정을 선택합니다. 그림 23 은 배선실 내부에 있는 ampere 스위치를 보여줍니다.
- CBL-PTX-AC-D 케이블을 사용하는 경우 스위치를 60A로 설정합니다.
- CBL2-PTX-100AC-D 케이블을 사용하는 경우 스위치를 100A로 설정합니다.
- CBL2-PTX-150AC-D 케이블을 사용하는 경우 스위치를 150A로 설정합니다.
명령을 사용하여 show chassis environment pdu 스위치 설정을 확인할 수 있습니다. 명령은 다음 예에 표시된 입력 전력 등급을 표시합니다.

show chassis environment pdu 0

PDU 0 status: State Online BoostConv OK Feed Switch 150Amps <<<=== Hours Used 142 Firmware Version (MCU1) 03.04

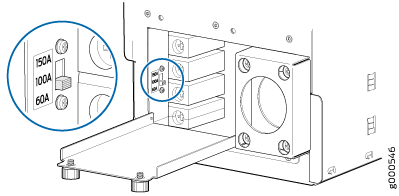

그림 23: Ampere 스위치

경고:
배선실에 ampere 스위치를 잘못 설정하면 AC 전원 코드가 과열될 수 있습니다. Ampere 스위치를 잘못 설정하면 사이트 회로 차단기가 끊어질 수도 있습니다.

참고:
시스템 소프트웨어는 PDU에서 시스템 전원 구성을 받고 명령의 show chassis environment pdu 출력에 표시합니다. 설정에 따라 시스템 소프트웨어는 시스템 구성(FPC 및 PIC)을 제한하여 PDU에서 사용할 수 있는 최대 출력 전력 내에서 전력 수요를 유지합니다.

참고:
두 개의 PDU가 있는 중복 시스템에서 PDU는 부하를 공유합니다. 한 PDU의 앰페어 스위치 설정이 다른 PDU보다 낮으면 Junos OS 다른 PDU의 등급을 더 낮은 값으로 낮춥니다.
다른 대용량 델타 AC PDU에 대한 절차를 반복합니다.

PTX5000 대용량 Wye AC PDU에 전원 연결

AC 전원 코드를 대용량 Wye AC PDU에 연결하려면( 그림 24 참조)

그림 24: 대용량 Wye AC PDU High Capacity Wye AC PDU

1명 — 최고 설치 핸들	6개 — 차단기
2개 — 전면 설치 핸들	7개 — 입력 전압 LED
3개 — PDU OK LED	8개 — 배선실
4개 — 위치 및 대기 위치에 대해 ()로 레이블된 전원 스위치(\|)	9개 — 금속 리테이팅 브래킷
5개 — 공기 배기환	10명 — 배선실 도어

AC 전원 코드를 대용량 Wye AC PDU에 연결하려면( 그림 24 참조)

고객 사이트 서킷 브레이커에서 스위치를 끄시죠. AC 전원의 전압이 0V이고 설치 중에 전압이 활성화될 가능성이 없는지 확인합니다.
PDU의 면판에 있는 서킷 브레이커를 오프 위치로 이동합니다.
PDU의 면판에 있는 전원 스위치를 대기() 위치로 이동합니다.
숫자 2 필립스 (+) 스크루 드라이버를 사용하여 금속 고정 브래킷을 PDU에 고정시키는 4 개의 캡티브 나사를 풀고 PDU에서 금속 고정 브래킷을 제거합니다 ( 그림 25 참조).

그림 25: 대용량 Wye AC PDU에서 금속 리테이팅 브래킷 제거

AC 전원 코드에서 유지 너트를 풀기( 그림 26 및 그림 27 참조).

그림 26: AC 전원 코드 Retaining Nut on an AC Power Cord

에서 너트 유지

1명

—

유지 너트

2개

—

AC 전원 코드

그림 27: AC 전원 코드 Removing the Retaining Nut from an AC Power Cord

에서 유지 너트 제거

1명

—

유지 너트

2개

—

AC 전원 코드

AC 전원 코드의 와이어를 금속 리테이닝 브래킷의 구멍을 통해 놓고 AC 전원 코드에 고정 너트를 나사로 고정하여 금속 리테이닝 브래킷에 고정합니다( 그림 28 참조).

그림 28: 금속 리테이팅 브래킷을 AC 전원 코드 Connecting the Metal Retaining Bracket to the AC Power Cord

에 연결

1명 — 유지 너트	3개 — AC 전원 코드
2개 — 금속 리테이팅 브래킷

PDU에 전원 코드를 연결합니다.
1. 숫자 2 필립스 (+) 스크루 드라이버를 사용하여 금속 AC 배선 칸에 두 개의 캡티브 나사를 느슨하게합니다.
2. 금속 AC 배선실의 금속 문을 엽니다.
3. AC 전원 코드의 전선을 금속 리테이닝 브래킷을 위한 영역으로 밀어 넣은 다음, 금속 AC 배선실을 향해 왼쪽으로 전선을 당깁니다.
4. 숫자 2 Phillips(+) 스크루드라이버를 사용하여 금속 고정 브래킷에 4개의 캡티브 나사를 사용하여 PDU에 AC 전원 코드를 고정합니다( 그림 29 참조).
그림 29: 대용량 Wye AC PDU 에 전원 연결
와이어를 대용량 Wye AC PDU의 AC 터미널 블록에 연결합니다( 그림 30 참조). 1/5-in을 사용. (5.5mm) 슬롯 스크루 드라이버, 입력 터미널 나사 및 접지점 나사의 각 느슨한 접지 지점 또는 입력 터미널에 각 와이어를 삽입하고 나사를 조입니다.
1. 중립 와이어 레이블 GND 를 접지점에 삽입합니다.
2. L1 입력 터미널에 레이블이 지정된 와이어 L1을 삽입합니다.
3. L2 입력 터미널에 레이블이 지정된 와이어 L2를 삽입합니다.
4. L3 입력 터미널에 레이블이 지정된 와이어 L3을 삽입합니다.
5. N 입력 터미널에 N 으로 레이블된 와이어 를 삽입합니다.

  주의:

  PDU의 손상을 방지하기 위해 중립선을 L1, L2 또는 L3 입력 터미널에 연결하지 마십시오.
그림 30: 대용량 Wye AC PDU 에 전원 연결
AC 전원 배선 연결이 올바른지 확인합니다.
금속 AC 배선 칸에 문을 닫고, 금속 AC 배선 칸에 문을 확보하기 위해 두 캡티브 나사를 강화하기 위해 숫자 2 필립스 (+) 스크루 드라이버를 사용합니다.
AC 전원 코드가 PTX5000 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 PTX5000 구성 요소에 대한 액세스를 차단하지 않는지 확인합니다.
다른 대용량 Wye AC PDU에 대한 절차를 반복합니다.

PTX5000 대용량 단일상 AC PDU에 전원 연결

대용량 1상 AC PDU는 8개의 1단계 30-A 또는 8개의 1단계 20-A, 200–250VAC L-L 입력 전력을 허용합니다. 하나의 30-A 또는 20-A 입력 전력은 각 PSM에 전용 입력 전력을 제공합니다.

AC 전원 코드를 단상 AC PDU에 연결하려면( 그림 31 참조)

그림 31: 소스 전력을 대용량 단일 단계 AC PDU Connecting the Source Power to a High Capacity Single-Phase AC PDU

에 연결

고객 사이트 서킷 브레이커에서 스위치를 끄시죠. AC 전원의 전압이 0V이고 설치 중에 전압이 활성화될 가능성이 없는지 확인합니다.
PDU 면판의 전원 출력 스위치를 대기() 위치로 이동합니다.
숫자 2 Phillips(+) 스크루드라이버를 사용하여 20-A 입력을 위해 PDU 면판 중앙에 위치하고 30-A 입력을 위해 PDU의 하부에 위치한 금속 AC 배선실의 금속 도어에서 두 개의 나사를 풀어줍니다.
Number 2 Phillips(+) 스크루드라이버를 사용하여 20-A 입력 터미널의 나사를 풀고 커넥터를 연결합니다(그림 32 및 그림 33 참조). 커넥터를 연결한 후 나사를 조입니다.

참고:
30-A 커넥터에는 클램프가 없지만 커넥터를 잠글 수 있는 자체적인 필수 클립이 있습니다.

그림 32: 20-A 커넥터 용 플러그 유형

그림 33: 20-A 입력을 대용량 단일 단계 AC PDU 에 연결
최대 8개의 입력(20-A 또는 30-A)을 PDU에 연결합니다. 그림 34 와 그림 35를 참조하십시오.

그림 34: 30-A 커넥터 용 플러그 유형

그림 35: 30-A 입력을 대용량 단일 단계 AC PDU 에 연결
AC 전원 배선 연결이 올바른지 확인합니다.
AC 전원 코드가 PTX5000 구성 요소에 대한 액세스를 만지거나 차단하지 않으며, 사람들이 PTX5000 구성 요소에 대한 액세스를 차단하지 않는지 확인합니다.
다른 단상 AC PDU에 대한 절차를 반복합니다.
