MX304 사이트 지침 및 요구 사항

MX304 라우터 환경 사양

정상적인 라우터 작동에 필요한 환경 사양은 표 1 을 참조하십시오. 또한 사이트에 가능한 한 먼지가 없는지 확인하십시오.

표 1: 라우터 환경 사양
묘사	값
고도	최대 1,800m(6,000피트)까지 성능 저하가 없습니다.
상대 습도	5%에서 90%까지의 상대 습도 범위에서 정상 작동이 보장되며 비응축됩니다.
온도	32°F(0°C)에서 104°F(40°C)의 온도 범위에서 정상 작동이 보장됩니다. 선적 컨테이너의 비작동 보관 온도: –40°F(–40°C) - 158°F(70°C).
지진	Telcordia Technologies Zone 4 지진 요구 사항을 충족하도록 설계되었습니다.
최대 열 출력(1200W) 메모: 이 사양은 25°C에서 각각 5W에서 32x 100기가비트 이더넷 트랜시버가 있는 2개의 라우팅 엔진과 2개의 LMIC가 있다고 가정합니다.	1200W * 3.412 = 4095BTU/시간.

메모:

National Electrical Code, ANSI/NFPA 110의 16-17, 110-17 및 110-18조에 따라 전용 장비실 및 장비 옷장과 같은 제한된 영역에만 라우터를 설치하십시오.

접지 지점 사양

EMI(Safety and Electromagnetic Interference) 요구 사항을 충족하고 적절한 작동을 보장하려면 전원을 연결하기 전에 라우터를 적절하게 접지해야 합니다. AC 기반, DC 전원 및 HVDC/AC 기반 라우터를 접지하려면 접지 케이블을 접지에 연결한 다음 제공된 두 개의 나사를 사용하여 섀시 접지 지점에 연결해야 합니다.

그림 2 는 라우터의 접지 지점 위치를 보여줍니다.

섀시를 접지에 연결하기 위한 보호 접지 터미널 브래킷이 필요합니다. 구멍이 두 개인 이 브래킷은 섀시 후면에 부착되며 스위치에 대한 보호 접지 터미널을 제공합니다. 접지 지점은 M6 육각 나사 크기의 스터드입니다. 액세서리 키트에는 와셔가 통합된 M6 육각 나사가 포함되어 있습니다. 접지 지점의 간격은 0.63인치입니다. (16mm) 센터.

섀시 후면에는 라우터를 접지에 연결하기 위한 두 개의 나사 구멍이 있습니다. 접지 지점은 M6 팬 헤드 나사에 맞습니다.

메모:

전원 공급 장치를 접지된 AC 전원 콘센트에 연결하면 AC 전원 라우터에 추가 접지가 제공됩니다.

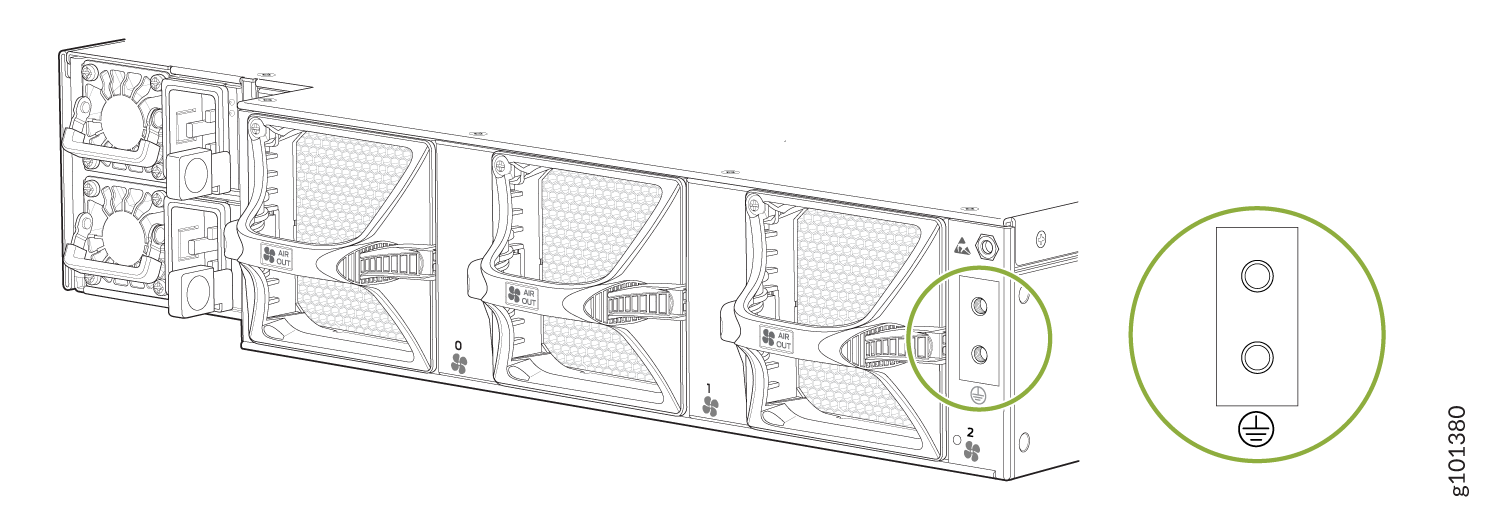

그림 1: MX304 라우터 Grounding Point on the MX304 Router

의 접지 지점

접지 케이블 러그 사양

라우터와 함께 제공되는 액세서리 상자에는 접지 러그와 접지 케이블을 접지 지점에 고정하기 위한 M6 육각 나사가 포함되어 있습니다.

주의:

라우터를 설치하기 전에 면허가 있는 전기 기술자가 공급하는 접지 및 전원 케이블에 케이블 러그를 연결해야 합니다. 잘못 연결된 러그가 있는 케이블은 라우터를 손상시킬 수 있습니다.

접지 케이블 사양

필요한 접지 러그는 Panduit LCD6-14A-L 또는 동급 제품(제공됨)입니다. 접지 러그는 #6 AWG(4.11mm²) 연선을 수용합니다. 섀시에 제공하는 접지 케이블은 각 전원 공급장치의 입력 와이어보다 크기가 같거나 더 무거워야 합니다. 최소 권장 사항은 6AWG(4.11mm²) 연선, 60°C 전선 또는 현지 규정에서 허용하는 대로입니다.

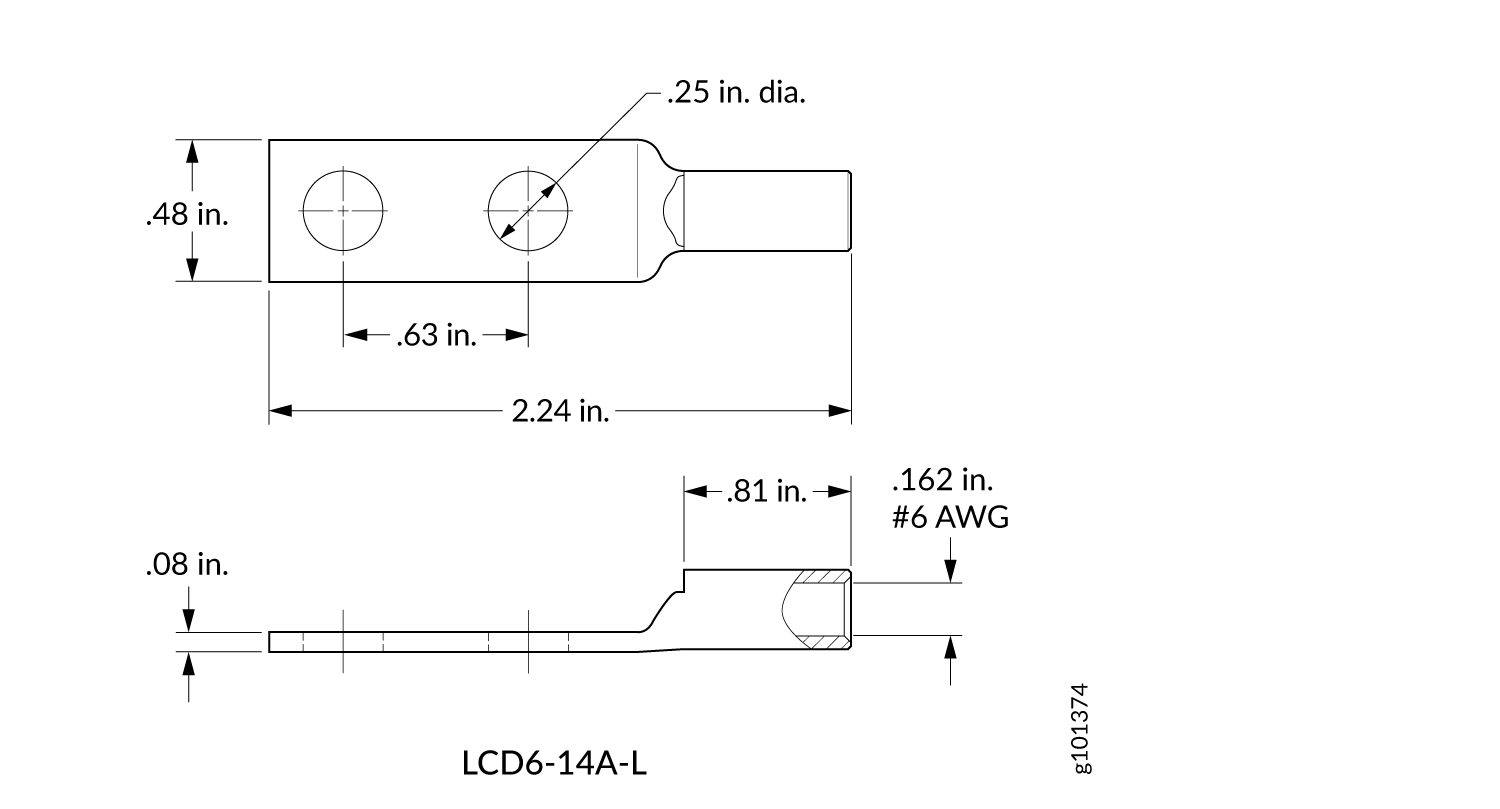

그림 2: 접지 러그 Grounding Lug

공기 흐름 및 하드웨어 유지 보수를 위한 MX304 라우터 통관 요구 사항

설치 장소를 계획할 때 랙 주위에 충분한 여유 공간을 확보하십시오( 그림 3 참조).

냉각 시스템이 제대로 작동하려면 섀시 주변의 공기 흐름이 제한되지 않아야 합니다. 최소 6인치를 허용하십시오. (15.2cm)의 라우터 간 간격. 2.8인치를 허용합니다. 섀시 측면과 벽과 같이 열을 발생시키지 않는 표면 사이(7cm).
서비스 담당자가 하드웨어 구성 요소를 제거하고 설치하려면 라우터의 전면과 후면에 충분한 공간이 있어야 합니다. 최소 24인치 (61cm)는 라우터 앞과 뒤에 모두 필요합니다. 최소 30인치를 허용하는 것이 좋습니다. (76.2cm) 랙 전면, 24인치 (61cm) 라우터 뒤.
섀시 후면의 전원 케이블 곡률 반경과 섀시 전면의 인터페이스 케이블 곡률 반경을 수용하려면 최소 2.75인치를 제공하십시오. (7cm) 후면, 3.5인치 (8.9 cm) 전면.

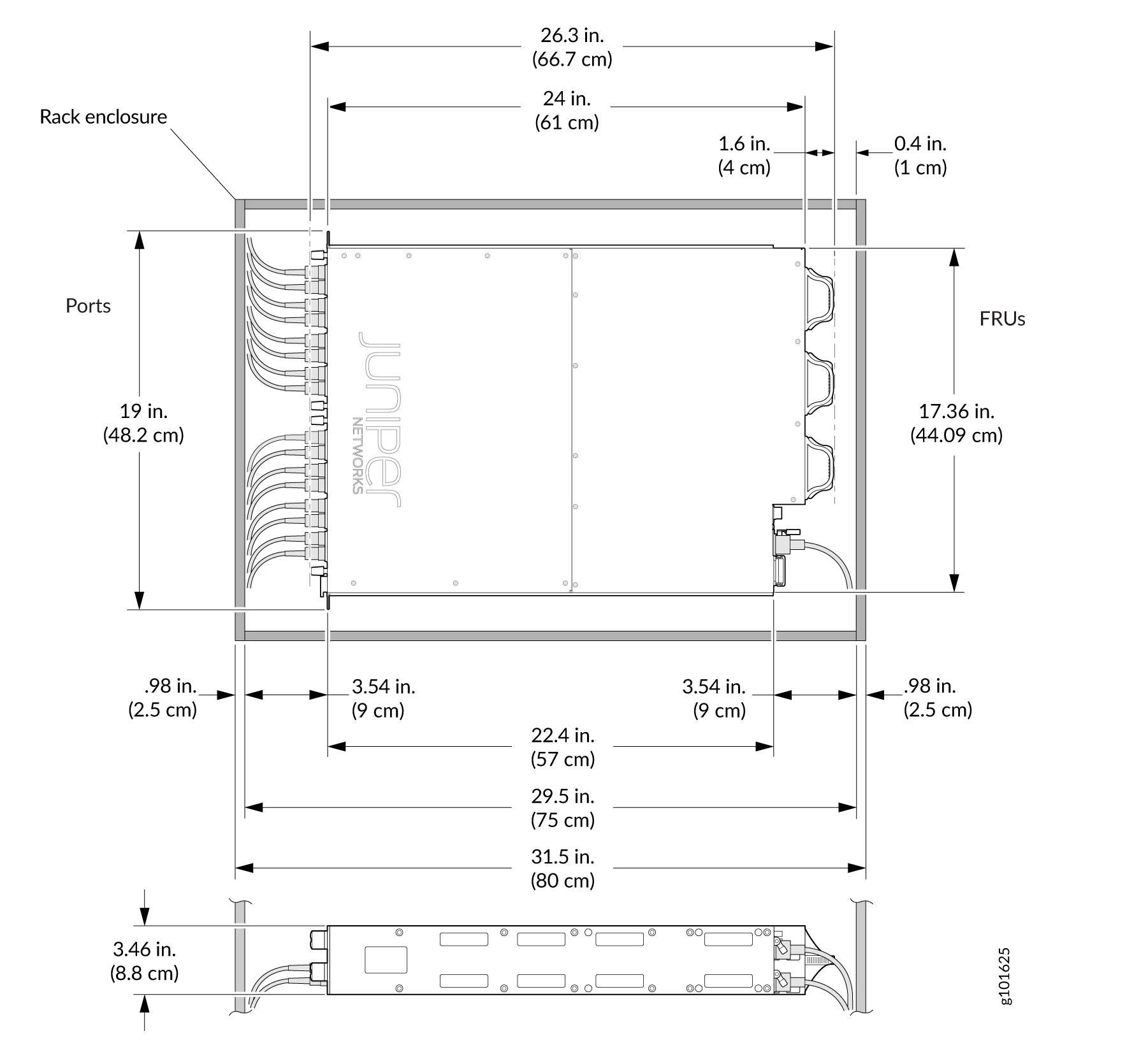

그림 3: MX304 섀시 크기 및 통관 요구 사항(랙 인클로저용) MX304 Chassis Dimensions and Clearance Requirements (for a Rack Enclosure)

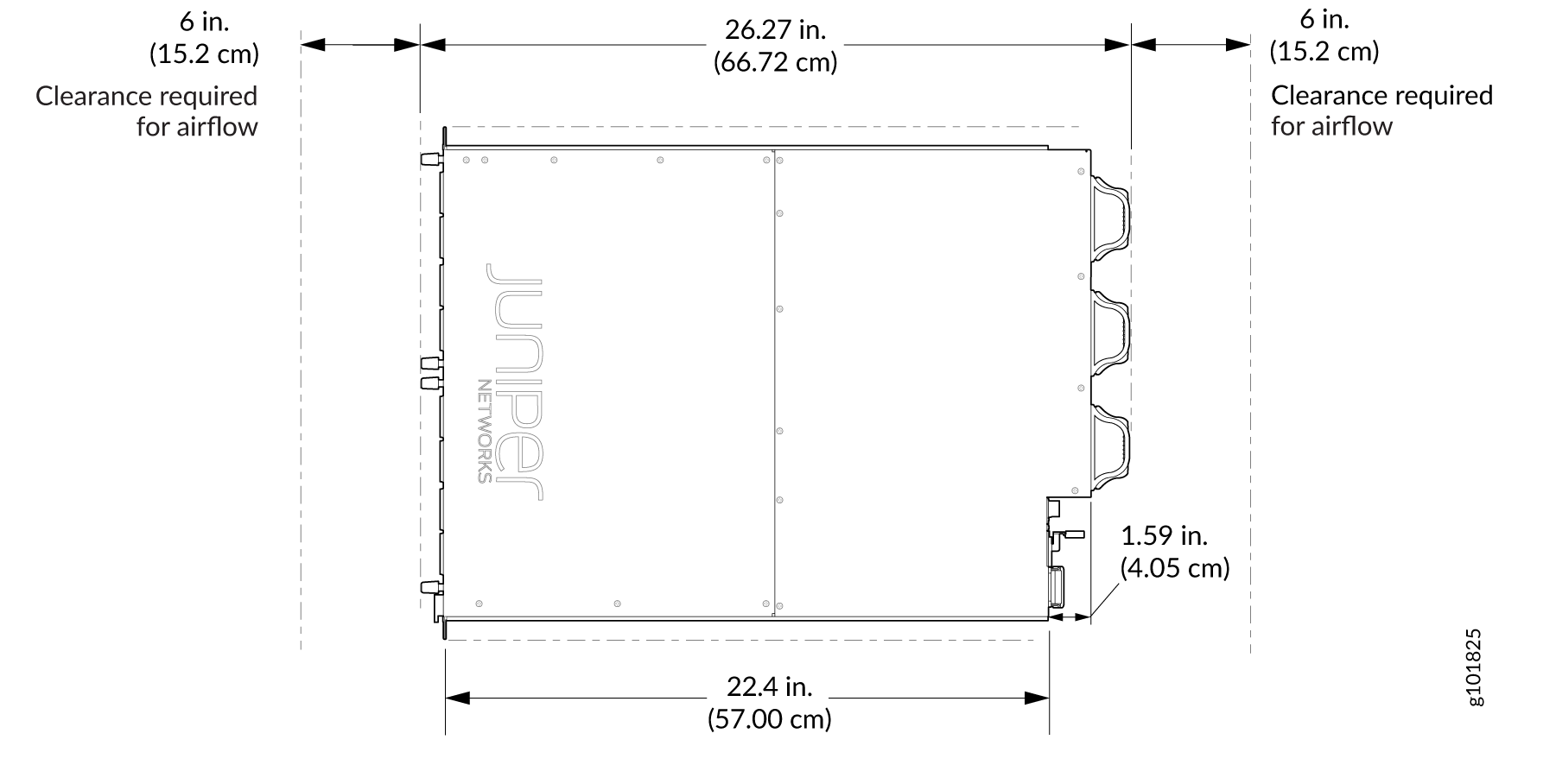

그림 4: 공기 흐름에 대한 MX304 클리어런스 요구 사항 MX304 Clearance Requirements for Airflow

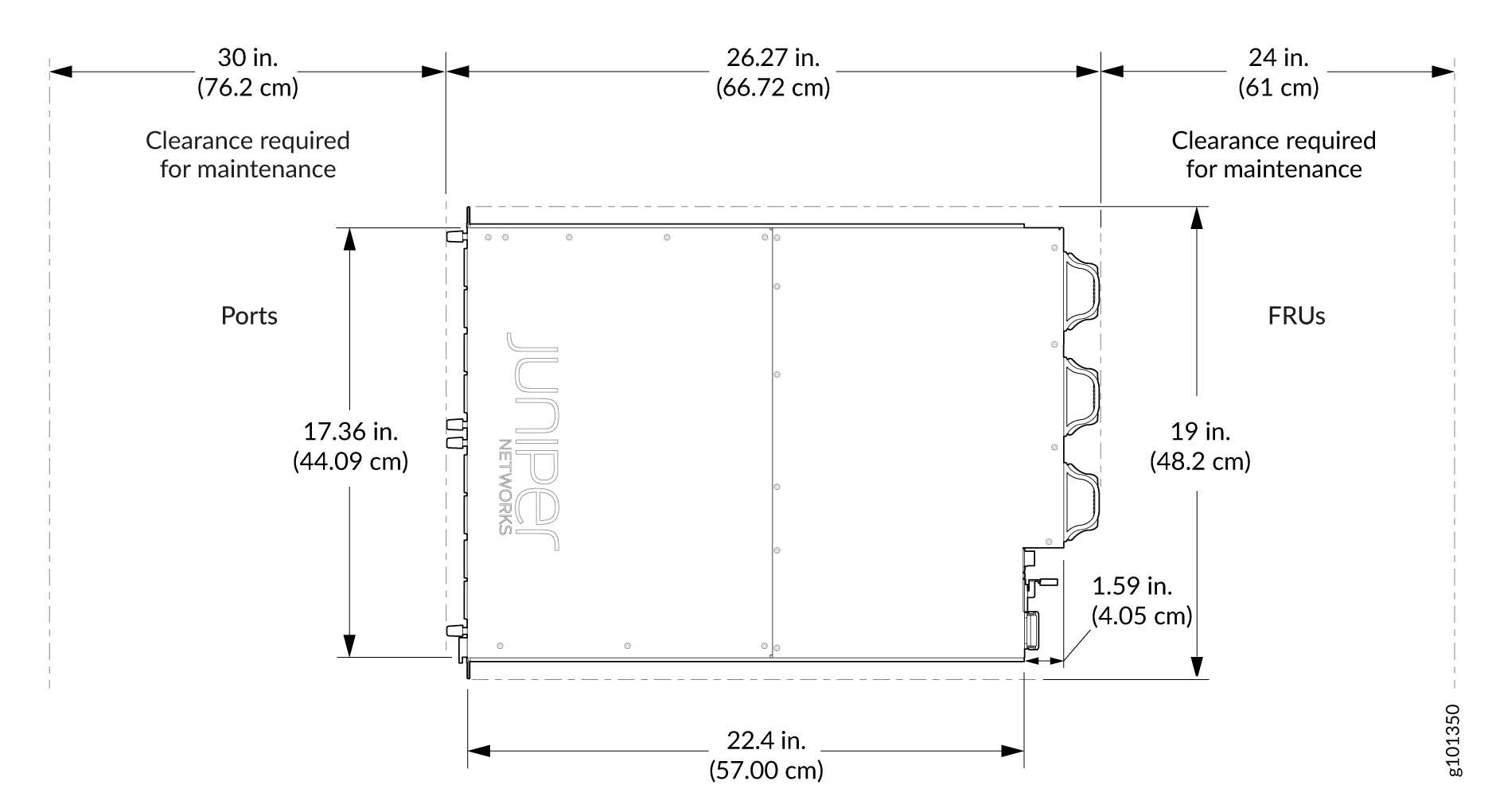

그림 5: 유지 보수를 위한 MX304 클리어런스 요구 사항(에어 필터 및 커버 포함) MX304 Clearance Requirements for Maintenance (with the Air Filter and Cover)

그림 6: 유지 보수를 위한 MX304 클리어런스 요구 사항(에어 필터 및 커버 제외) MX304 Clearance Requirements for Maintenance (without the Air Filter and Cover)

MX304 라우터 물리적 사양

표 2 에는 라우터의 물리적 사양이 요약되어 있습니다.

표 2: 라우터 물리적 사양
묘사	무게	너비	깊이	높이
모든 FRU가 완전히 로드된 섀시(라우팅 엔진 2개 및 LMIC 2개)	AC 기반 섀시: 32kg(70.54lb)	17.36인치 (44.08cm)	30.78인치 (78.2cm) 케이블 관리 브래킷, 팬 및 전원 공급 장치용 손잡이 포함	3.5인치 (8.89cm, 2U)
	DC 기반 섀시: 32kg(70.54lb)	17.36인치 (44.08cm)	30.78인치 (78.2cm) 케이블 관리 브래킷, 에어 필터 유닛, 팬 및 전원 공급 장치용 손잡이 포함	3.5인치 (8.89cm, 2U)
	HVAC/DC 기반 섀시: 32kg(70.54lb)	17.36인치 (44.08cm)	30.78인치 (78.2cm) 케이블 관리 브래킷, 팬 및 전원 공급 장치용 손잡이 포함	3.5인치 (8.89cm, 2U)
FRU가 없는 섀시	16kg(35.27lb)	17.36인치 (44.08cm)	24.01인치 (61cm) 케이블 관리 브래킷, 에어 필터 유닛, 팬 및 전원 공급 장치용 손잡이 제외	3.5인치 (8.89cm)
LMIC(모델 번호: MX304-LMIC16-BASE;	2.8kg(6.17lb)	8.01인치 (20.35cm)	13.07 인치 (33.2cm)	1.58인치 (4.01cm)
라우팅 엔진	1.55kg(3.41lb)	8.01인치 (20.35cm)	8. 에서. (20.32cm)	1.58인치 (4.01cm)
팬 모듈	1.32lb(.60kg)	0.31인치 (0.80cm)	5.62인치 (14.3cm)	0.31인치 (0.78cm)
AC 전원 공급 장치	1.1kg(2.42lb)	2.89인치 (7.35cm)	7.81인치 (19.85cm)	1.57인치 (4.01cm)
DC 전원 공급 장치	1.1kg(2.42lb)	2.89인치 (7.35cm)	7.81인치 (19.85cm)	1.57인치 (4.01cm)
HVAC/DC 전원 공급 장치	1.1kg(2.42lb)	2.89인치 (7.35cm)	7.81인치 (19.85cm)	1.57인치 (4.01cm)
JNP-FLTRDR-2RU	1.47kg(3.25lb)	18.9인치 (48.2cm)	5.31인치 (13.5cm)	3.46인치 (8.8cm)
JNP-AIRFLTR-2RU	0.2lb(0.09kg)	17.32인치 (44cm)	0.2인치 (0.60cm)	0.78 인치 (1.98cm)
JNP304-BLNK	0.9lb(0.40kg)	8.01인치 (20.35cm)	2.79인치 (7.1cm)	1.58인치 (4.01cm)
JNP-케이블MGMT-2RU	1.0lb(0.45kg)	0.98인치 (2.5 cm)	5.01인치 (12.75cm)	3.42인치 (8.70cm)

메모:

라우터 유지 관리 및 전원 케이블 곡률 반경을 수용하려면 최소 30인치를 허용하십시오. (76.2cm) 랙 전면, 24인치 (61cm) 라우터 뒤( 공기 흐름 및 하드웨어 유지 보수를 위한 MX304 라우터 통관 요구 사항 참조).

MX304 라우터 랙 요구 사항

라우터는 표준 19인치로 설치할 수 있습니다. 선반. 4포스트(telco) 랙과 오픈 프레임 랙을 포함하여 다양한 유형의 랙을 사용할 수 있습니다. 표 3 에는 라우터에 대한 랙 요구 사항과 사양이 요약되어 있습니다.

표 3: 라우터 랙 요구 사항 및 사양
랙 요구 사항	지침
랙 유형 및 마운팅 브래킷 구멍 간격	4포스트 랙을 사용합니다. 1U(1.75인치/4.44cm) 단위로 간격의 브래킷 구멍 또는 구멍 패턴을 제공하고 이 표에 지정된 크기 및 강도 요구 사항을 충족하는 모든 4포스트 랙에 라우터를 장착할 수 있습니다. U는 전자 부품 산업 협회(http://www.ecianow.org/)에서 발행한 캐비닛, 랙, 패널 및 관련 장비(문서 번호 EIA-310–D)에 정의된 표준 랙 장치입니다.
랙 크기 및 강도	랙이 19인치인지 확인합니다. 전자 부품 산업 협회(http://www.ecianow.org/)에서 발행한 캐비닛, 랙, 패널 및 관련 장비(문서 번호 EIA-310–D)에 정의된 랙입니다. 랙이 다음 표준 길이 중 하나인지 확인하십시오. 30.0인치 (762의 mm) 31.5인치 (800의 mm) 랙 레일은 라우터 섀시의 외부 치수를 수용할 수 있을 만큼 충분히 넓게 이격되어야 합니다( MX304 라우터 물리적 사양 참조). 장착 브래킷의 바깥쪽 가장자리는 너비를 19인치로 확장합니다. (48.3cm). 레일 및 인접 랙의 간격은 공기 흐름 및 하드웨어 유지 보수를 위한 MX304 라우터 통관 요구 사항에 지정된 라우터 및 랙 주변의 여유 공간도 허용해야 합니다. 라우터는 섀시의 전면 장착 위치에 고정된 전면 장착 브래킷과 함께 제공됩니다. 랙의 깊이에 따라 후면 장착 브래킷을 이동할 수 있습니다. 섀시 높이는 3.5인치입니다. (8.89cm)는 약 2U(랙 유닛)입니다. 랙은 완전히 구성된 라우터의 중량을 지원할 수 있을 만큼 강력해야 합니다. 라우터의 양쪽 끝은 랙과 같은 높이로 장착되어야 하며 깊이가 다른 랙에 맞게 조정 가능합니다. 전면 및 후면 랙 레일의 간격은 23.6인치여야 합니다. (60cm) 및 31.4인치 (80cm) 앞에서 뒤로. 공기 흐름 및 하드웨어 유지 보수를 위한 MX304 라우터 통관 요구 사항에 지정된 대로 레일과 인접 랙의 간격이 라우터와 랙 주변에 적절한 여유를 허용하는지 확인합니다. 메모: 랙은 완전히 로드된 라우터의 중량을 지탱할 수 있을 만큼 충분히 강해야 합니다.
건물 구조에 대한 랙 연결	랙을 건물 구조에 고정합니다. 해당 지역에서 지진이 발생할 가능성이 있는 경우 랙을 바닥에 고정합니다. 최대한의 안정성을 위해 랙을 천장 브래킷과 벽 또는 바닥 브래킷에 고정합니다.

MX304 라우터 캐비닛 요구 사항 및 사양

표 4 에는 MX304 라우터의 캐비닛 요구 사항과 사양이 요약되어 있습니다.

표 4: MX304 라우터의 캐비닛 요구 사항 및 사양
캐비닛 요구 사항	MX304 라우터에 대한 지침
캐비닛 크기 및 여유 공간	라우터를 수용할 수 있는 최소 크기의 캐비닛은 19인치입니다. (482mm) 너비, 30.0인치. (762-mm) 깊이. 최소 요구 사항보다 큰 캐비닛은 더 나은 공기 흐름을 제공하고 과열 가능성을 줄입니다. 적절한 냉각 공기와 공기 흐름 여유 공간을 제공하면 사용 가능한 수직 공간이 충분한 캐비닛에 여러 라우터를 쌓을 수 있습니다. 각 라우터에는 2U가 필요합니다. U는 ECIA(Electronic Components Industry Association)(http://www.ecianow.org)에서 발행한 캐비닛, 랙, 패널 및 관련 장비(문서 번호 EIA-310-D)에 정의된 표준 랙 장치입니다. 적절한 냉각 공기와 공기 흐름 공간으로 4포스트 랙이 있는 캐비닛에 여러 MX304 라우터를 쌓을 수 있습니다. 모든 경우에 랙은 중량을 지탱하기 위한 강도 요구 사항을 충족해야 합니다. 캐비닛 내부의 최소 총 여유 공간은 30.7인치입니다. (780mm) 전면 도어 내부와 후면 도어 내부 사이.
캐비닛 공기 흐름 요구 사항	캐비닛에 라우터를 설치할 때 과열을 방지하기 위해 캐비닛을 통한 환기가 충분한지 확인해야 합니다. 섀시 냉각을 계획할 때 다음 요구 사항을 고려하십시오. 공기 흐름은 랙과 관련하여 항상 앞에서 뒤로 이루어져야 합니다. 디바이스에 측면-후면 공기 흐름이 있는 경우, 랙 전면의 신선한 공기가 유입구로 공급되고 랙 후면에서 배출구가 배출되도록 준비해야 합니다. 디바이스는 랙에 있는 다른 시스템의 냉각을 방해하지 않아야 합니다. 가열된 배기 공기가 랙 앞면으로 다시 재순환되지 않도록 랙에서 필러를 적절하게 사용해야 합니다. 재순환이 발생할 수 있는 상황에서 공기가 누출되지 않도록 케이블 주변에도 주의를 기울여야 합니다. 캐비닛에서 섀시의 뜨거운 배기 공기가 라우터로 재순환되지 않고 캐비닛에서 빠져나갈 수 있는지 확인합니다. 상단에서 뜨거운 공기 배출을 추출하는 개방형 캐비닛(상단 또는 도어 없음)은 섀시를 통해 최상의 공기 흐름을 허용합니다. 캐비닛에 상단이나 도어가 있는 경우 이러한 요소의 천공은 뜨거운 공기 배출을 제거하는 데 도움이 됩니다. 섀시 공기 흐름에 대한 설명은 그림 7을 참조하십시오. 캐비닛을 통해 제공하는 냉각 공기 공급이 라우터의 열 출력을 적절하게 분산시킬 수 있는지 확인합니다. 섀시로 들어오고 나가는 공기 흐름의 막힘을 최소화하기 위해 모든 케이블을 배선하고 옷을 입습니다. 공기 흐름 및 하드웨어 유지 보수를 위한 MX304 라우터 통관 요구 사항에 지정된 대로 레일과 인접 랙의 간격이 라우터와 랙 주변에 적절한 여유를 허용하는지 확인합니다. 섀시가 전면 도어 내부를 비울 수 있도록 라우터를 캐비닛 전면에 최대한 가깝게 설치합니다. 이렇게 하면 중요한 공기 흐름을 위해 캐비닛 후면의 여유 공간이 최대화됩니다.

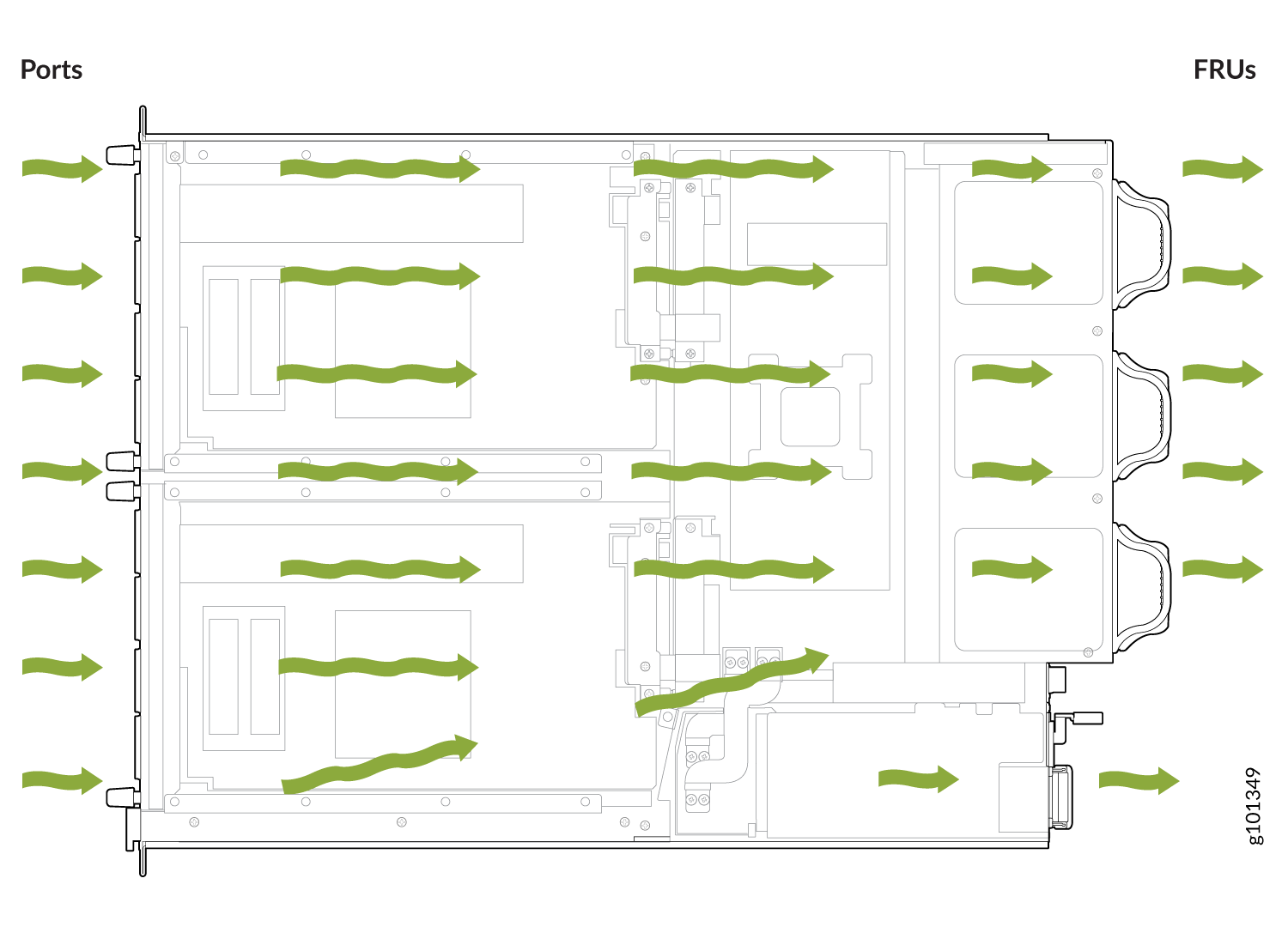

그림 7: 섀시를

통한 공기 흐름
