이 페이지 내용


MX10008 MPC 구성 요소 제거 및 설치

MPC(MX10008 Modular Port Concentrator)는 섀시 전면의 모든 라인 카드 슬롯에 설치할 수 있는 FRU(현장 교체 장치)입니다. MPC는 핫 삽입 및 핫 탈착이 가능합니다. 라우터의 전원을 끄거나 라우터 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

메모:

라인 카드의 펌웨어를 업그레이드할 때 전원 공급 장치가 안정적인지 확인하십시오. 정전을 방지하고 라우터에서 라인 카드를 제거하지 마십시오. 펌웨어 업그레이드 중에 라인 카드의 전원이 손실되면 심각한 손상이 발생할 수 있습니다.

MX10008 MPC 취급 및 보관 방법

MPC 처리

MPC를 처리하는 방법에 적절한 주의를 기울이십시오. MPC는 수평으로 설치되기 때문에 섀시에 있지 않을 때는 유닛 옆에서 잡는 것이 좋습니다. 실행 중인 MPC는 뜨거울 수 있으므로 열 보호 장갑을 사용하고 장치를 제거하기 전에 섀시에서 절반 정도 식힐 수 있습니다.

MPC를 올바르게 처리하려면:

  1. 유닛의 면판이 사용자 쪽을 향하도록 MPC의 방향을 지정합니다.
  2. 장치를 섀시에서 밀어낼 때 장치의 각 측면을 단단히 잡습니다.
  3. 장치를 운반할 때 물체에 부딪히지 않도록 주의하십시오.
    주의:

    커넥터 에지를 잡고 MPC를 잡지 마십시오. 커넥터는 깨지기 쉽습니다. 커넥터가 손상되면 MPC를 제대로 장착할 수 없습니다( 그림 1 참조).

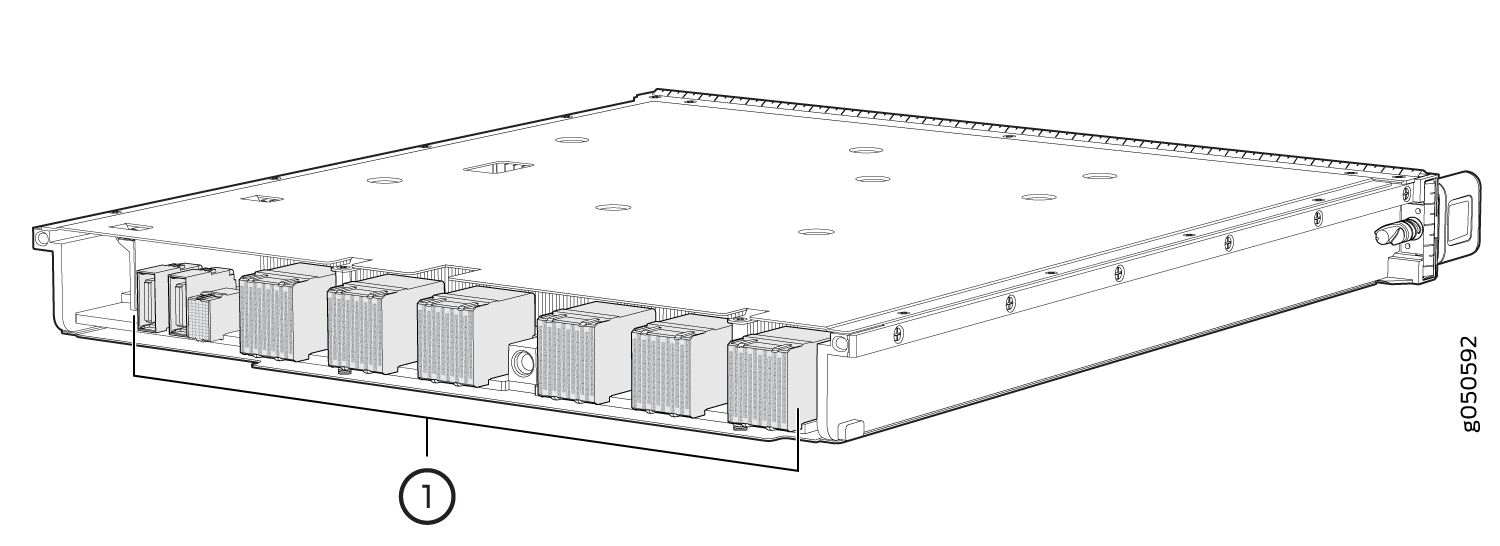

    그림 1: MPC Connector Edge of an MPC 의 커넥터 에지
    1 개
    —

    커넥터


  4. MPC를 가장자리에 놓아야 하는 경우 커넥터 가장자리와 표면 사이에 쿠션을 놓습니다.
    주의:

    MPC를 서로 겹쳐 쌓거나 다른 구성 요소 위에 쌓지 마십시오.
  5. 각 MPC를 개별 항정성 백에 넣거나 평평하고 안정적인 표면에 놓인 항정성 매트에 별도로 놓습니다.

MPC 저장

MPC는 섀시 또는 예비 선적 컨테이너에 수평으로 그리고 판금 면이 아래로 향하게 보관해야 합니다. 이러한 장치를 서로 겹치거나 다른 구성 요소 위에 쌓지 마십시오. 각 장치를 개별 항정성 백에 넣거나 평평하고 안정된 표면에 놓인 항정성 매트에 별도로 놓습니다.

메모:

이러한 MPC는 무겁고 전자 가방은 깨지기 쉽기 때문에 MPC를 가방에 삽입하는 것은 두 사람이 수행하는 것이 가장 좋습니다.
메모:

MX10K-LC9600 라인 카드는 패브릭 인터페이스 커넥터의 보호용 플라스틱 커버와 함께 배송됩니다. 플라스틱 덮개는 커넥터를 깨끗하고 먼지 및 기타 입자가 없도록 유지합니다. 라우터에서 MX10K-LC9600 라인 카드를 제거할 때, 패브릭 인터페이스 커넥터에 보호 플라스틱 커버를 다시 삽입한 다음 라인 카드를 항정성 가방이나 평평하고 안정적인 표면에 놓인 항정성 매트에 놓습니다.

다른 사람의 도움을 받아 MPC를 항정성 가방에 삽입하려면:

  1. 전면판이 사용자 쪽으로 향하도록 장치를 수평으로 잡습니다.
  2. 두 번째 사람이 정전기 방지 백의 입구를 커넥터 가장자리 위로 밀어 넣은 다음 백을 당겨 장치를 덮도록 합니다.

혼자서 가방에 넣으려면:

  1. 장치의 판금 면이 아래를 향하도록 평평하고 안정된 표면에 있는 정전기 방지 매트 위에 장치를 수평으로 놓습니다.

  2. 전면판이 있는 장치를 사용자 쪽으로 향하게 합니다.

  3. 커넥터 가장자리를 가방 입구에 조심스럽게 삽입한 다음 가방을 사용자 쪽으로 당겨 장치를 덮습니다.

MX10008에 MPC 설치

라우터 섀시에 라인 카드를 설치하기 전에 다음을 수행합니다.

  • 정전기 방지 방전(ESD) 손상을 방지하기 위해 필요한 예방 조치를 취했는지 확인하십시오. 정전기 방전 손상 방지를 참조하십시오.

  • MPC의 커넥터 에지에 물리적 손상이 있는지 검사합니다. 손상된 MPC를 설치하면 라우터가 손상될 수 있습니다.

  • 라인 카드를 처리하고 저장하는 방법을 알고 있는지 확인하십시오(

  • 라우터에 +1 전원 이중화를 유지하면서 라인 카드에 전원을 공급할 수 있는 충분한 전력이 n있는지 확인합니다. 라우터에 라인 카드에 사용할 수 있는 충분한 전력이 있는지 확인하려면 명령을 사용합니다 show chassis power-budget-statistics .

  • MPC 외에도 라우터에 MPC를 설치하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.

    • ESD 접지 스트랩

    • 항정성 가방 또는 항정성 매트

라우터 섀시에 MPC를 설치하려면 다음을 수행합니다.

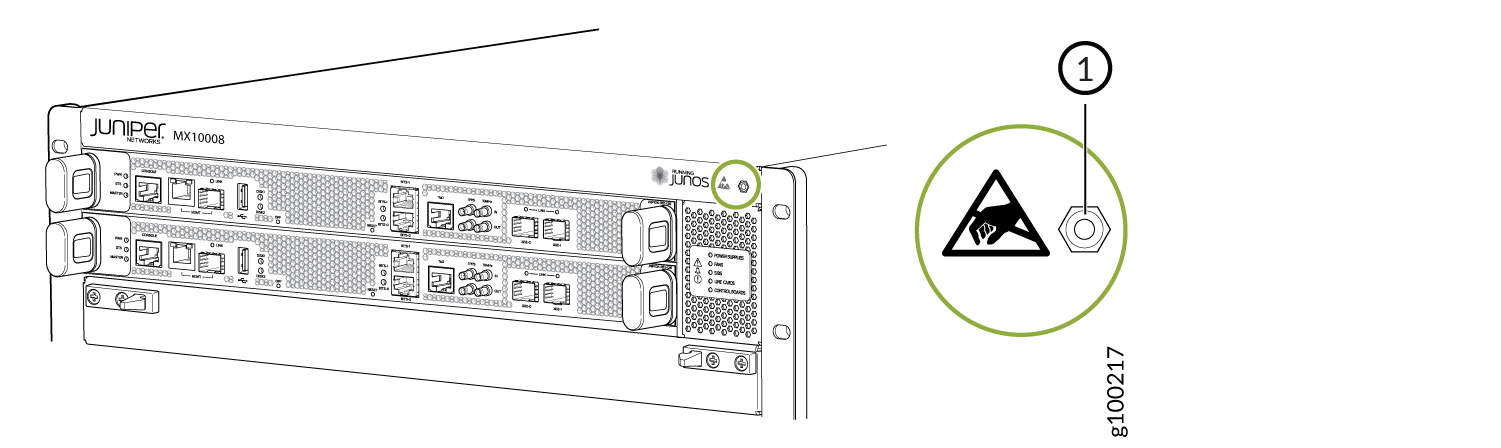

  1. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 지점은 라우터 섀시 전면의 상태 LED 패널 위에 있습니다. 그림 2를 참조하십시오.
    그림 2: MX10008 섀시 전면 ESD Point for MX10008 Chassis Front 의 ESD 포인트
    1 개
    —

    ESD 포인트

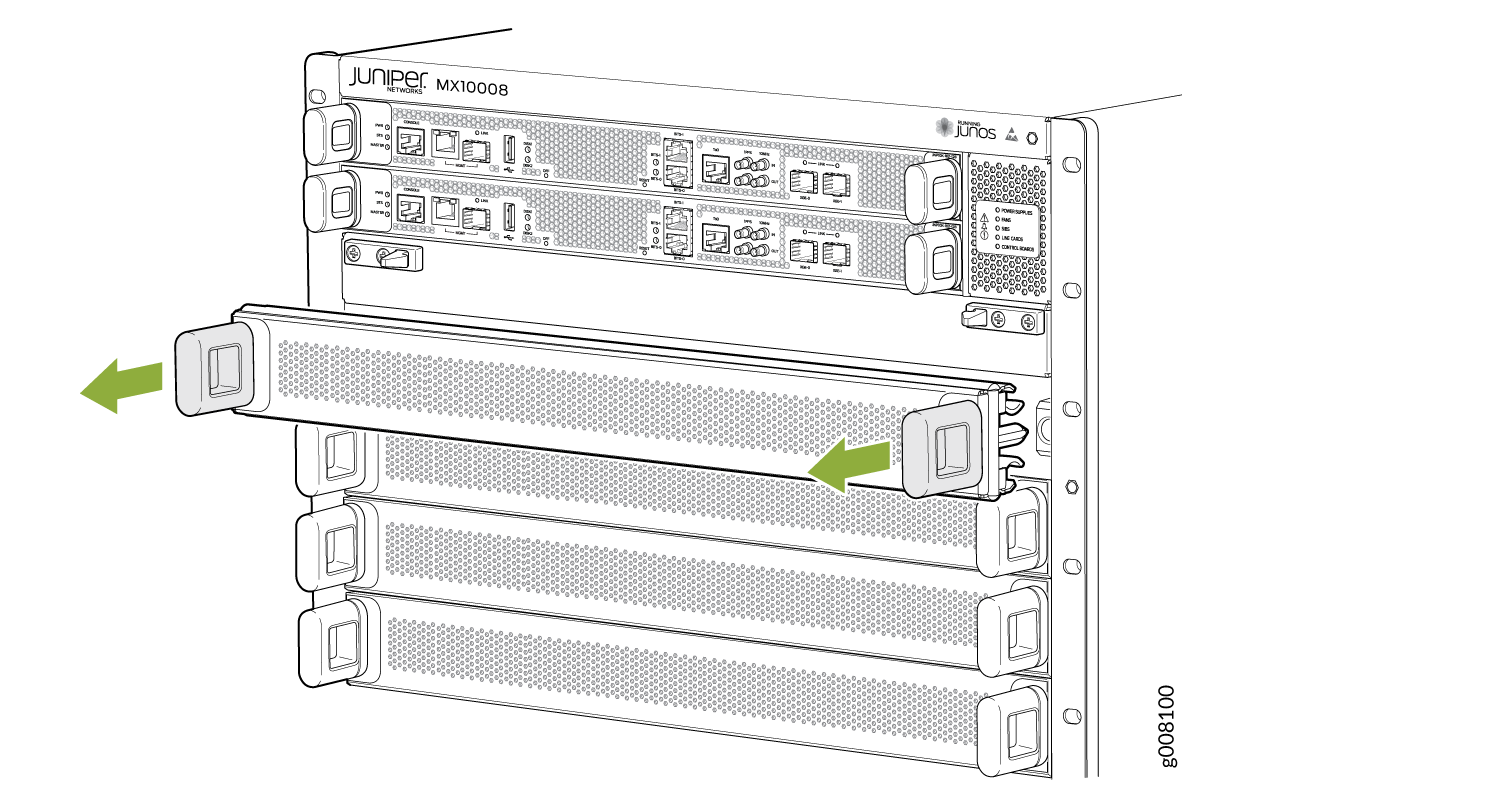

  2. 손잡이를 잡고 똑바로 당겨 MPC용 슬롯을 노출시켜 MPC 커버를 제거합니다. 그림 3을 참조하십시오.
    그림 3: MPC 덮개 Juniper Networks MX10008 router with green arrows indicating the removal or insertion of a component, likely a fan tray. 제거
  3. 항정성 가방에서 MPC를 꺼내 항정성 매트 위에 놓습니다. 섀시에 설치하기 전에 손상이 있는지 검사하십시오.
    주의:

    페이스플레이트의 에지 커넥터 또는 핸들을 잡고 MPC를 들어 올리지 마십시오. 핸들이나 에지 커넥터 모두 라인 카드의 무게를 지탱할 수 없습니다. 핸들 또는 에지 커넥터로 라인 카드를 들어 올리면 구부러져 라인 카드가 섀시에 제대로 장착되지 않을 수 있습니다. 그림 4를 참조하십시오.

    그림 4: MPC 커넥터 MPC Connectors
    1 개
    —

    커넥터

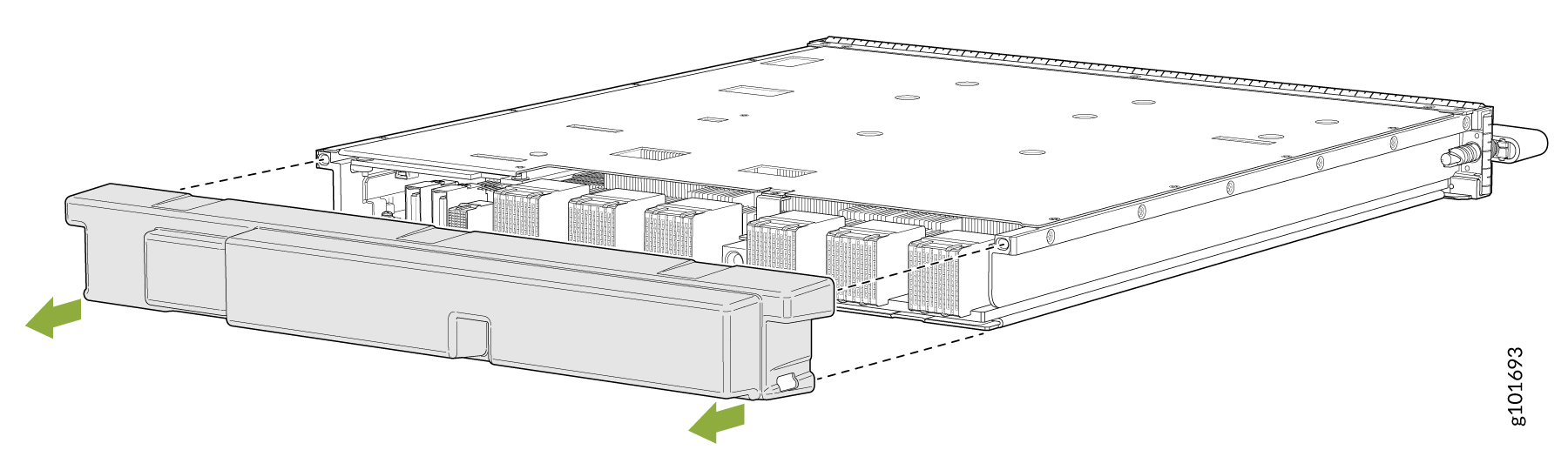

  4. MX10K-LC9600을 설치하는 경우 패브릭 인터페이스 커넥터의 보호 플라스틱 덮개를 제거하고 나중에 사용할 수 있도록 플라스틱 덮개를 보관합니다( 그림 5 참조).
    그림 5: MX10K-LC9600 인터페이스 커넥터 Removing Protective Plastic Cover from the MX10K-LC9600 Interface Connectors 에서 보호 플라스틱 덮개 제거
  5. 페이스플레이트를 사용자 쪽으로 향하게 하여 MPC의 측면을 잡고 들어 올립니다. MPC의 무게는 최대 14.32kg(31.57lb)입니다. MPC를 들어올릴 때 MPC의 전체 무게를 받아들일 준비를 하십시오.

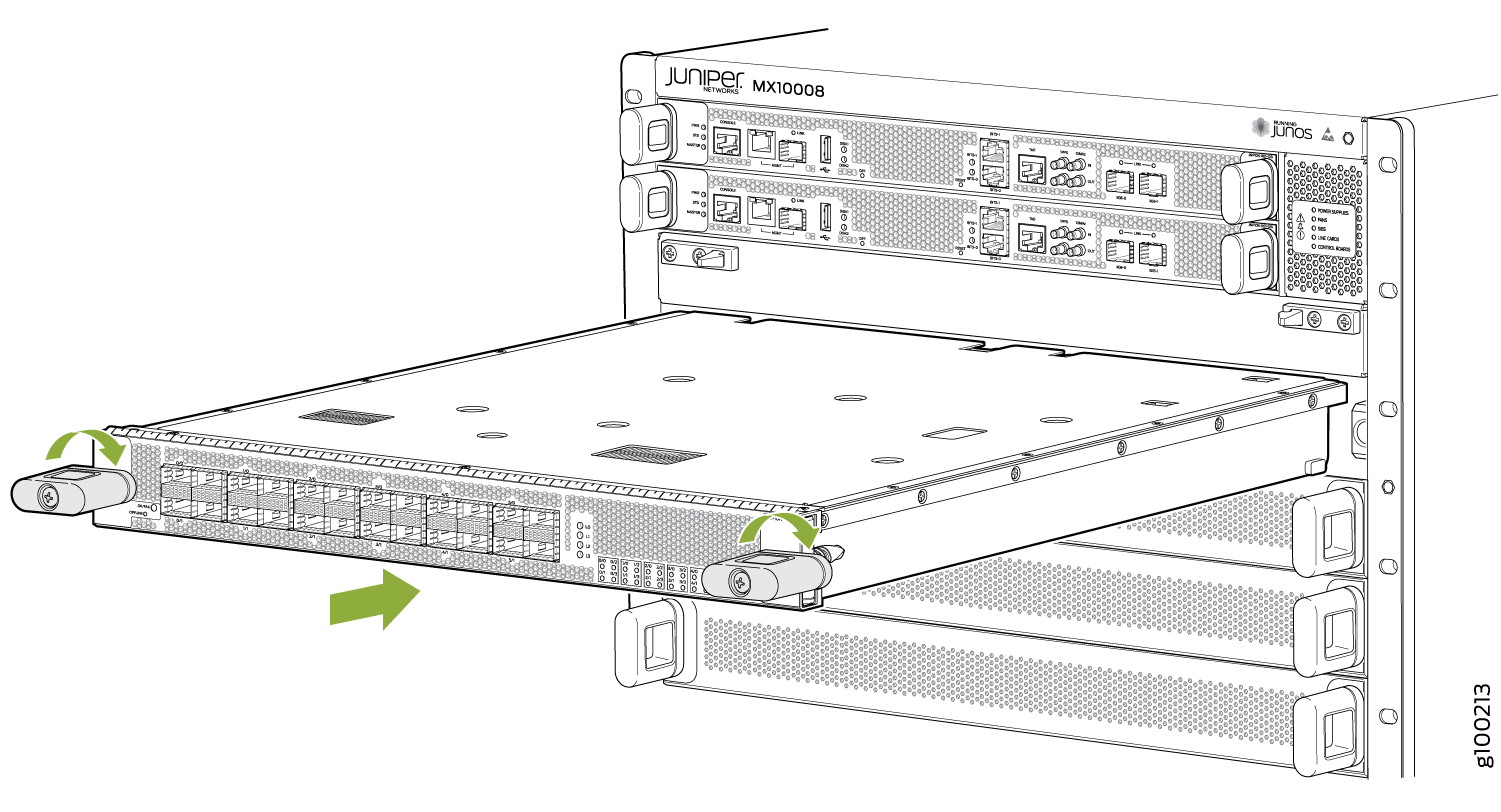

  6. MPC의 측면을 섀시 슬롯 내부의 가이드에 맞춥니다. 핸들 구멍이 정렬되고 저항이 느껴질 때까지 MPC를 슬롯에 끝까지 밀어 넣습니다. 그림 6을 참조하십시오.
    그림 6: MPC Installing or removing a line card from a Juniper Networks MX10008 router chassis with green arrows indicating the movement direction. 설치
  7. 두 이젝터 핸들을 잡고 MPC가 완전히 장착되고 핸들이 수직이 될 때까지 시계 방향으로 동시에 돌립니다.
  8. MPC의 케이블 커넥터 포트에 적절한 케이블을 삽입합니다. 케이블이 자체 무게를 지탱하지 않도록 케이블을 고정하십시오.

    케이블 관리 시스템을 사용하여 여분의 케이블을 깔끔하게 감긴 루프에 놓습니다. 루프에 패스너를 배치하면 루프의 모양을 유지하는 데 도움이 됩니다.

    주의:

    광섬유 케이블이 커넥터에 걸리지 않도록 하십시오. 케이블의 고정 고리가 매달려 고정 지점에서 케이블에 응력을 가하지 않도록 하십시오.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.

및 명령을 사용하여 MPC가 show chassis fpc 올바르게 show chassis fpc pic-status 작동하는지 확인합니다.

카드를 설치한 후 옵션 케이블 관리 키트를 설치할 수 있습니다.

MPC 제거

케이블 관리 시스템(옵션)이 있는 경우 MPC를 제거하기 전에 케이블 관리 시스템을 제거할 필요가 없습니다. 그러나 MPC를 제거하기 전에 MPC를 오프라인으로 전환하는 것이 좋습니다.

라우터 섀시에서 MPC를 제거하기 전에 다음을 수행합니다.

  • 정전기 방전(ESD) 손상을 방지하기 위해 필요한 예방 조치를 취했는지 확인하십시오( 정전기 방전 손상 방지 참조).

  • MPC를 취급하고 보관하는 방법을 알고 있어야 합니다( MX10008 MPC를 취급하고 보관하는 방법 참조).

  • MX10008 섀시에서 MPC를 제거하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.

    • ESD 접지 스트랩

    • 항정성 가방 또는 항정성 매트

      메모:

      MPC를 항정성 가방에 넣으려면 MPC를 가방에 밀어 넣는 것을 도와줄 두 번째 사람이 필요할 수 있습니다.

    • 빈 슬롯용 교체 MPC 또는 라인 카드 블랭크(JNP10K-LC-BLNK)

    • 내열 장갑

주의:

교체 MPC 또는 라인 카드 블랭크(JNP10K-LC-BLNK)를 사용할 수 있는 경우가 아니면 MPC를 제거하지 마십시오.
메모:

짧은 시간 내에 빈 카드 슬롯에 다른 MPC를 설치하지 않을 경우 라인 카드 블랭크를 슬롯에 설치하여 카드 케이지에 적절한 공기 흐름을 유지합니다.

라인 카드 블랭크의 에어 필터는 먼지 및 기타 입자가 섀시로 유입되는 것을 방지합니다. 빈 MPC 슬롯을 가리지 않으면 먼지 및 기타 입자가 설치된 MPC 및 SFB의 커넥터 핀에 축적되어 라우터 성능에 영향을 미칠 수 있습니다.

MPC를 제거하면 제거되는 MPC에 설치된 인터페이스가 더 이상 작동하지 않더라도 라우터는 계속 작동합니다.

MX10008 라우터 섀시에서 MPC를 제거하려면:

  1. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓으십시오.
  2. 맨 손목에 ESD 접지 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 섀시의 ESD 지점 중 하나에 연결합니다. ESD 지점은 라우터 섀시 전면의 상태 LED 패널 위에 있습니다. 그림 7을 참조하십시오.
    그림 7: MX10008 섀시 전면 ESD Point for MX10008 Chassis Front 의 ESD 포인트
    1 개
    —

    ESD 포인트


  3. MPC의 각 포트에 연결된 케이블에 레이블을 지정하여 나중에 올바른 포트에 케이블을 다시 연결할 수 있도록 합니다.
  4. MPC를 오프라인으로 전환하기 위해 다음 방법 중 하나를 사용합니다.

    • MPC의 오프라인 버튼을 길게 누릅니다. 버튼 옆에 있는 녹색 OK/FAIL LED가 깜박이기 시작합니다. LED가 꺼질 때까지 버튼을 누르고 있습니다.

    • 다음 CLI 명령을 실행합니다.

      CLI 명령에 대한 자세한 내용은 CLI 익스플로러를 참조하십시오.

  5. MPC에 설치된 포트에서 케이블을 분리합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 송수신기를 덮지 않은 상태로 두지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선에 노출되지 않도록 눈을 보호합니다.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  6. 케이블에 스트레스 지점이 발생하지 않도록 케이블 관리자에서 분리된 케이블을 배열합니다.

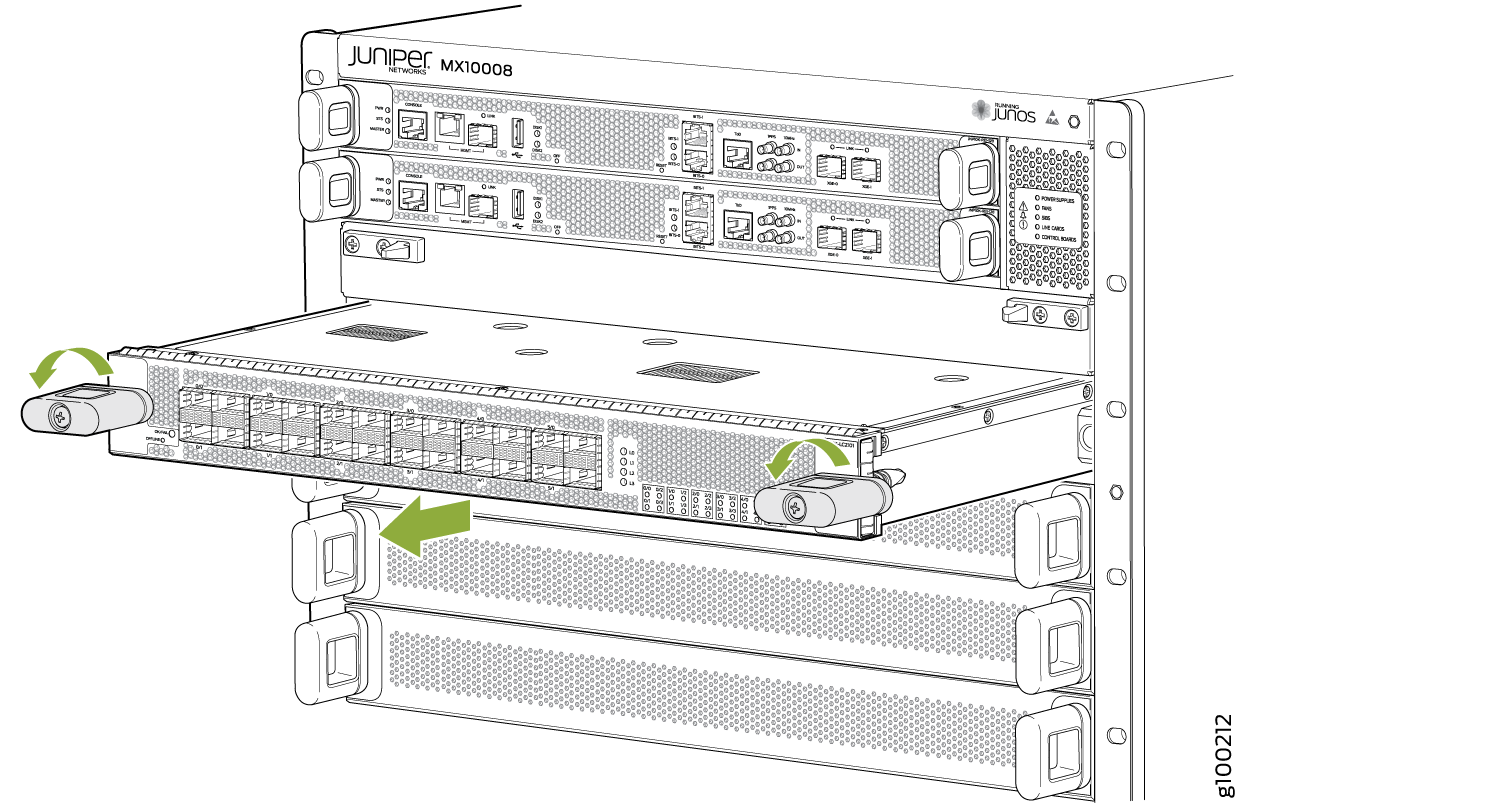

  7. 동시에 MPC의 이젝터 핸들을 시계 반대 방향으로 돌려 MPC를 분리합니다.
    그림 8: MPC Line card being installed or removed from Juniper Networks MX10008 router chassis with directional arrows for locking mechanisms. 제거
  8. 내열 장갑을 착용하십시오.
  9. 손잡이를 잡고 MPC를 똑바로 잡고 카드 케이지에서 반쯤 밀어냅니다.
    주의:

    MPC와 손잡이가 뜨거울 수 있습니다. MPC를 섀시에서 반쯤 빼내어 MPC와 핸들이 식을 때까지 몇 분 정도 기다립니다.

  10. 중간 지점에서 MPC의 양쪽을 잡고 섀시에서 MPC를 제거합니다. MPC를 섀시에서 완전히 밀어내고 MPC를 항정성 매트 또는 항정성 가방에 놓습니다.
    주의:

    MPC의 무게는 백엔드에 집중되어 있습니다. MPC를 섀시 밖으로 밀어낼 때 MPC의 전체 무게(최대 14.32kg(31.57lb))를 수용할 수 있도록 준비하십시오.

    MPC가 섀시 밖에 있을 때 이젝터 핸들, 버스 바 또는 에지 커넥터로 잡지 마십시오. MPC의 무게를 지탱할 수 없습니다.

    제거 후 MPC를 서로 겹쳐 쌓지 마십시오. 각 MPC를 개별적으로 항정성 가방에 넣거나 평평하고 안정적인 표면의 자체 항정성 매트에 놓습니다.
    주의:

    섀시에서 MPC를 제거한 후 30초 이상 기다렸다가 다른 MPC로 교체하거나 MPC를 다른 슬롯에 삽입합니다.

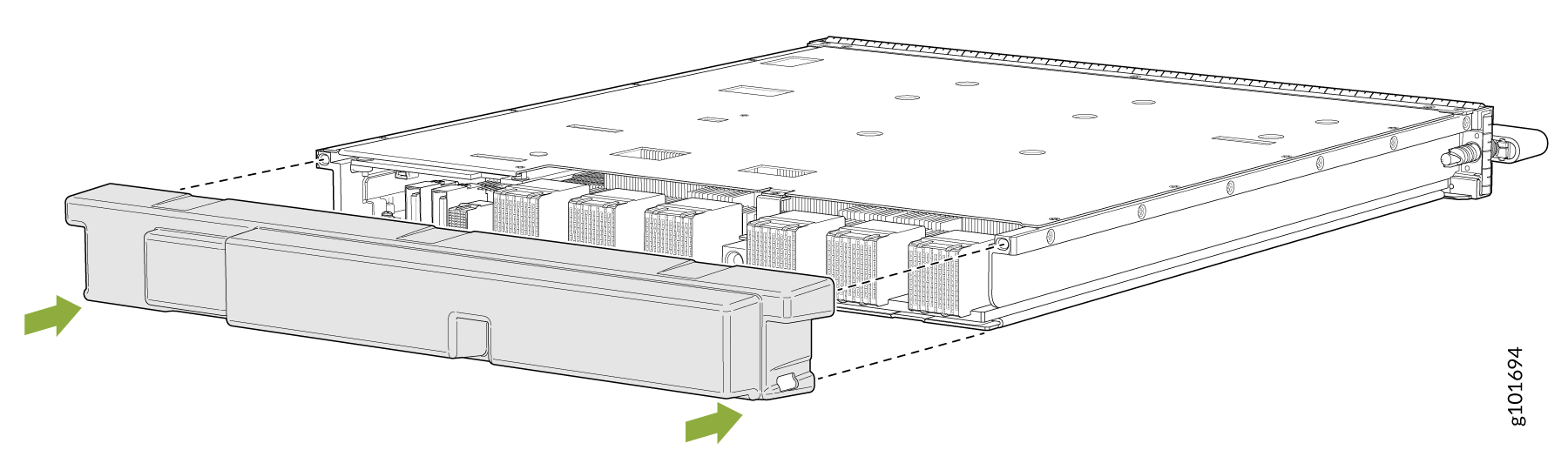

  11. 라우터에서 MX10K-LC9600을 제거한 경우 라인 카드의 패브릭 인터페이스 커넥터에 보호 플라스틱 커버를 다시 삽입하여 커넥터를 깨끗하고 먼지 및 기타 입자가 없는 상태로 유지합니다( 그림 9 참조).
    그림 9: MX10K-LC9600 인터페이스 커넥터 Inserting Protective Plastic Cover on MX10K-LC9600 Interface Connectors 에 보호 플라스틱 덮개 삽입

케이블 관리 시스템 설치

케이블 관리 시스템은 라인 카드에 연결된 옵티컬 케이블을 구성하고 보호하기 위해 주문할 수 있는 옵션 키트입니다. 카드를 설치한 후에도 케이블 관리 시스템을 제거하지 않고도 라인 카드를 제거할 수 있습니다.

라인 카드에 케이블 관리 시스템을 설치하는 데 사용할 수 있는 다음 부품과 도구가 있는지 확인합니다.

  • Phillips (+) 드라이버, 번호 2

  • 케이블 관리 시스템

케이블 관리 시스템을 설치하려면( 그림 10 참조):

  1. 케이블 관리 시스템의 배송 상자를 열고 다음이 있는지 확인합니다.

    • 두 개의 핸들 확장

    • 케이블 트레이 1개

    그림 10: 케이블 관리 시스템 구성 요소 Cable Management System Components
    1 개
    —

    확장 처리
    2 개
    —

    케이블 트레이

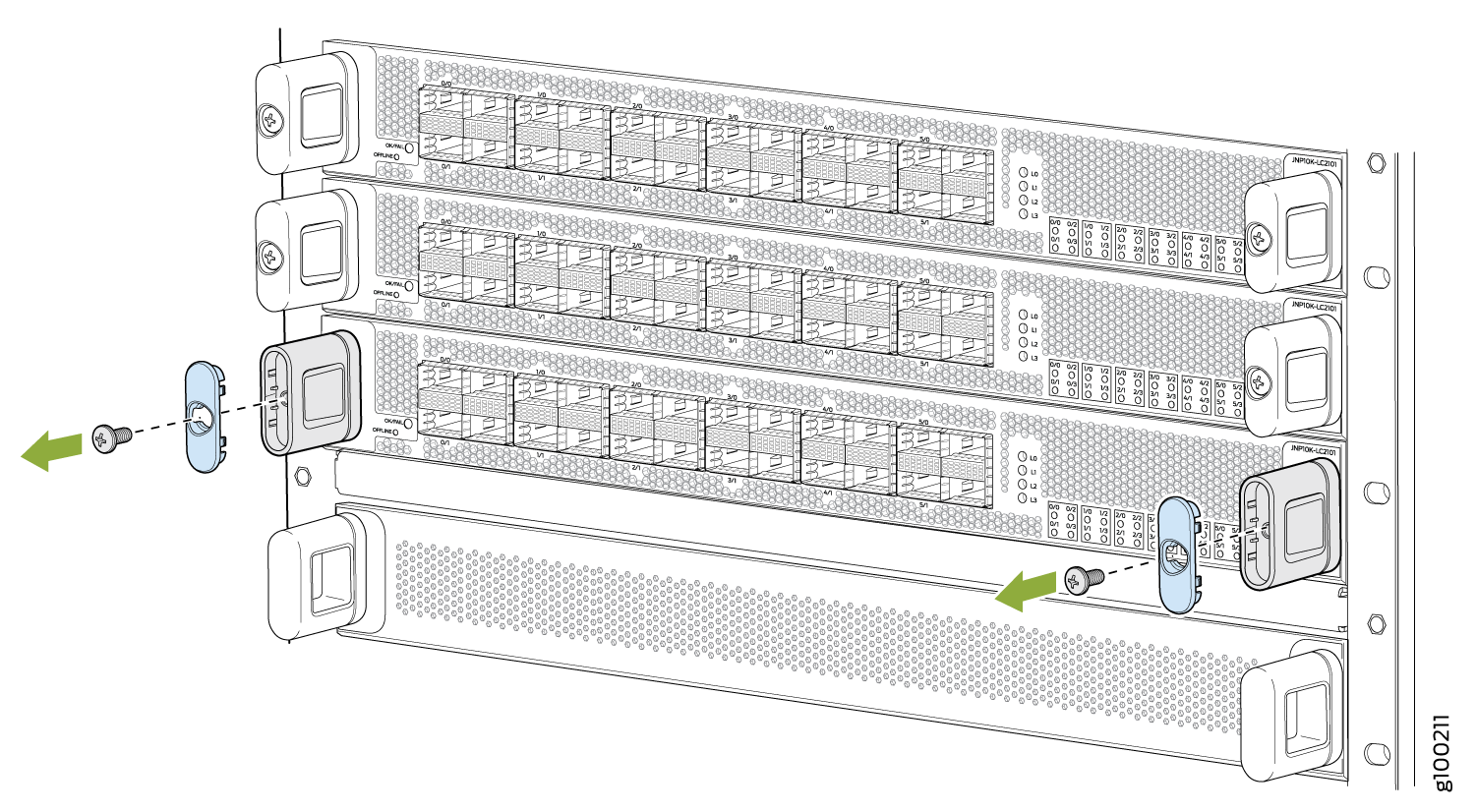

  2. Phillips 드라이버를 사용하여 두 개의 라인 카드 핸들에 있는 나사를 풀고 제거합니다( 그림 11 참조).
    그림 11: 라인 카드 핸들 Technical illustration of installing or removing locking mechanisms on a network equipment rack front panel with green arrows showing direction. 의 나사 제거

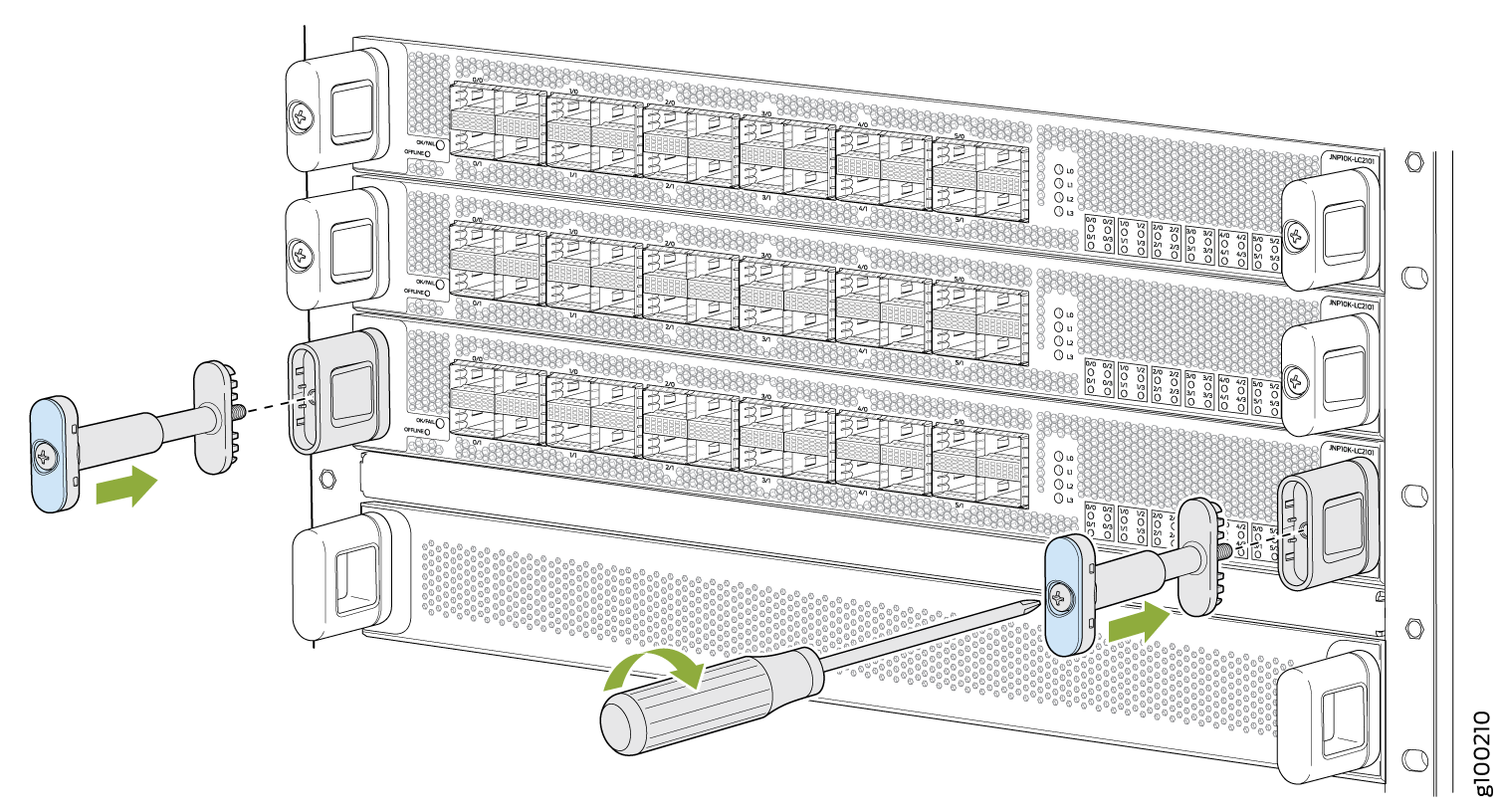

  3. 각 라인 카드 핸들의 파란색 캡을 두 개의 핸들 확장으로 교체합니다( 그림 12 참조).
    그림 12: 핸들 확장 Server rack illustration showing installation of a locking mechanism with green arrows for movement direction. A screwdriver is used on screws. 추가
  4. 핸들 익스텐션에 나사를 조입니다.
  5. 케이블 트레이 끝에 있는 파란색 클립을 손으로 딸깍 소리를 내며 엽니다.
  6. 케이블 트레이의 양쪽 끝이 핸들 익스텐션 아래에 오도록 라인 카드의 전면을 가로질러 케이블 트레이를 놓습니다.

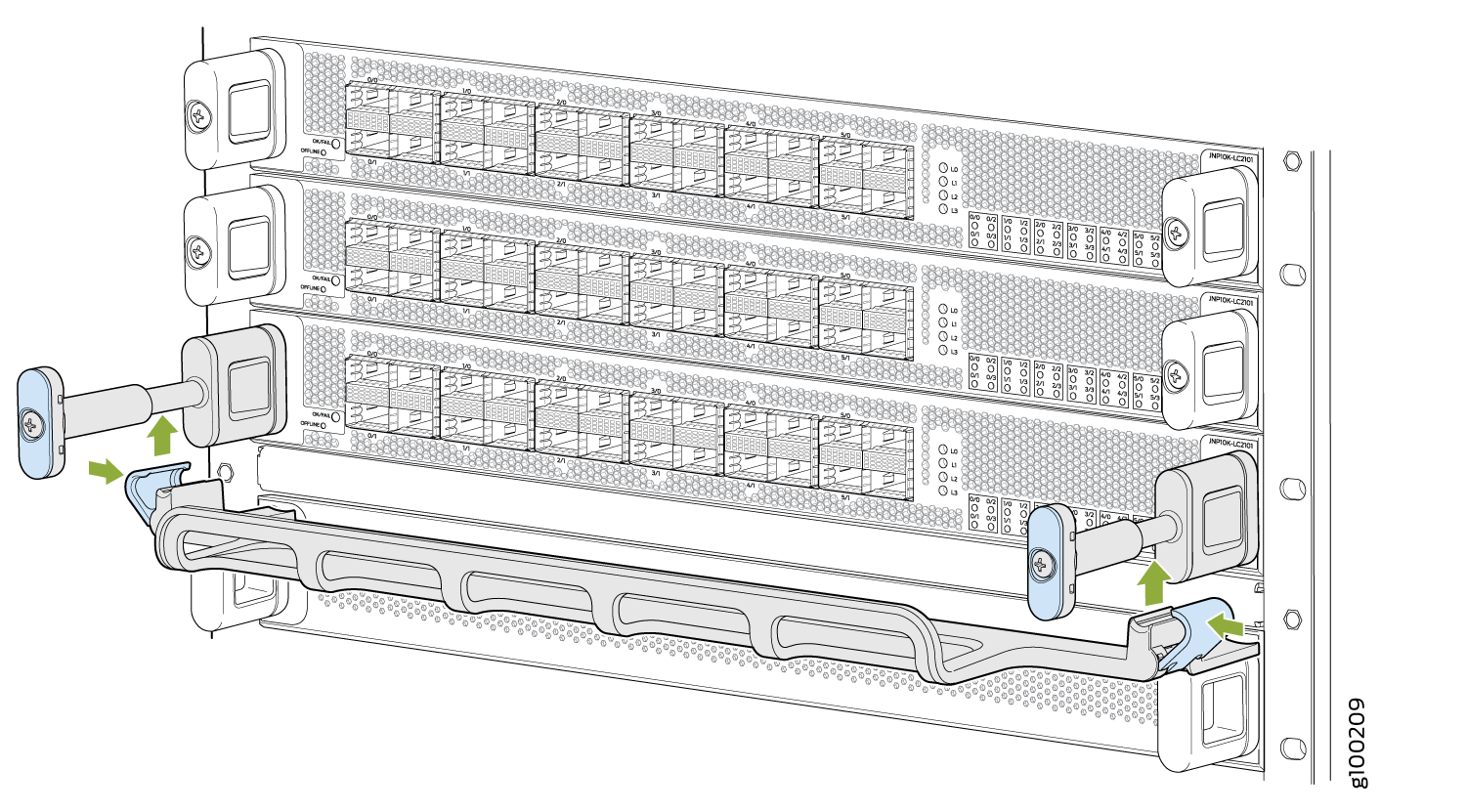

  7. 케이블 트레이의 파란색 클립을 핸들 확장 주위로 스냅하여 닫습니다(그림 13 참조).
    그림 13: 케이블 트레이 Technical illustration of installing or removing a cable management arm on a network equipment rack with green arrows indicating movement direction. 추가
  8. 다음 방법 중 하나를 사용하여 옵티컬 케이블을 드레이핑합니다.

    • 옵티컬 케이블을 옆으로 드리우고 묶습니다( 그림 14 참조).

    • 일부 케이블은 핸들 확장 아래에 드레이프하고 일부 케이블은 핸들 확장 위에 드레이프합니다.

    그림 14: 완성된 케이블 관리 시스템 Completed Cable Management System
