이 페이지의 내용


관리 디바이스에 EX4600 연결

대역 외 관리를 위해 디바이스를 네트워크에 연결

양쪽 끝에 RJ-45 커넥터가 있는 이더넷 케이블이 있는지 확인합니다. 그림 1 은 이더넷 케이블의 RJ-45 커넥터를 보여줍니다.

그림 1: 이더넷 케이블 RJ-45 Connector on an Ethernet Cable 의 RJ-45 커넥터

전용 관리 채널을 사용하여 스위치와 같은 네트워크 디바이스를 모니터링하고 관리할 수 있습니다. 각 디바이스에는 RJ-45 커넥터가 있는 이더넷 케이블을 연결할 수 있는 관리 포트가 있습니다. 관리 포트를 사용하여 디바이스를 관리 디바이스에 연결합니다.

대역 외 관리를 위해 디바이스를 네트워크에 연결하려면( 그림 2 참조):

  1. 이더넷 케이블의 한쪽 끝을 디바이스의 관리 포트에 연결합니다.
  2. 이더넷 케이블의 다른 쪽 끝을 관리 디바이스에 연결합니다.

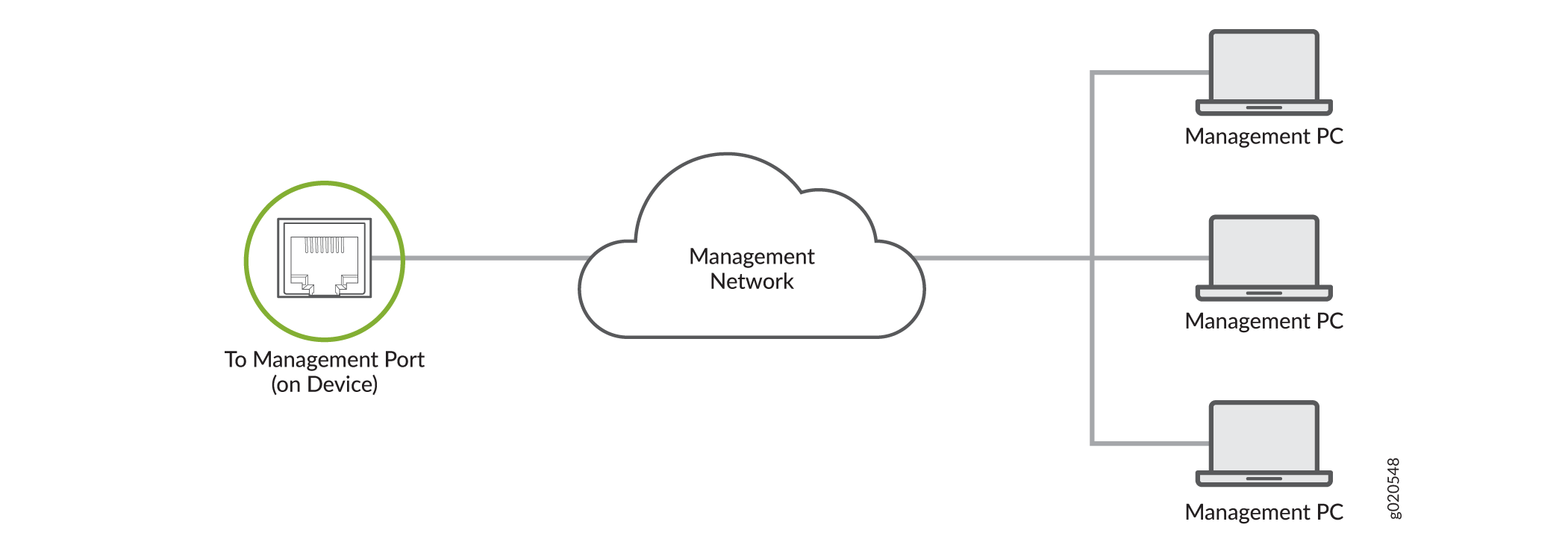

그림 2: 대역 외 관리를 Connect a Device to a Network for Out-of-Band Management 위해 장치를 네트워크에 연결

RJ-45 커넥터를 사용하여 관리 콘솔에 디바이스 연결

양쪽 끝에 RJ-45 커넥터가 있고 RJ-45-to-DB-9 직렬 포트 어댑터가 있는 이더넷 케이블이 있는지 확인합니다.

그림 3 은 이더넷 케이블의 RJ-45 커넥터를 보여줍니다.

그림 3: 이더넷 케이블 RJ-45 Connector on an Ethernet Cable 의 RJ-45 커넥터
메모:
더 이상 DB-9 어댑터가 있는 RJ-45 콘솔 케이블을 디바이스 패키지의 일부로 포함하지 않습니다. 본체 케이블과 어댑터가 장치 패키지에 포함되어 있지 않거나 다른 유형의 어댑터가 필요한 경우 다음을 별도로 주문할 수 있습니다.
  • RJ-45 - DB-9 어댑터(JNP-CBL-RJ45-DB9)
  • RJ-45-USB-A 어댑터(JNP-CBL-RJ45-USBA)
  • RJ-45 to USB-C 어댑터(JNP-CBL-RJ45-USBC)

RJ-45-USB-A 또는 RJ-45-USB-C 어댑터를 사용하려면 PC에 X64(64비트) VCP(가상 COM 포트) 드라이버가 설치되어 있어야 합니다. 드라이버를 다운로드하려면 https://ftdichip.com/drivers/vcp-drivers/ 참조하십시오.
메모:

랩톱 또는 데스크톱 PC에 DB-9 플러그 커넥터 핀이 없는 경우 랩톱 또는 데스크톱 PC를 디바이스에 직접 연결하려는 경우 RJ-45-to-DB-9 소켓 어댑터와 USB-to-DB-9 플러그 어댑터의 조합을 사용합니다. USB-DB-9 플러그 어댑터를 제공해야 합니다.

전용 관리 채널을 사용하여 네트워크 디바이스를 구성하고 관리할 수 있습니다. 각 디바이스에는 RJ-45 커넥터가 있는 이더넷 케이블을 사용하여 연결할 수 있는 콘솔 포트가 있습니다. 콘솔 포트를 사용하여 디바이스를 콘솔 서버 또는 관리 콘솔에 연결합니다. 콘솔 포트에는 RJ-45 커넥터가 있는 케이블을 사용할 수 있습니다.

디바이스를 관리 콘솔에 연결하려면( 그림 4 및 그림 5 참조):

  1. 이더넷 케이블의 한쪽 끝을 디바이스의 콘솔 포트( CON, CONSOLE 또는 CON1로 표시됨)에 연결합니다.
  2. 이더넷 케이블의 다른 쪽 끝을 콘솔 서버( 그림 4 참조) 또는 관리 콘솔( 그림 5 참조)에 연결합니다.

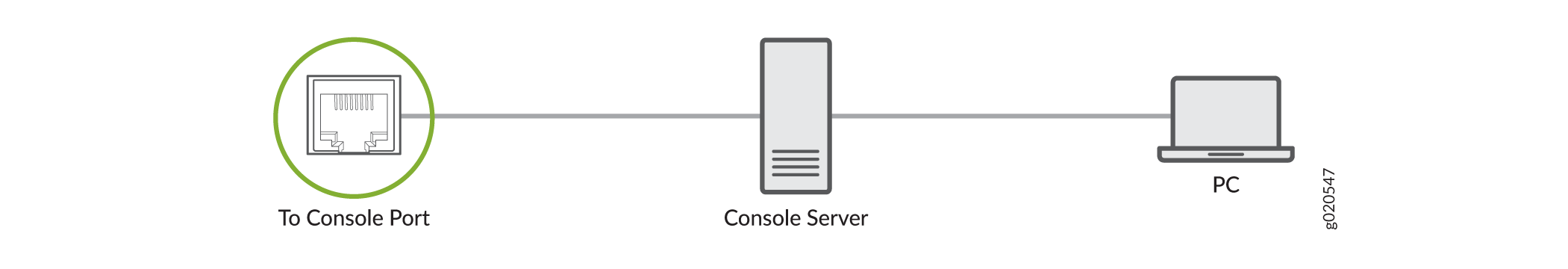

그림 4: 콘솔 서버를 Connect a Device to a Management Console Through a Console Server 통해 디바이스를 관리 콘솔에 연결

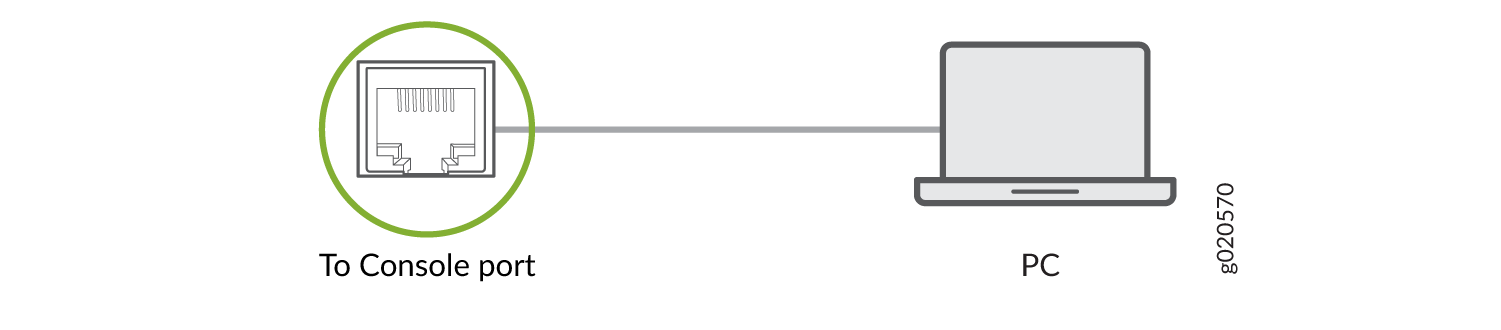

그림 5: 디바이스를 관리 콘솔에 Connect a Device Directly to a Management Console 직접 연결

Virtual Chassis에서 EX4600 스위치 연결

EX4600 스위치를 함께 케이블로 연결하여 링 토폴로지에서 버추얼 섀시를 생성할 수 있습니다. 각 Virtual Chassis는 링에 참여하는 최대 10개의 스위치(멤버)를 가질 수 있습니다. Virtual Chassis는 기본 라우팅 엔진(RE), 백업 RE 및 라인 카드 역할을 수행하는 모든 EX4600 스위치로 구성될 수 있습니다. 기본 또는 백업 역할로 Virtual Chassis에 EX4300 스위치를 추가할 수도 있습니다.

Virtual Chassis는 단일 랙, 다중 랙 또는 배선실에 설치할 수 있습니다.

SFP+ 또는 QSFP+ 인터페이스를 버추얼 섀시 포트(VCP)로 구성하여 EX4600 버추얼 섀시를 구성합니다. VCP는 스위치를 함께 연결하여 버추얼 섀시를 구성하며, 버추얼 섀시의 멤버 스위치 간에 모든 데이터 및 제어 트래픽을 전달합니다. 독립형 EX4600 스위치의 모든 비채널화 QSFP+ 업링크 인터페이스는 VCP로 구성할 수 있습니다. EX4600의 모든 고정 SFP+ 인터페이스도 VCP로 구성할 수 있습니다.

모범 사례:

VCP에는 40기가비트 인터페이스를 사용합니다.

EX4600 및 EX4300 스위치의 혼합 Virtual Chassis에서 Junos OS 릴리스는 EX4600이 기본 역할에 가장 잘 사용되는지 여부를 결정합니다. 13.2X50-D10에서 14.1X53-D25 사이의 Junos OS 릴리스의 경우 EX4300을 Virtual Chassis의 기본 및 백업 RE로 사용합니다. Junos OS 릴리스 14.1X53-D25 이상에서 EX4600은 EX4600 및 EX4300의 혼합 버추얼 섀시에서 기본으로 완벽하게 지원됩니다. CLI 명령을 실행하여 Virtual Chassis의 모든 구성원이 동일한 Junos OS 릴리스를 show chassis version 실행하고 있는지 확인합니다.

Junos OS 릴리스 14.1X53-D25 이상을 위해 2개의 EX4600 스위치와 2개의 EX4300 스위치를 Virtual Chassis에 케이블로 연결하는 방법에 대한 다이어그램은 을 참조하십시오.

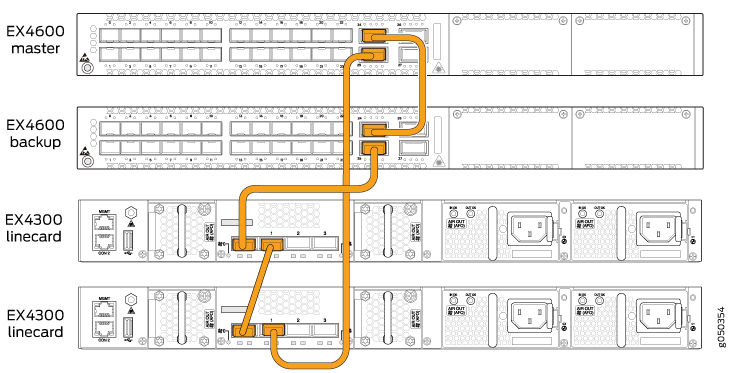

그림 6: EX4600 기본 및 백업이 포함된 4개 구성원 Virtual Chassis Four Member Virtual Chassis with EX4600 Primary and Backup
