트랜시버 유지 관리

트랜시버 제거

장치에서 트랜시버를 제거하기 전에 레이저의 안전한 취급을 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음과 같은 부품과 도구를 사용할 수 있는지 확인합니다.

  • 항정성 가방 또는 항정성 매트

  • 트랜시버와 광섬유 케이블 커넥터를 덮는 고무 안전 캡

  • 포트 또는 교체 트랜시버를 덮는 먼지 덮개

주니퍼 네트웍스 디바이스용 트랜시버는 핫 탈착 및 핫 삽입 가능한 FRU(Field-Replaceable Unit)입니다. 디바이스의 전원을 끄거나 디바이스 기능을 중단하지 않고도 트랜시버를 제거하고 교체할 수 있습니다.

메모:

트랜시버를 제거한 후 또는 미디어 유형 구성을 변경할 때 인터페이스에 작동 명령이 표시될 때까지 6초 간 기다립니다.

그림 1 은 QSFP+(Quad Small Form-factor Pluggable Plus) 트랜시버를 제거하는 방법을 보여줍니다. 절차는 QSFP28 및 CFP(C Form-factor Pluggable) 트랜시버를 제외한 모든 유형의 트랜시버에 대해 동일합니다.

디바이스에서 트랜시버를 제거하려면:

  1. 항정성 백이나 항정성 매트를 평평하고 안정된 표면에 놓으십시오.
  2. 맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 랙의 ESD 지점에 연결합니다.
  3. 트랜시버에 연결된 케이블에 레이블을 지정하여 올바르게 다시 연결할 수 있도록 합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광을 방출합니다.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선에 노출되지 않도록 눈을 보호합니다.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  4. 트랜시버에 연결된 케이블을 분리하십시오(광섬유 케이블 분리 참조). 광섬유 케이블을 분리한 직후 트랜시버와 각 광섬유 케이블 커넥터의 끝을 고무 안전 캡으로 덮습니다.
  5. 케이블 관리 시스템이 있는 경우 케이블 관리 시스템에 케이블을 배치하여 스트레스 지점이 빠지거나 발생하지 않도록 합니다. 케이블이 바닥에 매달려 있을 때 자체 무게를 지탱하지 않도록 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 고리에 놓습니다. 루프에 패스너를 배치하면 모양을 유지하는 데 도움이 됩니다.
  6. SFP56-DD, SFP, SFP+, XFP, QSFP+ 또는 QSFP56-DD 트랜시버를 제거하려면:
    1. 손가락을 사용하여 트랜시버의 이젝터 레버를 당겨 열어 트랜시버의 잠금을 해제합니다.

      QSFP-DD 및 SFP-DD 트랜시버에는 이젝터 레버가 없으며 대신 트랜시버의 잠금을 해제하고 제거하는 데 사용할 수 있는 당김 탭이 있습니다.

      주의:

      트랜시버를 제거하기 전에 딸깍 소리가 날 때까지 이젝터 레버를 완전히 열어야 합니다. 이 예방 조치는 트랜시버의 손상을 방지합니다.
    2. 트랜시버 이젝터 레버를 잡고 트랜시버를 약 0.5인치 부드럽게 밉니다. (1.3cm) 포트에서 똑바로 꺼냅니다.
      주의:

      트랜시버의 ESD 손상을 방지하려면 트랜시버 끝에 있는 커넥터 핀을 만지지 마십시오.
      그림 1: QSFP+ 트랜시버 Remove a QSFP+ Transceiver 제거
      1 개
      —

      이젝터 레버



    CFP 송수신기를 제거하려면 다음과 같이 하십시오.

    1. 손가락을 사용하여 트랜시버의 나사를 풉니다.
    2. 트랜시버의 나사를 잡고 트랜시버를 약 0.5인치 부드럽게 밉니다. (1.3cm) 포트에서 똑바로 꺼냅니다.
      주의:

      트랜시버의 ESD 손상을 방지하려면 트랜시버 끝에 있는 커넥터 핀을 만지지 마십시오.
  7. 손가락을 사용하여 트랜시버 본체를 잡고 포트에서 똑바로 잡아당깁니다.
  8. 트랜시버를 항정성 백이나 평평하고 안정된 표면에 놓인 항정성 매트 위에 놓습니다.
  9. 빈 포트 위에 먼지 덮개를 씌우거나 교체용 트랜시버를 설치합니다.

트랜시버 설치

장치에 트랜시버를 설치하기 전에 레이저의 안전한 취급을 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

트랜시버를 덮을 수 있는 고무 안전 캡이 있는지 확인하십시오.

주니퍼 네트웍스 디바이스용 트랜시버는 핫 탈착 및 핫 삽입 가능한 FRU(Field-Replaceable Unit)입니다. 디바이스의 전원을 끄거나 디바이스 기능을 중단하지 않고도 트랜시버를 제거하고 교체할 수 있습니다.

메모:

트랜시버를 삽입한 후 또는 미디어 유형 구성을 변경한 후 인터페이스에 작동 명령이 표시될 때까지 6초 간 기다립니다.
메모:

사용 중인 주니퍼 네트웍스 디바이스에는 주니퍼 네트웍스에서 구입한 옵티컬 트랜시버와 옵티컬 커넥터만 사용하는 것이 좋습니다.
주의:

주니퍼 네트웍스 기술 지원 센터(JTAC)는 주니퍼에서 제공하는 옵티컬 모듈 및 케이블에 대한 완벽한 지원을 제공합니다. 그러나 JTAC는 주니퍼 네트웍스가 인증하지 않거나 제공하지 않는 타사 옵티컬 모듈 및 케이블에 대한 지원을 제공하지 않습니다. 타사 옵티컬 모듈 또는 케이블을 사용하는 주니퍼 디바이스를 실행하는 데 문제가 있는 경우, JTAC의 의견에 따라 관찰된 문제가 타사 옵티컬 모듈 또는 케이블 사용과 관련이 아니라면 JTAC에서 호스트 관련 문제를 진단하는 데 도움을 줄 수 있습니다. JTAC 엔지니어가 타사 옵티컬 모듈이나 케이블을 점검하고 필요한 경우 주니퍼에서 인증한 동등한 구성 요소로 교체하도록 요청할 것입니다.

전력 소비량이 높은 타사 광 모듈(예: 코히런트 ZR 또는 ZR+)을 사용하면 호스트 장비에 열 손상을 입히거나 수명을 단축시킬 수 있습니다. 타사 광 모듈 또는 케이블 사용으로 인한 호스트 장비의 손상은 사용자의 책임입니다. 주니퍼 네트웍스는 그러한 사용으로 인해 발생하는 어떠한 손해에 대해서도 책임을 지지 않습니다.

그림 2 는 QSFP+ 트랜시버를 설치하는 방법을 보여줍니다. 절차는 QSFP28 및 CFP 트랜시버를 제외한 모든 유형의 트랜시버에 대해 동일합니다.

트랜시버를 설치하려면:

주의:

트랜시버의 정전기 방전(ESD) 손상을 방지하려면 트랜시버 끝에 있는 커넥터 핀을 만지지 마십시오.
  1. ESD 손목 스트랩의 한쪽 끝을 맨 손목에 감싸고 스트랩의 다른 쪽 끝을 사이트 ESD 지점 또는 장치의 ESD 지점에 연결합니다.
  2. 가방에서 트랜시버를 꺼냅니다.
  3. 트랜시버가 고무 안전 캡으로 덮여 있는지 확인하십시오. 그렇지 않은 경우 트랜시버를 고무 안전 캡으로 덮으십시오.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선에 노출되지 않도록 눈을 보호합니다.
  4. 트랜시버를 설치하려는 포트가 먼지 커버로 덮여 있는 경우 먼지 커버를 제거하고 나중에 포트를 덮어야 할 경우를 대비하여 보관하십시오. 트랜시버를 핫 스왑하는 경우, 포트에서 트랜시버를 제거한 후 10초 이상 기다렸다가 새 트랜시버를 설치하십시오.
  5. 양손을 사용하여 트랜시버를 빈 포트에 조심스럽게 놓습니다. 커넥터는 섀시를 향해야 합니다.
    주의:

    트랜시버를 포트에 밀어 넣기 전에 트랜시버가 올바르게 정렬되었는지 확인하십시오. 정렬 불량으로 인해 핀이 구부러져 트랜시버를 사용할 수 없게 될 수 있습니다.
  6. 트랜시버가 완전히 장착될 때까지 부드럽게 밀어 넣습니다. CFP 송수신기를 설치하는 경우 손가락을 사용하여 송수신기의 조임 나사를 조입니다.
  7. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거하고 케이블을 트랜시버에 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 송수신기와 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고는 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선에 노출되지 않도록 눈을 보호합니다.
  8. 케이블 관리 시스템이 있는 경우 케이블이 스트레스 지점을 빼내거나 발생하는 것을 방지하기 위해 케이블 관리 시스템에 케이블을 배치하십시오. 케이블이 바닥에 매달려 있을 때 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 고리에 놓습니다. 루프에 패스너를 배치하면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에 걸리지 않도록 하십시오. 고정 지점에서 케이블에 응력을 가하는 케이블의 고정 루프가 매달려 있지 않도록 하십시오.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
    메모:

    SFP-DD 트랜시버를 설치할 때 딸깍 소리가 들릴 때까지 세게 밉니다. 긴 노즈 플라이어를 사용하여 당김 탭이 서로 마주 보는 섀시의 상단 및 하단 행에 연결된 SFP-DD 트랜시버를 당깁니다.
    메모:

    먼지 캡을 사용하여 사용하지 않는 포트를 덮어야 합니다.
    메모:

    QFX5130-48C 스위치와 함께 Finisar AOC SFP+ 광 모듈을 사용하는 동안 모듈을 케이지에서 부드럽게 빼내려면 모듈을 위쪽으로 당겨야 할 수 있습니다.

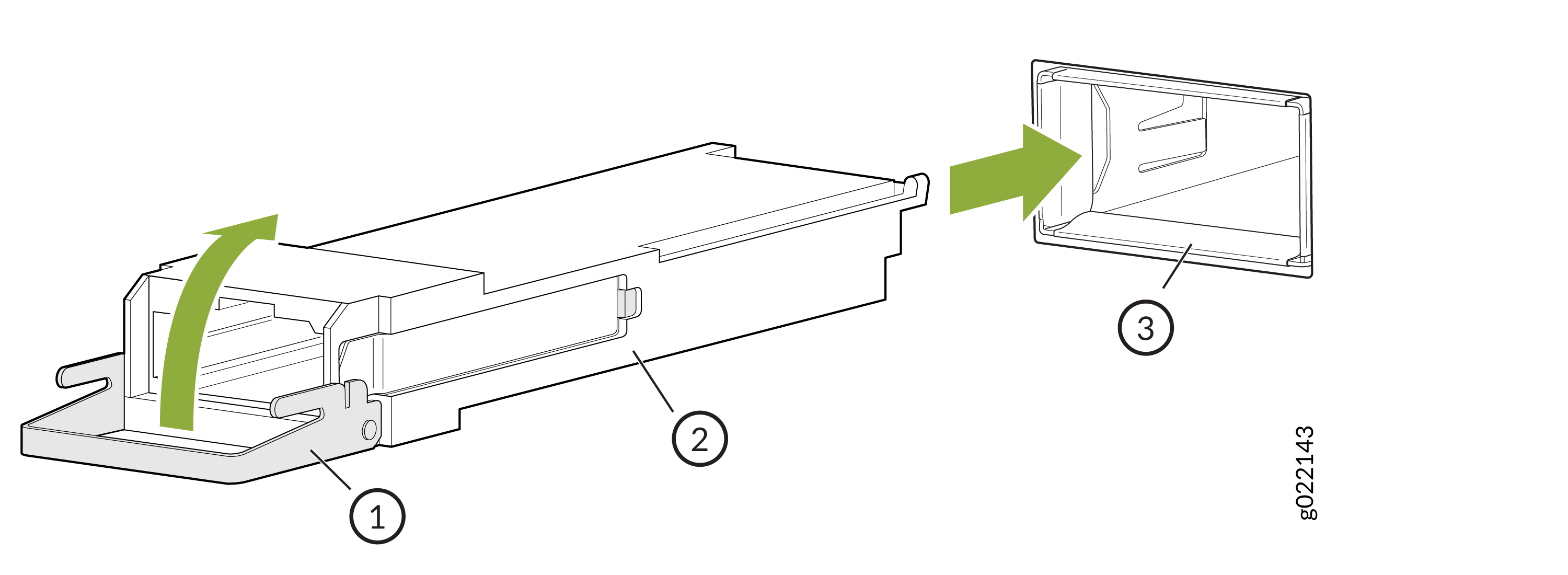

그림 2: 트랜시버 Install a Transceiver 설치
1 개
—

이젝터 레버
3 개
—

항구
2 개
—

송수신 장치
