AP32 액세스 포인트 마운트

이 항목에서는 AP32에 대한 다양한 장착 옵션을 제공합니다. 벽, 천장 또는 정션 박스에 AP를 장착할 수 있습니다. AP는 모든 장착 옵션에 사용할 수 있는 범용 장착 브래킷과 함께 제공됩니다. AP를 천장에 장착하려면 천장 유형에 따라 추가 어댑터를 주문해야 합니다.

메모:

AP를 마운트하기 전에 AP를 요청하는 것이 좋습니다. 클레임 코드는 AP의 뒷면에 있으며 AP를 마운트한 후 클레임 코드에 액세스하기 어려울 수 있습니다. AP 신청에 대한 자세한 내용은 주니퍼 액세스 포인트 신청을 참조하십시오.

AP32에 지원되는 마운팅 브래킷

표 1 에는 AP32에 사용할 수 있는 브래킷이 나와 있습니다.

표 1: AP32용 마운팅 브래킷
부품 번호 설명
마운팅 브래킷
APBR-U

T-바 및 건식 벽체 장착을 위한 범용 브래킷
APBR-T58〈화이트〉 5/8인치에 AP를 장착하기 위한 브래킷. 실을 꿴 막대
APBR-M16〈블랙〉 16mm 나사산 막대에 AP를 장착하기 위한 브래킷
브래킷 어댑터
APBR-ADP-CR9〈블랙〉 움푹 들어간 9/16인치에 AP를 장착하기 위한 브래킷 어댑터. T-바 또는 채널 레일
APBR-ADP-RT15〈블랙〉 오목한 15/16인치에 AP를 장착하기 위한 브래킷 어댑터. T-바
APBR-ADP-WS15〈블랙〉 오목한 1.5인치에 AP를 장착하기 위한 브래킷 어댑터. T-바
APBR-AP-T12〈화이트〉 1/2인치에 AP를 장착하기 위한 브래킷 어댑터. 실을 꿴 막대
메모:

주니퍼 AP는 유니버설 브래킷 APBR-U와 함께 제공됩니다. 다른 브래킷이 필요한 경우 별도로 주문해야 합니다.

주니퍼 액세스 포인트용 범용 마운팅 브래킷(APBR-U)

범용 마운팅 브래킷 APBR-U는 모든 유형의 마운팅 옵션(예: 벽, 천장 또는 정션 박스)에 사용할 수 있습니다. 그림 1 은 APBR-U를 보여줍니다. 정션 박스에 AP를 장착할 때 번호가 매겨진 구멍을 사용하여 나사를 삽입해야 합니다. 사용하는 번호가 매겨진 구멍은 정션 박스의 유형에 따라 다릅니다.

그림 1: 주니퍼 액세스 포인트용 범용 장착 브래킷(APBR-U) Universal Mounting Bracket (APBR-U) for Juniper Access Points

AP를 벽에 장착하는 경우 다음 사양의 나사를 사용하십시오.

  • 나사 머리의 직경: 1/4인치 (6.3의 mm)

  • 길이: 최소 2인치 (50.8의 mm)

다음 표에는 특정 장착 옵션에 사용해야 하는 브래킷 구멍이 나와 있습니다.

구멍 번호 장착 옵션
1

  • 미국 단일 갱 정션 박스

  • 3.5인치 라운드 정션 박스

  • 4인치 라운드 정션 박스
2

  • 미국 더블 갱 정션 박스

  • 벽

  • 천장
3

  • US 4인치 정사각형 정션 박스
4

  • EU 정션 박스

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.

단일 갱 또는 3.5인치 또는 4인치 원형 정션 박스에 액세스 포인트 장착

미국 단일 갱 또는 3.5인치에 액세스 포인트(AP)를 장착할 수 있습니다. 또는 4인치. AP와 함께 배송되는 범용 마운팅 브래킷(APBR-U)을 사용한 원형 정션 박스. 단일 갱 정션 박스에 AP를 마운트하려면:
  1. 두 개의 나사를 사용하여 장착 브래킷을 단일 갱 정션 박스에 부착합니다. 그림 1과 같이 2로 표시된 구멍에 나사를 삽입했는지 확인하십시오.

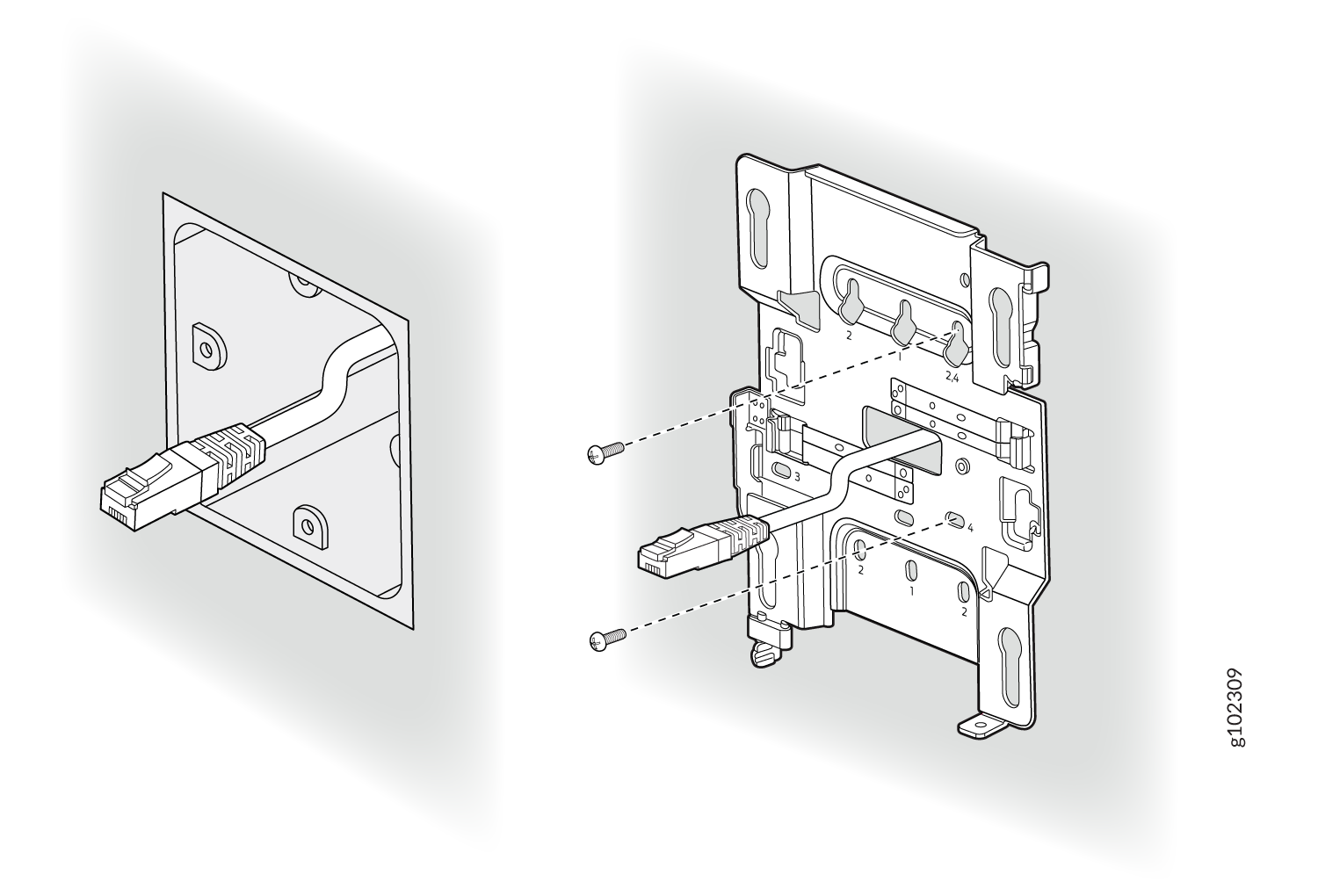

    그림 2: APBR-U 장착 브래킷을 단일 갱 정션 박스 Attach the APBR-U Mounting Bracket to the Single-Gang Junction Box 에 부착
  2. 브래킷을 통해 이더넷 케이블을 연장합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.

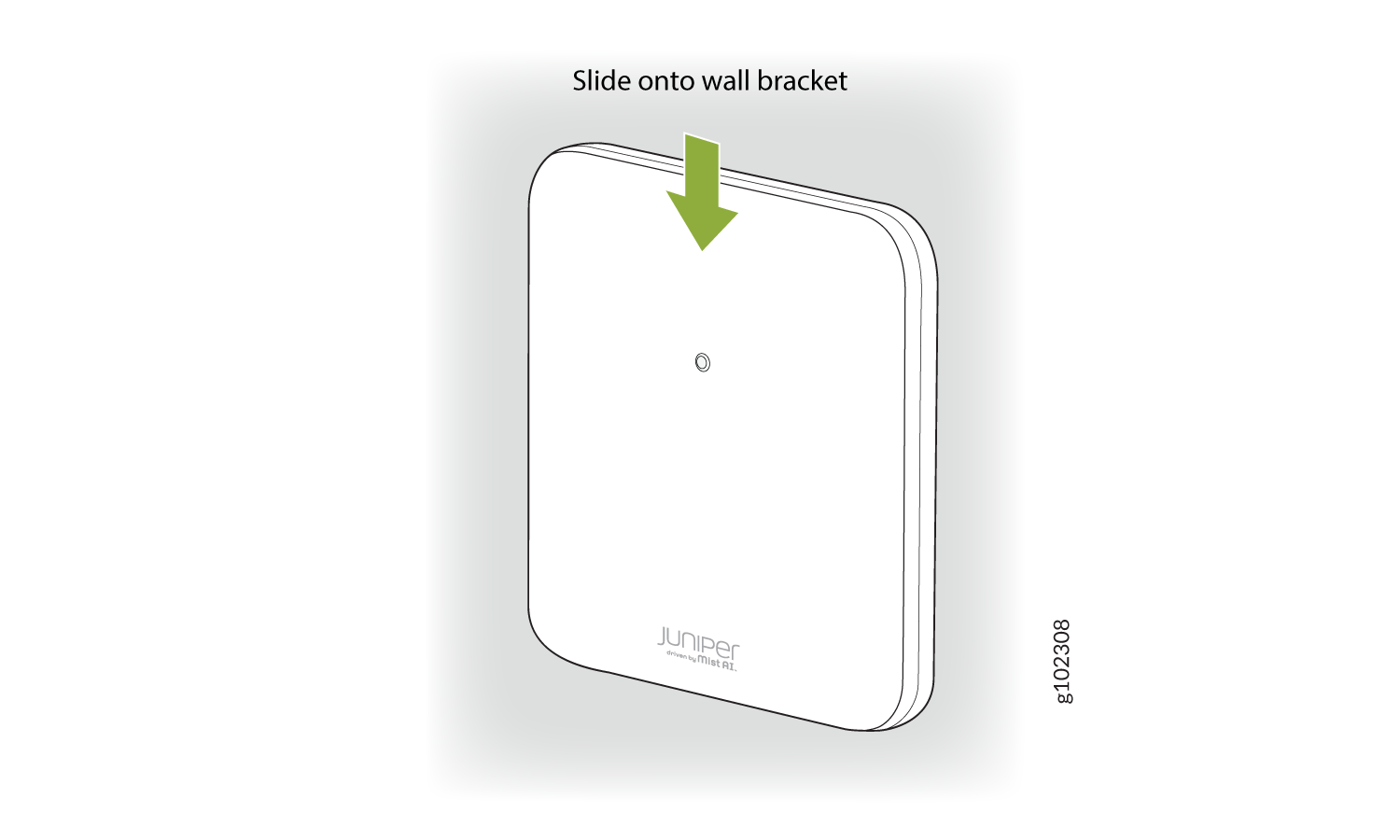

    그림 3: 단일 갱 정션 박스 Mount the AP on the Single-Gang Junction Box 에 AP 장착

This is a US single gang box and it attaches as shown here. And the AP would be installed normally.

This is a US 3 and 1/2 inch round and the BR-U attaches as shown here. And the AP would be installed normally. This is a US 4-inch round and the BR-U attaches as shown here. And the AP would be installed normally.

이중 갱 정션 박스에 액세스 포인트 마운트

AP와 함께 배송되는 범용 마운팅 브래킷(APBR-U)을 사용하여 더블 갱 정션 박스에 액세스 포인트(AP)를 마운트할 수 있습니다. 이중 갱 정션 박스에 AP를 마운트하려면:
  1. 4개의 나사를 사용하여 장착 브래킷을 이중 갱 정션 박스에 부착합니다. 그림 2와 같이 4로 표시된 구멍에 나사를 삽입했는지 확인하십시오.

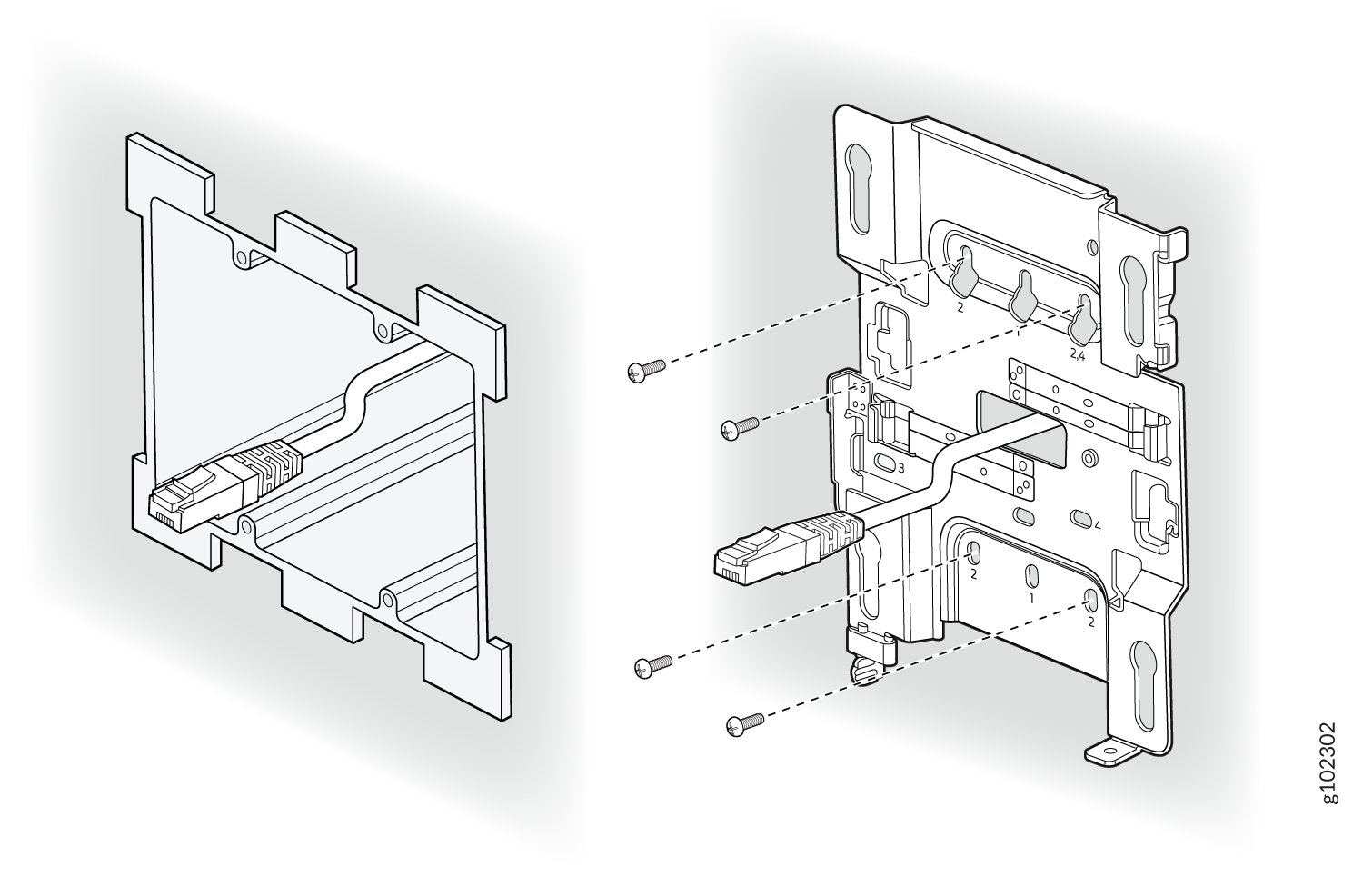

    그림 4: APBR-U 장착 브래킷을 이중 갱 정션 박스 Attach the APBR-U Mounting Bracket to the Double-Gang Junction Box 에 부착
  2. 브래킷을 통해 이더넷 케이블을 연장합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.
    그림 5: 이중 갱 정션 박스 Mount the AP on the Double-Gang Junction Box 에 AP 장착

This is a US double gang box, and it attaches as shown here. And the AP would be installed normally

EU 정션 박스에 액세스 포인트 마운트

AP와 함께 제공되는 범용 마운팅 브래킷(APBR-U)을 사용하여 EU 정션 박스에 액세스 포인트(AP)를 마운트할 수 있습니다. EU 정션 박스에 AP를 마운트하려면,
  1. 두 개의 나사를 사용하여 마운팅 브래킷을 EU 정션 박스에 부착합니다. 그림 4와 같이 6으로 표시된 구멍에 나사를 삽입했는지 확인하십시오.
    그림 6: APBR-U 장착 브래킷을 EU 정션 박스 Attach the APBR-U Mounting Bracket to an EU Junction Box 에 부착
  2. 브래킷을 통해 이더넷 케이블을 연장합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.
    그림 7: EU 정션 박스 Mount an Access Point on an EU Junction Box 에 액세스 포인트 장착

US 4인치 정사각형 정션 박스에 액세스 포인트 마운트

US 4-in에 액세스 포인트(AP)를 장착합니다. 정사각형 정션 박스:
  1. 두 개의 나사를 사용하여 장착 브래킷을 4인치 사각 정션 박스에 부착합니다. 그림 3과 같이 8로 표시된 구멍에 나사를 삽입했는지 확인하십시오.
    그림 8: 장착 브래킷(APBR-U)을 US 4인치 정사각형 정션 박스 Attach the Mounting Bracket (APBR-U) to a US 4-Inch Square Junction Box 에 부착
  2. 브래킷을 통해 이더넷 케이블을 연장합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.
    그림 9: 미국 4인치 정사각형 정션 박스 Mount the AP on a US 4-Inch Square Junction Box 에 AP 장착

This is a US 4 inch square mount and attaches as shown here. And the AP would be installed normally.

9/16인치 또는 15/16인치 T-바에 액세스 포인트 장착

9/16인치에 액세스 포인트(AP)를 장착하려면. 또는 15/16인치. 천장 T-바:
  1. 범용 마운팅 브래킷(APBR-U)을 T-바에 부착합니다.
    그림 10: 장착 브래킷(APBR-U)을 9/16인치 또는 15/16인치에 부착합니다. T-바 Attach the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  2. 브래킷이 제자리에 잠겨 있음을 나타내는 뚜렷한 딸깍 소리가 들릴 때까지 브래킷을 돌립니다.

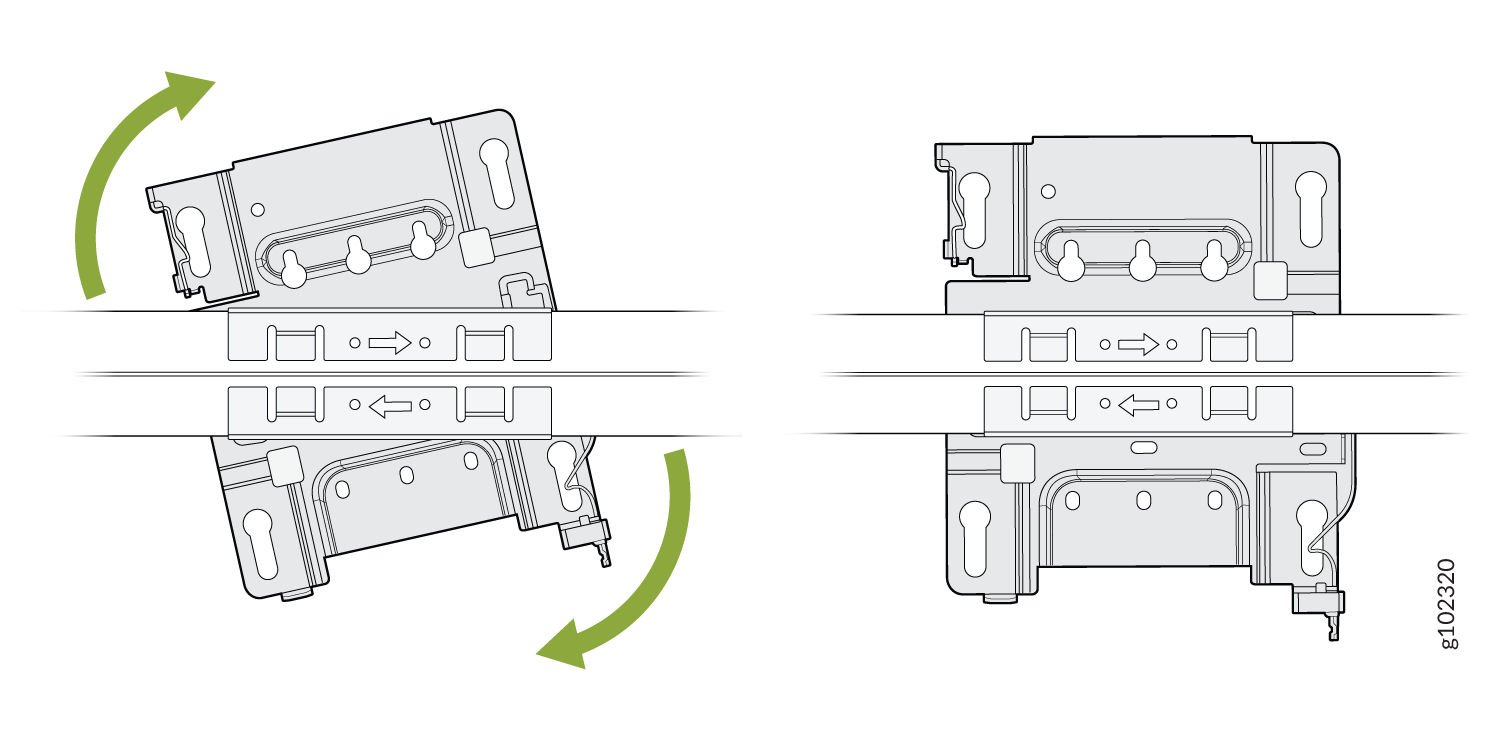

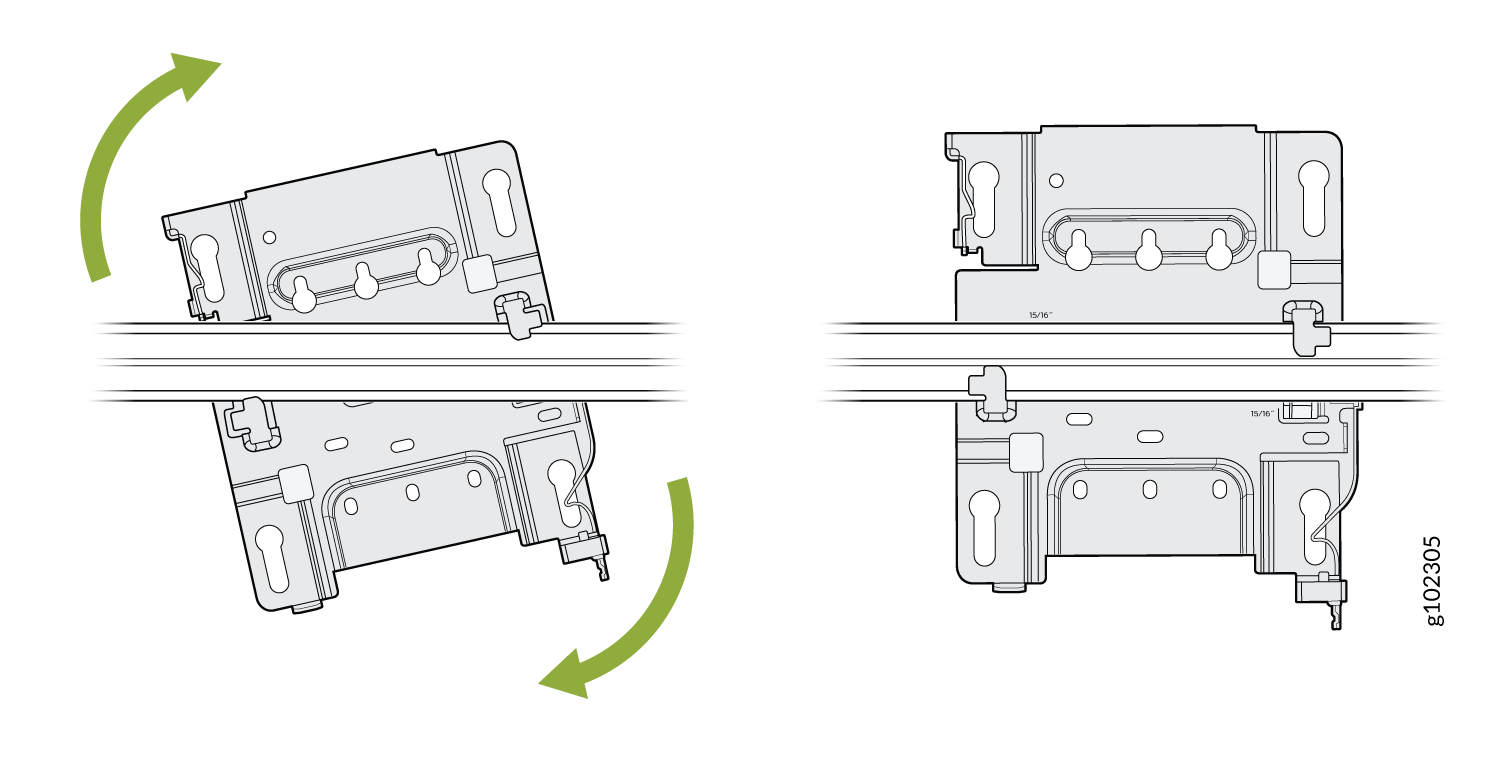

    그림 11: 장착 브래킷(APBR-U)을 9/16인치 또는 15/16인치에 잠급니다. T-바 Lock the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  3. 장착 브래킷의 열쇠 구멍이 AP의 어깨 나사와 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 고정합니다.

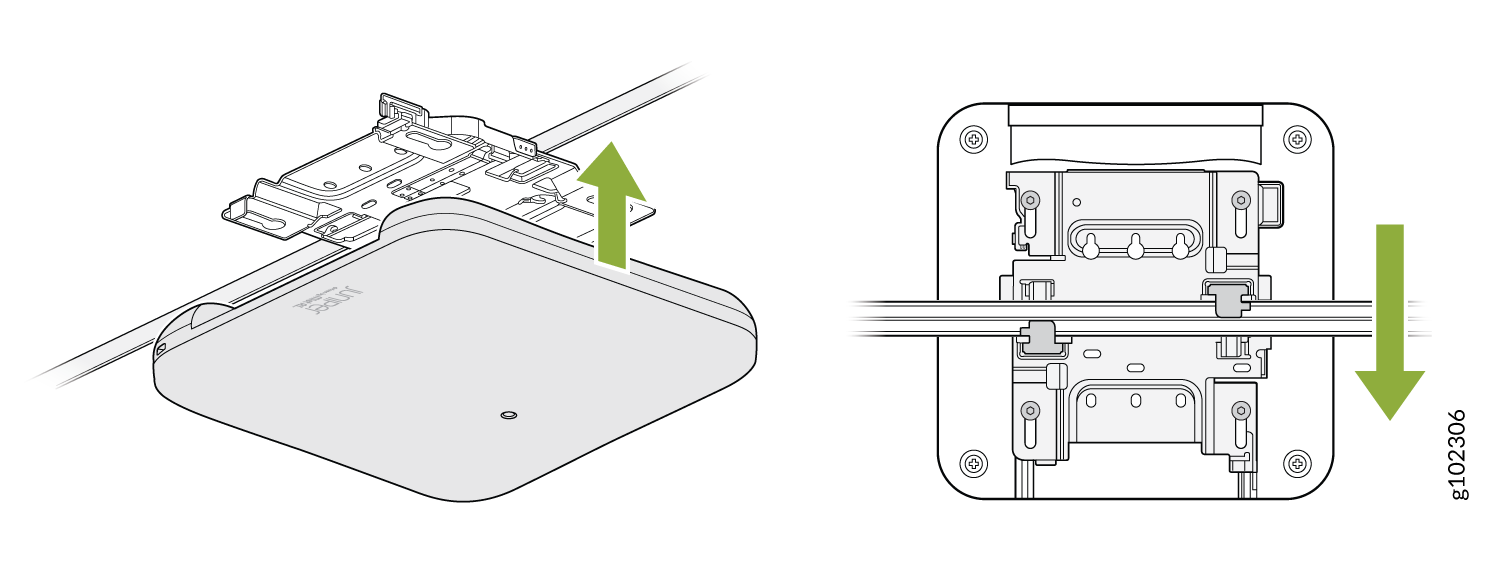

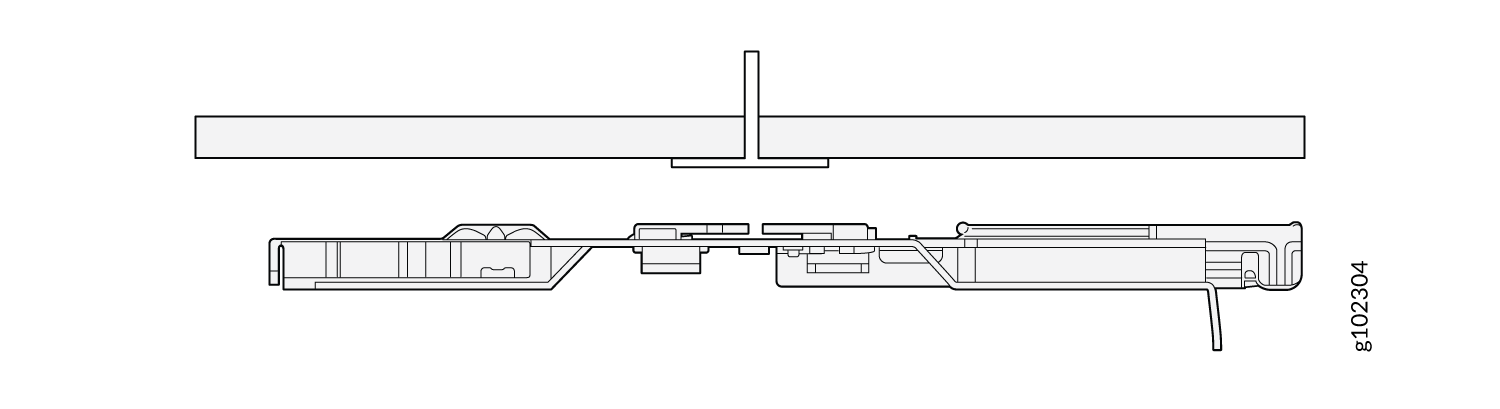

    그림 12: AP를 9/16인치 또는 15/16인치에 연결합니다. T-바 Attach the AP to a 9/16-in. or 15/16-in. T-Bar

You can directly connect to 9/16ths or 15/16ths T-bar by using these flanges and inserting the bracket as shown. You will hear a click when properly installed. To disconnect, please press the clips as shown and remove the AP. The AP would then be hung as shown. Again, to remove the AP, you must gently press the security lever while you slide it out.

오목한 15/16인치 T-바에 액세스 포인트 장착

오목한 15/15인치에 액세스 포인트(AP)를 장착하려면 마운팅 브래킷(APBR-U)과 함께 어댑터(ADPR-ADP-RT15)를 사용해야 합니다. 천장 T-바. ADPR-ADP-RT15 어댑터는 별도로 주문해야 합니다.
  1. ADPR-ADP-RT15 어댑터를 T-바에 부착합니다.

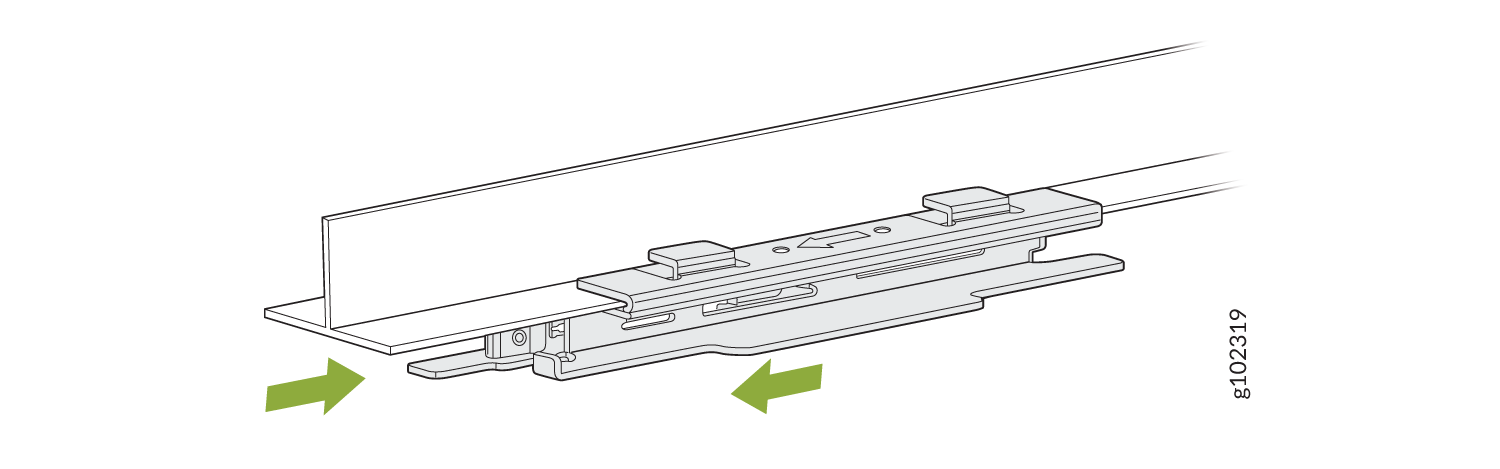

    그림 13: ADPR-ADP-RT15 어댑터를 T-Bar Attach the ADPR-ADP-RT15 Adapter to the T-Bar 에 부착
  2. 범용 마운팅 브래킷(APBR-U)을 어댑터에 부착합니다. 브래킷이 제자리에 잠겨 있음을 나타내는 뚜렷한 딸깍 소리가 들릴 때까지 브래킷을 돌립니다.
    그림 14: ADPR-ADP-RT15 어댑터에 장착 브래킷(APBR-U) 부착 Attach the Mounting Bracket (APBR-U) to the ADPR-ADP-RT15 Adapter
  3. 장착 브래킷의 열쇠 구멍이 AP의 어깨 나사와 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 고정합니다.

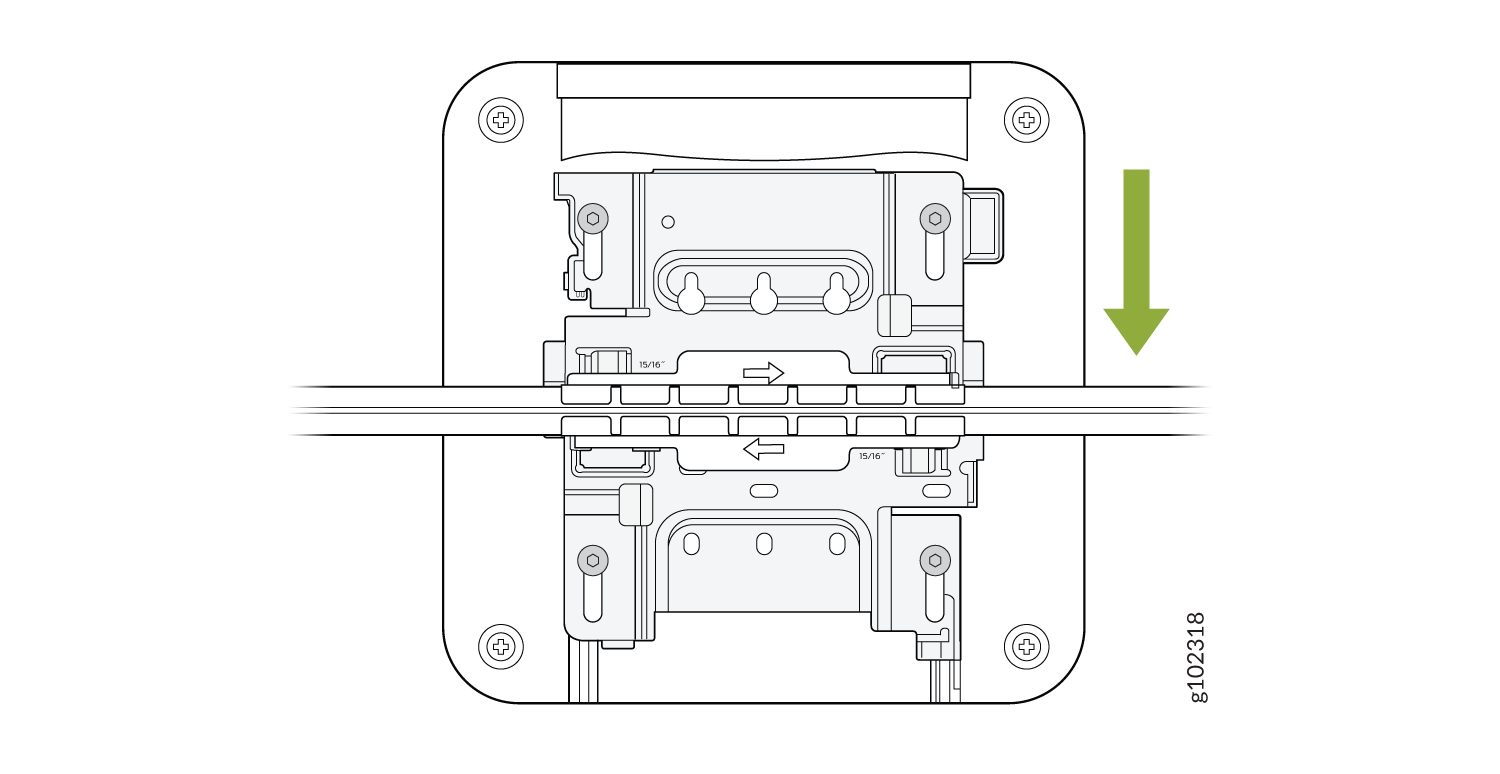

    그림 15: 오목한 15/16인치 T-바 Attach the AP to a Recessed 15/16-Inch T-Bar 에 AP 연결

오목한 9/16인치 T-바 또는 채널 레일에 액세스 포인트 장착

오목한 9/16인치에 액세스 포인트(AP)를 장착합니다. 천장 T-바의 경우 마운팅 브래킷(APBR-U)과 함께 ADPR-ADP-CR9 어댑터를 사용해야 합니다.
  1. ADPR-ADP-CR9 어댑터를 T-바 또는 채널 레일에 부착합니다.

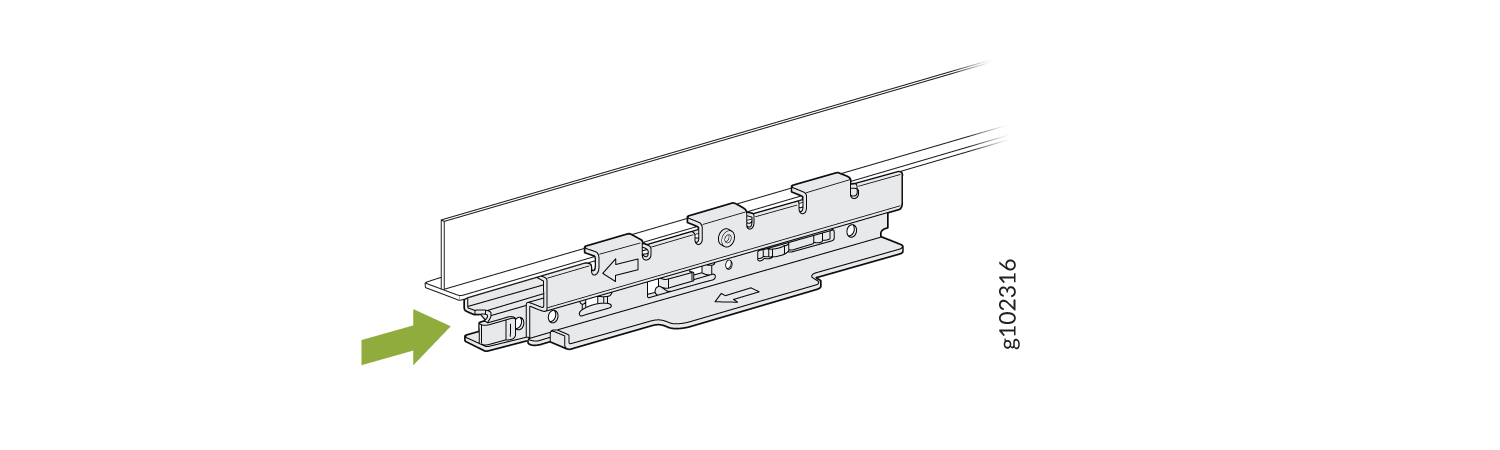

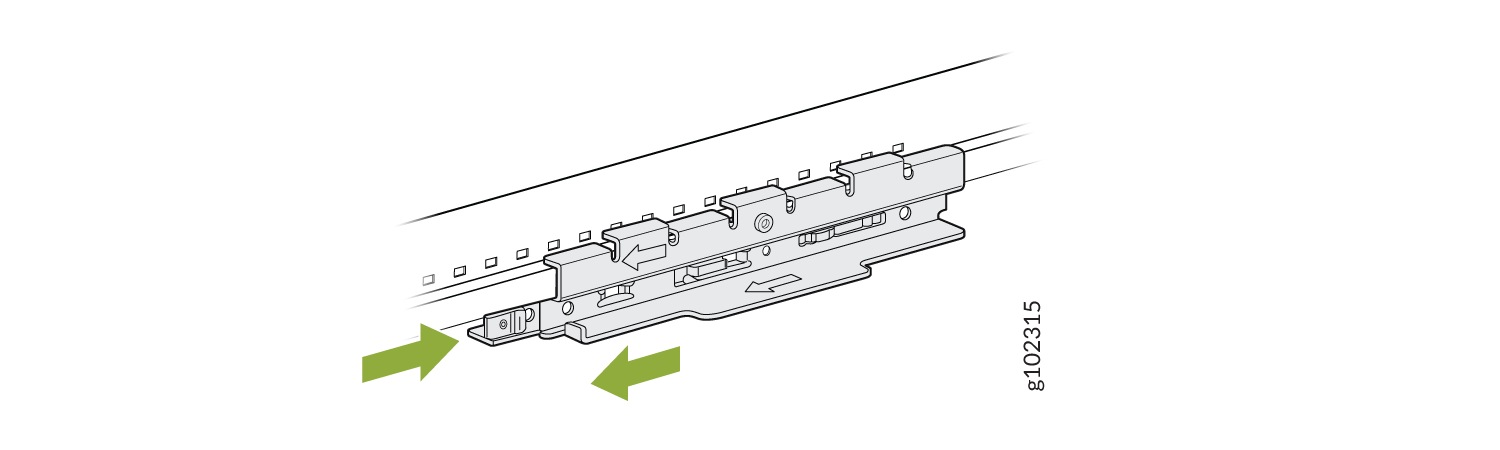

    그림 16: ADPR-ADP-CR9 어댑터를 오목한 9/16인치 T-바 Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch T-Bar 에 부착
    그림 17: ADPR-ADP-CR9 어댑터를 오목한 9/16인치 채널 레일 Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch Channel Rail 에 연결
  2. 범용 마운팅 브래킷(APBR-U)을 어댑터에 부착합니다. 브래킷이 제자리에 잠겨 있음을 나타내는 뚜렷한 딸깍 소리가 들릴 때까지 브래킷을 돌립니다.
    그림 18: APBR-U 장착 브래킷을 ADPR-ADP-CR9 어댑터 Attach the APBR-U Mounting Bracket to the ADPR-ADP-CR9 Adapter 에 부착
  3. 장착 브래킷의 열쇠 구멍이 AP의 어깨 나사와 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 고정합니다.

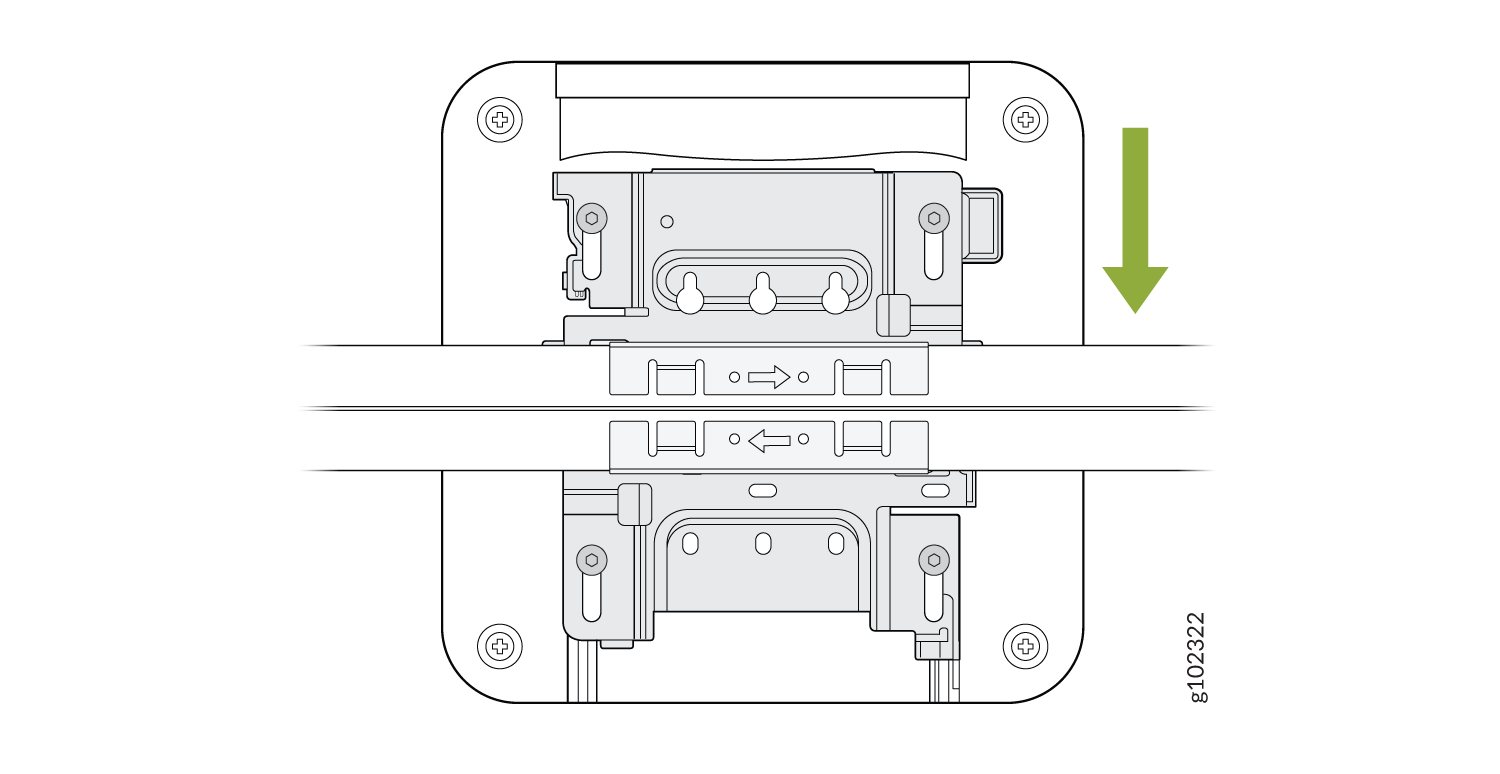

    그림 19: AP를 오목한 9/16인치에 연결합니다. T-바 또는 채널 레일 Attach the AP to a Recessed 9/16-in. T-Bar or Channel Rail

For recessed channel ceilings, we use this mount as shown to clip onto the channel. You could then attach the BRU just like you did with the T-bar install shown earlier. To remove it, it's the same process. Sometimes you need to mount to a recessed T-bar and this is the adapter for that, the same theory as the channel adapter.

1.5인치 T-바에 액세스 포인트 장착

1.5인치에 액세스 포인트(AP)를 장착합니다. 천장 T-바, ADPR-ADP-WS15 어댑터가 필요합니다. 어댑터는 별도로 주문해야 합니다.
  1. ADPR-ADP-WS15 어댑터를 T-바에 부착합니다.

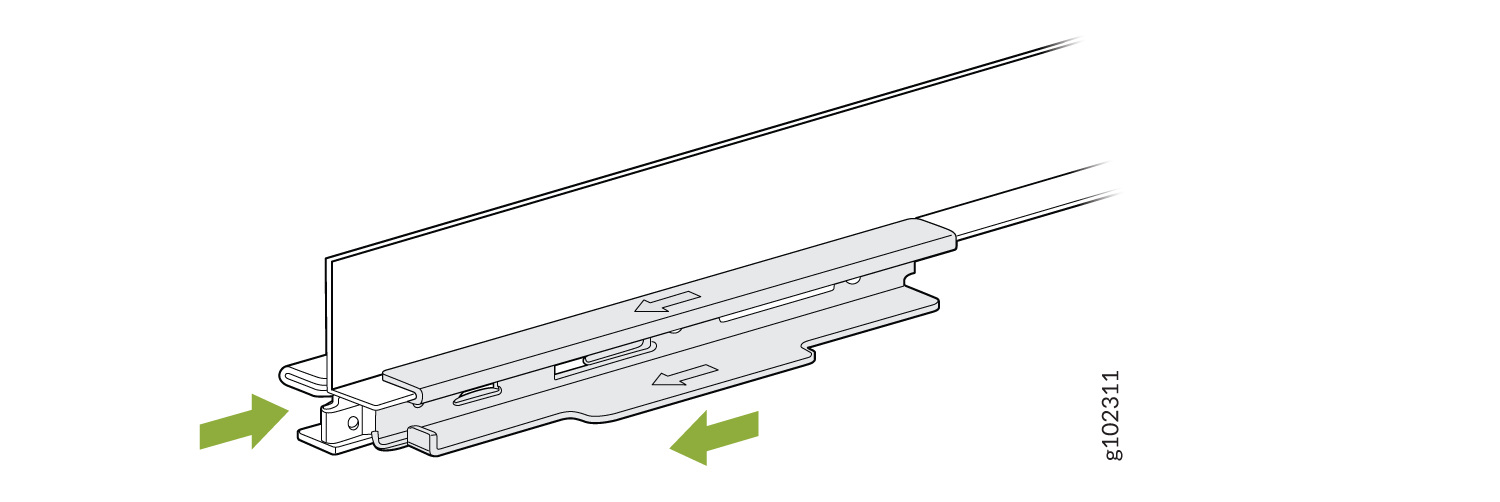

    그림 20: ADPR-ADP-WS15 어댑터를 1.5인치 T-바 Attach the ADPR-ADP-WS15 Adapter to a 1.5-Inch T-Bar 에 연결
  2. 범용 마운팅 브래킷(APBR-U)을 어댑터에 부착합니다. 브래킷이 제자리에 잠겨 있음을 나타내는 뚜렷한 딸깍 소리가 들릴 때까지 브래킷을 돌립니다.
    그림 21: APBR-U 장착 브래킷을 ADPR-ADP-WS15 어댑터 Attach the APBR-U Mounting Bracket to the ADPR-ADP-WS15 Adapter 에 부착
  3. 장착 브래킷의 열쇠 구멍이 AP의 어깨 나사와 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 고정합니다.

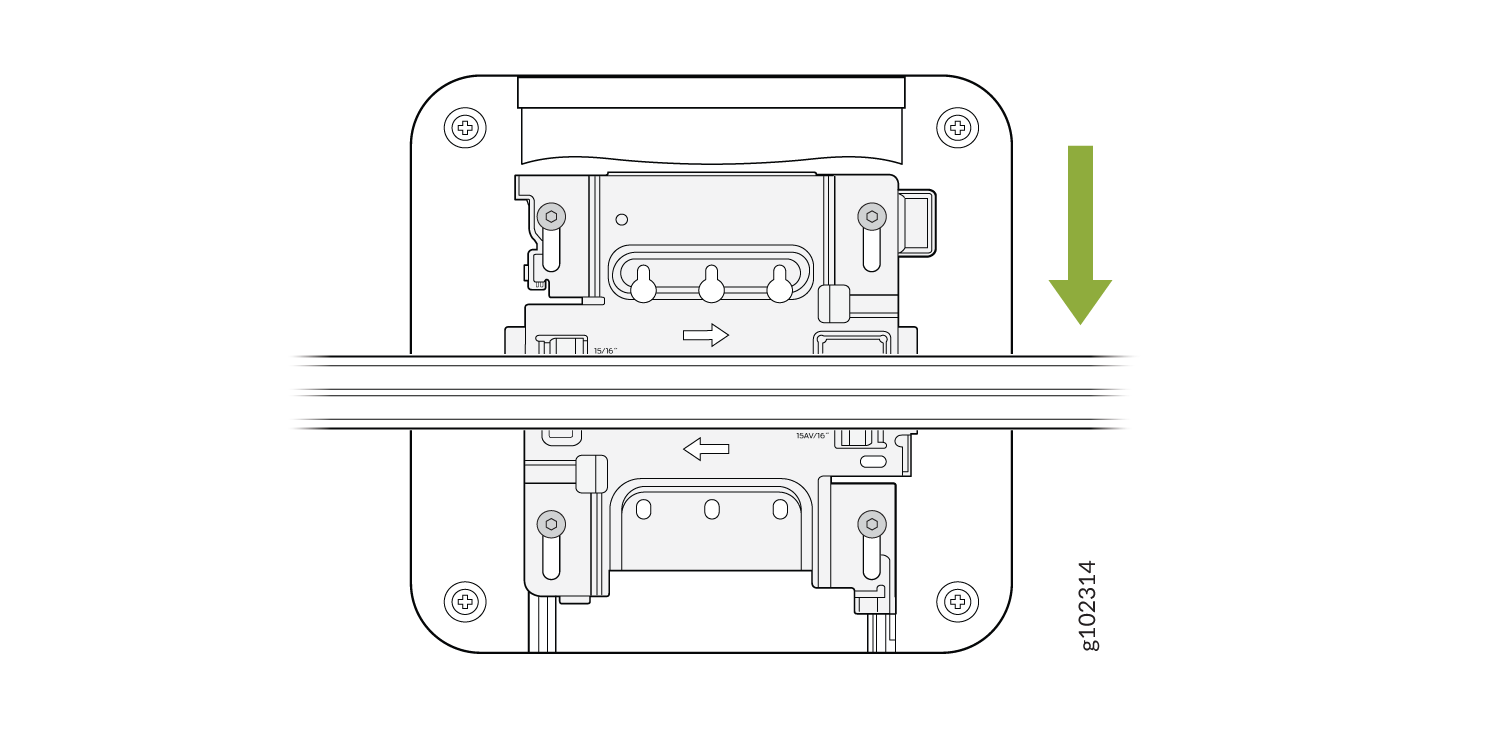

    그림 22: AP를 1.5인치 T-바 Attach the AP to a 1.5-Inch T-Bar 에 연결

1/2인치 나사산 막대에 액세스 포인트 장착

1/2인치에 액세스 포인트(AP)를 장착합니다. 나사산 막대의 경우 APBR-ADP-T12 브래킷 어댑터와 범용 장착 브래킷 APBR-U를 사용해야 합니다.
  1. APBR-ADP-T12 브래킷 어댑터를 APBR-U 마운팅 브래킷에 부착합니다. 브래킷이 제자리에 잠겨 있음을 나타내는 뚜렷한 딸깍 소리가 들릴 때까지 브래킷을 돌립니다.

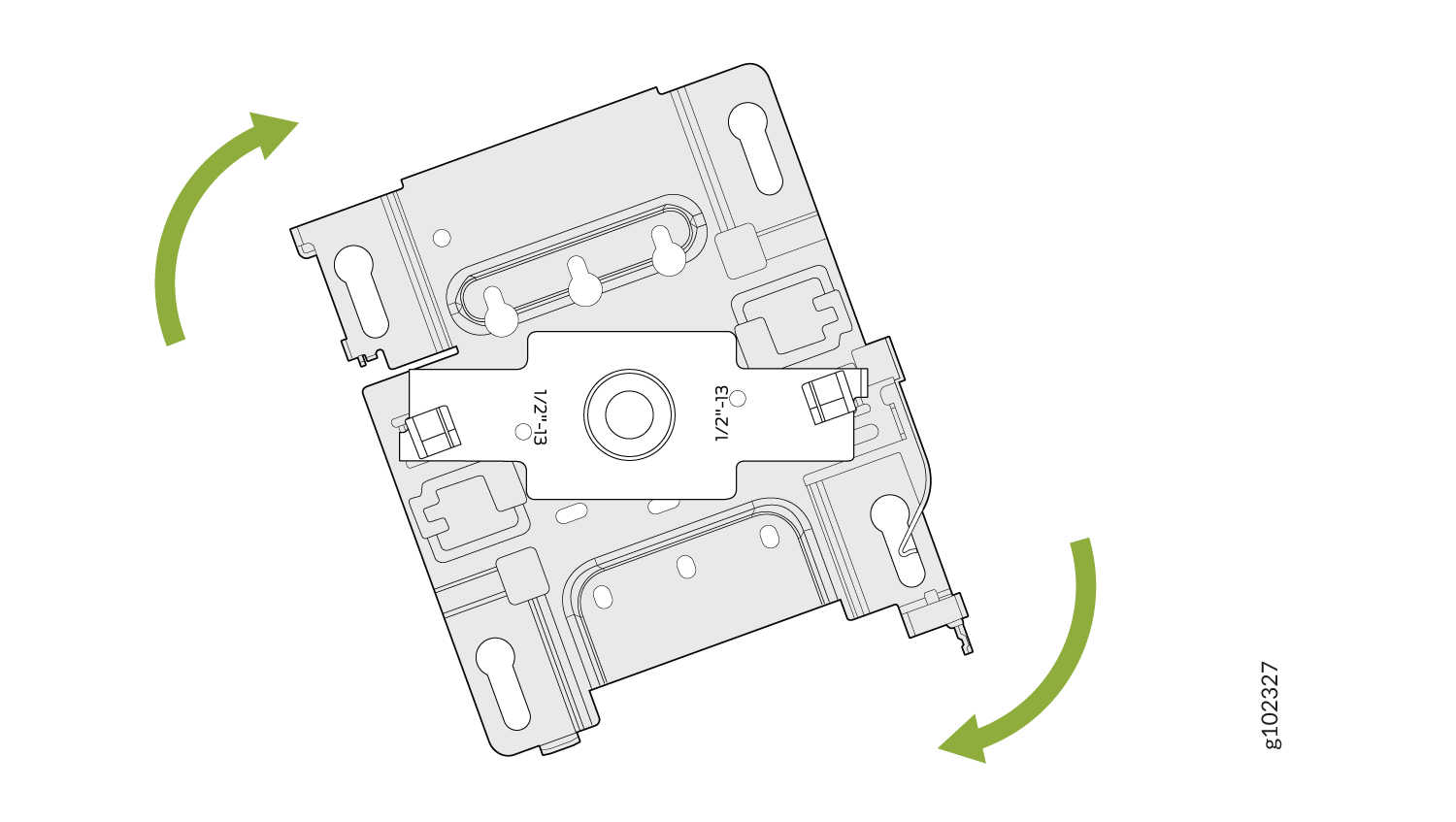

    그림 23: APBR-ADP-T12 브래킷 어댑터를 APBR-U 장착 브래킷 Attach the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket 에 부착
  2. 나사를 사용하여 어댑터를 브래킷에 고정합니다.

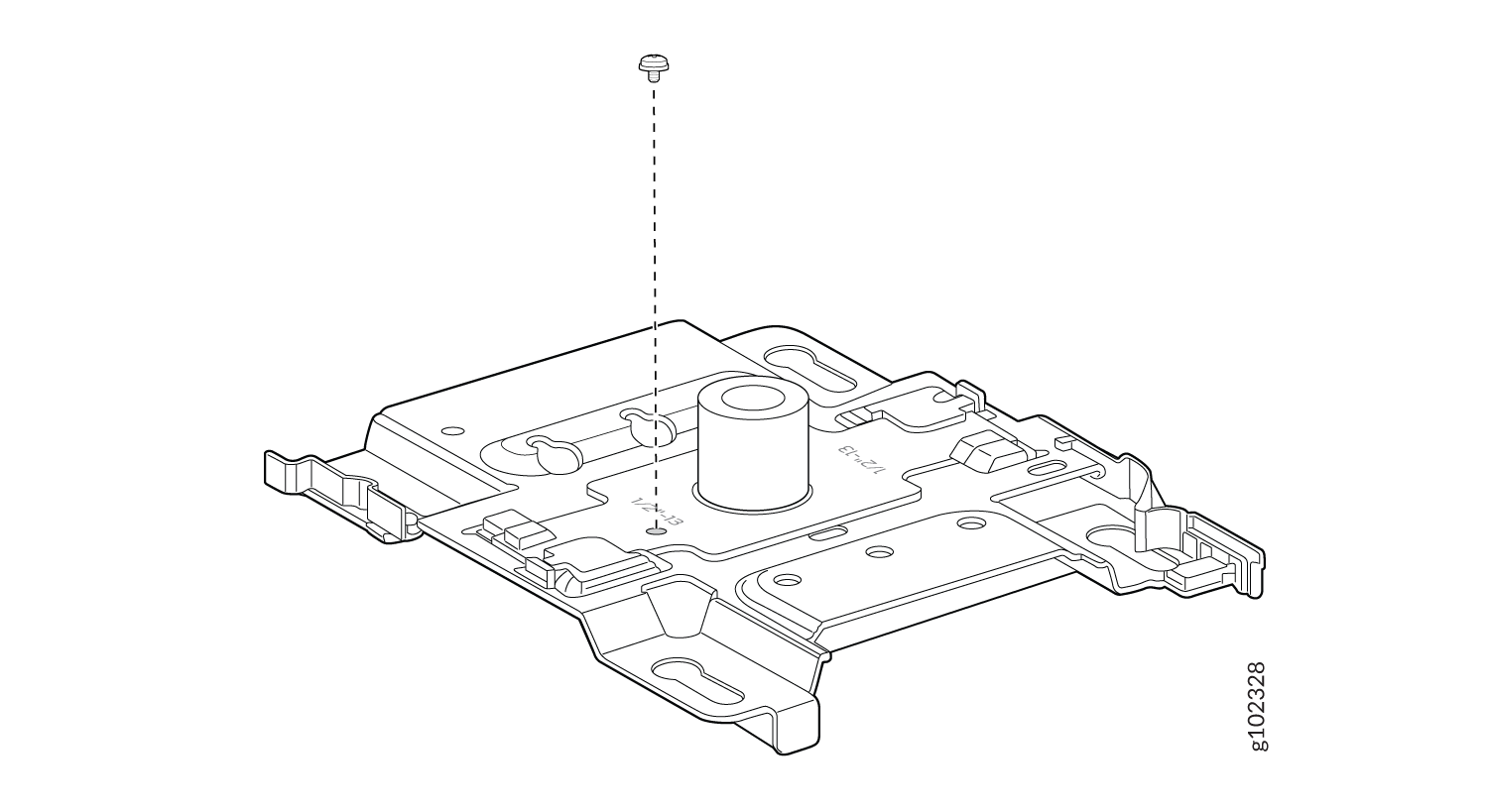

    그림 24: APBR-ADP-T12 브래킷 어댑터를 APBR-U 장착 브래킷 Secure the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket 에 고정
  3. 제공된 잠금 와셔와 너트를 사용하여 브래킷 어셈블리(브래킷 및 어댑터)를 1/2인치 나사산 막대에 부착합니다

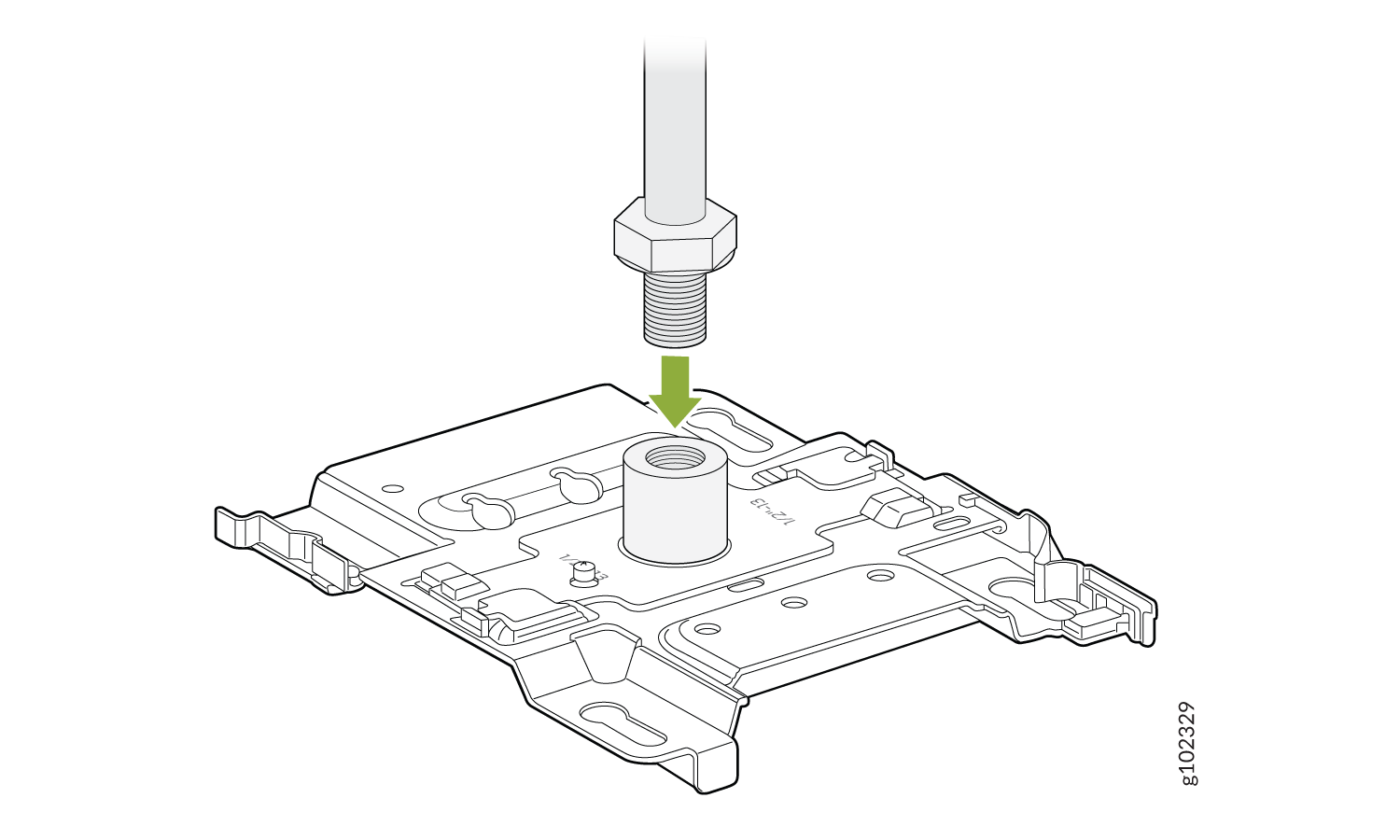

    그림 25: APBR-ADP-T12 및 APBR-U 브래킷 어셈블리를 1/2인치 나사산 막대 Attach the APBR-ADP-T12 and APBR-U Bracket Assembly to the ½-Inch Threaded Rod 에 부착
  4. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.

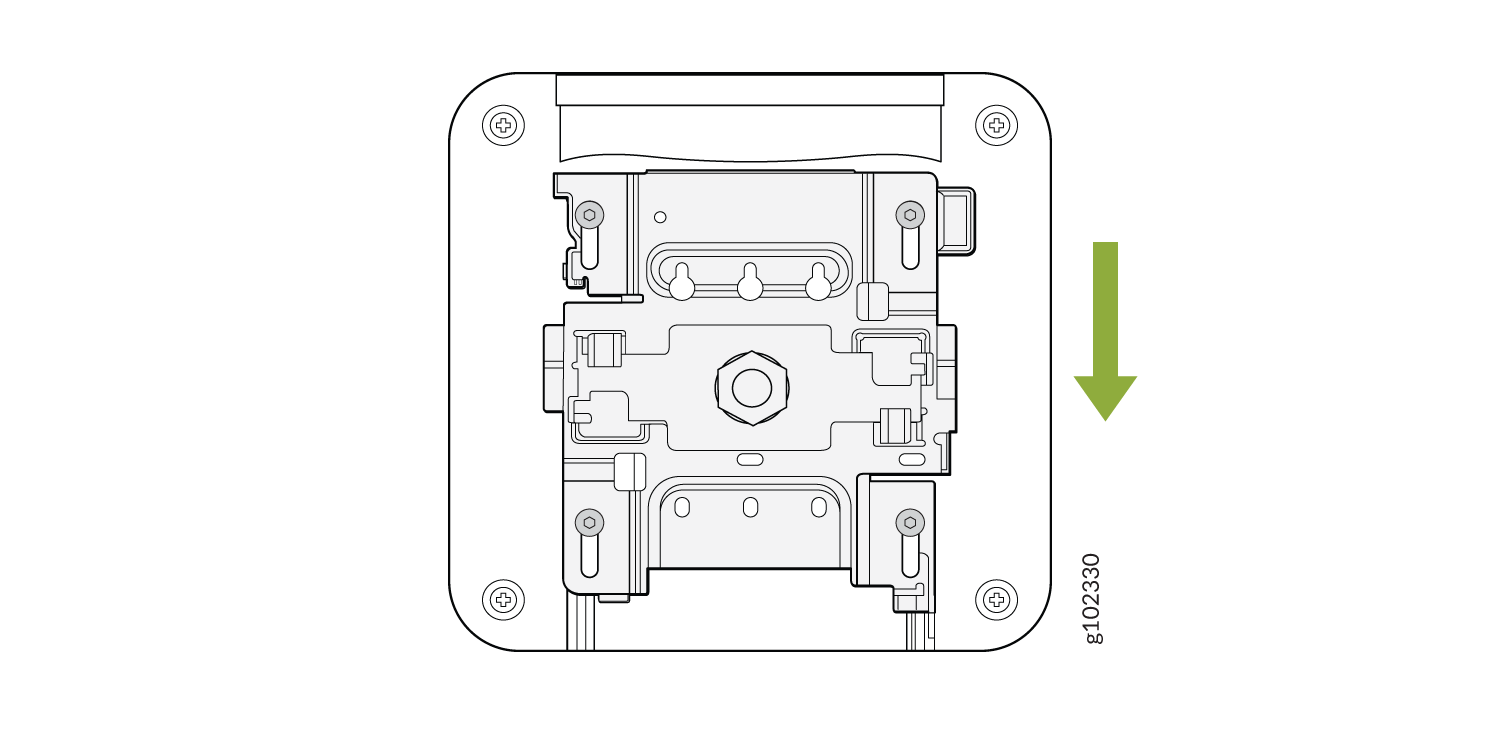

    그림 26: 1/2인치에 AP를 장착합니다. 실을 꿴 막대 Mount the AP on a 1/2-in. Threaded Rod

5/8인치 나사산 막대에 AP32, AP33, AP41 또는 AP43 액세스 포인트 장착

5/8인치에 AP32, AP33, AP41 또는 AP43을 장착합니다. 나사산 로드의 경우 별도로 주문해야 하는 APBR-T58 마운팅 브래킷을 사용해야 합니다.
  1. 제공된 잠금 와셔와 너트를 사용하여 APBR-T58 브래킷을 나사산 막대에 부착합니다.

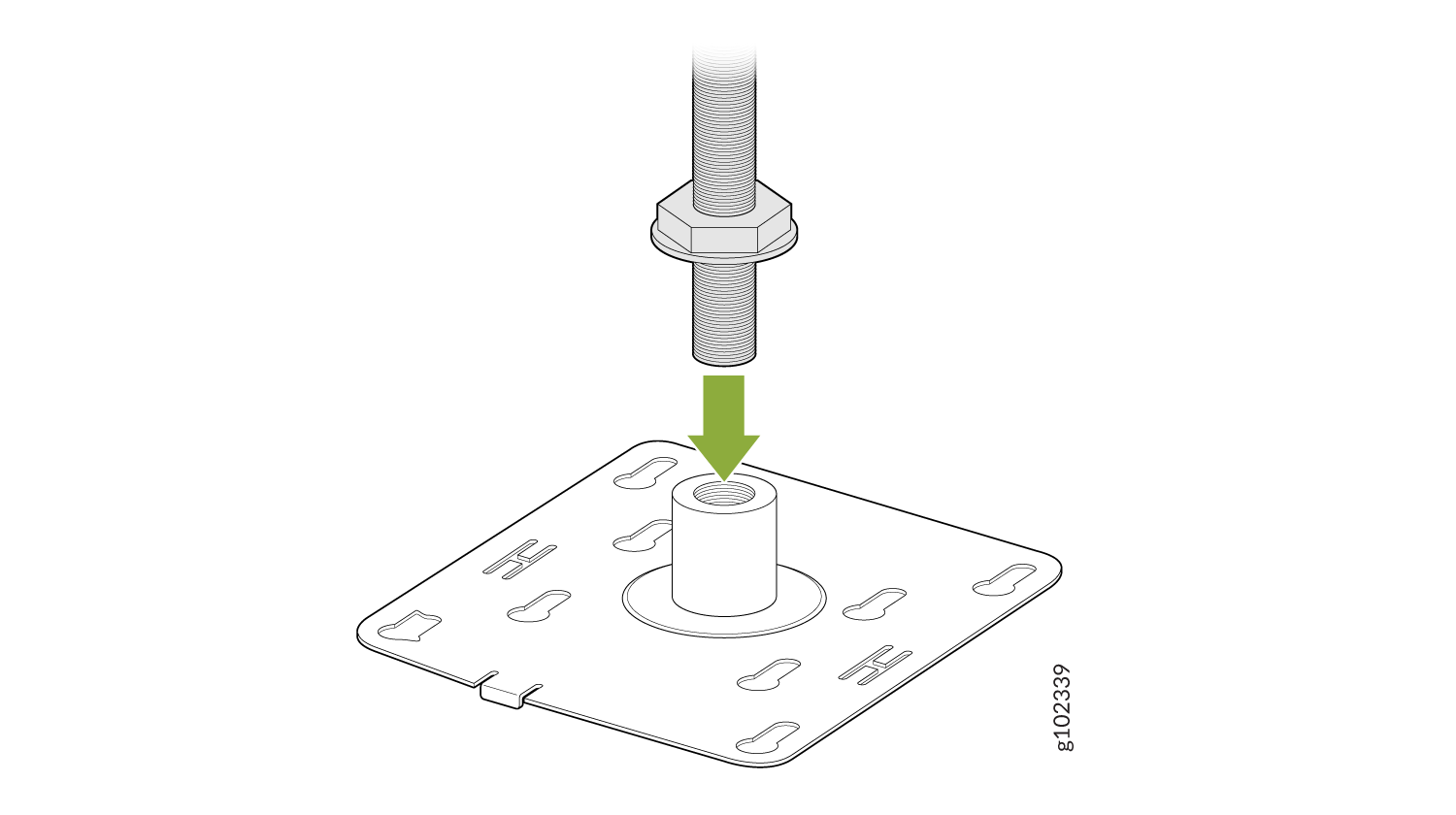

    그림 27: APBR-T58 브래킷을 5/8인치에 부착합니다. 실을 꿴 막대 Attach the APBR-T58 Bracket to a 5/8-in. Threaded Rod
  2. 어깨 나사가 부착된 AP와 함께 제공되지 않은 경우 어깨 나사 4개를 AP에 연결합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 정렬되도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.

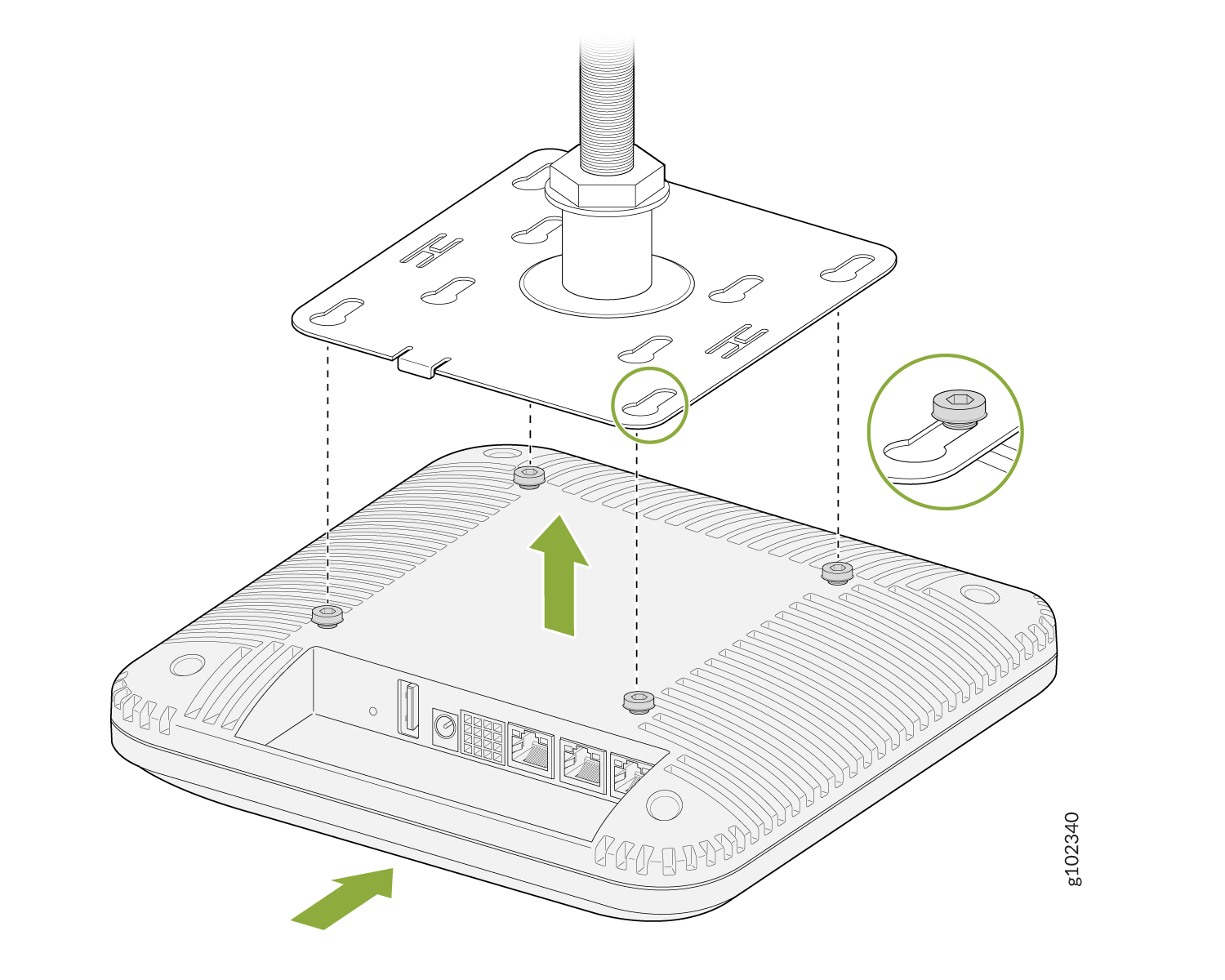

    그림 28: 5/8인치에 AP32, AP33, AP41 또는 AP43을 장착합니다. 실을 꿴 막대 Mount an AP32, AP33, AP41, or AP43 on a 5/8-in. Threaded Rod

This is a different bracket meant to be hung with a 5 eighth inch threaded rod. For EMEA there is a M16 or 16 millimeter version. It attaches as shown.

16mm 나사산 막대에 AP32, AP33, AP41 또는 AP43 액세스 포인트 장착

16mm 나사산 로드에 AP32, AP33, AP41 또는 AP43을 장착하려면 별도로 주문해야 하는 APBR-M16 브래킷이 필요합니다.
  1. 제공된 잠금 와셔와 너트를 사용하여 APBR-M16 브래킷을 나사산 막대에 부착합니다.

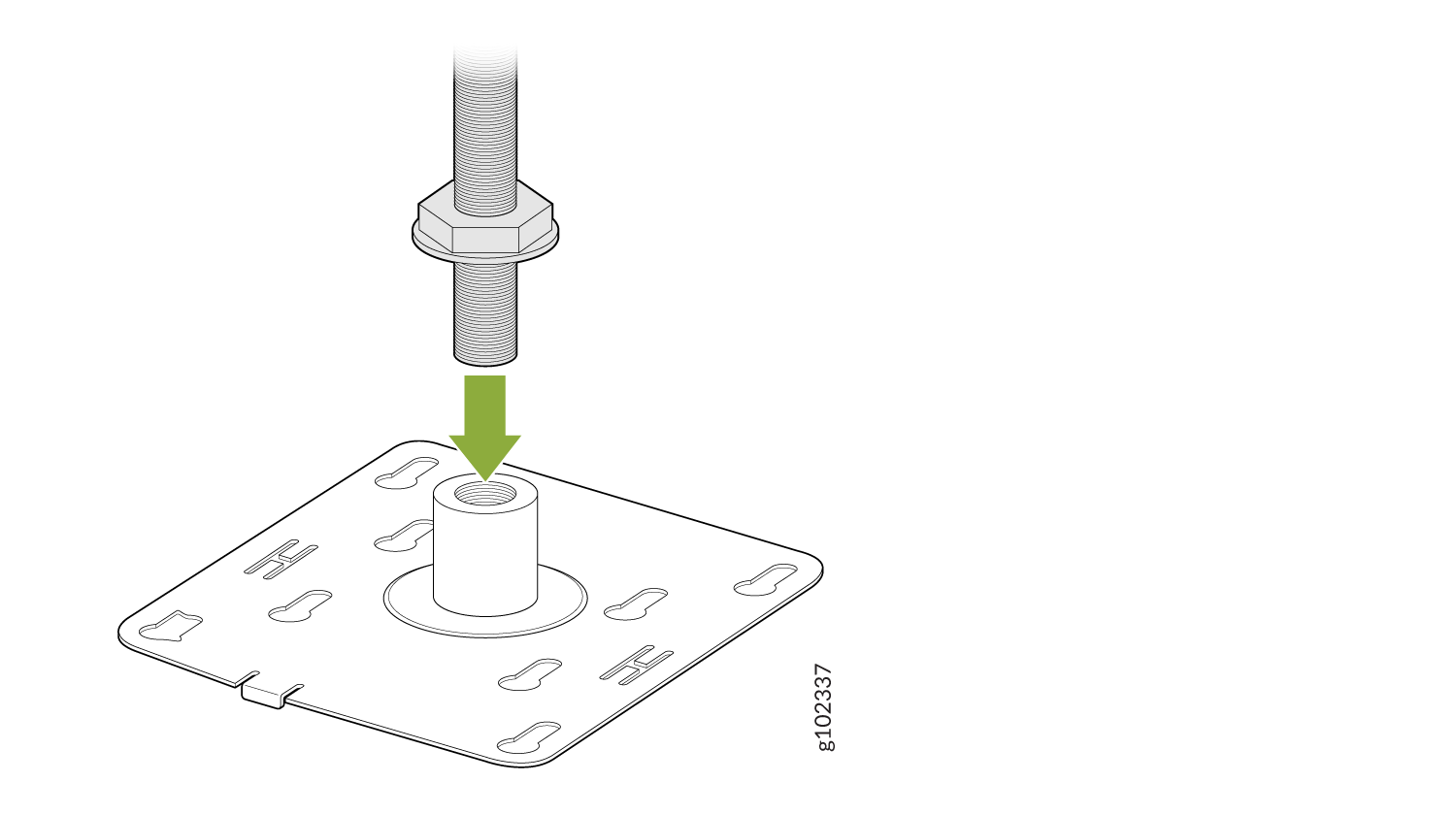

    그림 29: APBR-T58 브래킷을 16mm 나사산 막대 Attach the APBR-T58 Bracket to a 16-mm Threaded Rod 에 부착
  2. AP가 어깨 나사가 설치된 상태로 배송되지 않은 경우 AP에 어깨 나사 4개를 설치합니다.
  3. AP의 어깨 나사가 장착 브래킷의 열쇠 구멍과 맞물리도록 AP를 배치합니다. AP를 제자리에 밀어 잠급니다.

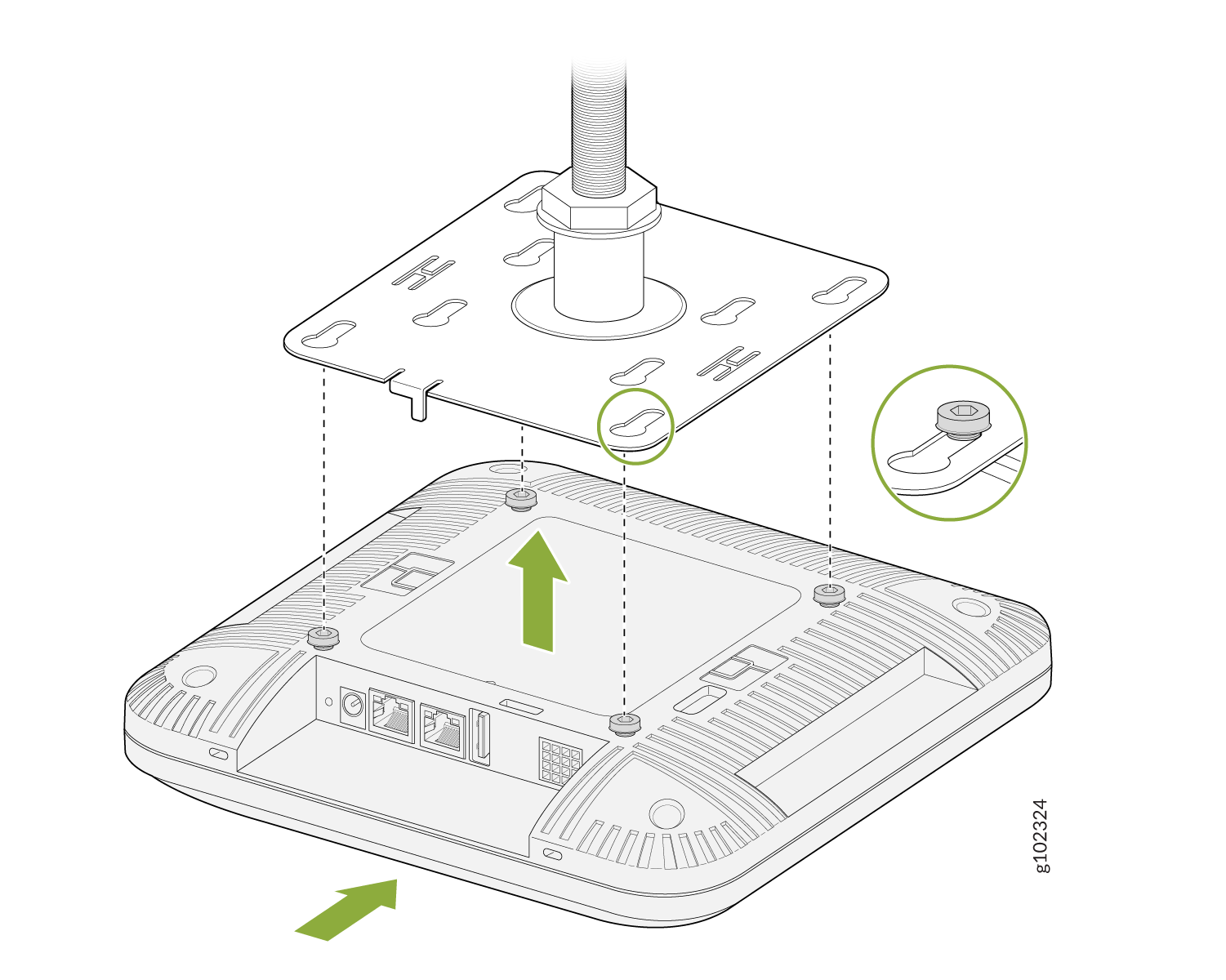

    그림 30: 16mm 나사산 막대에 AP32, AP33, AP41 또는 AP43 장착 Mount the AP32, AP33, AP41, or AP43 on a 16-mm Threaded Rod
