SCU設定

SCUの設定

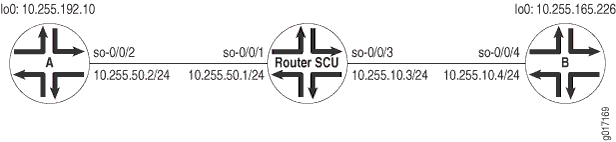

図1:SCUトポロジー図 Network topology diagram: Device A with IP 10.255.192.10 and Device B with IP 10.255.192.22 connected via Router SCU with interfaces ge-0/0/0 to ge-0/0/5 displaying specific IPs.

図1 は、3台のルーターを使用した基本的なSCU構成を示しています。送信元ルーターAおよびBは、監視対象のプレフィックスとしてループバックアドレスを使用します。ほとんどの設定タスクと実際の監視は、トランジットルーターSCUで行われます。

ルーター A で設定を開始します。ルーターAのループバックアドレスには、ルーターSCUのソースクラスAに割り当てられるプレフィックスの発信元が含まれています。ただし、このルーターではSCU処理は行われません。したがって、基本的なOSPFルーティング用にルーターAを設定し、OSPFプロセスにループバックインターフェイスとインターフェイス so-0/0/2 を含めてください。

ルーターA:

この例では、ルーターSCUがアクティビティの大部分を処理します。ルーターSCUで、 [edit interfaces interface-name unit unit-number family inet accounting] 階層レベルのインバウンドおよびアウトバウンドインターフェイスでソースクラスの使用を有効にします。予想されるトラフィック(入力、出力、またはこの場合は両方)を必ず指定してください。

次に、ルーターAおよびBからのループバックアドレスのプレフィックスと一致するルートフィルターポリシーステートメントを設定します。ポリシーに、ルーターA からのパケットを scu-class-a という名前の1つのグループに分類し、ルーターB からのパケットを scu-class-bという名前の2番目のクラスに分類するステートメントを含めます。複数の用語を含む単一のポリシーが効率的に使用されていることに注目してください。

最後に、ポリシーを転送テーブルに適用します。

ルーターSCU

ルーターBの設定タスクを完了します。ルーターAが送信元プレフィックスを提供するのと同様に、ルーターBのループバックアドレスは、ルーターSCUで scu-class-b に割り当てられたプレフィックスと一致します。この場合も、このルーターではSCU処理は行われないため、基本的なOSPFルーティング用にルーターB を設定し、ループバックインターフェイスとインターフェイス so-0/0/4 をOSPFプロセスに含めます。

ルーターB:

作業の検証

SCUが正常に機能していることを確認するには、以下のコマンドを使用します。

  • show interfaces interface-name statistics

  • show interfaces interface-name (extensive | detail)

  • show route (extensive | detail)

  • show interfaces source-class source-class-name interface-name

  • clear interface interface-name statistics

SCUの統計情報は、 output ステートメントを設定したアウトバウンドSCUインターフェイスで必ず確認する必要があります。SCUの機能を確認するには、次の3つの手順を実行できます。

  1. SCU対応ルーター上のすべてのカウンターをクリアし、それらが空であることを確認します。

  2. あるエッジルーターから別のエッジルーターにpingを送信して、SCU対応ルーター全体でSCUトラフィックを生成します。

  3. アウトバウンドインターフェイスでカウンターが正しく増加していることを確認します。

次のセクションは、設定例で使用されたこれらのコマンドの出力を示しています。
