例：複雑な正規表現によるルーティングポリシーのテスト
この例では、 コマンドを使用してルーティング・ポリシーをテストし、実稼働環境に適用する前にそのポリシー が期待通りの結果を生成することを確認する方法を示しています。test policy 正規表現、特に複雑な正規表現は、正しく理解するのが難しい場合があります。この例では、 コマンドを使用して、正規表現が 意図した効果を持っていることを確認する方法を示しています。test policy
要件
この例を構成する前に、デバイスの初期化以上の特別な構成は必要ありません。
概要
この例では、外部BGP(EBGP)接続を持つ2つのルーティングデバイスを示しています。デバイスR2は、BGPセッションを使用して、デバイスR1に顧客ルートを送信します。これらのスタティックルートには、複数のコミュニティ値が付加されています。
user@R2> show route match-prefix 172.16.* detail
inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:1 64510:10 64510:11 64510:100 64510:111
172.16.2.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:2 64510:20 64510:22 64510:200 64510:222
172.16.3.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:3 64510:30 64510:33 64510:300 64510:333
172.16.4.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Reject
Address: 0x8fd0dc4
Next-hop reference count: 8
State: <Active Int Ext>
Local AS: 64511
Age: 21:32:13
Validation State: unverified
Task: RT
Announcement bits (1): 0-KRT
AS path: I
Communities: 64510:4 64510:40 64510:44 64510:400 64510:444複雑な正規表現をテストするために、デバイスR2にはルートを検索する と呼ばれる ポリシーがあります。test-regex ポリシーは次のように構成されます。
policy-statement test-regex {
term find-routes {
from community complex-regex;
then accept;
}
term reject-the-rest {
then reject;
}
}
community complex-regex members "^64510:[13].*$";
この正規表現は、1 または 3 で始まるコミュニティ値に一致します。
トポロジー

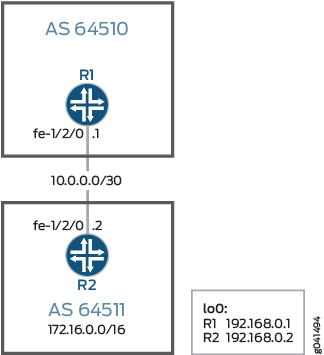

図 1は、サンプルのネットワークを示しています。
図 1: 複雑な正規表現のルーティングポリシーテスト
CLIクイック構成は、図 1でのすべてのデバイスの設定を示しています。
セクション#configuration271__policy-test-regex-stは、デバイスR2の手順を説明します。
設定
CLIクイック構成
この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]階層レベルのCLIにコマンドをコピー＆ペーストしてください。
デバイスR1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.2 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
デバイスR2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64510 set protocols bgp group ext neighbor 10.0.0.1 set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set policy-options policy-statement send-static term 2 then reject set policy-options policy-statement test-regex term find-routes from community complex-regex set policy-options policy-statement test-regex term find-routes then accept set policy-options policy-statement test-regex term reject-the-rest then reject set policy-options community complex-regex members "^64510:[13].*$" set routing-options static route 172.16.1.0/24 reject set routing-options static route 172.16.1.0/24 community 64510:1 set routing-options static route 172.16.1.0/24 community 64510:10 set routing-options static route 172.16.1.0/24 community 64510:11 set routing-options static route 172.16.1.0/24 community 64510:100 set routing-options static route 172.16.1.0/24 community 64510:111 set routing-options static route 172.16.2.0/24 reject set routing-options static route 172.16.2.0/24 community 64510:2 set routing-options static route 172.16.2.0/24 community 64510:20 set routing-options static route 172.16.2.0/24 community 64510:22 set routing-options static route 172.16.2.0/24 community 64510:200 set routing-options static route 172.16.2.0/24 community 64510:222 set routing-options static route 172.16.3.0/24 reject set routing-options static route 172.16.3.0/24 community 64510:3 set routing-options static route 172.16.3.0/24 community 64510:30 set routing-options static route 172.16.3.0/24 community 64510:33 set routing-options static route 172.16.3.0/24 community 64510:300 set routing-options static route 172.16.3.0/24 community 64510:333 set routing-options static route 172.16.4.0/24 reject set routing-options static route 172.16.4.0/24 community 64510:4 set routing-options static route 172.16.4.0/24 community 64510:40 set routing-options static route 172.16.4.0/24 community 64510:44 set routing-options static route 172.16.4.0/24 community 64510:400 set routing-options static route 172.16.4.0/24 community 64510:444 set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64511
手順
ステップバイステップでの手順
次の例では、設定階層内のさまざまなレベルに移動する必要があります。CLI のナビゲーションについては、CLIユーザー・ガイド の コンフィギュレーション・モードでのCLIエディタの使用を参照してください。
デバイスR2 を設定するには：
インターフェイスを設定します。
[edit interfaces] user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30 user@R2# set lo0 unit 0 family inet address 192.168.0.2/32
BGP を設定します。
デバイスR2とのBGPピアリングセッションにインポートポリシーを適用します。
[edit protocols bgp group ext] user@R2# set type external user@R2# set peer-as 64510 user@R2# set neighbor 10.0.0.1
スタティックルートを送信するルーティングポリシーを設定します。
[edit policy-options policy-statement send-static] user@R2# set term 1 from protocol static user@R2# set term 1 then accept user@R2# set term 2 then reject
正規表現をテストするルーティング ポリシーを設定します。
[edit policy-options policy-statement test-regex] user@R2# set term find-routes from community complex-regex user@R2# set term find-routes then accept user@R2# set term reject-the-rest then reject [edit policy-options community] user@R2# set complex-regex members "^64510:[13].*$"
スタティックルートを設定し、コミュニティ値を付加します。
[edit routing-options static route 172.16.1.0/24] user@R2# set reject user@R2# set community [ 64510:1 64510:10 64510:11 64510:100 64510:111 ] [edit routing-options static route 172.16.2.0/24] user@R2# set reject user@R2# set community [ 64510:2 64510:20 64510:22 64510:200 64510:222 ] [edit routing-options static route 172.16.3.0/24] user@R2# set reject user@R2# set community [ 64510:3 64510:30 64510:33 64510:300 64510:333 ] [edit routing-options static route 172.16.4.0/24] user@R2# set reject user@R2# set community [ 64510:4 64510:40 64510:44 64510:400 64510:444 ]
自律システム（AS）番号とルーターIDを設定します。
これは、デバイスR2のルーティングテーブルに影響し、デバイスR1とデバイスR3には影響しません。
[edit routing-options ] user@R2# set router-id 192.168.0.2 user@R2# set autonomous-system 64511
結果
設定モードから、show interfaces 、show protocols、show policy-options、およびshow routing-options のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@R2# show interfaces
fe-1/2/0 {
unit 0 {
family inet {
address 10.0.0.2/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.2/32;
}
}
}
user@R2# show protocols
bgp {
group ext {
type external;
peer-as 64510;
neighbor 10.0.0.1;
}
}
user@R2# show policy-options
policy-statement send-static {
term 1 {
from protocol static;
then accept;
}
term 2 {
then reject;
}
}
policy-statement test-regex {
term find-routes {
from community complex-regex;
then accept;
}
term reject-the-rest {
then reject;
}
}
community complex-regex members "^64510:[13].*$";
user@R2# show routing-options
static {
route 172.16.1.0/24 {
reject;
community [ 64510:1 64510:10 64510:11 64510:100 64510:111 ];
}
route 172.16.2.0/24 {
reject;
community [ 64510:2 64510:20 64510:22 64510:200 64510:222 ];
}
route 172.16.3.0/24 {
reject;
community [ 64510:3 64510:30 64510:33 64510:300 64510:333 ];
}
route 172.16.4.0/24 {
reject;
community [ 64510:4 64510:40 64510:44 64510:400 64510:444 ];
}
}
router-id 192.168.0.2;
autonomous-system 64511;
デバイスの設定が完了したら、設定モードから commit を入力します。
検証
設定が正常に機能していることを確認します。
どのコミュニティが正規表現に一致するかをテストする
目的
コマンドを使用して、正規表現とそのポリシー をテストできます。test policypolicy-name
アクション
デバイスR2で、 コマンドを実行します 。
test policy test-regex 0/0user@R2> test policy test-regex 0/0 inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.1.0/24 *[Static/5] 1d 00:32:50 Reject 172.16.3.0/24 *[Static/5] 1d 00:32:50 Reject Policy test-regex: 2 prefix accepted, 5 prefix rejectedデバイスR2で、数字2の任意の数のインスタンスを含むコミュニティ値と一致するように正規表現を変更します。
[edit policy-options community complex-regex] user@R2# delete members "^64510:[13].*$" user@R2# set members "^65020:2+$" user@R2# commit
デバイスR2で、 コマンドを再実行します 。
test policy test-regex 0/0user@R2> test policy test-regex 0/0 inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.2.0/24 *[Static/5] 1d 00:31:36 Reject Policy test-regex: 1 prefix accepted, 6 prefix rejected
意味
172.16.1.0 /24 と 172.16.3.0/24 ルートには、^64510:[13].*$ 式に一致するコミュニティがアタッチされています。172.16.2.0/24ルートには、^65020:2+$式に一致するコミュニティがあります。
