ルーティングインスタンスのSNMPを設定する

ルーティング インスタンスの SNMP サポートについて

Junos OSでは、すべてのルーティングインスタンスのSNMPマネージャーが、対応するルーティングインスタンスや論理システムネットワークに関連するSNMPデータをリクエストおよび管理できます。

Junos OSの場合:

  • デフォルト以外のルーティング インスタンスや論理システムからのクライアントは、所属するルーティング インスタンスや論理システム ネットワーク上でのみ、MIB オブジェクトにアクセスして SNMP 操作を行うことができます。

  • デフォルトのルーティングインスタンスからのクライアントは、すべてのルーティングインスタンスと論理システムネットワークに関連する情報にアクセスできます。

  • Junos管理ルーティングインスタンス()は特殊なインスタンスです。mgmt_junos 管理ルーティングインスタンスからのクライアントは、デフォルトのルーティングインスタンスにいるかのように扱われ、すべてのルーティングインスタンスと論理システムネットワークに関連する情報にアクセスできます。

Junos OSリリース8.4以前は、デフォルトルーティングインスタンス(inet.0)のSNMPマネージャーのみがMIBオブジェクトにアクセスできました。

仮想プライベート ネットワーク(VPN)サービスの提供の増加に伴い、この機能は、特定のルーティング インスタンスの SNMP データを取得する必要があるサービス プロバイダーにとって特に便利です(「」を参照してください )。図 1サービス プロバイダーは、この情報を自社の管理ニーズに使用したり、顧客が使用するためにデータをエクスポートしたりできます。

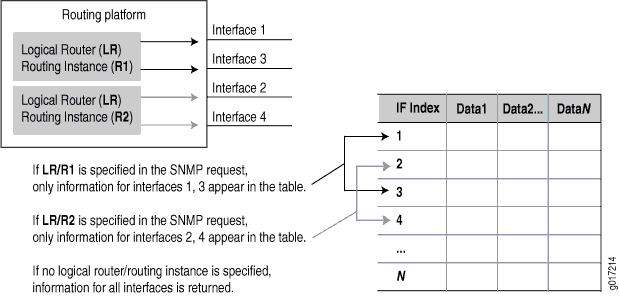

図 1: ルーティング インスタンスの SNMP データルーティング インスタンスの SNMP データ

要求でルーティング インスタンスが指定されていない場合、SNMP エージェントは以前と同様に動作します。

  • ルーティング テーブル以外のオブジェクトの場合、すべてのインスタンスが公開されます。

  • ルーティング テーブル オブジェクトの場合、既定のルーティング インスタンスに関連付けられているオブジェクトのみが公開されます。

    注:

    実際のプロトコルデータユニット(PDU)は、デフォルト(inet.0)のルーティングインスタンス上で交換されますが、返されるデータの内容は、リクエストPDUで指定されたルーティングインスタンスによって決まります。

SNMPv3管理ルーティングインスタンス

Junos OS 19.4R1以降、必要なルーティングインスタンスでSNMPv3管理インターフェイスを設定することで、イングレスルーティングインスタンスに固有ではなく、すべてのルーティングインスタンスと論理システムネットワークに関連する情報にアクセスできます。管理インスタンス構成ステートメントは、 階層レベルで設定できます。[edit snmp v3]

メリット

SNMPv3 管理ルーティング インスタンスは、デフォルト以外のルーティング インスタンスからのすべての SNMPv3 リクエストを、デフォルトのルーティング インスタンスからのリクエストであるかのように有効にします。SNMPv3 管理ルーティングインスタンスを使用して、すべてのルーティングインスタンスと論理システムネットワークに関連する情報にアクセスします。

管理ルーティングインスタンスの有効化

SNMPv3 管理ルーティング インスタンスを有効にするには:

  1. 管理インスタンス ステートメントを設定します。

  2. 設定をコミットします。

管理ルーティングインスタンスの削除

SNMPv3 管理ルーティング インスタンスを削除するには:

  1. SNMPv3 管理ルーティングインスタンスステートメントを削除または無効化します。

はデフォルトですべてのルーティングインスタンスにアクセスできるため、[]階層レベルでJunos管理ルーティングインスタンス()を設定することはできません。mgmt_junosedit snmp v3 management-routing-instance <routing-instance>mgmt_junos

ルーティング インスタンスでサポートされる SNMP MIB

表 1 は、Junos OS がサポートするエンタープライズ固有の MIB オブジェクトを示し、SNMP リクエストでルーティング インスタンスが指定された場合のそれらの処理方法を詳細に説明しています。半角ダッシュ (–) は、その項目が該当しないことを示します。

表 1: ルーティング インスタンス(ジュニパーネットワークス MIB)の MIB サポート

オブジェクト

サポートクラス

説明/メモ

JNX製品(1)

製品オブジェクト ID

JNXサービス(2)

サービス

jnxMIBS(3)

jnxボックス解剖学(1)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

MPLS(2)

クラス2

論理システム内のすべてのインスタンスが公開されます。データはルーティングインスタンスレベルに分離されません。

ifJnx(3)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxアラーム(4)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

JNXファイアウォール(5)

クラス4

データはルーティング インスタンスによって分離されません。すべてのインスタンスが公開されます。

jnxDCU(6)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxPingMIB(7)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxTraceRouteMIB(8)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxATM(10)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxIpv6(11)

クラス4

データはルーティング インスタンスによって分離されません。すべてのインスタンスが公開されます。

jnxIpv4(12)

クラス1

jnxIpv4AddrTable(1). 特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxRmon(13)

クラス3

jnxRmonAlarmTable(1). オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxLdp(14)

クラス2

jnxLdpTrapVars(1). 論理システム内のすべてのインスタンスが公開されます。データはルーティングインスタンスレベルに分離されません。

ジェネクスコス(15)

jnxCosIfqStatsTable(1) jnxCosFcTable(2) jnxCosFcIdTable(3) jnxCosQstatTable(4)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxScu(16)

jnxScuStatsTable(1)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxRpf(17)

jnxRpfStatsTable(1)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxCfgMgmt(18)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxPMon(19)

jnxPMonFlowTable(1)

jnxPMonErrorTable(2)

jnxPMonMemoryTable(3)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxSonet(20)

jnxSonetアラームテーブル(1)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxAtmCos(21)

jnxCosAtmVcTable(1)

jnxCosAtmScTable(2)

jnxCosAtmVcQstatsTable(3)

jnxCosAtmTrunkTable(4)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

ipSecFlowMonitorMIB(22)

jnxマック(23)

jnxMacStats(1)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

APSMIB(24)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxシャーシ定義(25)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

jnxVpnMIB(26)

クラス2

論理システム内のすべてのインスタンスが公開されます。データはルーティングインスタンスレベルに分離されません。

jnxSericesInfoMib(27)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

jnxCollectorMIB(28)

クラス1

特定のルーティング インスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

JNXの歴史(29)

jnxSpMIB(32)

クラス3

オブジェクトは、既定の論理システムに対してのみ公開されます。

表 2 は、Junos OSでサポートされているクラス1 MIBオブジェクト(標準およびエンタープライズ固有のMIB)を示しています。クラス1オブジェクトでは、特定のルーティングインスタンスに属する論理インターフェイス(およびその親物理インターフェイス)のみが公開されます。

表 2: クラス 1 MIB オブジェクト(標準およびジュニパー MIB)

クラス

MIB

オブジェクト

クラス1

802.3ad.mib

(dot3adAgg)MIBオブジェクト:

dot3adAggTable

dot3adAggPortListTable

(dot3adAggPort)

dot3adAggPortTable

dot3adAggPortStatsTable

dot3adAggPortDebugTable

rfc2863a.mib

ifTable

ifXTable

ifStackTable

rfc2011a.mib

ipAddrTable

ipNetToMediaTable

rtmib.mib

ipForward (ipCidrRouteTable)

rfc2665a.mib

dot3StatsTable

dot3制御テーブル

dot3PauseTable

rfc2495a.mib

dsx1ConfigTable

dsx1現在のテーブル

dsx1間隔テーブル

dsx1合計表

dsx1FarEndCurrentTable

dsx1FarEndIntervalTable

dsx1FarEndTotalTable

dsx1フラクテーブル...

rfc2496a.mib

dsx3 (dsx3ConfigTable)

rfc2115a.mib

frDlcmiTable (および関連 MIB オブジェクト)

rfc3592.mib

sonetMediumTable (および関連 MIB オブジェクト)

rfc3020.mib

mfrMIB

mfrバンドルテーブル

mfrMibBundleLinkObjects

mfrBundleIfIndexMappingTable

(および関連 MIB オブジェクト)

ospf2mib.mib

すべてのオブジェクト

ospf2trap.mib

すべてのオブジェクト

bgpmib.mib

すべてのオブジェクト

rfc2819a.mib

例:etherStatsTable

クラス1

rfc2863a.mib

例:

ifXtable

ifStackTable

rfc2665a.mib

イーサMIB

rfc2515a.mib

atmMIB オブジェクト

例:

atmInterfaceConfTable

atmVplTable

atmVclTable

rfc2465.mib

IP-V6MIB

例:

ipv6IfTable

ipv6AddrPrefixTable

ipv6NetToMediaTable

ipv6ルートテーブル

rfc2787a.mib

VRRP MIB

rfc2932.mib

ipMRouteMIB

ipMRouteStdMIB

mroutemib.mib

ipMRoute1MIBObjects

isismib.mib

ISISMIB

pimmib.mib

pimMIB

msdpmib.mib

MSDPMIB

jnx-if-extensions.mib

例:

ifJnxTable

ifシャーシテーブル

jnx-dcu.mib

jnxDCU

jnx-atm.mib

例:

jnxAtmIfTable

jnxAtmVCTable

jnxAtmVpTable

jnx-ipv4.mib

jnxipv4

例:jnxIpv4AddrTable

jnx-cos.mib

例:

jnxCosIfqStatsTable

jnxCosQstatTable

jnx-scu.mib

例:jnxScuStatsTable

jnx-rpf.mib

例:jnxRpfStatsTable

jnx-pmon.mib

例:jnxPMonFlowTable

jnx-sonet.mib

例:jnxSonetAlarmTable

クラス1

jnx-atm-cos.mib

例:

jnxCosAtmVcTable

jnxCosAtmVcScTable

jnxCosAtmVcQstatsTable

jnxCosAtmTrunkTable

jnx-mac.mib

例:jnxMacStatsTable

jnx-services.mib

例:jnxSvcFlowTableAggStatsTable

jnx-coll.mib

jnxCollectorMIB

例:

jnxCollPicIfTable

jnxCollFileEntry

表 3 は、Junos OSでサポートされているクラス2 MIBオブジェクト(標準およびエンタープライズ固有のMIB)を示しています。クラス 2 オブジェクトでは、論理システム内のすべてのインスタンスが公開されます。データはルーティングインスタンスレベルに分離されません。

表 3: クラス 2 MIB オブジェクト(標準およびジュニパー MIB)

クラス

MIB

オブジェクト

クラス2

rfc3813.mib

mplsLsrStdMIB

例:

mpls インターフェイス テーブル

mplsInセグメントテーブル

mplsアウトセグメントテーブル

mplsラベルスタックテーブル

mplsXCタブル

(および関連 MIB オブジェクト)

igmpmib.mib

igmpStdMIB

注:

は、実験ツリーにおけるIGMP標準MIBのドラフトバージョンです。igmpmib.mib Junos OSは、元のIGMP標準MIBをサポートしていません。

l3vpnmib.mib

mplsVpnmib

jnx-mpls.mib

例:mplsLspList

jnx-ldp.mib

jnxLdp

例:jnxLdpStatsTable

jnx-vpn.mib

jnxVpnMIB

jnx-bgpmib2.mib

jnxBgpM2実験

表 4 は、Junos OSでサポートされているクラス3 MIBオブジェクト(標準およびエンタープライズ固有のMIB)を示しています。クラス 3 では、オブジェクトは既定の論理システムに対してのみ公開されます。

表 4: クラス 3 MIB オブジェクト(標準およびジュニパー MIB)

クラス

MIB

オブジェクト

クラス3

rfc2819a.mib

rmonEvents

alarmTable

ログテーブル

eventTable

agentxMIB

rfc2925a.mib

ピングミブ

rfc2925b.mib

tracerouteMIB

jnxchassis.mib

jnxBox解剖学

jnx-chassis-alarm.mib

jnxアラーム

デフォルトでは、SRXシリーズファイアウォールは、冗長グループ0(RG0)のプライマリノードでのみjnxAlarms mibにクエリを実行し、セカンダリノードではクエリを実行しません。

jnx-ping.mib

jnxPingMIB

jnx-traceroute.mib

jnxTraceRouteMIB

jnx-rmon.mib

jnxRmonAlarmTable

jnx-cos.mib

例:jnxCosFcTable

jnx-cfgmgmt.mib

例:jnxCfgMgmt

jnx-sonetaps.mib

apsMIBObjects

jnx-sp.mib

jnxSpMIB

ggsn.mib

ejnmobileipABmib

rfc1907.mib

snmpモジュール

snmpモジュール

例:

snmpMIB snmpFrameworkMIB

表 5 は、Junos OSでサポートされているクラス4 MIBオブジェクト(標準およびエンタープライズ固有のMIB)を示しています。クラス4オブジェクトでは、データはルーティングインスタンスによって分離されません。すべてのインスタンスが公開されます。

表 5: クラス 4 MIB オブジェクト(標準およびジュニパー MIB)

クラス

MIB

オブジェクト

クラス4

システム

例:sysORTable

rfc2011a.mib

ip(ipDefaultTTL, ipInReceives)

Icmp

rfc2012a.mib

Tcp

tcpConnTable

ipv6TcpConnTable

rfc2013a.mib

Udp

udpTable

ipv6UdpTable

rfc2790a.mib

hrSystem

rfc2287a.mib

sysApplOBJ

jnx-firewall.mib

jnx ファイアウォール

jnx-ipv6.mib

jnxIpv6

MIB オブジェクトのサポート クラス

ルーティング インスタンスを指定すると、すべてのルーティング関連 MIB オブジェクトが、リクエスト内のルーティング インスタンスが保持するデータを返します。その他のすべての MIB オブジェクトでは、返されるデータはそのルーティング インスタンスに従って分離されます。例えば、そのルーティングインスタンスに割り当てられたインターフェイス(例えば、論理インターフェイス[ifls]およびそれに対応する物理インターフェイス[ifds])のみがSNMPエージェントによって公開されます。同様に、インターフェイスへの明確なアタッチメントを持つオブジェクト(アドレスなど)も分離されます。

アタッチメントがあいまいなオブジェクト(sysApplMIB内のオブジェクトなど)の場合、分離は行われず、すべてのインスタンスがすべての場合に表示されます。

オブジェクトの別のカテゴリは、デフォルトの論理システム内のルーティング インスタンスに関係なく、論理システムが指定されていない場合(デフォルトの論理システム内でのみ)のみ表示されます。このカテゴリーのオブジェクトは、シャーシMIBオブジェクト、SNMPグループ内のオブジェクト、RMONアラーム、イベントおよびロググループ、Ping MIBオブジェクト、設定管理オブジェクト、V3オブジェクトです。

要約すると、ルーティング インスタンスをサポートするため、MIB オブジェクトは次のいずれかのカテゴリに分類されます。

  • クラス 1—データは、リクエスト内のルーティング インスタンスに従って分離されます。これは、最も詳細な分離クラスです。

  • クラス 2 - リクエストで指定された論理システムに従ってデータが分離されます。特定の論理システムに属するすべてのルーティングインスタンスに対して、同じデータが返されます。通常、これは、ルーティングインスタンス情報の抽出が困難なルーティングテーブルオブジェクトや、ルーティングインスタンスが適用されないルーティングテーブルオブジェクトに適用されます。

  • クラス 3 - データはデフォルトの論理システムに対してのみ公開されます。デフォルトの論理システムに属するすべてのルーティングインスタンスに対して、同じデータセットが返されます。別の論理システム (デフォルトではない) を指定した場合、データは返されません。通常、このクラスは、論理システムの変更を監視せず、デフォルトのコンテキストのみを使用してオブジェクトを登録するサブエージェントに実装されたオブジェクト(シャーシMIBオブジェクトなど)に適用されます。

  • クラス 4 - データはルーティング インスタンスによって分離されません。すべてのルーティングインスタンスに同じデータが返されます。通常、これは、論理システムの変更を監視し、論理システムの変更ごとにすべてのオブジェクトを登録または登録解除するサブエージェントに実装されたオブジェクトに適用されます。ルーティング インスタンスによって値を分離できないオブジェクトは、このクラスに分類されます。

各クラスに関連するオブジェクトの一覧については、 ルーティングインスタンスでサポートされるSNMP MIB を参照してください。

ルーティングインスタンスでサポートされるSNMPトラップ

トラップ受信者が、所属する論理システムネットワークに関連しないトラップを受信しないように制限できます。これを行うには、 階層レベルで ステートメントを含め ます 。logical-system-trap-filter[edit snmp]

ステートメントがSNMP設定に含まれていない場合、すべてのトラップが設定されたルーティングインスタンスの宛先に転送されます。logical-system-trap-filter ただし、このステートメントが設定されている場合でも、デフォルトのルーティングインスタンスに関連付けられているトラップレシーバーは、すべてのSNMPトラップを受信します。

トラップグループオブジェクトの下で設定された場合、ルーティングインスタンス(またはルーティングインスタンスに属するインターフェイス)に適用されるすべてのv1およびv2cトラップは、コミュニティ文字列でエンコードされたルーティングインスタンス名を持ちます。エンコーディングは、要求 PDU で使用されるものと同じです。

v3フレームワークで設定されたトラップの場合、v3メッセージ処理モデルが設定されている場合、ルーティングインスタンス名はコンテキストフィールドで伝送されます。その他のメッセージ処理モデル(v1またはv2c)では、ルーティングインスタンス名はトラップメッセージヘッダーで伝送されません(コミュニティ文字列でエンコードされません)。

ルーティングインスタンスの識別

この機能を使用すると、ルーティング インスタンスは、v3 リクエストのコンテキスト フィールド、または v1 または v2c リクエストのコミュニティ文字列でエンコードされたもので識別されます。

コミュニティ文字列でエンコードされた場合、ルーティング インスタンス名が最初に表示され、実際のコミュニティ文字列とは文字で区切 られます。@

この文字を含む 有効なコミュニティ文字列との競合を避けるため、典型的なコミュニティ文字列処理が失敗した場合にのみ、コミュニティが解析されます。@ 例えば、RI という名前のルーティングインスタンスが構成されている場合、RI@public の付いたSNMPリクエストは RI ルーティングインスタンスのコンテキスト内で処理されます。アクセス制御(ビュー、送信元アドレス制限、アクセス権限など)は、実際のコミュニティ文字列(文字の後の データ セット、ここでは )に基づいて適用されます。@public ただし、コミュニティ文字列 が設定されている場合、プロトコル データ ユニット(PDU)はそのコミュニティに従って処理され、埋め込まれたルーティング インスタンス名は無視されます。RI@public

論理システムは、物理ルーターのアクションのサブセットを実行し、独自のルーティングテーブル、インターフェイス、ポリシー、ルーティングインスタンスを保持します。論理システム内でルーティング インスタンスが定義されると、論理システム名はルーティング インスタンスと一緒にスラッシュ( )で区切ってエンコードする必要があります。/ 例えば、ルーティングインスタンス RI が論理システム LS 内で構成されている場合、そのルーティングインスタンスは、コミュニティ文字列内で LS/RI@public としてエンコードする必要があります。ルーティング インスタンスが論理システム(デフォルトの論理システム内)の外部で構成されている場合、論理システム名(または 文字)は必要ありません。/

また、論理システムを作成すると、論理システム内にデフォルトのルーティングインスタンス( )が常に作成されます。default この名前を、そのルーティング インスタンスのデータ(例えば、 )のクエリーに使用してください。LS/default@public v3 要求の場合、名前は コンテキスト フィールドで直接識別する必要があります。logical system/routing instance

注:

VLAN(仮想LAN)スパニングツリーインスタンス(MXシリーズ5GユニバーサルルーティングプラットフォームではVSTP)を識別するには、ルーティングインスタンス名の後にダブルコロン()とVLAN IDを指定します。:: たとえば、グローバル デフォルト ルーティング インスタンスで VLAN 10 の VSTP インスタンスを識別するには、(SNMPv3) または (SNMPv1 または v2) の文字列に含めます 。default::10@publiccontextcommunity

ルーティング インスタンス経由の SNMP アクセスの有効化

デフォルトのルーティング インスタンス以外のルーティング インスタンスの SNMP マネージャーが SNMP 情報にアクセスできるようにするには、 階層レベルに ステート メントを記述し ます 。routing-instance-access[edit snmp]

このステートメントがSNMP設定に含まれていない場合、デフォルトルーティングインスタンス以外のルーティングインスタンスのSNMPマネージャーは、SNMP情報にアクセスできません。この設定は、すべてのバージョンの SNMP(SNMP v1、v2、または v3)に対するリクエストに適用されます。

SNMPv1 または SNMPv2c コミュニティでのルーティング インスタンスの指定

SNMP コミュニティにクライアントを追加する際に、クライアント情報とともにルーティングインスタンスを指定できます。クライアントが属するルーティング インスタンスを指定するには、SNMP 設定にステート メントと、その後にルーティング インスタンス名とクライアント情報を含め ます。routing-instance

以下の例は、ルーティングインスタンスtest-riをSNMPコミュニティコミュニティ1に追加する設定ステートメントを示しています。

注:

階層レベルで指定された ルーティングインスタンスは、コミュニティのデフォルト論理システムに追加されます。[edit snmp community community-name]

ルーティング インスタンスが論理システム内で定義されている場合は、次の例のように [] 階層レベルに ステートメントを含めます。routing-instanceedit snmp community community-name logical-system logical-system-name

例:ルーティングインスタンスのインターフェイス設定の構成

次の例は、INFrtd という名前のルーティング インスタンスに割り当てられた 802.3ad ae0 インターフェイス設定を示しています。

次のコマンド は、SNMP コミュニティを使用して、ルーター 1 およびルーティング インスタンス INFrtd に属する 802.3ae バンドル インターフェイスから SNMP 関連情報 を取得する方法を示しています。snmpwalkpublic

ルーティング インスタンス経由の SNMP アクセスのアクセス リストの設定

アクセス リストを作成および維持して、SNMP 情報へのアクセスを管理できます。アクセス リスト構成によって、特定のルーティング インスタンスのクライアントへの SNMP アクセスを許可または拒否でき、SNMP の任意のバージョンの要求に適用されます。

次に、アクセス リストを作成する例を示します。

この例で示した構成:

  • クライアントが SNMP 情報にアクセスすることを制限します。ri1

  • 、 、および で始まる名前を持つ他のすべてのルーティング インスタンス内のクライアントが SNMP 情報にアクセスできるようにします。ls1/defaultls1/ri2ls1

ワイルドカード文字 (*) を使用して、ルーティング インスタンス名の文字列を表すことができます。

注:

デフォルト ルーティング インスタンスの SNMP マネージャーによる SNMP 情報へのアクセスを制限することはできません。
