冗長トランク グループ
冗長トランク リンクについて(レガシー RTG 設定)
ディストリビューション レイヤーとアクセス レイヤーで構成される典型的なエンタープライズ ネットワークでは、スイッチのトランク ポートがダウンした場合、冗長トランク リンクはネットワーク回復のためのシンプルなソリューションとなります。その場合、トラフィックは別のトランク ポートにルーティングされ、ネットワーク コンバージェンス時間が最小限に抑えられます。
Q-in-Q サポートを含み、リンク保護付き LAG を使用する冗長トランク リンク設定については、 リンク 保護付き LAG を使用した冗長トランク リンクでの Q-in-Q サポートを参照してください。
冗長トランク リンクを設定するには、冗長トランク グループを作成します。冗長トランク グループはアクセス スイッチで設定され、2 つのリンクが含まれます。プライマリ リンクまたはアクティブ リンク、およびセカンダリ リンク。アクティブ リンクに障害が発生した場合、セカンダリ リンクは通常のスパニングツリー プロトコルのコンバージェンスを待たずに、自動的にデータ トラフィックの転送を開始します。
データ トラフィックは、アクティブ リンクでのみ転送されます。セカンダリ リンク上のデータ トラフィックはドロップされ、運用モード コマンド show interfaces interface-name extensive
を発行するとドロップされたパケットとして表示されます。
データ トラフィックがセカンダリ リンクでブロックされている間、レイヤー 2 制御トラフィックは引き続き許可されます。たとえば、セカンダリリンク上の2つのスイッチ間でLLDPセッションを実行できます。
ループフリートポロジーを作成するために、RSTP(ラピッドスパニングツリープロトコル)がデフォルトでスイッチで有効になっていますが、インターフェイスを冗長トランクグループとスパニングツリープロトコルトポロジーの両方に同時に存在させることはできません。そのインターフェイスで冗長トランク グループが設定されている場合、そのインターフェイスで RSTP を無効にする必要があります。たとえば、 図 1では、スイッチ 3 インターフェイスで RSTP を無効にすることに加えて、スイッチ 3 に接続されたスイッチ 1 およびスイッチ 2 インターフェイスでも RSTP を無効にする必要があります。ただし、スパニングツリープロトコルは、スイッチ上の他のインターフェイス(スイッチ1とスイッチ2の間のリンクなど)では動作し続けることができます。

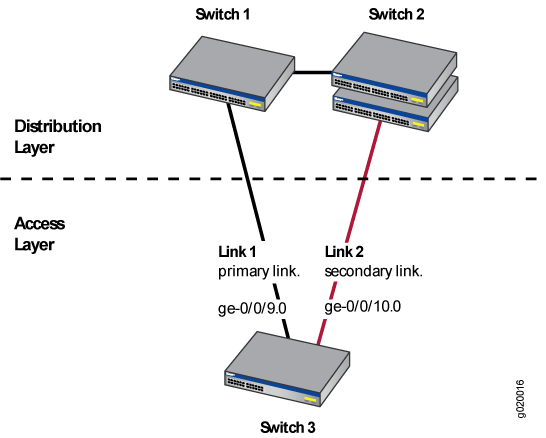

図 1 は、冗長トランク リンクの基本トポロジーにおける 3 台のスイッチを示しています。スイッチ 1 とスイッチ 2 はディストリビューション レイヤーを構成し、スイッチ 3 はアクセス レイヤーを構成します。スイッチ 3 は、トランク ポート ge-0/0/9.0(リンク 1)と ge-0/0/10.0(リンク 2)を介してディストリビューション レイヤーに接続されています。リンク 1 とリンク 2 は、group1 と呼ばれる冗長トランク グループに属しています。リンク1はプライマリリンクとして指定されています。トラフィックは、リンク 1 を経由して、アクセス レイヤーのスイッチ 3 とディストリビューション レイヤーのスイッチ 1 の間を流れます。リンク1がアクティブな間、リンク2はトラフィックをブロックします。

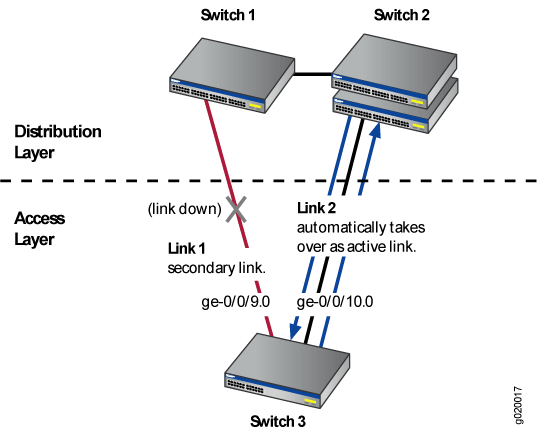

図 2 は、プライマリ リンクがダウンした場合に、冗長トランク リンク トポロジーがどのように機能するかを示しています。
スイッチ1とスイッチ3の間のリンク1がダウンすると、リンク2がアクティブリンクとして引き継ぎます。アクセスレイヤーとディストリビューションレイヤー間のトラフィックは、スイッチ3とスイッチ2の間のリンク2に自動的に切り替わります。
EXシリーズスイッチでより迅速な回復のための冗長トランクリンクの設定
EX シリーズスイッチでプライマリリンクとセカンダリリンクの両方を設定することで、ネットワークコンバージェンスを管理できます。これはRTG(Redundant trunk group)と呼ばれます。冗長トランク グループのプライマリ リンクに障害が発生すると、既知の MAC アドレスの場所をセカンダリ リンクに渡し、セカンダリ リンクが自動的に引き継ぎます。ほとんどのスタンドアロン スイッチまたはバーチャル シャーシで、最大 16 の冗長トランク グループを設定できます。ただし、EX8200スイッチとEX8200バーチャルシャーシは、最大254の冗長トランクグループをサポートします。
一般に、冗長トランク グループを設定するには、1 つのプライマリ リンク(およびそのインターフェイス)と 1 つの未指定リンク(およびそのインターフェイス)をセカンダリ リンクとして設定します。2 番目のタイプの冗長トランク グループは、このトピックの手順には示されていませんが、2 つの未指定のリンク(およびそのインターフェイス)で構成されています。この場合、どちらのリンクもプライマリではありません。後者の場合、ソフトウェアは 2 つのリンクのポート番号を比較し、大きい方のポート番号でリンクをアクティブにすることによって、アクティブなリンクを選択します。ここでは、冗長トランク グループに対するプライマリ/未指定の設定について説明します。これは、冗長トランク グループのプライマリ/未指定の設定の方が制御能力が高く、より一般的に使用されるためです。
ループフリートポロジーを作成するために、EXシリーズスイッチではRSTP(ラピッドスパニングツリープロトコル)がデフォルトで有効になっていますが、インターフェイスを冗長トランクグループとスパニングツリープロトコルトポロジーの両方に同時に存在させることはできません。
プライマリリンクは、可能な場合は常に引き継ぎます。ただし、プライマリ リンクのプリエンプト カットオーバー タイマーを設定することで、プライマリ リンクが制御を再確立するまで待機する秒数を変更できます。
スイッチに冗長トランク グループを設定する前に、以下が完了していることを確認してください。
冗長トランク グループにリンクされるすべてのスイッチで RSTP を無効にします。
ポート モードが trunk に設定されているインターフェイスが少なくとも 2 つ設定されている。これら 2 つのインターフェイスが既存の RTG の一部でないことを確認してください。ギガビットイーサネットインターフェイスの設定(CLI手順)を参照してください。
スイッチで冗長トランク グループを設定するには、次の手順に従います。
例:ELS をサポートするデバイスでの迅速な回復のための冗長トランク リンクの設定
この例では、ELS(拡張レイヤー 2 ソフトウェア)設定スタイルをサポートする EX シリーズ スイッチまたは QFX シリーズで Junos OS を使用します。. ELSの詳細については、「拡張レイヤー2ソフトウェアCLIの使用」を参照してください。
スイッチにプライマリリンクとセカンダリリンクの両方を設定することで、ネットワークコンバージェンスを管理できます。これはRTG(Redundant trunk group)と呼ばれます。冗長トランク グループのプライマリ リンクに障害が発生した場合、既知の MAC アドレスの場所をセカンダリ リンクに渡し、セカンダリ リンクは 1 分後に自動的に引き継ぎます。
この例では、プライマリ リンクとセカンダリ リンクを持つ冗長トランク グループを作成する方法を説明します。
要件
この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。
2 台の EX シリーズまたは QFX シリーズ 分散型スイッチ
1 つの EX シリーズまたは QFX シリーズ アクセス スイッチ
プラットフォームに適したソフトウェアリリース:
EXシリーズスイッチの場合:Junos OS リリース 13.2X50-D10 以降
QFX シリーズの場合: Junos OS リリース 13.2X50-D15 以降
アクセススイッチと分散型スイッチで冗長トランクリンクネットワークを設定する前に、以下が完了していることを確認してください。
アクセス スイッチ(スイッチ 3)に設定されたインターフェイス ge-0/0/9 および ge-0/0/10 をトランク インターフェイスとして設定。
各分散型スイッチ(スイッチ 1、スイッチ 2)に 1 つのトランク インターフェイスを設定。
この例のトポロジーに示されているように、3台のスイッチを接続しました( 図 3を参照)。
概要とトポロジー
ディストリビューション レイヤーとアクセス レイヤーで構成される典型的なエンタープライズ ネットワークでは、冗長トランク リンクはトランク インターフェイス ネットワーク リカバリーのためのシンプルなソリューションを提供します。トランク インターフェイスに障害が発生すると、1 秒後にデータ トラフィックが別のトランク インターフェイスにルーティングされるため、ネットワーク コンバージェンス時間が最小限に抑えられます。
この例では、1 つのプライマリ リンク(およびそのインターフェイス)と、セカンダリ リンクとして機能する 1 つの未指定リンク(およびそのインターフェイス)を含む冗長トランク グループの設定を示します。
2 番目のタイプの冗長トランク グループは、例には示されていませんが、2 つの未指定のリンク(およびそのインターフェイス)で構成されています。この場合、どちらのリンクもプライマリではありません。ソフトウェアは、2 つのリンクのポート番号を比較し、大きいポート番号のリンクをアクティブにすることによって、アクティブなリンクを選択します。例えば、2 つのリンク インターフェイスがインターフェイス ge-0/1/0 と ge-0/1/1 を使用している場合、ソフトウェアは ge-0/1/1 をアクティブにします。(インターフェイス名では、最後の番号はポート番号です)。
トポロジー
冗長トランク グループ内の 2 つのリンクは、プライマリ/未指定、または未指定/未指定のどちらで構成されていても、一般的に同じように動作します。データ トラフィックは、最初はアクティブなリンクを通過しますが、非アクティブなリンクではブロックされます。セカンダリリンクではデータトラフィックがブロックされていますが、リンクがアクティブな場合はレイヤー2制御トラフィックは引き続き許可されることに注意してください。たとえば、セカンダリリンク上の2つのスイッチ間でLLDPセッションを実行できます。アクティブ リンクがダウンするか、管理上無効になっている場合、MAC リフレッシュ パケット(VLAN の他のポートで学習された MAC アドレス用)は新しいアクティブ リンクを介して送信されるため、この新しいアクティブ リンクに接続されたピア デバイスはこれらの MAC アドレスを学習し、新しいアクティブ リンクに向かってトラフィックの転送を開始します。
2 種類の冗長トランク グループの動作上の違いの 1 つは、プライマリ リンクがアクティブで、ダウンし、セカンダリ リンクに置き換えられ、その後再アクティブ化されるときに発生します。セカンダリリンクがアクティブなときにプライマリリンクが再び有効になると、プライマリリンクは1秒間待機し(ネットワークに合わせてプリエンプトカットオーバータイマーを使用して時間間隔を変更できます)、その後、アクティブなリンクとして引き継ぎます。つまり、プライマリリンクが優先され、利用可能な場合は常にアクティブになります。これは、2 つの指定されていないリンクの動作とは異なり、どちらも等しいものとして動作します。指定されていないリンクは同じであるため、アクティブ リンクはダウンするか、管理上無効になるまでアクティブなままになります。
ここに示す例では、冗長トランク グループのプライマリ/未指定の設定を示しています。これは、冗長トランク グループのプライマリ/未指定の設定です。これは、冗長トランク グループの設定の方が制御能力が高く、一般的に使用されているためです。
ループフリートポロジーを作成するために、RSTP(ラピッドスパニングツリープロトコル)がデフォルトでスイッチで有効になっていますが、インターフェイスを冗長トランクグループとスパニングツリープロトコルトポロジーの両方に同時に存在させることはできません。この例では、スイッチ 1 とスイッチ 2 の 2 つの分散型スイッチで RSTP を無効にする必要があります。ただし、スパニングツリープロトコルは、ネットワークの他の部分(たとえば、ディストリビューションスイッチ間や、ディストリビューションスイッチとエンタープライズコア間のリンクなど)で動作し続ける可能性があります。
図 3 に、3 つのスイッチを含むトポロジーの例を示します。スイッチ 1 とスイッチ 2 はディストリビューション レイヤーを構成し、スイッチ 3 はアクセス レイヤーを構成します。スイッチ 3 は、トランク インターフェイス ge-0/0/9.0(リンク 1)と ge-0/0/10.0(リンク 2)を介してディストリビューション層に接続されています。
表 1 は、この冗長トランク グループで使用されるコンポーネントを一覧表示します。
RSTP と RTG はスイッチ上で同時に動作できないため、最初の設定タスクではスイッチ 1 とスイッチ 2 で RSTP を無効にし、2 番目のタスクではスイッチ 3 で RSTP を無効にします。
2 番目の設定タスクでは、スイッチ 3 に例 1 と呼ばれる冗長トランク グループを作成します。トランクインターフェイスge-0/0/9.0とge-0/0/10.0は、2番目の設定タスクで設定した2つのリンクです。トランクインターフェイスge-0/0/9.0をプライマリリンクとして設定します。トランクインターフェイスge-0/0/10.0を未指定リンクとして設定すると、デフォルトでセカンダリリンクになります。
プロパティ | 設定 |
---|---|
スイッチ ハードウェア |
|
トランク インターフェイス |
スイッチ 3(アクセス スイッチ): ge-0/0/9.0 と ge-0/0/10.0 |
冗長トランク グループ |
rtg0 |
スイッチ 1 および 2 での RSTP の無効化
スイッチ 1 とスイッチ 2 で RSTP を無効にするには、各スイッチで次のタスクを実行します。
手順
CLIクイック構成
スイッチ 1 とスイッチ 2 で RSTP をすばやく無効にするには、次のコマンドをコピーして、各スイッチの端末ウィンドウに貼り付けます。
[edit] set protocols rstp disable
ステップバイステップでの手順
スイッチ 1 およびスイッチ 2 で RSTP を無効にするには、次の手順に従います。
スイッチ 1 およびスイッチ 2 で RSTP を無効にします。
[edit] user@switch# set protocols rstp disable
結果
構成の結果を確認します。
[edit] user@switch# show protocols { rstp { disable; } }
結果
スイッチ 3 での冗長トランク リンクの設定
スイッチ 3 で冗長トランク リンクを設定するには、以下のタスクを実行します。
手順
CLIクイック構成
スイッチ 3 で冗長トランク グループ rtg0 を迅速に設定するには、以下のコマンドをコピーしてスイッチのターミナル ウィンドウに貼り付けます。
[edit] set protocols rstp disable set switch-options redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary set switch-options redundant-trunk-group group rtg0 interface ge-0/0/10.0 set redundant-trunk-group group rtg0 preempt-cutover-timer 60
ステップバイステップでの手順
スイッチ 3 で冗長トランク グループ rtg0 を設定します。
RSTP をオフにします。
[edit] user@switch# set protocols rstp disable
トランクインターフェイスge-0/0/9.0をプライマリリンクとして設定し、ge-0/0/10をセカンダリリンクとして機能する未指定リンクとして設定しながら、冗長トランクグループにrtg0という名前を付けます。
[edit switch-options] user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group rtg0 interface ge-0/0/10.0
(オプション)再有効化されたプライマリリンクがアクティブなセカンダリリンクを引き継ぐのを待つ時間間隔(デフォルトの1秒から)を変更します。
[edit switch-options] user@switch# set switch-options redundant-trunk-group group rtg0 preempt-cutover-timer 60
結果
構成の結果を確認します。
[edit] user@switch# show switch-options redundant-trunk-group { group rtg0 { preempt-cutover-timer 60; interface ge-0/0/9.0 { primary; } interface ge-0/0/10.0; } } protocols { rstp { disable; } }
検証
構成が正しく設定されていることを確認するために、以下のタスクを実行します。
冗長トランク グループが作成されたことを確認する
目的
冗長トランク グループ rtg0 がスイッチ 1 で作成されており、トランク インターフェイスが冗長トランク グループのメンバーであることを確認します。
アクション
スイッチに設定されているすべての冗長トランク グループを一覧表示します。
user@switch> show redundant-trunk-group Group Interface State Time of last flap Flap name count rtg0 ge-0/0/9.0 Up/Pri Never 0 ge-0/0/10.0 Up Never 0
意味
show redundant-trunk-group
コマンドは、スイッチに設定されているすべての冗長トランク グループと、インターフェイス名とその現在の状態(未指定のリンクの場合はアップまたはダウン、プライマリ リンクの場合はアップまたはダウンとプライマリ)を一覧表示します。この設定例では、冗長トランクグループ rtg0 がスイッチ上で設定されていることが出力されます。インターフェイスの横の Up
は、両方のリンク ケーブルが物理的に接続されていることを示しています。トランク インターフェイス ge-0/0/9.0 の横にある Pri
は、プライマリ リンクとして設定されていることを示します。
例:EXシリーズスイッチでより迅速な回復のための冗長トランクリンクの設定
この例では、ELS(拡張レイヤー2ソフトウェア)構成スタイルをサポートしないEXシリーズスイッチにJunos OSを使用しています。使用のスイッチが、ELSをサポートしているソフトウェアを実行している場合は 例:ELSをサポートするデバイスでの迅速な回復のための冗長トランクリンクの設定。ELSの詳細については、「拡張レイヤー2ソフトウェアCLIの使用」を参照してください。
スイッチにプライマリリンクとセカンダリリンクの両方を設定することで、ネットワークコンバージェンスを管理できます。これはRTG(Redundant trunk group)と呼ばれます。冗長トランク グループのプライマリ リンクに障害が発生した場合、既知の MAC アドレスの場所をセカンダリ リンクに渡し、セカンダリ リンクは 1 分後に自動的に引き継ぎます。
この例では、プライマリ リンクとセカンダリ リンクを持つ冗長トランク グループを作成する方法を説明します。
要件
この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。
2 つの EX シリーズ 分散型スイッチ
EXシリーズアクセススイッチ1台
EXシリーズスイッチ向けJunos OSリリース10.4以降
アクセススイッチと分散型スイッチで冗長トランクリンクネットワークを設定する前に、以下が完了していることを確認してください。
トランク インターフェイスとしてアクセス スイッチ(スイッチ 3)で設定されたインターフェイス ge-0/0/9 および ge-0/0/10 。ギガビットイーサネットインターフェイスの設定(CLI手順)を参照してください。
各分散型スイッチ(スイッチ 1、スイッチ 2)に 1 つのトランク インターフェイスを設定。
この例のトポロジーに示されているように、3台のスイッチを接続しました( 図 4を参照)。
概要とトポロジー
ディストリビューション レイヤーとアクセス レイヤーで構成される典型的なエンタープライズ ネットワークでは、冗長トランク リンクはトランク インターフェイス ネットワーク リカバリーのためのシンプルなソリューションを提供します。トランク インターフェイスに障害が発生すると、1 秒後にデータ トラフィックが別のトランク インターフェイスにルーティングされるため、ネットワーク コンバージェンス時間が最小限に抑えられます。
この例では、1 つのプライマリ リンク(およびそのインターフェイス)と、セカンダリ リンクとして機能する 1 つの未指定リンク(およびそのインターフェイス)を含む冗長トランク グループの設定を示します。
2 番目のタイプの冗長トランク グループは、例には示されていませんが、2 つの未指定のリンク(およびそのインターフェイス)で構成されています。この場合、どちらのリンクもプライマリではありません。後者の場合、ソフトウェアは 2 つのリンクのポート番号を比較し、大きい方のポート番号でリンクをアクティブにすることによって、アクティブなリンクを選択します。たとえば、2 つのリンク インターフェイスがインターフェイス ge-0/1/0 および ge-0/1/1 を使用する場合、ソフトウェアは ge-0/1/1. をアクティブにします(インターフェイス名の最後の番号はポート番号です)。
トポロジー
冗長トランク グループ内の 2 つのリンクは、プライマリ/未指定、または未指定/未指定のどちらで構成されていても、一般的に同じように動作します。データ トラフィックは、最初はアクティブなリンクを通過しますが、非アクティブなリンクではブロックされます。セカンダリリンクではデータトラフィックがブロックされていますが、リンクがアクティブな場合はレイヤー2制御トラフィックは引き続き許可されることに注意してください。たとえば、セカンダリリンク上の2つのスイッチ間でLLDPセッションを実行できます。アクティブ リンクがダウンするか、管理上無効になっている場合、MAC リフレッシュ パケット(VLAN の他のポートで学習された MAC アドレス用)は新しいアクティブ リンクを介して送信されるため、この新しいアクティブ リンクに接続されたピア デバイスはこれらの MAC アドレスを学習し、新しいアクティブ リンクに向かってトラフィックの転送を開始します。
2 種類の冗長トランク グループの動作上の違いの 1 つは、プライマリ リンクがアクティブで、ダウンし、セカンダリ リンクに置き換えられ、その後再アクティブ化されるときに発生します。セカンダリリンクがアクティブなときにプライマリリンクが再び有効になると、プライマリリンクは1秒間待機し(ネットワークに合わせてプリエンプトカットオーバータイマーを使用して時間の長さを変更できます)、その後、アクティブなリンクとして引き継ぎます。つまり、プライマリリンクが優先され、利用可能な場合は常にアクティブになります。これは、等価として機能する 2 つの指定されていないリンクの動作とは異なります。指定されていないリンクは同じであるため、アクティブ リンクはダウンするか、管理上無効になるまでアクティブなままになります。
ここに示す例では、冗長トランク グループのプライマリ/未指定の設定を示しています。これは、冗長トランク グループのプライマリ/未指定の設定です。これは、冗長トランク グループの設定の方が制御能力が高く、一般的に使用されているためです。
ループフリートポロジーを作成するために、EXシリーズスイッチではRSTP(ラピッドスパニングツリープロトコル)がデフォルトで有効になっていますが、インターフェイスを冗長トランクグループとスパニングツリープロトコルトポロジーの両方に同時に存在させることはできません。この例では、スイッチ 1 とスイッチ 2 の 2 つの分散型スイッチで RSTP を無効にする必要があります。ただし、スパニングツリープロトコルは、ネットワークの他の部分(たとえば、ディストリビューションスイッチ間や、ディストリビューションスイッチとエンタープライズコア間のリンクなど)で動作し続ける可能性があります。
図 4 に、3 つのスイッチを含むトポロジーの例を示します。スイッチ 1 とスイッチ 2 はディストリビューション レイヤーを構成し、スイッチ 3 はアクセス レイヤーを構成します。スイッチ 3 は、トランク インターフェイス ge-0/0/9.0 (リンク 1)および ge-0/0/10.0 (リンク 2)を介してディストリビューション レイヤーに接続されています。
表 2 は、この冗長トランク グループで使用されるコンポーネントを一覧表示します。
RSTP と RTG はスイッチ上で同時に動作できないため、最初の設定タスクではスイッチ 1 とスイッチ 2 で RSTP を無効にし、2 番目のタスクではスイッチ 3 で RSTP を無効にします。
2 番目の設定タスクでは、スイッチ 3 に example 1 という冗長トランク グループを作成します。トランク インターフェイス ge-0/0/9.0 および ge-0/0/10.0 は、2 番目の設定タスクで設定した 2 つのリンクです。トランク インターフェイス ge-0/0/9.0 をプライマリ リンクとして設定します。トランク インターフェイス ge-0/0/10.0 を未指定リンクとして設定すると、デフォルトでセカンダリ リンクになります。
プロパティ | 設定 |
---|---|
スイッチ ハードウェア |
|
トランク インターフェイス |
スイッチ 3(アクセス スイッチ):ge-0/0/9.0とge-0/0/10.0 |
冗長トランク グループ |
example1 |
スイッチ 1 および 2 での RSTP の無効化
スイッチ 1 とスイッチ 2 で RSTP を無効にするには、各スイッチで次のタスクを実行します。
手順
CLIクイック構成
スイッチ 1 とスイッチ 2 で RSTP をすばやく無効にするには、次のコマンドをコピーして、各スイッチの端末ウィンドウに貼り付けます。
[edit] set protocols rstp disable
ステップバイステップでの手順
スイッチ 1 およびスイッチ 2 で RSTP を無効にするには、次の手順に従います。
スイッチ 1 およびスイッチ 2 で RSTP を無効にします。
[edit] user@switch# set protocols rstp disable
結果
構成の結果を確認します。
[edit] user@switch# show protocols { rstp { disable; } }
結果
スイッチ 3 での冗長トランク リンクの設定
スイッチ 3 で冗長トランク リンクを設定するには、以下のタスクを実行します。
手順
CLIクイック構成
スイッチ 3 で冗長トランク グループ example1 をすばやく設定するには、次のコマンドをコピーしてスイッチのターミナル ウィンドウに貼り付けます。
[edit] set protocols rstp disable set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/9.0 primary set ethernet-switching-options redundant-trunk-group group example1 interface ge-0/0/10.0 set ethernet-switching-options redundant-trunk-group group example1 preempt-cutover-timer 60
ステップバイステップでの手順
スイッチ 3 で冗長トランク グループ example1 を設定します。
RSTP をオフにします。
[edit] user@switch# set protocols rstp disable
トランクインターフェイス ge-0/0/9.0 をプライマリリンクとして設定し、 ge-0/0/10 をセカンダリリンクとして機能する未指定リンクとして設定しながら、冗長トランクグループにexample1という名前を付けます。
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 interface ge-0/0/9.0 primary user@switch# set redundant-trunk-group group example1 interface ge-0/0/10.0
(オプション)再有効化されたプライマリリンクがアクティブなセカンダリリンクを引き継ぐのを待つ時間の長さ(デフォルトの1秒から)を変更します。
[edit ethernet-switching-options] user@switch# set redundant-trunk-group group example1 preempt-cutover-timer 60
結果
構成の結果を確認します。
[edit] user@switch# show ethernet-switching-options redundant-trunk-group { group example1 { preempt-cutover-timer 60; interface ge-0/0/9.0 { primary; } interface ge-0/0/10.0; } } protocols { rstp { disable; } }
検証
構成が正しく設定されていることを確認するために、以下のタスクを実行します。
冗長トランク グループが作成されたことを確認する
目的
冗長トランク グループ example1 がスイッチ 1 で作成されており、トランク インターフェイスが冗長トランク グループのメンバーであることを確認します。
アクション
スイッチに設定されているすべての冗長トランク グループを一覧表示します。
user@switch> show redundant-trunk-group Group Interface State Time of last flap Flap name count example1 ge-0/0/9.0 Up/Pri Never 0 ge-0/0/10.0 Up Never 0
意味
show redundant-trunk-group
コマンドは、スイッチに設定されているすべての冗長トランク グループ、両方のリンクのインターフェイス アドレス、リンクの現在の状態(指定されていないリンクの場合はアップまたはダウン、プライマリ リンクの場合はアップまたはダウンとプライマリ)を一覧表示します。この設定例では、冗長トランクグループ example1 がスイッチ上で設定されていることが出力で示されています。インターフェイスの横の (Up) は、両方のリンク ケーブルが物理的に接続されていることを示しています。トランク インターフェイス ge-0/0/9.0の横にある(Pri)は、それがプライマリ リンクとして設定されていることを示しています。
