SSR1500開梱と取り付け

SSR1500は段ボール箱で出荷され、フォーム梱包材で固定されます。

メモ：

SSR1500は段ボール箱内で最大限に保護されています。インストールを開始する準備ができるまで、開梱しないでください。

SSR1500を開梱するには:

出荷にはパッキングリストが含まれています。輸送用カートンで受け取った部品を、パッキングリストのアイテムと照合します。出荷される部品は、注文した構成によって異なります。

パッキングリストの部品が不足している場合は、カスタマーサービス担当者に連絡するか、米国またはカナダ国内からジュニパーカスタマーケアに電話(1-888-314-5822)でお問い合わせください。無料通話番号のない国の国際ダイヤルまたは直通ダイヤルについては、「 https://www.juniper.net/support/requesting-support.html」を参照してください。

表1:フル構成SSR1500のパーツリスト

コンポーネント	の品質
SSR1500シャーシ 品番: SSR1500-チャス	1
電源(プリインストール済み) 部品番号: SSR1500-AC-PS	AC x 2
ファン 部品番号: JNP-FAN-SSRHE	5
地理的な場所に適したAC電源コード	2

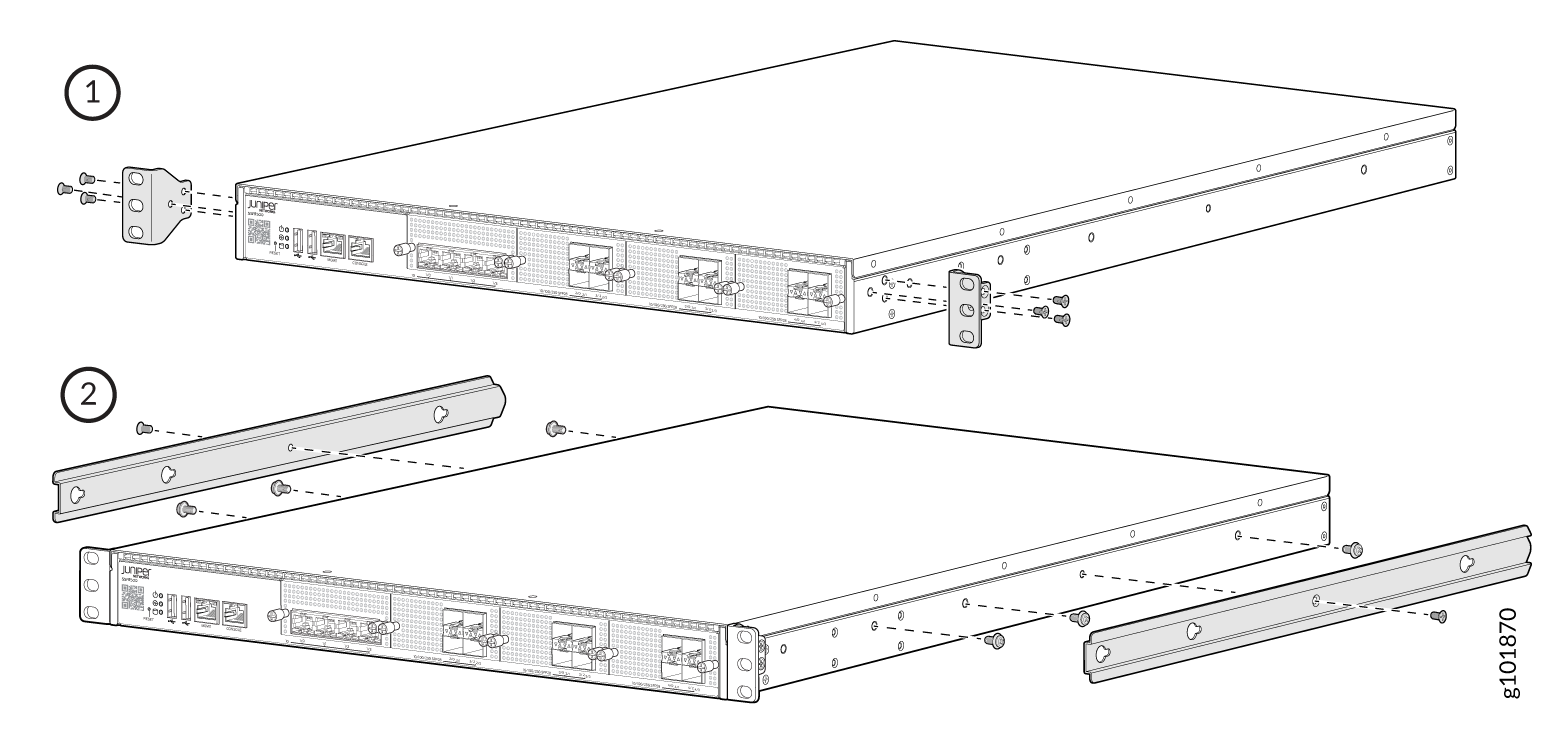

ラックマウントキット 部品番号: JNP-RMK-SSRHE	2つの前面取り付けブラケット 2つの側面取り付けレール 2つのリアマウントブレード 6 本の M4 i ヘッド ネジ(前面取り付けブラケット用) M4 フラットヘッド ネジ x 8 10ラックネジとケージナット
RJ-45 ー USB A シリアル ケーブル	1
ドキュメント ロードマップ	1

SSR1500アプライアンスは、4 支柱ラックまたはキャビネットに設置できます。

アプライアンスをインストールする前に、以下の前提条件を満たしてください。

• SSR1500用サイト準備チェックリストの説明に従って、インストール用のサイトを準備します。

• サイトのガイドラインと要件で説明されているように、その場所にエアフローとハードウェアSSR1500メンテナンスの両方のための十分なスペースがあることを確認してください。

• SSR1500の開梱の説明に従って、アプライアンスを開梱します。

プラス(+)ドライバーの番号2があることを確認します。

メモ：

シャーシをラックに取り付けるには 2 人で対応します。1 人がシャーシを持ち上げ、もう 1 人がシャーシをラックに固定します。

メモ：

アプライアンスをラックに取り付けるプロセス全体を通して、シャーシの背面が支えられていることを確認します。

注意：

アプライアンスをラックまたはキャビネットに取り付ける前に、資格のある技術者に、ラックまたはキャビネットがアプライアンスの重量を支えるのに十分な強度があることを確認してもらいます。ラックまたはキャビネットが設置場所で適切に支えられていることも技術者に確認してもらいます。

注意：

ラックまたはキャビネットに複数のアプライアンスを設置する場合は、最初のアプライアンスをラックの下部に設置します。

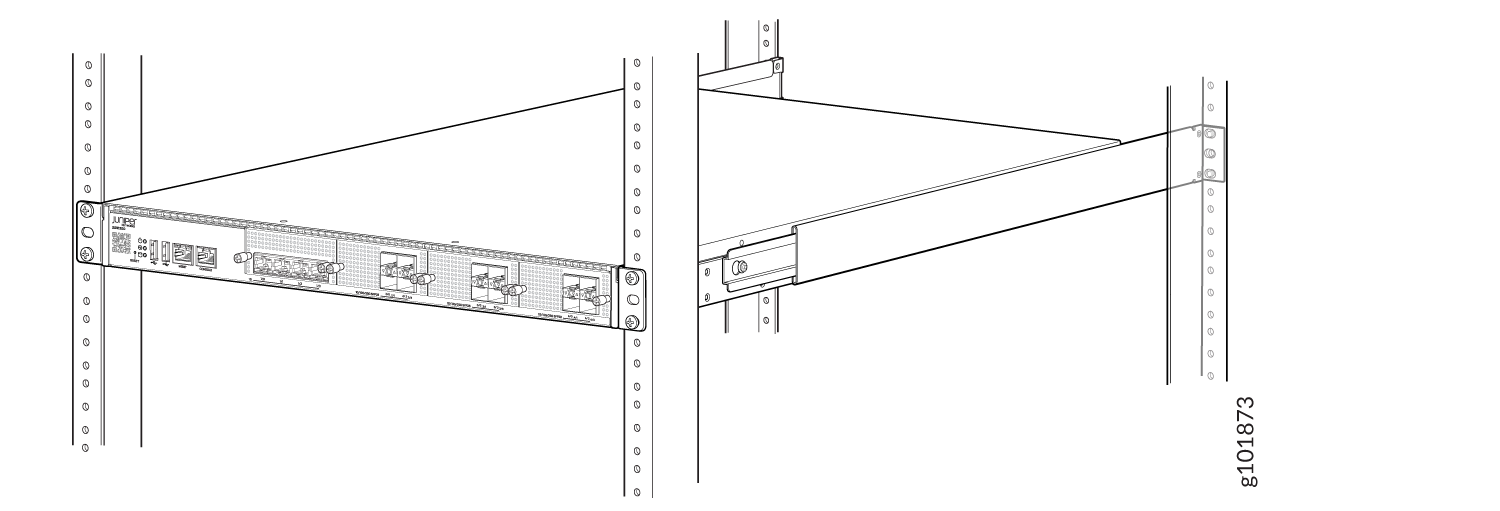

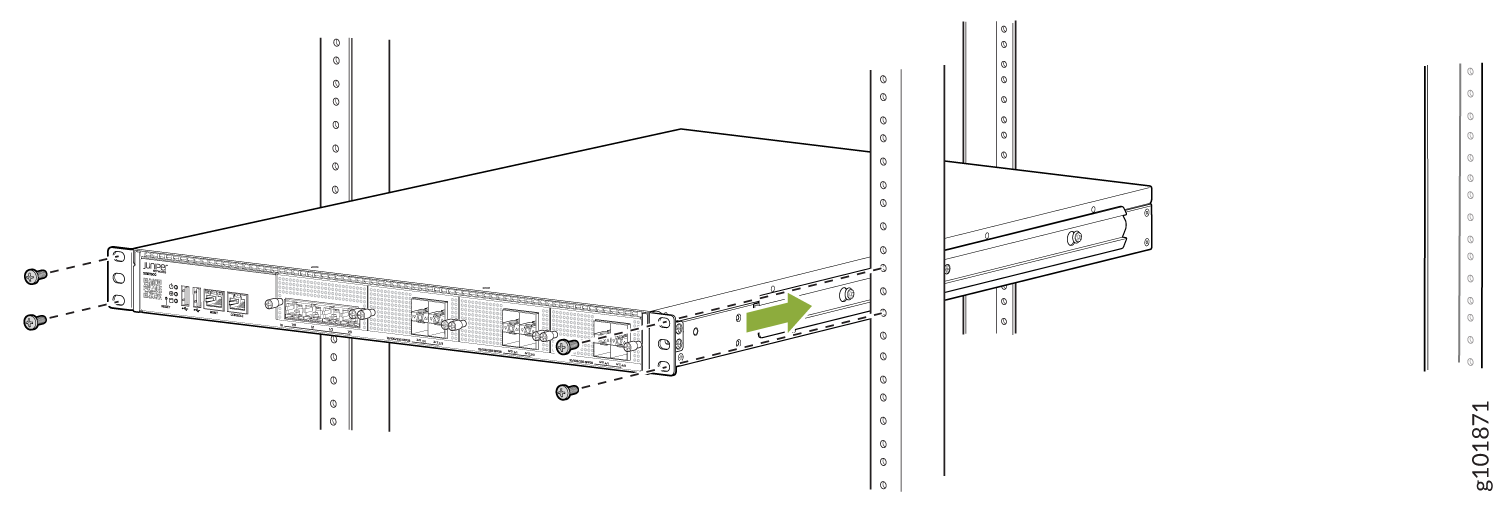

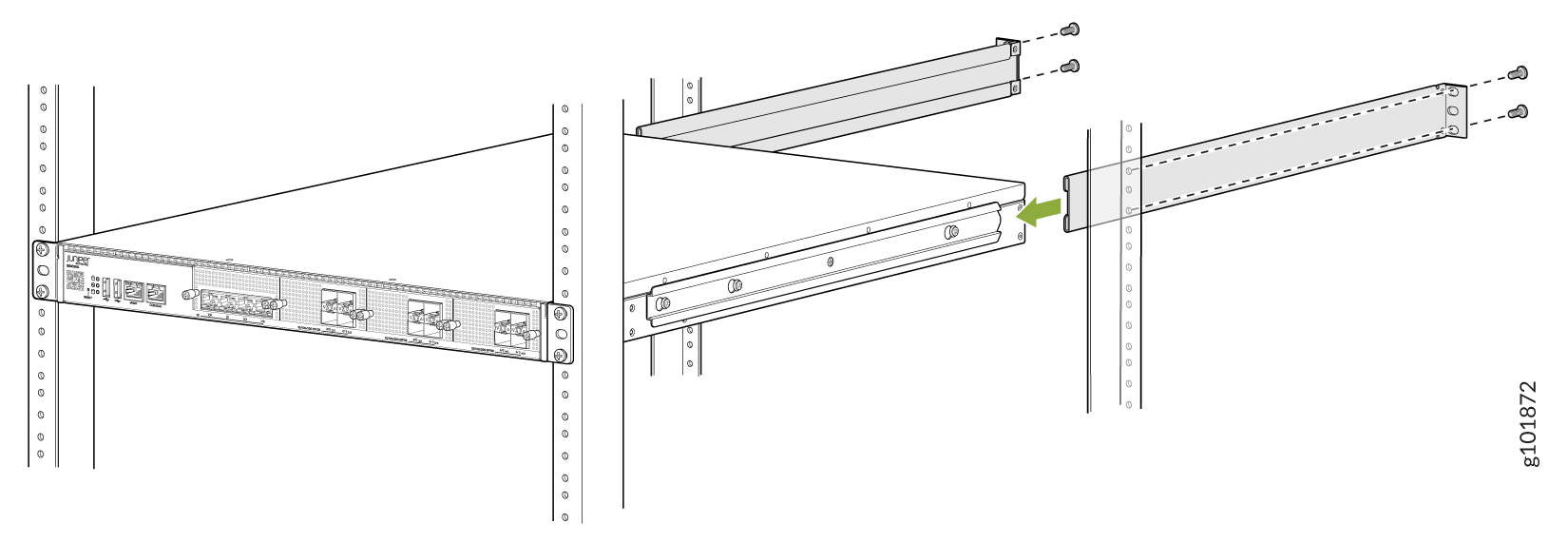

4 支柱ラックにSSR1500を取り付けるには、次の手順に従います。
