SSR1200を電源に接続する

概要 SSR1200アプライアンスへの電源の接続には、機器の損傷や人身傷害を防ぐための多数の手順と安全上の注意が含まれます。

メモ：

安全性と電磁干渉(EMI)の要件を満たし、適切な動作を保証するには、電源に接続する前に、SSR1200アプライアンスをアースに接続する必要があります。

アースをSSR1200に接続

メモ：

SSR1200アプライアンスの保護接地端子にアースを接続する前に、資格のある電気技師が供給する接地ケーブルに適切な接地リング端子を接続していることを確認してください。リング端子が正しく取り付けられていない接地ケーブルを使用すると、アプライアンスが損傷する可能性があります。

アプライアンスをアースに接続する前に、次の部品とツールが利用可能であることを確認してください。

  • 静電放電(ESD)接地ストラップ。

  • 保護アースリング端子。

  • アプライアンスの接地ケーブル:接地ケーブルは14 AWG(1.5 mm²)のより線で、定格は90 °Cまたは地域の電気規則に準拠している必要があります。

  • 接地ケーブル用の接地リング端子:このブラケットは、アプライアンスの背面にあるシャーシの接地点に取り付けます。

  • ネジを締めるためのプラスドライバー(付属していません)。

アース ケーブルとリング端子の圧着部分の周囲に熱収縮チューブの絶縁体を取り付けることをお勧めします。

SSR1200アースをアースするには、アースケーブルをアースに接続し、アプライアンスの背面にあるシャーシのアースポイントに接地ケーブルを接続します。どのような状況でも、この接地接続を使用してシャーシの静電気を除去してください。AC電源システムの場合、AC電源コードのアース線と、1穴のアースリング端子接続も使用する必要があります。このテスト済みシステムは、ワンホール保護接地リング端子で適用されるすべてのEMC規制要件を満たしているか上回っています。

アプライアンスを接地するには:

  1. ESD 接地ストラップの一端を手首に巻き付けて締め、もう一方の端を設置場所のESDポイントに接続します。
  2. 接地を行う前に、すべての接地面が清潔で、ブライト仕上げになっていることを確認してください。
  3. アー スケーブルを、アプライアンスが取り付けられているラックなどの適切なアースに接続します。
  4. プラスドライバを使用して、シャーシ背面の接地点から M4 ネジを外します。
  5. アースケーブル に取り付けられているアースケーブルリング端子をアースポイントの上に置きます。
  6. 接地ケーブルリング端子をM4ネジで接地点に固定します。

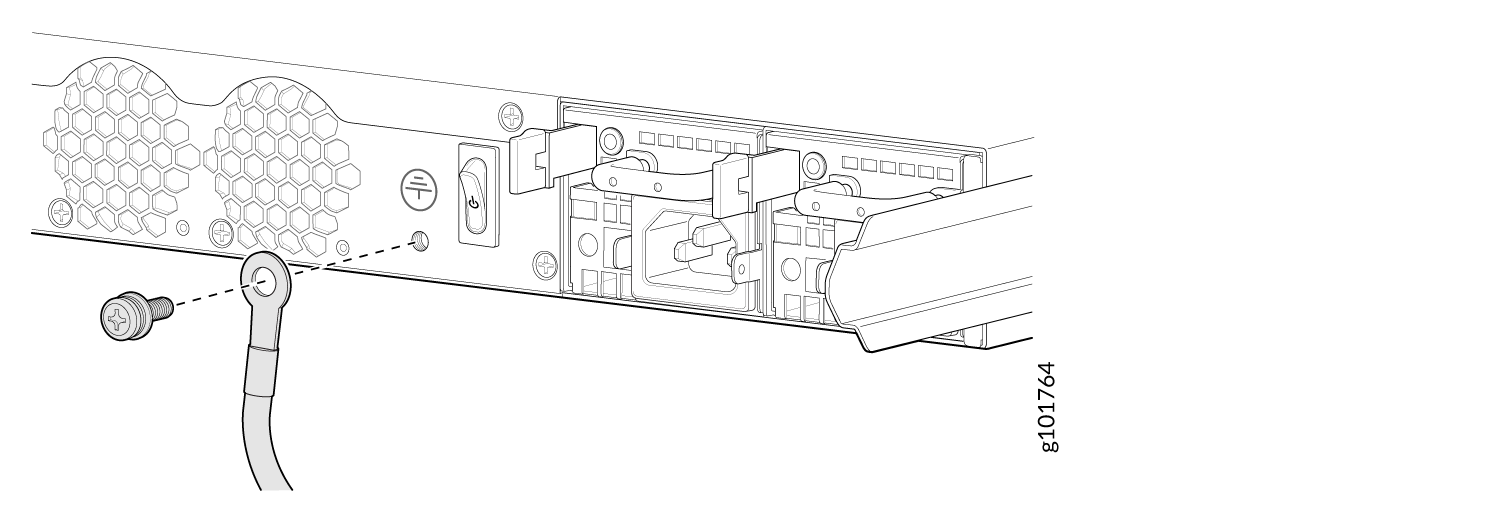

    図1:アースケーブルとSSR1200 Connecting the Grounding Cable to the SSR1200の接続
  7. 接地ケーブルをドレスアップし、アプライアンスのコンポーネントに触れたり、アクセスをブロックしたりしていないこと、および人がつまずく可能性のある場所に垂れ下がっていないことを確認します。
    メモ：

    アプライアンスは、動作中は恒久的にアースに接続する必要があります。

電源をSSR1200に接続する

SSR1200内の AC 電源ユニット(PSU)は、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。アプライアンスの電源を切ったり、その機能を中断したりすることなく、PSUを取り外して交換できます。

アプライアンスへの AC 電源の接続を開始する前に、次の手順を実行します。

  • アプライアンスのシャーシがアースに接続されていることを確認します。

    注意：

    アプライアンスに電力を接続する前に、資格のある電気技師が、供給する接地ケーブルと電源ケーブルにケーブルリング端子を接続する必要があります。リング端子が正しく取り付けられていないケーブルは、アプライアンスを損傷する可能性があります(たとえば、短絡を引き起こすことによって)。

    安全性と電磁干渉(EMI)の要件を満たし、適切に動作するようにするには、シャーシを電源に接続する前にアースに接続する必要があります。シャーシに別の接地線が必要な設置の場合は、アプライアンスシャーシの保護接地端子を使用してアースに接続します。地理的な場所に適したAC電源コードを使用して、アプライアンスのPSUを接地されたAC電源コンセントに接続すると、アプライアンスは追加の接地を取得します。

  • アプライアンスにAC電源を接続するために、地理的な場所に適した電源コードがあることを確認してください。

  • 一般的な電気安全ガイドラインと警告、および電気事故後に取るべき行動をお読みください。

  • 電源コード保持ストリップ(アプライアンスに付属)

  • 静電気放電(ESD)による損傷を防ぐために必要な予防措置を講じているか確認します。

  • ESD 接地ストラップが付いていることを確認します。

  • まだ取り付けられていない場合は、アプライアンスに電源装置を取り付けます。

AC電源をSSR1200に接続するには、次の手順に従います。

  1. ESDリストストラップの 一方の端を素手首に巻き付けて固定し、ストラップのもう一方の端をデバイスのESDポイントに接続します。
  2. 電源装置がシャーシに完全に挿入されていることを確認します。
  3. SSR1200アプライアンスに同梱されているAC電源コードの場所を確認し、地理的な場所に適したプラグが付いています。表 6 を参照してください。
  4. 電源コード固定ストリップの端を、所定の位置にカチッと収まるまで PSU の入力に隣接する穴に押し込みます。固定ストリップのループがPSUの入力に面していることを確認します(図2を参照)。

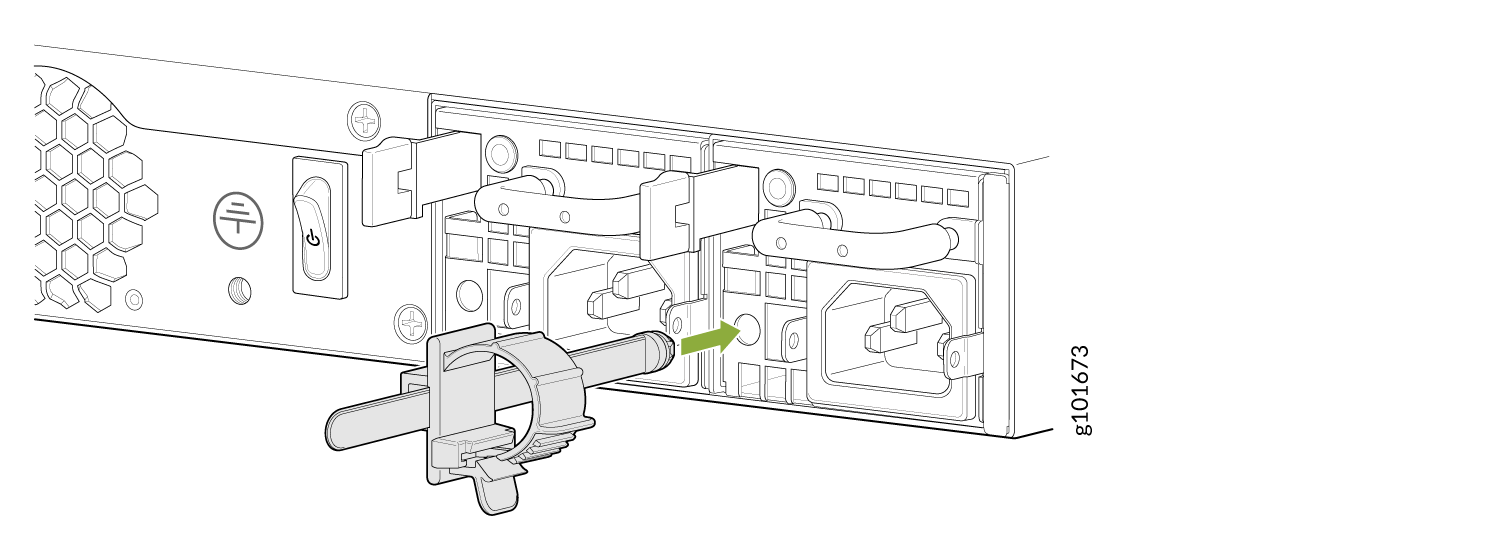

    図2:電源コードリテーナストリップ Insert Power Cord Retainer Stripの挿入
  5. 固定ストリップの小さなタブを押して、ループを緩めます。電源コードカプラーをループを通してPSUの入力に挿入するのに十分なスペースができるまで、ループをスライドさせます。
  6. 電源コードカプラーを電源装置の入力にしっかりと挿入します(図3を参照)。
  7. ループがカプラーのベースにぴったりと収まるまで、ループをPSUの方向にスライドさせます。

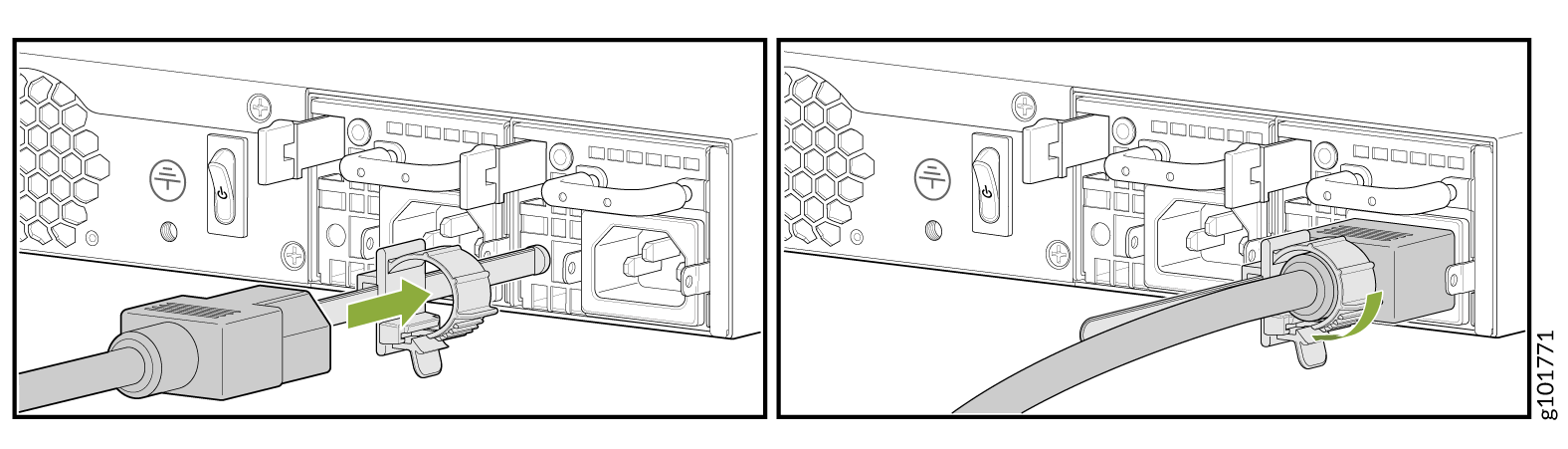

    図3:AC電源コード Connect an AC Power Cordを接続する
  8. ループ のタブを押して、ループを狭い円に引き出します。
  9. 手順 4 と手順 8 を繰り返して、2 番目の電源コードを挿入します。
  10. AC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  11. 電源コードプラグをAC電源コンセントに差し込みます。
  12. AC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  13. アプライアンスの電源スイッチをオン(|)の位置に設定します。

SSR1200の電源を切る

SSR1200の電源は、次のいずれかの方法でオフにできます。

  • グレースフル シャットダウン:グレースフル シャットダウンは、次の 2 つの方法で実行できます。

    • コンソールで Linux poweroff コマンドを使用します。アプライアンスは、オペレーティングシステムの正常なシャットダウンを開始し、その後、電源を切ります。

    • 電源スイッチを4秒未満押し続けます。アプライアンスは、オペレーティングシステムの正常なシャットダウンを開始し、その後、電源を切ります。

    注意：

    グレースフル シャットダウン方法を使用して、アプライアンスの電源をオフまたは再起動します。

  • 強制シャットダウン:電源スイッチを4秒以上押し続けてから離します。アプライアンスは、オペレーティングシステムをシャットダウンすることなく、すぐに電源を切ります。

    注意：

    強制的にシャットダウンすると、データが失われ、ファイルシステムが破損する可能性があります。

    アプライアンスのオペレーティングシステムがグレースフルシャットダウン方式に応答しない場合にアプライアンスを回復するための最後の手段として、強制シャットダウン方式を使用します。
警告：

アプライアンスのシャットダウン中に電源スイッチを押さないでください。

アプライアンスから完全に電力を遮断するには、電源コードを抜くか、電源を切ります。

電源を切った後、10秒以上待ってから電源を入れ直してください。

電源をオンにした後、少なくとも10秒待ってから電源を切ります。
