SRX4200 冷却システムの保守

SRX4200 の交換サービスゲートウェイ ファン トレイ

ファン トレイを交換するには、次の方法に当たります。

  1. シャーシの背面パネルにある障害のあるファン トレイの物理的な場所を識別します。 図 1 は 、ファン トレイに番号が付されている方法を示しています。

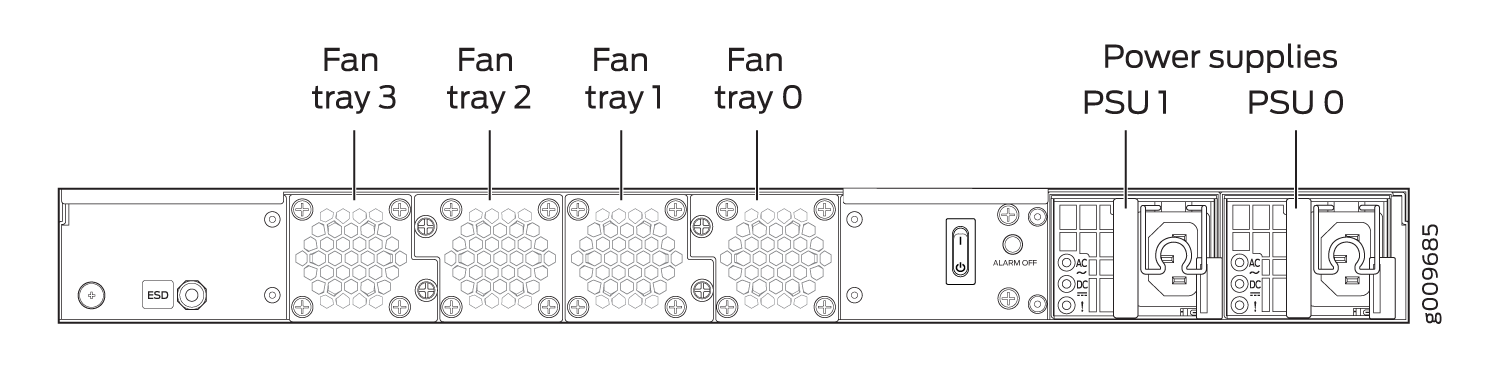

    図 1:SRX4200サービスゲートウェイ ファン トレイの番号設定 SRX4200 Services Gateway Fan Tray Numbering
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. ファン トレイのフェースプレートのキャプティブ ねじを緩めます。
  4. キャプティブ ねじをつかみ、ファン トレイをシャーシから完全に引き出します。
  5. 交換用ファン トレイを真っ直ぐシャーシに挿入します。
  6. ファン トレイのフェースプレートのキャプティブ ねじを締め、シャーシで固定します。
