SRX345電源システム

SRX345ファイアウォールは、単一のAC電源(Junos OSリリース15.1X49-D35以降)、デュアルAC電源(Junos OSリリース15.1X49-D110以降)、または単一のDC電源(Junos OSリリース17.4R1以降)のいずれかで利用できます。電源は、電圧要件に応じて、さまざまな出力電圧をデバイスコンポーネントに分配します。電源装置はシャーシに固定されており、現場交換可能なユニットではありません。

SRX345モデルを識別するには、show chassis hardwareコマンドの出力でDescriptionフィールドを確認します。

以下は、さまざまなSRX345モデルの出力例です。

• SRX345 (シングル AC 電源搭載)

• SRX345 (DC 電源シングル搭載)

• SRX345 (デュアル AC 電源搭載)

  SRX345の1台の電源(デュアルAC電源搭載)に障害が発生した場合、残りの電源が中断することなく電気負荷を再分配します。

SRX345ファイアウォールのAC電源システムの電気的仕様を 表1に示します。

表1:SRX345ファイアウォール(ACモデル)の電源システムの電気的仕様

電力要件	仕様
AC 入力電圧	100〜240 VAC
AC入力ライン周波数	50 から 60 Hz
AC システム電流定格	1 から 1.5 A
最大AC突入電流	220 V/50 Hz で 7.3 A(ミニ PIM を 4 台設置時)

警告：

サービスゲートウェイのAC電源コードは、デバイスでの使用のみを目的としており、その他の用途に使用するためのものではありません。

SRX345ファイアウォールのDC電源システムの電気的仕様を 表2に示します。

表2:SRX345ファイアウォール(DCモデル)の電源システムの電気的仕様

電力要件	仕様
定格DC電圧範囲	–48 から –60 VDC(-15% および +20% の許容誤差)
動作電圧範囲	–40.8 から –72 VDC
DCシステムの定格電流	-48 VDC で 6 A
直流出力	12 V@150W

警告：

サービス・ゲートウェイのAC電源コードは、サービス・ゲートウェイでの使用のみを目的としており、その他の用途には使用するためのものではありません。

手記：

北米では、米国電気工事規程(NEC)のセクション400-8(NFPA 75、5-2.2)および210-52、およびカナダ電気工事規程(CEC)のセクション4-010(3)に準拠するため、AC電源コードの長さは4.5m(約14.75フィート)を超えてはなりません。

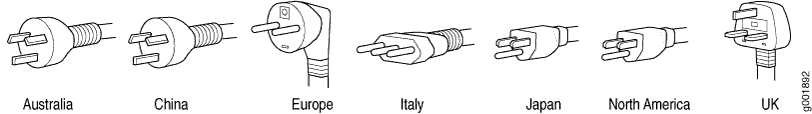

表 3 は電源コードの仕様を示し、 図 1 は国または地域ごとに提供されている AC 電源コードのプラグを示しています。

表 3:AC 電源コードの仕様

国	電気的仕様	プラグ規格
オーストラリア	250 VAC、10 A、50 Hz	AS/NZ 3112-1993
中国	250 VAC、10 A、50 Hz	GB2099.1 1996およびGB 1002 1996(CH1-10P)
ヨーロッパ(イタリアとイギリスを除く)	250 VAC、10 A、50 Hz	中欧 (7) VII
イタリア	250 VAC、10 A、50 Hz	CEI 23-16/VII
日本	125 VAC、12 A、50または60 Hz	JIS 8303
北アメリカ	125 VAC、10 A、60 Hz	NEMA 5-15
英国	250 VAC、10 A、50 Hz	BS 1363A

手記：

電源コードやケーブルは、サービスゲートウェイコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープしたりしてはなりません。
