QFX5241-32OD電源システム
AC PSU—2つの冗長AC電源ユニット(PSU)が、QFX5241-32ODスイッチ(1 + 1 冗長性付き)のACバリエーションに電力を供給します。QFX5241-32ODスイッチのAC PSUには、以下の電源オプションがあります。
PSUは完全に冗長化されており(QFX5241-1U-PWR-AO AC PSUの入力電圧範囲100〜127Vを除く)、2台目のPSUをインストールして電源を入れた後に負荷分散を実行します。AC PSU は、ホットリムーブおよびホットインサート可能な FRU です。つまり、スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、PSU を取り外して交換できます。
PSUモジュールは、AFO冷却(フロントツーバックまたはポートツーFRUのエアフローとも呼ばれます)をサポートします。QFX5241-32ODスイッチの標準消費電力は543W、最大消費電力は1394Wです。
QFX5241-1U-PWR-DO—2つの冗長DC電源ユニット(PSU)が、QFX5241-32ODスイッチ(1 + 1 冗長性付き)のDC-with-ORv3バリアントに電力を供給します。各QFX5241-1U-PWR-DO PSUは、最大2400Wの出力を提供します。DC PSUは、電源コンセントから最大入力電力2600Wを消費し、最大出力2400Wを生成します。PSUモジュールは、AFO冷却(フロントツーバックまたはポートツーFRUのエアフローとも呼ばれます)をサポートします。PSU は完全に冗長化されており、2 台目の PSU をインストールして電源を入れた後に負荷分散を実行します。DC PSUは、ホットリムーブおよびホットインサート可能なFRUです。つまり、スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、PSU を取り外して交換できます。
QFX5241-32OD DCスイッチの標準消費電力は537W、最大消費電力は1381Wです。

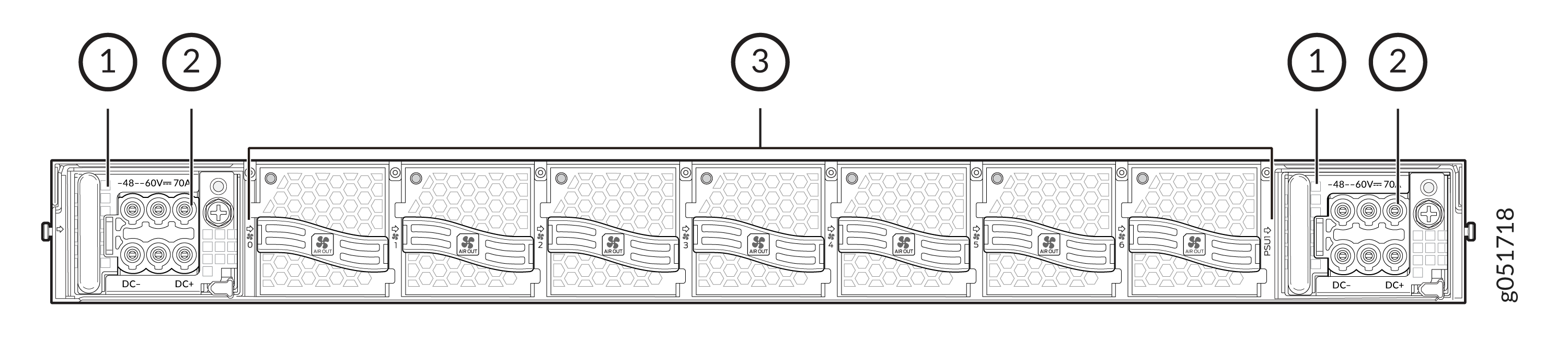

QFX5241-32ODスイッチのPSUは、シャーシ背面のFRUパネルにあります。
|
1
—
PSU(電源ユニット) |
3
—
ファンモジュール |
|
2
—
電源コネクター
|
|
1
—
PSU(電源ユニット) |
3
—
ファンモジュール |
|
2
—
電源コネクター
|
QFX5241-32ODスイッチのシステム電気定格
個々のAC PSUおよびDC PSUの電気定格とは別に、QFX5241-32ODスイッチモデルは、特定の電気定格セットについて検証されています。QFX5241-32ODスイッチのモデルは次のように定格されています。
QFX5241-32OD-AO—QFX5241-32OD ACモデルの定格は、200〜240ボルトAC(VAC)の入力電圧範囲内で15A、50Hz〜60HzのAC入力ライン周波数内で動作する各電源において、100V〜127ボルトAC(VAC)の入力電圧範囲内で12Aの入力電流を定格しています。
QFX5241-32OD-DO-T1—QFX5241-32OD-DO-T1 DC-with-ORv3モデルの定格入力電圧は、各電源に対して-48ボルトDC(VDC)〜-60VDCの入力電圧範囲内で70Aの定格があります。
QFX5241-32OD AC電源ユニットの説明
QFX5241-1U-PWR-AO—各2400W AC PSUには、12Vの出力電圧を提供する単一のAC入力があります。PSUの最大出力電力は、入力電圧範囲が200V〜240Vの場合は2400W、入力電圧が100V〜127Vの場合は1000Wです。最大負荷時のAC入力電流定格は、入力電圧100Vで12A、入力電圧220Vで15Aです。
出力電源と入力電圧が提供されている場合、スイッチの入力電流を定格制限内に維持できます。
|
項目 |
仕様 |
|---|---|
|
AC入力電圧 |
高入力電圧範囲:200V〜240V。 低入力電圧範囲:100V〜127V。 |
|
AC入力電流定格 |
15 A (200 V〜240 Vの入力電圧用) 12 A (100 V〜127 Vの入力電圧範囲) |
|
AC入力ライン周波数 |
50Hz〜60Hz(高電圧範囲と低電圧範囲の両方) |
|
最大入力電力 |
2600W(入力電圧220Vの場合) 1100W(入力電圧110Vの場合) |
|
最大出力電力 |
2400W(入力電圧200V〜240Vの場合) 1000W(入力電圧100V〜127Vの場合) |
| 出力電圧(DC) |
12V(高電圧範囲と低電圧範囲の両方) |
|
最大消費電力 |
QFX5241-32OD—1381 W |
|
標準消費電力 |
QFX5241-32OD—537 W |
正面 |
1
—
PSU LED |
3
—
エジェクタラッチ |
|
2
—
電源コネクター |
4
—
ハンドル |
PSU を交換するには、 QFX5241-32OD 電源システムの保守を参照してください。
AC電源コードの仕様
取り外し可能なAC電源コードをシャーシに同梱しています。AC 電源コード CG_CBL-SDG-C20-2M は、デフォルトで QFX5241-32OD AC スイッチに同梱されています。
北米では、米国電気工事規程(NEC)セクション400-8(NFPA 75、5-2.2)および210-52、およびカナダ電気工事規程(CEC)セクション4-010(3)に準拠するため、AC電源コードの長さは約14.75フィート(約4.5メートル)を超えてはなりません。QFXシリーズスイッチ用に注文できるコードは、準拠しています。
表2は 、国または地域ごとに提供されているAC電源コードの仕様を示しています。
|
国/地域 |
電気的仕様 |
規格 |
ジュニパーモデル番号 |
|---|---|---|---|
|
すべての国(日本とインドを除く) |
250V、20A(米国)、16A(その他の地域) |
IEC 60320 C20に準拠したSAF-D-Grid 400 |
CG_CBL-SDG-C20-2M |
|
日本 |
250V、16A |
IEC 60320 C20に準拠したSAF-D-Grid 400 |
CG_CBL-SDG-C20-2M |
|
インド |
250V、16A |
IEC 60320 C20に準拠したSAF-D-Grid 400 |
CG_CBL-SDG-C20-2M |
QFX5241-32OD AC電源ユニットLED
各QFX5241-32ODスイッチPSUのモジュール面プレートには、電源ステータスを示すLEDが1つあります。
|
1
—
AC 電源 LED |
AC PSU は、赤と緑のバイカラー LED を使用して動作状態を示します。
|
LEDの色と状態 |
説明 |
|---|---|
|
オフ |
スイッチ内のすべてのPSUにAC電源が供給されていません。 |
|
緑色に点灯 |
PSUはオンで正常に機能しており、12Vの出力を生成しています。 |
|
緑色の点滅(0.5秒オン、0.5秒オフ) |
PSUはスタンバイモードです(PSUにはAC電源が供給されていますが、わずか5Vしかありません)。 |
|
緑色の点滅(0.25秒オン、0.25秒オフ) |
PSUはファームウェアアップデート中です。 |
|
点滅のオンとオフ(赤0.5秒、0.5秒青、0.5秒オフ) |
PSUは、障害状態について警告またはアラートを発行しています。 |
|
赤く点灯 |
PSUは、重大な電源障害を示しています。 |
|
赤く点滅(1秒間赤く点滅、1秒間オフ) |
特定のPSUにAC電源が供給されていません。 |
|
PSUは、ファンモジュールに障害があることを示しています。 |

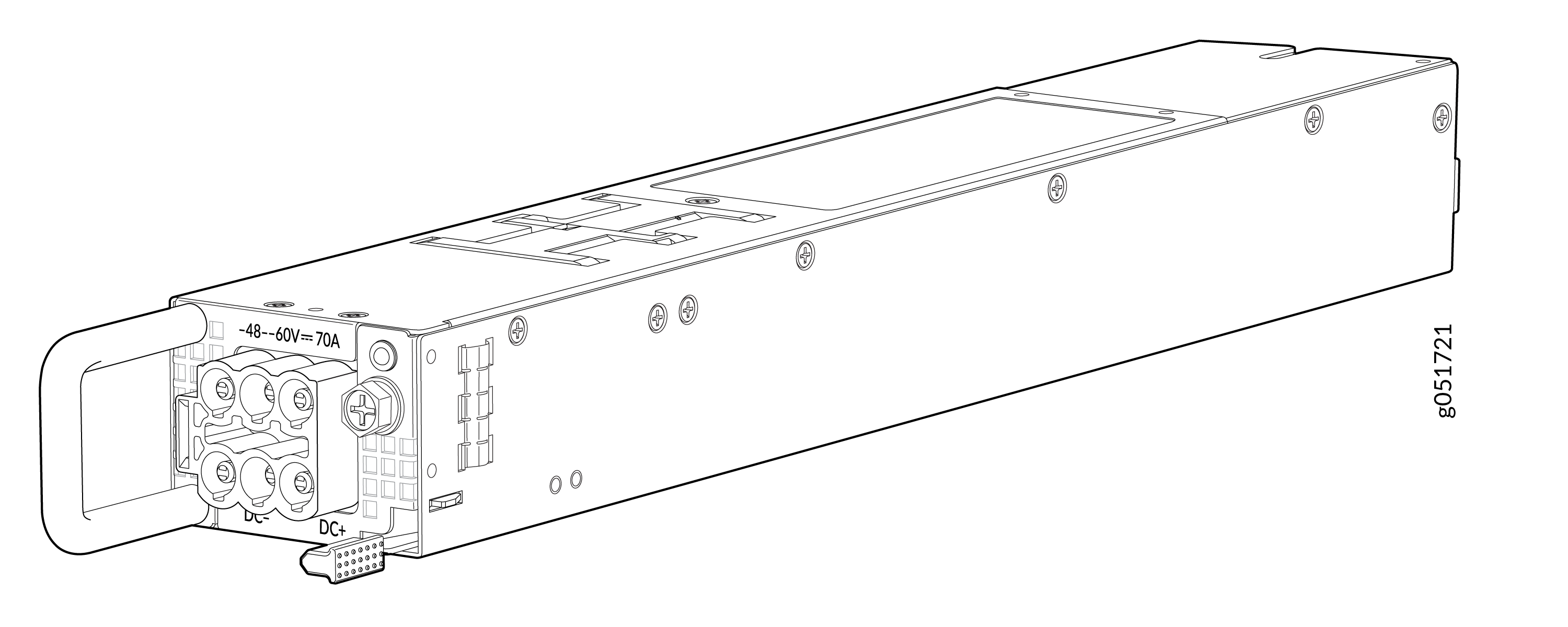

QFX5241-32OD DC電源ユニットの説明
各2400W DC PSUには、12Vの出力電圧を供給する単一のDC入力があります。PSUの最大出力電力は2400Wです。最大DC入力電流定格は70Aです。
指定された電圧および電流条件下では、スイッチは定格制限内で動作します。
|
項目 |
仕様 |
|---|---|
|
DC入力電圧 |
最小:-40 VDC 公称:-48 VDC〜-60 VDC 動作範囲:-40V〜-72V |
|
DC入力電流定格 |
70A |
|
最大入力電力 |
2600W |
| 出力電圧(DC) |
12V |
|
最大出力電力 |
2400W |

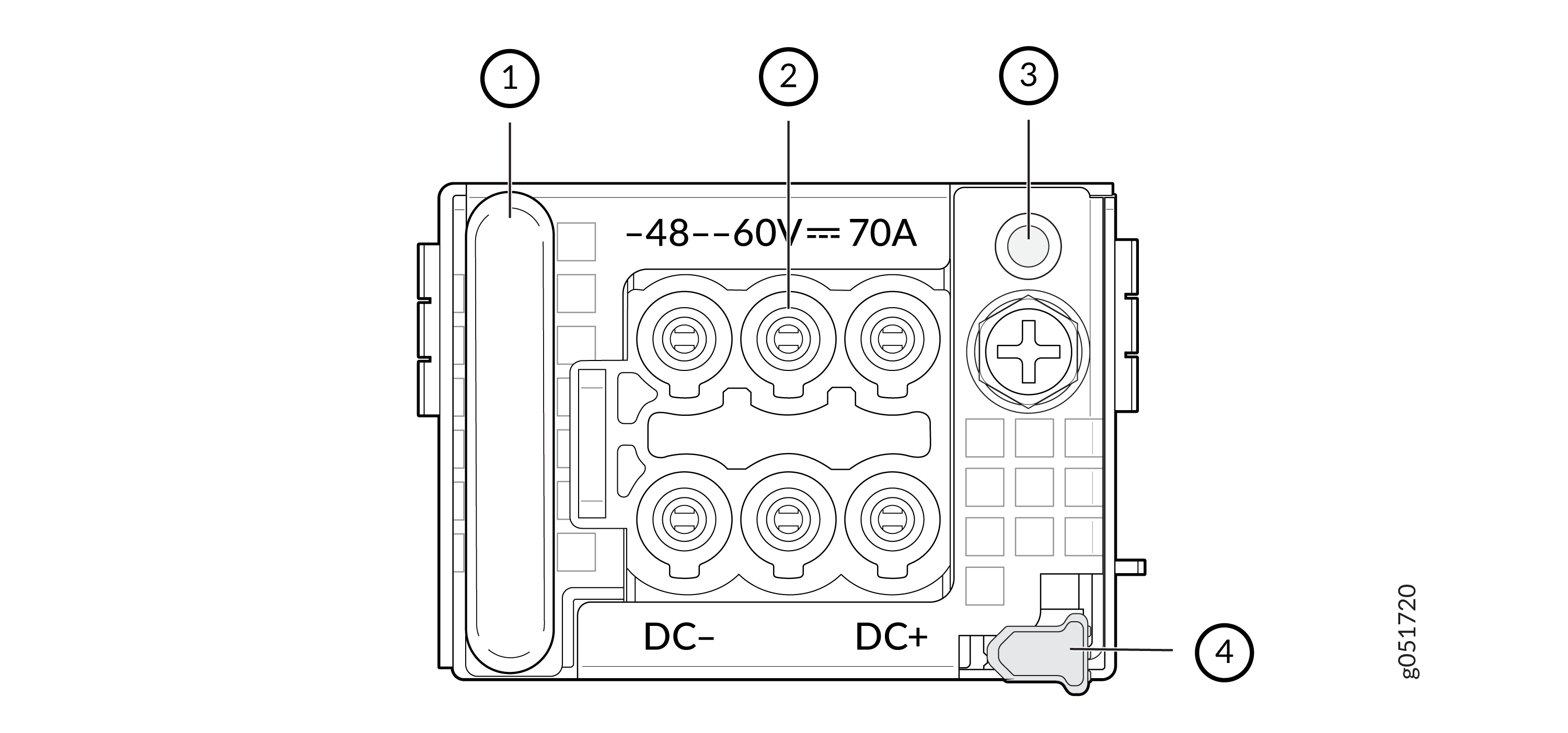

の正面図
-
ハンドル
-
電源コネクター
-
PSU LED
-
エジェクタラッチ
PSUを交換するには、 QFX5241-32OD電源システムの保守を参照してください。
QFX5241-32OD DC電源ユニットLED

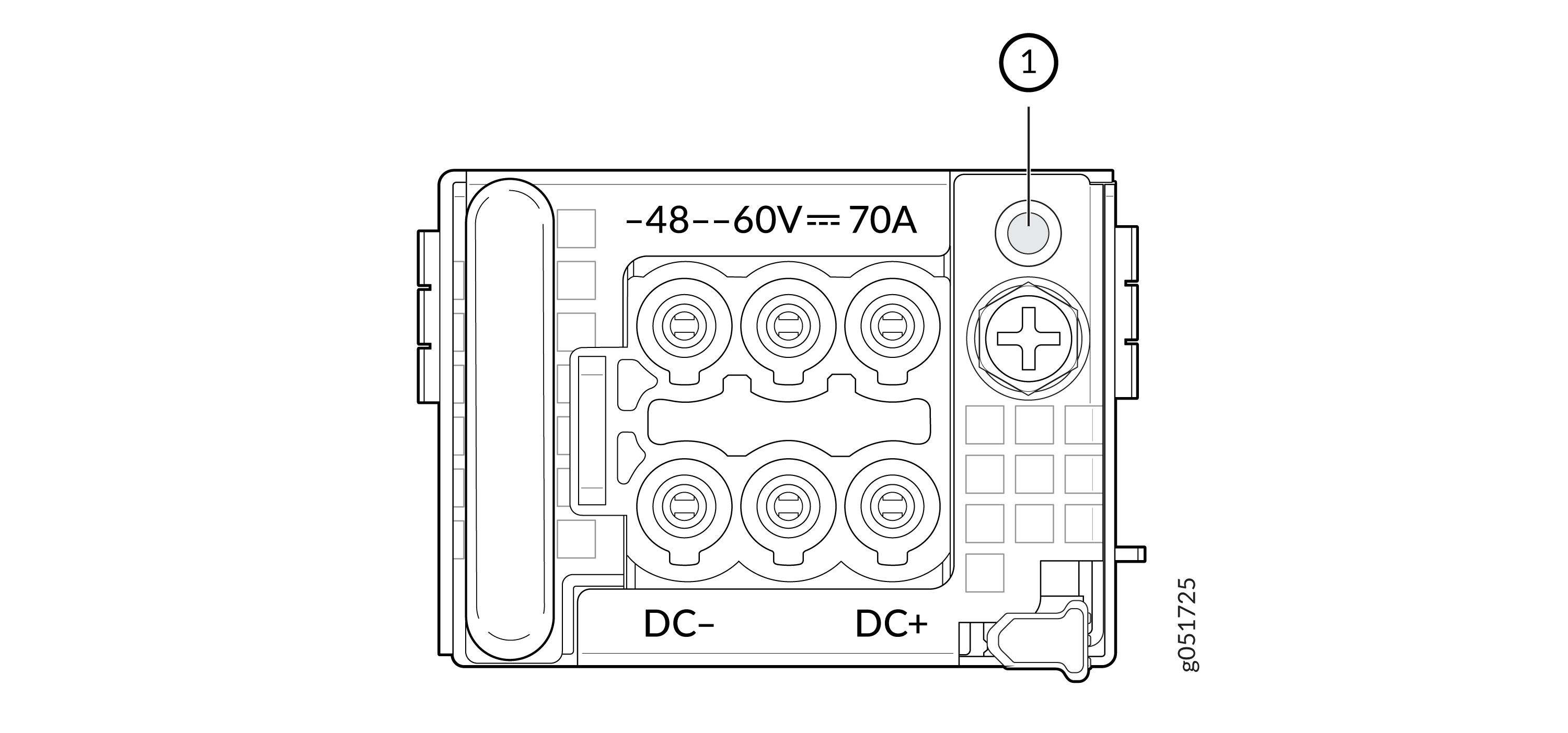

各QFX5241-32ODスイッチDC PSUのモジュール面プレートには、電源ステータスを示すLEDが1つあります。
|
1
—
DC PSU LED |
DC PSUは、赤と緑のバイカラーLEDを使用して動作状態を示します。
|
LEDの色と状態 |
説明 |
|---|---|
|
オフ |
スイッチ内のすべてのPSUにDC電源が供給されていません。 |
|
緑色に点灯 |
PSUはオンで、正常に機能している。 |
|
赤く点滅(1秒間赤く点滅、1秒間オフ) |
特定のPSUにDC電源が供給されていません。 |
|
PSUは、ファンモジュールに障害があることを示しています。 |
|
|
緑色の点滅(0.5秒オン、0.5秒オフ) |
PSUはスタンバイモードです(PSUには電力が供給されていますが、わずか5V)。 |
|
点滅のオンとオフ(赤0.5秒、0.5秒青、0.5秒オフ) |
PSUは、障害状態について警告またはアラートを発行しています。 |
|
赤く点灯 |
PSUは、重大な電源障害を示しています。 |
|
緑色の点滅(0.25秒オン、0.25秒オフ) |
PSUはファームウェアアップデート中です。 |
