QFX5230-64CD電源システムの保守

QFX5230-64CDスイッチ電源モジュールは、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。スイッチの電源をオフにしたり、スイッチング機能を中断したりすることなく、交換用電源を取り付けることができます。システムの電源をオフにせずにもう一方の電源を交換するには、アクティブな電源が動作状態になっている必要があることに注意してください。

QFX5230-64CDスイッチから電源を取り外す

QFX5230-64CDスイッチから電源を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

スイッチから電源を取り外す際に、以下の部品と工具が用意されていることを確認してください。

  • ESD接地ストラップ
  • 帯電防止袋または帯電防止マット

QFX5230-64CDスイッチの電源モジュールは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。スイッチの電源をオフにしたり、スイッチング機能を中断したりすることなく、電源モジュールの取り外しや交換が可能です。

注:

適切な冷却を維持し、動作電源ユニットのサーマルシャットダウンを防ぐために、各電源スロットには電源またはブランクパネルが含まれている必要があります。電源装置を取り外す場合は、取り外した直後に交換用電源装置またはブランクパネルを取り付ける必要があります。

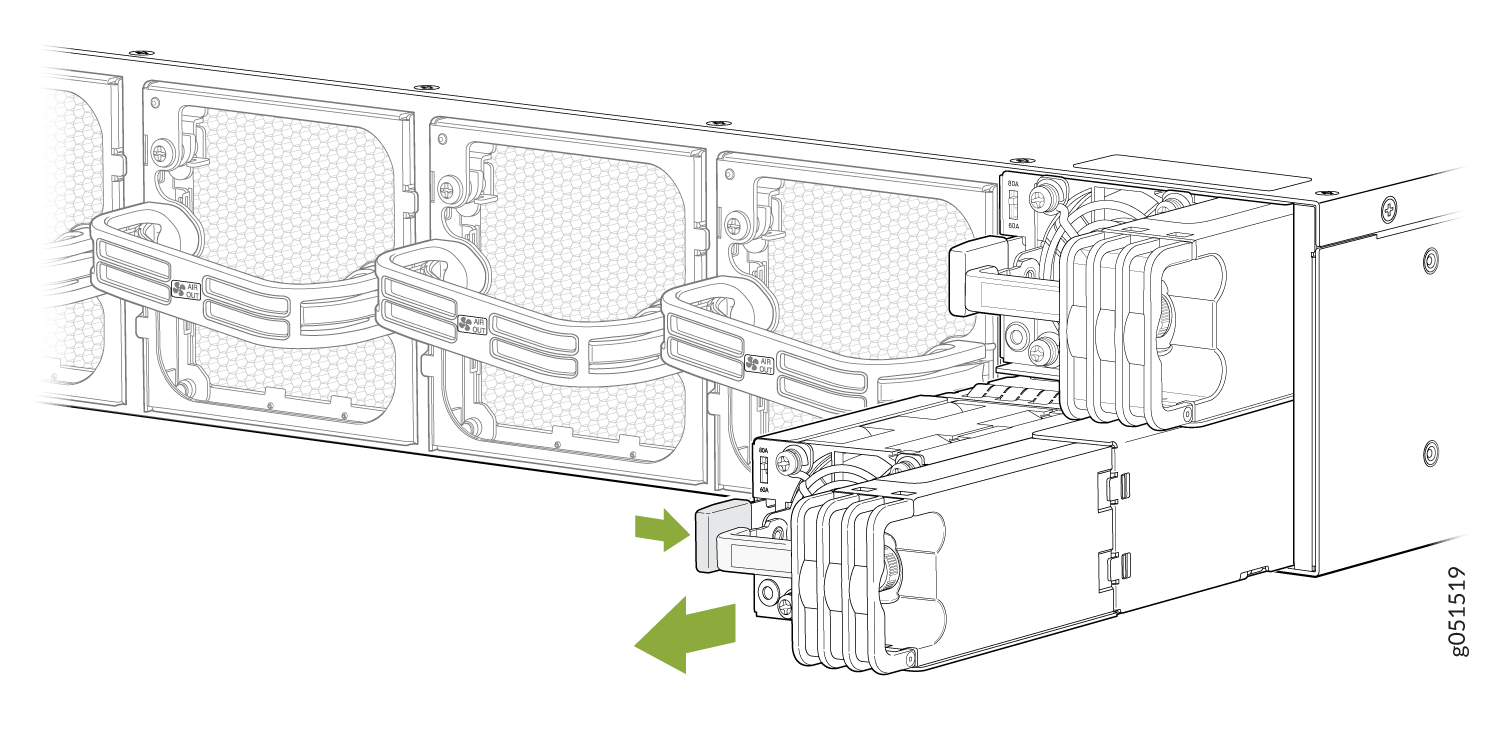

図1:QFX5230-64CDスイッチからAC電源を取り外すTechnical illustration of server chassis showing PSU removal or installation with green arrows indicating direction. Includes cooling fans and airflow guides labeled AIR OUT.
QFX5230-64CDスイッチは、工場出荷時に2つの電源があらかじめインストールされた状態で出荷されます。

QFX5230-64CDスイッチから電源を取り外すには:

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
    注:

    QFX5230-64CDスイッチに電源装置が1つしか取り付けられていない場合は、電源装置を取り外す前にスイッチの電源を切る必要があります。

  3. スイッチの電源を切断します。

    • AC電源—AC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。AC電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードのプラグの端をゆっくりと引き抜いてください。

    • DC電源—DC回路にサービスを提供するパネルボードのサーキットブレーカーをOFFの位置に切り替えます。取り外す電源装置のLEDがオフになっていることを確認してください。

  4. 電源を取り外します。

    • AC電源—電源コードリテーナーを取り外し、電源フェースプレートに接続された電源コードのソケットの端をゆっくりと引き抜いて、電源フェースプレートから電源コードを取り外します。

    • DC電源—つまみネジを緩め、電源ケーブルのコネクターを外すか、2本のケーブルをそれぞれ電源から外します(標準のドライバーが必要)。

  5. ロックレバーが止まるまでハンドルに向かってスライドさせます。
  6. 電源装置のハンドルをつかみ、しっかりと引っ張って電源装置をシャーシから半分まで引き出します。
    図2:QFX5230-64CDスイッチからDC電源を取り外すRemoving or inserting modular power supply unit with green arrows indicating movement direction; honeycomb vents suggest airflow.
  7. 片手を電源の下に置いて支え、シャーシから完全にスライドさせます。電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意してください。
  8. 電源を帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に置きます。
  9. 別の電源モジュールと交換してください。

QFX5230-64CDスイッチに電源を取り付ける

  • QFX5230-64CDスイッチに電源を取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

  • 電源装置の気流の方向がシャーシと同じであることを確認します。電源ハンドルのラベルには、気流の方向が示されています。詳細については、QFX5230-64CD冷却システム を参照してください。

QFX5230-64CDスイッチに電源を取り付けるには:

  1. 手首にESD接地ストラップを取り付け、シャーシのESDポイントにストラップを接続します。
  2. 電源を バッグから取り出す際は、電源コンポーネント、ピン、リード線、はんだ接続部に触れないように注意してください。
    注意:

    電源ハンドルの矢印の方向がシャーシ内の気流の方向と一致していることを確認します。シャーシに取り付ける各電源装置のエアフロー方向が同じであることを確認します。2つの異なる気流方向の電源を設置すると、Junos OSがアラームを発生させ、ステータス(ALM)LEDがオレンジの点滅します。
  3. 電源装置に保護ラップが付いている場合は、電源装置の四方すべてのラップをはがして取り外します。
  4. 両手を使って、スイッチの FRU パネルにある電源モジュール スロットに電源装置を置き、完全に収まり、ロック レバーが所定の位置にスライドするまでスライドさせます。
図3:QFX5230-64CDへのAC電源の取り付け
Technical illustration of a server chassis with a modular PSU being installed or removed, indicated by a green arrow.
図4:QFX5230-64CDスイッチRemoving power supply unit from server; green arrow shows direction; features honeycomb grilles and connectors.へのDC電源の取り付け
注:

各電源装置は専用の電源コンセントに接続する必要があります。
注:

ジュニパーケアサービス契約を結んでいる場合は、ハードウェアコンポーネントの追加、変更、またはアップグレードを https://www.juniper.net/customers/support/tools/updateinstallbase/ に登録してください。これを怠ると、交換部品が必要な場合に大幅な遅延が発生する可能性があります。この注意事項は、既存のコンポーネントを同じタイプのコンポーネントで置き換える場合は適用されません。
