QFX5230-64CDスイッチの開梱と取り付け

QFX5230-64CDスイッチの開梱

QFX5230-64CDスイッチは、ハードウェアコンポーネントを収容する剛性の高い板金構造です。QFX5230-64CDスイッチは、発泡スチロールの梱包材で固定された段ボール箱で出荷されます。

注意：

QFX5230-64CDスイッチは、輸送用ダンボール箱内で最大限に保護されています。設置の準備が整うまで、スイッチを開梱しないでください。

QFX5230-64CDスイッチを開梱するには、次の手順に従います。

  1. 輸送用ダンボール箱は、設置場所にできるだけ近い、システム・コンポーネントを取り外すのに十分なスペースがあるステージング・エリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用ダンボール箱の上部フラップを開きます。
  4. スイッチを固定している梱包材を引き出します。
  5. 箱に入っている在庫と照らし合わせて内容物を確認します。表 1 に、QFX5230-64CD スイッチに付属するコンポーネントのインベントリを示します。
  6. 後でスイッチを移動または輸送する必要が生じる場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。
表1:QFX5230-64CDスイッチに付属するコンポーネントの在庫例

コンポーネント

量

シャシ

1

ファンモジュール - QFX5230-64CD-FANAO

4、工場で取り付けられています

電源 - JNP-3000W-AC-AFO

2の工場は取付けられている

QFX5230-64CD用ラックマウントキット

  • 取り付けレール

  • リアマウントブレード

  • フランジ

  • 皿ネジ(プラス、M4 x 6mm)

  • マイナスネジ(プラス、M4 x 8 mm)

スペア ラック取り付けキットの注文番号は QFX5230-2RU-4PRMK です。

1

2

2

6

24

地理的な場所に適したプラグが付いたSAF-D-Grid電源コード(ACシステムのみ)

2

ドキュメントロードマップカード

1

保証

1

基本インストール データの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベース データを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

ラックまたはキャビネットへの QFX5230-64CD スイッチの取り付け

QFX5230-64CD スイッチは、4 ポスト 19 インチにのみ取り付けることができます。スイッチに付属のラック取り付けキットを使用したラックまたはキャビネット。

このトピックでは、QFX5230-64CD スイッチを 4 ポスト ラックに取り付ける方法について説明します。

ラックの設置を開始する前に

QFX5230-64CD スイッチをラックまたはキャビネットに取り付ける前に、次の手順を実行します。

  1. ESD(静電放電)による損傷の防止方法を理解しているか確認してください。静電放電による損傷の防止を参照してください。
  2. 取り付け場所が、QFX5230-64CD 設置場所の準備チェックリストに記載されている要件を満たしていることを確認します。
  3. ラックを恒久的な位置に置き、通気と保守のために十分な隙間を確保し、建物構造に固定します。
  4. シャーシとコンポーネントを持ち上げる際のガイドラインをお読みください。
  5. スイッチをダンボール箱から取り出します(QFX5230-64CDスイッチの開梱を参照)。
  6. スイッチをラックに取り付けるために、通常はデバイスが付属していない次の部品および工具が揃っていることを確認します。

    • ESD接地ストラップ

    • 取り付けネジに適したドライバー

    • デバイスをラックに取り付けるためのネジ

    • アース ラグ、アース線、ネジ、ワッシャー

    • 未使用のポート用ダストカバー

注意：

QFX5230-64CD スイッチの設置には、デバイスを持ち上げて所定の位置に取り付ける人と、ラックに取り付ける人の 2 人が必要です。QFX5230-64CD スイッチを 60 インチ以上に取り付ける場合。(152.4 cm)床から取り外して、デバイスの取り付けを試みる前に、電源装置とファン モジュールを取り外して重量を最小限に抑えることができます。
注意：

ラックに複数のデバイスを取り付ける場合は、まずラックの最も低い位置にデバイスを取り付けます。ラックの転倒のリスクを最小限に抑えるために、残りのデバイスをラックの下から上に取り付けます。

QFX5230-2RU-4PRMKラックマウントキットを使用して、4ポストラックにデバイスをマウントします

次の工具と部品が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)。

  • シャーシに取り付ける一対の側面取り付けブラケット(ラック取り付けキットに付属)。

  • ラック支柱に取り付ける前面と背面の一対の取り付けレール(ラック取り付けキットに付属)。

デバイスを 4 ポスト ラックに取り付けるには、次の手順に従います。

  1. 安全性に関する全般的なガイドラインと警告をご覧ください。
  2. ESD(静電放電)ケーブル接地ストラップの一方の端を手首に直接巻き付けて締め、もう一方の端を取り付け場所のESDポイントと接続します。

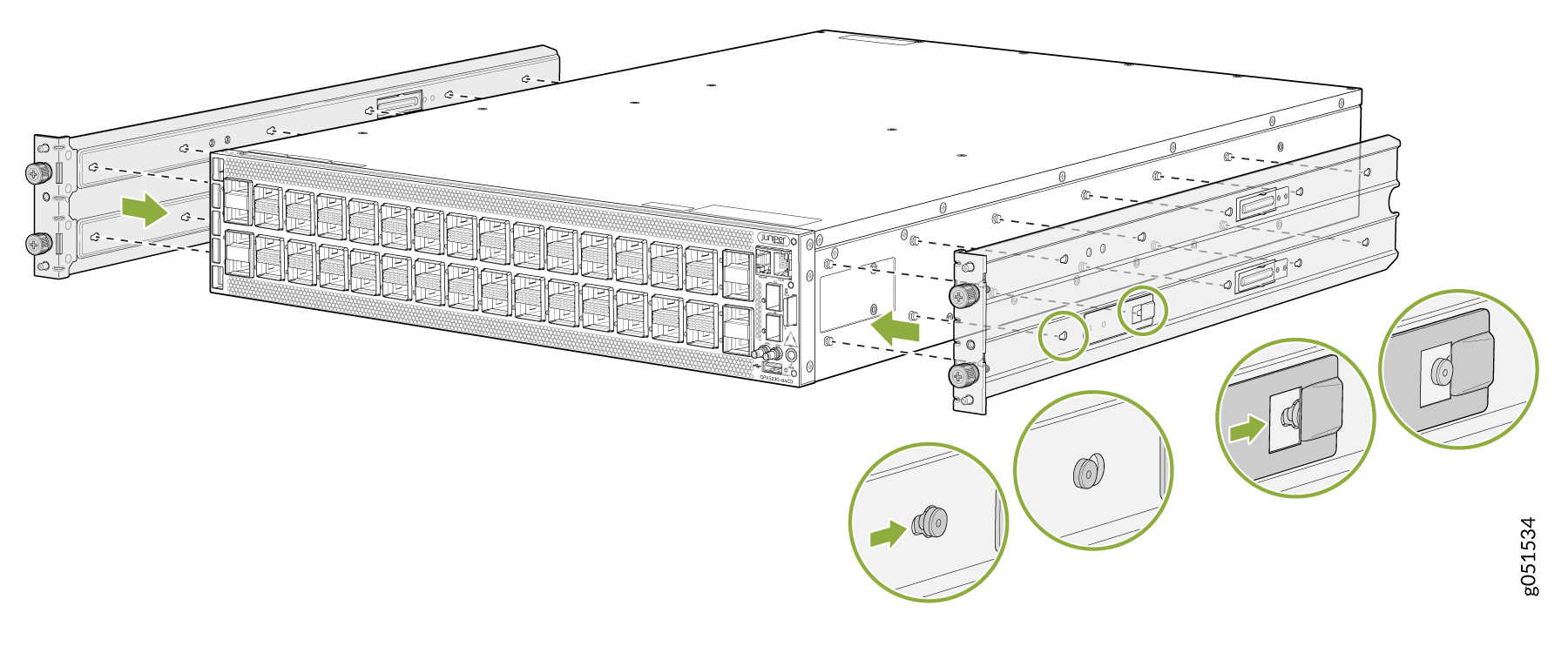

  3. 側面取り付けブラケットをシャーシに取り付けるには、取り付けブラケットの鍵穴をシャーシの肩付きネジに合わせます。取り付けブラケットをシャーシの背面方向にスライドさせます。
    図1:側面取り付けブラケットの取り付け Attach the Side Mounting Brackets

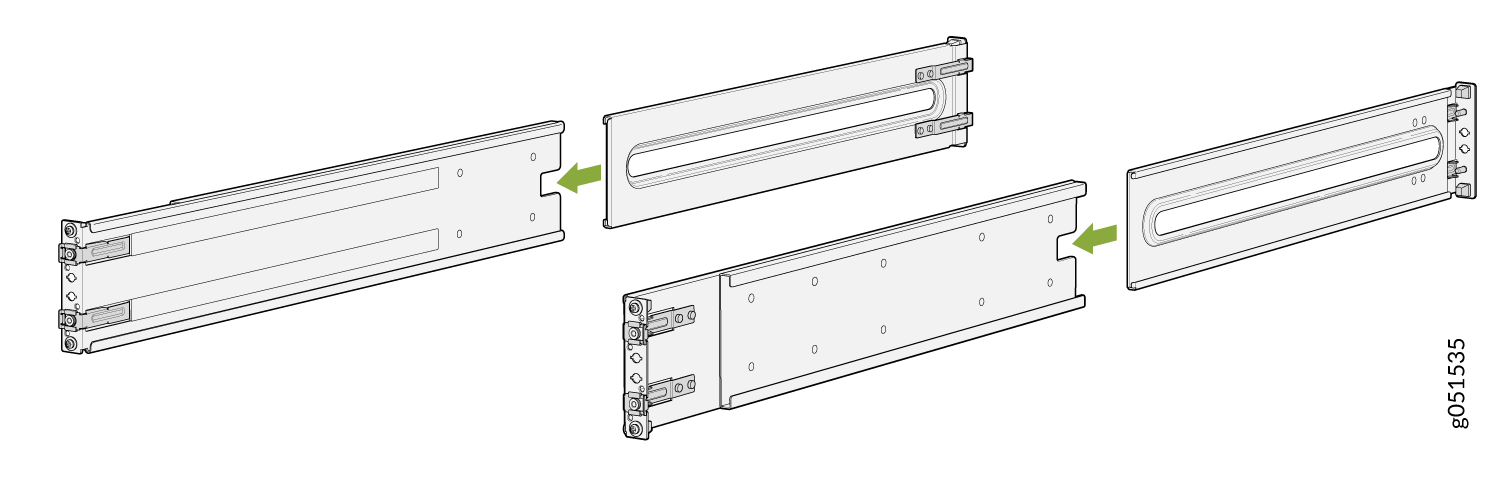

  4. 背面のフローティングレールを前面のレールにスライドさせて、取り付けレールを組み立てます。
    図2:取り付けレールAssemble the Mounting Rails組み立てる
  5. 取り付けレールをラックに取り付けます。

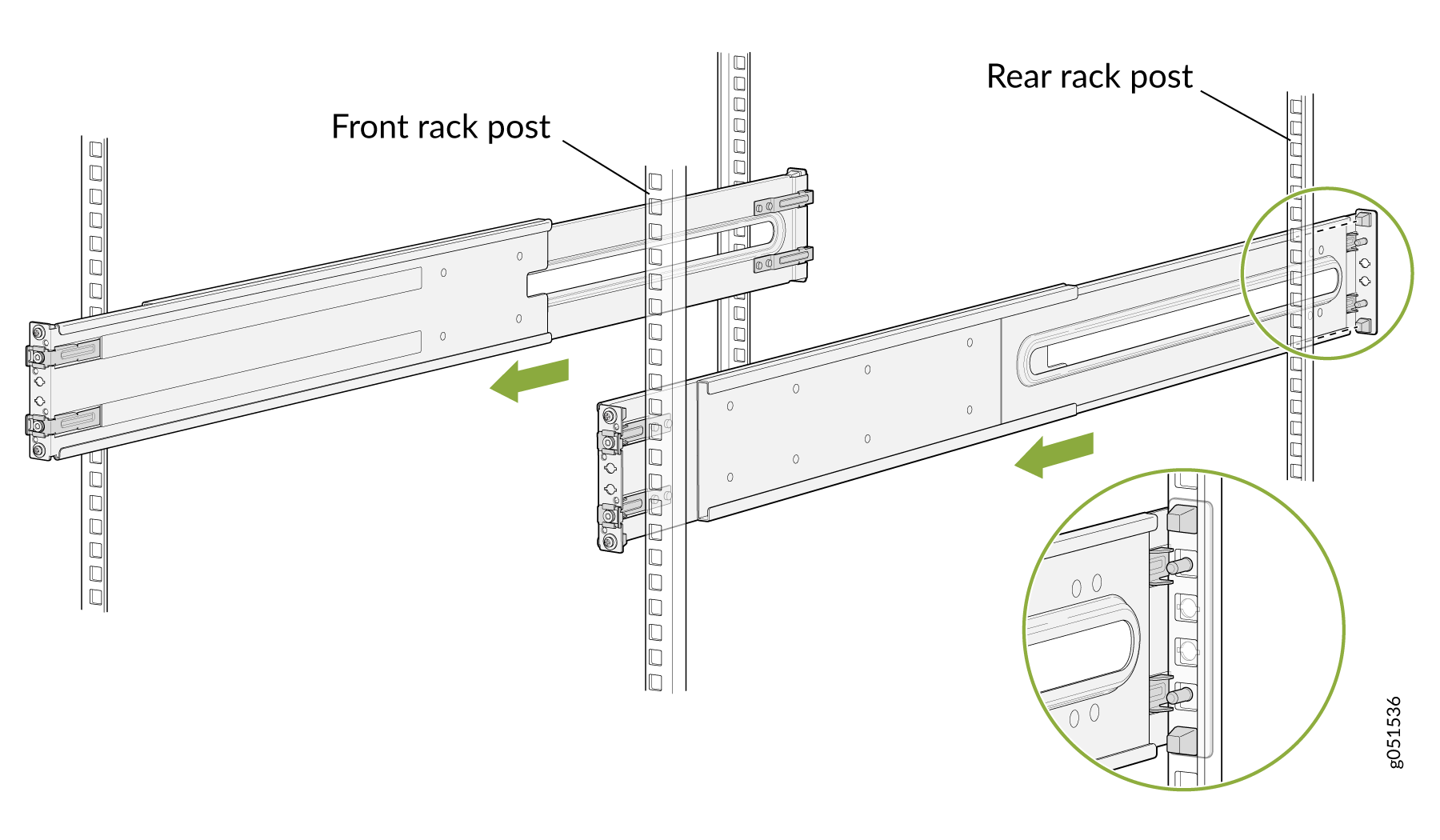

    1. 背面取り付けレールのガイドブロックを背面支柱の穴に合わせます。背面の取り付けレールをラックの前方方向に引いて、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、はっきりとしたカチッという音が聞こえます。
      図 3:背面取り付けレールの取り付け Install the Rear Mounting Rails

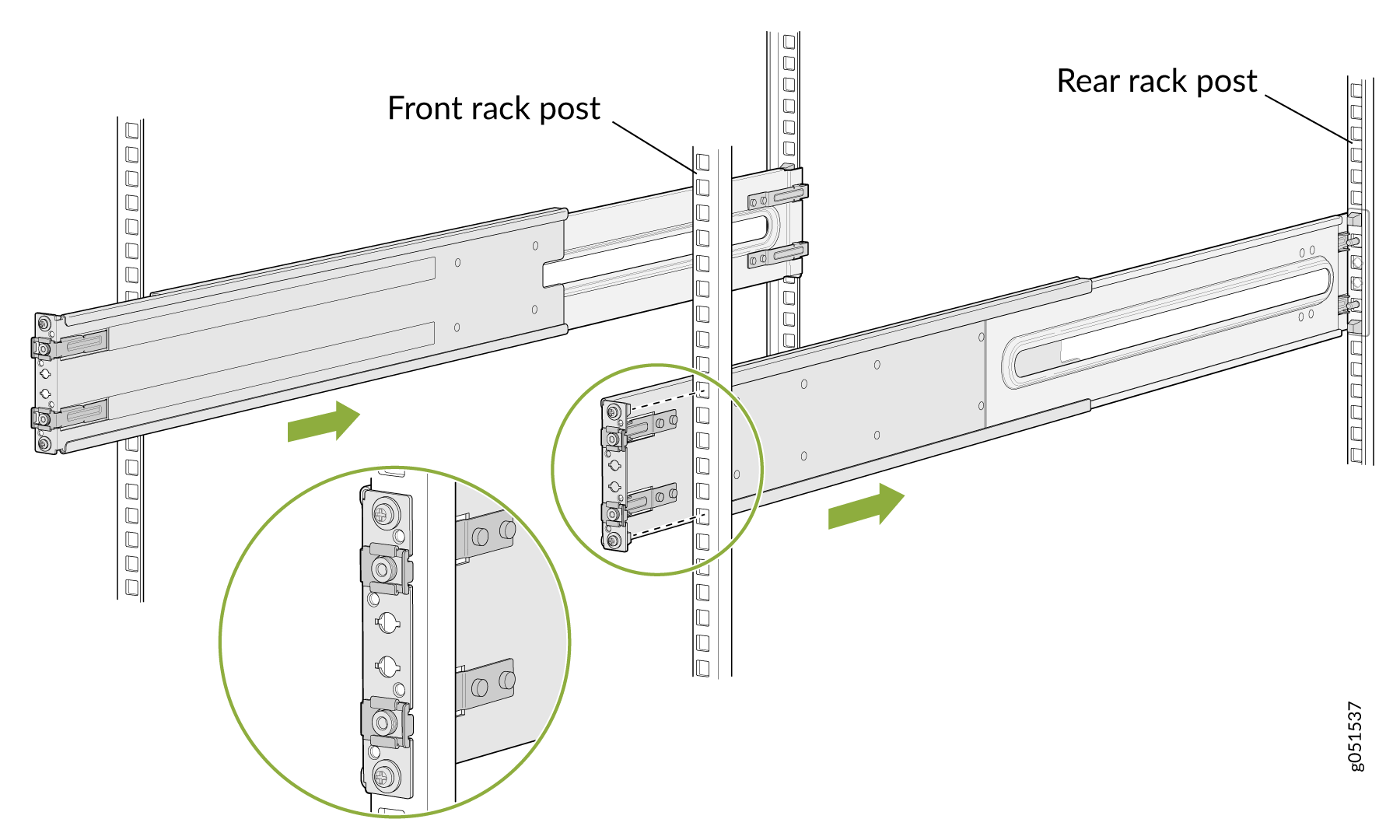

    2. 前面取り付けレールのガイド ブロックを前面支柱の穴に合わせます。前面の取り付けレールをラックの後方に押して、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、はっきりとしたカチッという音が聞こえます。
      図 4:前面取り付けレールの取り付け Install the Front Mounting Rails

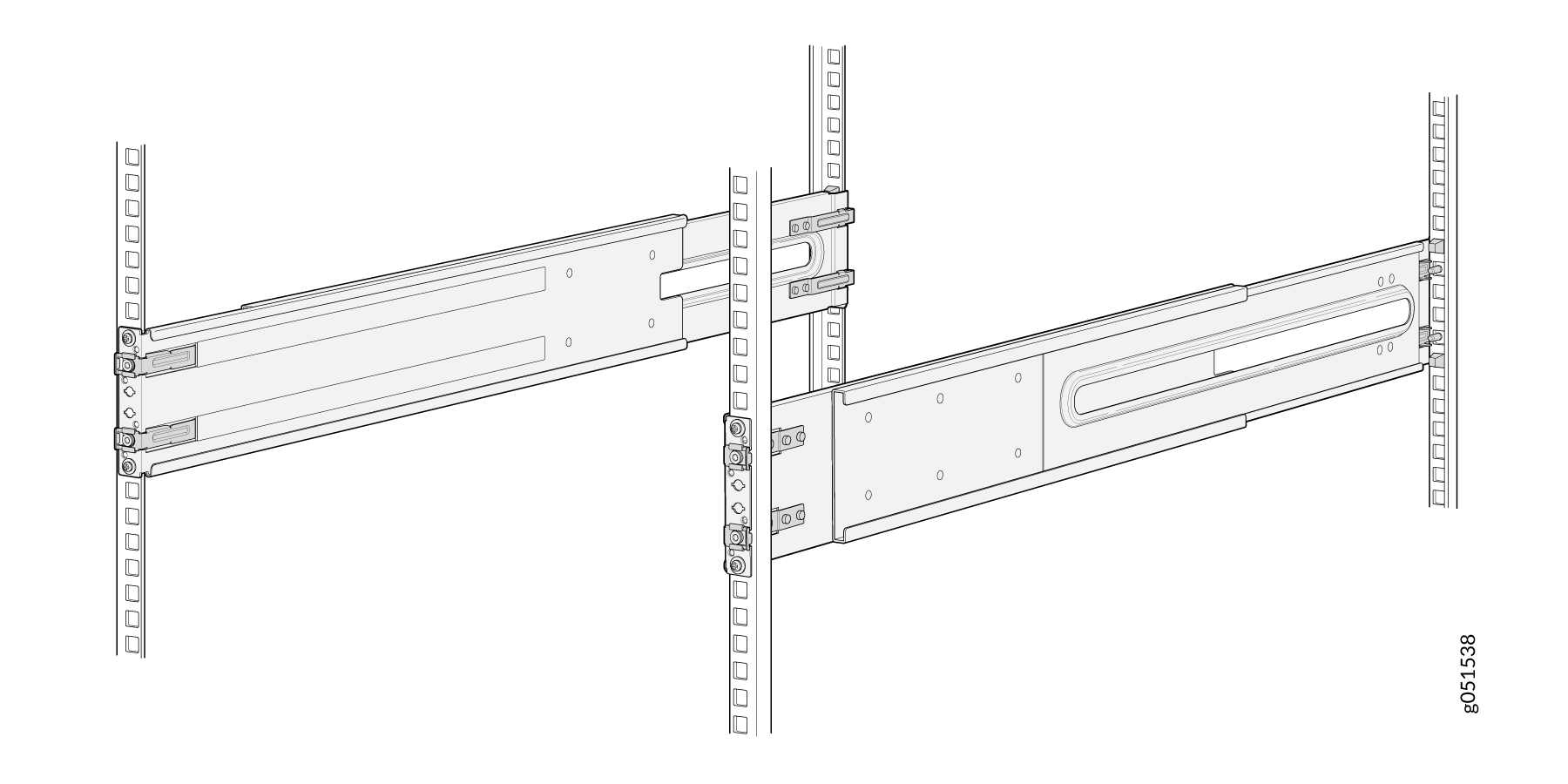

    3. 前面と背面のラッチが取り付けレールの所定の位置にロックされていることを視覚的に確認します。取り付けレールはラックにしっかりと取り付ける必要があります。

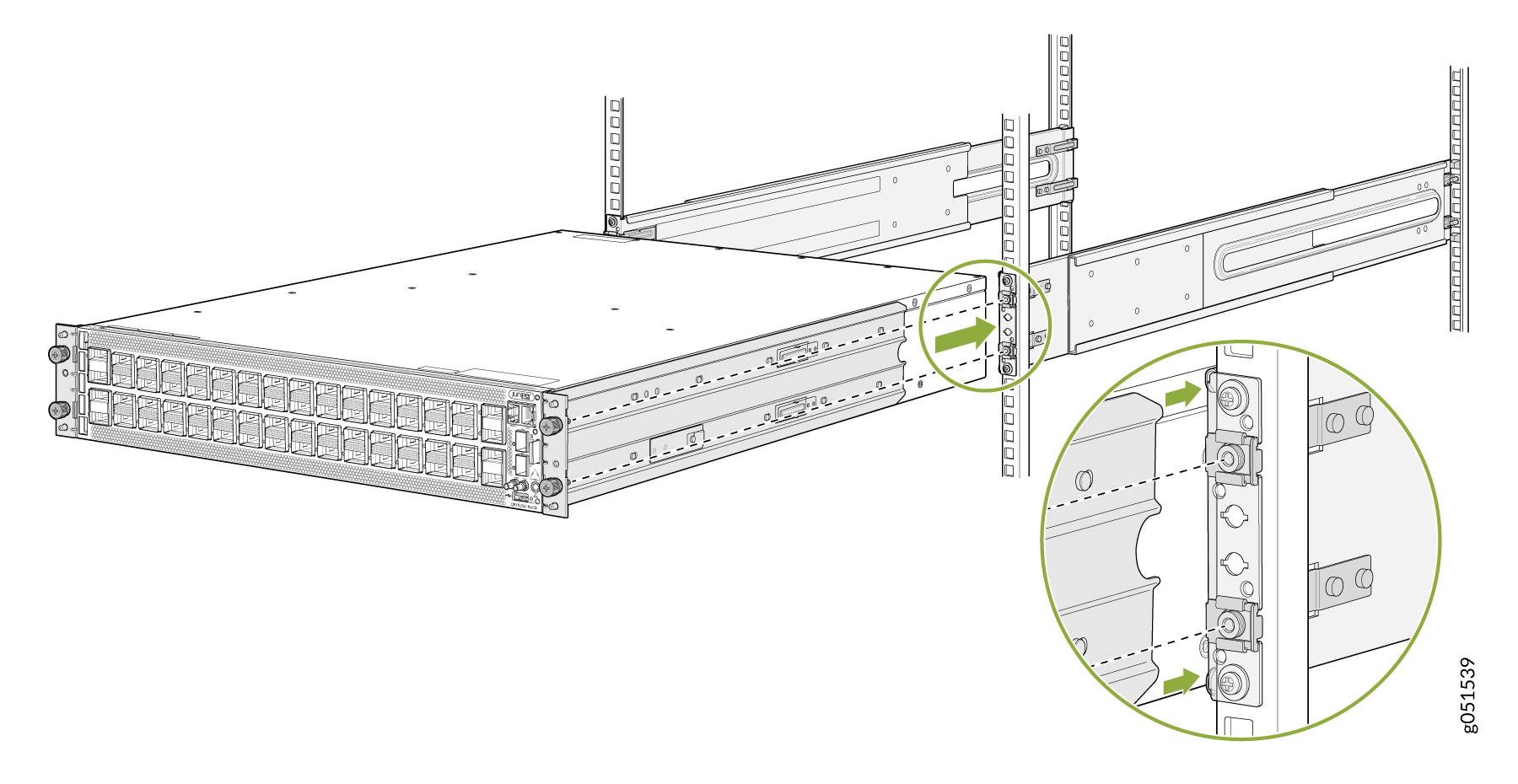

  6. デバイスを持ち上げてラックの前面に配置し、側面の取り付けブラケットを取り付けレールに合わせます。デバイスをラック取り付けレールの溝に差し込みます。
    図 5:取り付けレールをラック Slide the Mounting Rail into the Rackにスライドさせる
  7. シャーシを押します。
    図6:シャーシをラックに押し込む Push the Chassis into the Rack

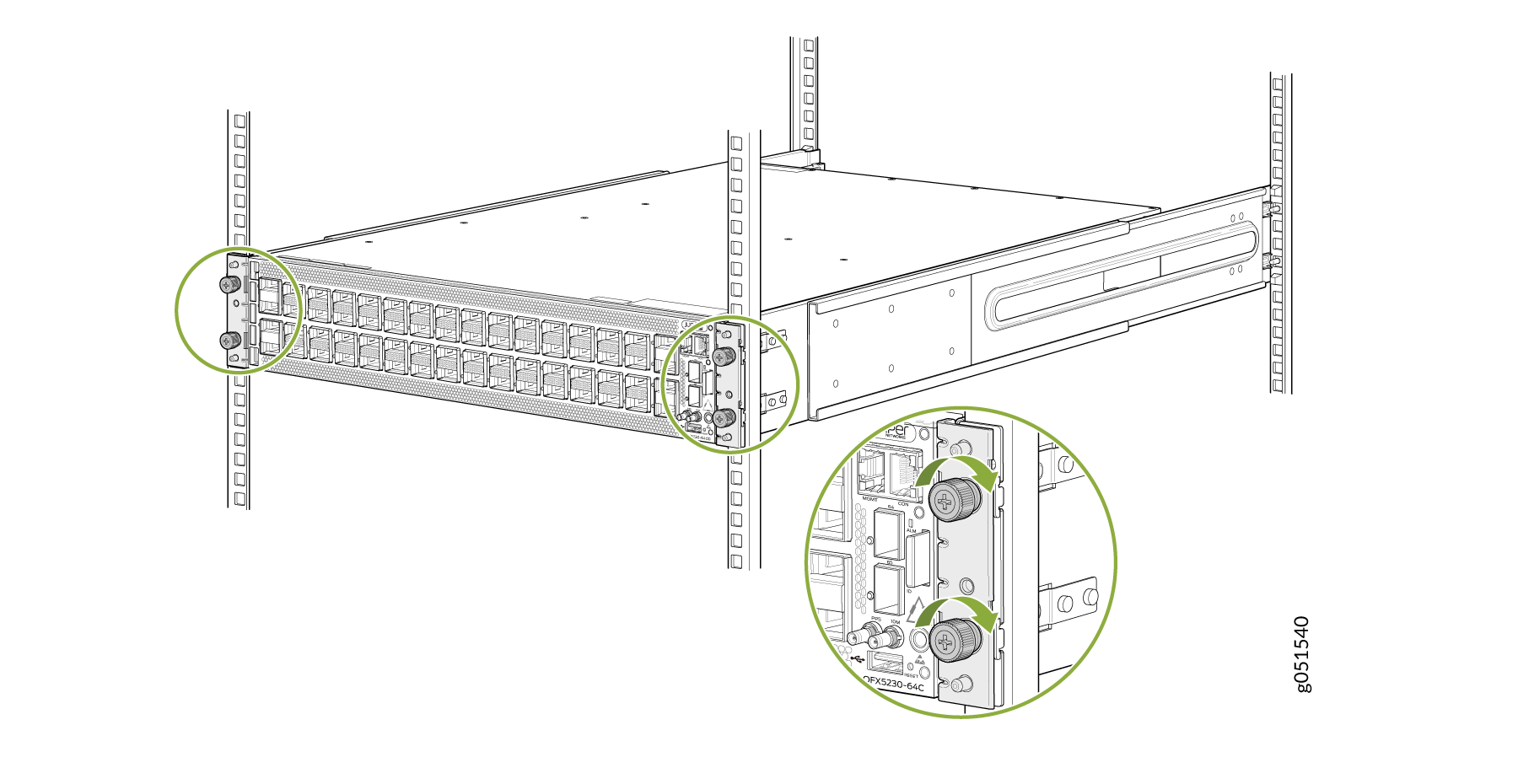

  8. シャーシをラックに固定し、つまみネジを締めます。
    図7:つまみネジTighten the Thumbscrewを締める
