QFX5230-64CD電源システム

QFX5230-64CDスイッチは、AFOモデル用の3000Wの冗長ACまたはDC電源、AC AFIモデル用の2700W電源、DC AFIモデル用の2400W電源で駆動されます。電源は、フロントツーバックまたはバックツーフロントのエアフローをサポートします。この電源は、完全冗長化、負荷分散、および2台目の電源を設置して稼働させた場合のホットリムーブおよびホットインサート可能なFRUです。スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、取り外したり交換したりできます。シャーシに2つのACまたはDC電源があらかじめインストールされたQFX5230-64CDスイッチモデルを出荷します。

2つの電源を合わせることで、スイッチ内のすべてのコンポーネントに電力を供給するために必要な2倍の電力を供給できます。スイッチに両方の電源が取り付けられている場合、スイッチは完全な電源冗長性を実現します。電源装置に障害が発生したり、取り外されたりした場合、2番目の電源装置が中断することなく電気負荷のバランスをとります。冗長性機能の詳細については、 QFX5230-64CDコンポーネント冗長性を参照してください。

注意:

モデル番号とエアフローに適した電源のみを使用してください。異なるエアフローや異なるワット数の電源を混在させないでくださいtage。異なるエアフローまたはワット数の電源がシャーシに挿入されると、システムはアラームを発生させます。

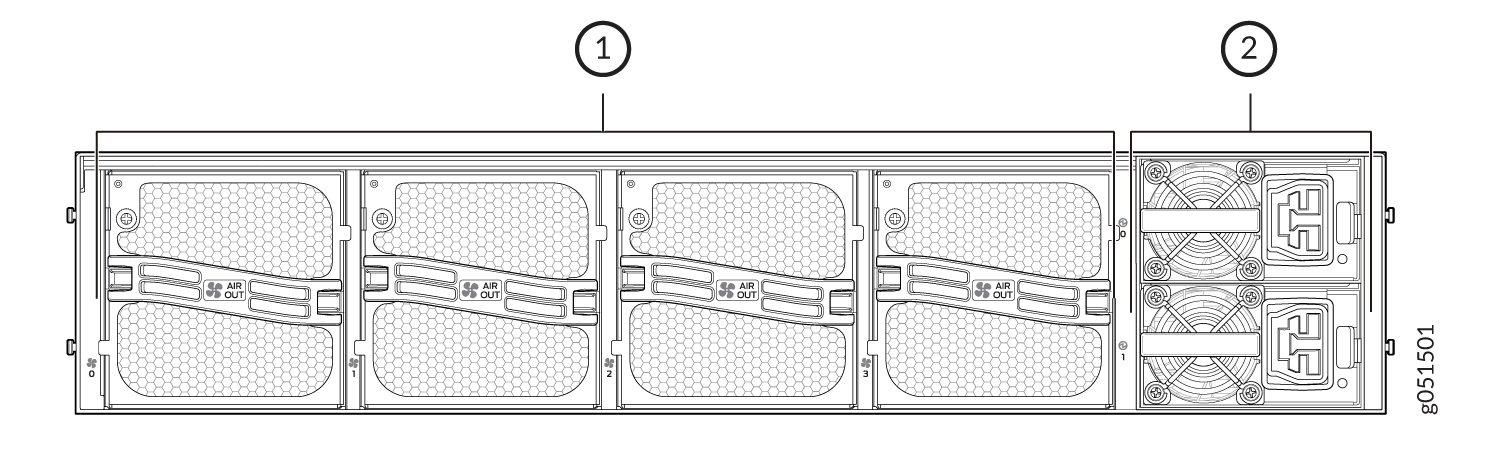

QFX5230-64CDスイッチの電源スロットには、最大2つの電源を取り付けることができます。QFX5230-64CDスイッチの電源はFRUパネルにあります。 図1 は、FRUパネルを示しています。

図1:QFX5230-64CD FRUパネル Rear view of server chassis showing cooling fans labeled AIR OUT for expelling hot air and two power supply units with cooling fans and power connectors.
1
—

ファン
2
—

電源

QFX5230-64CD AC電源の説明

QFX5230-64CDのAC電源は、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)で、デバイスの電源をオフにしたり、スイッチング機能を中断したりすることなく設置できます。QFX5230-64CDは、FRUからポートへのエアフローモデルとポートからFRUへのエアフローモデルの2種類のAC電源モジュールをサポートしています。電源のハンドルは色分けされています。

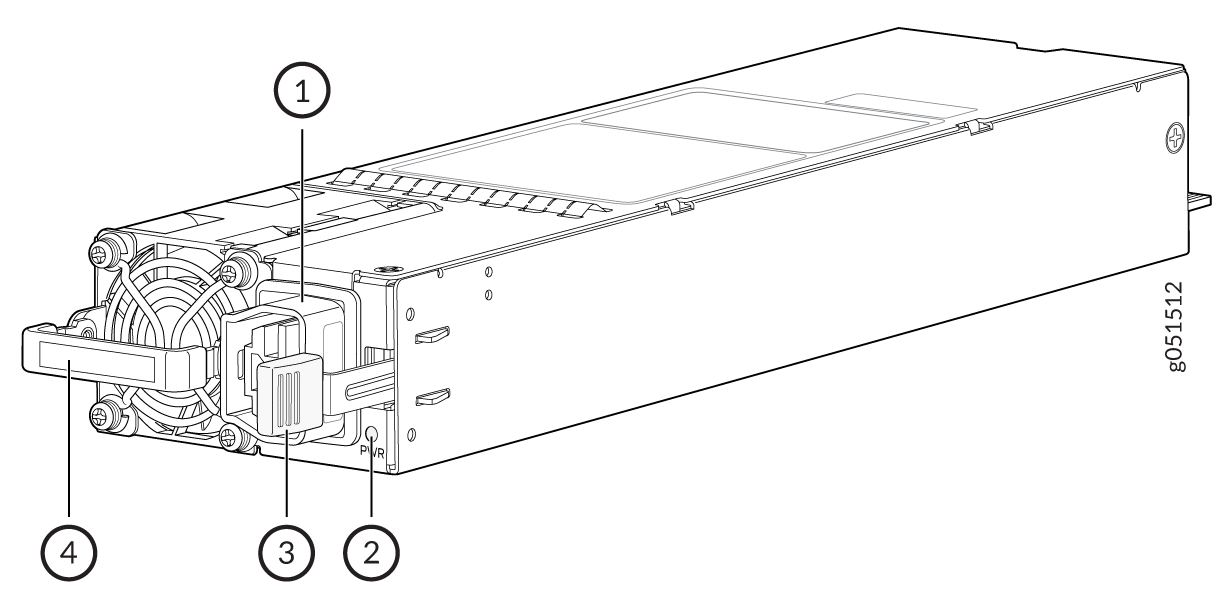

図2は、QFX5230-64CDスイッチ用のAC電源モジュールを示しています。

図2:AC電源モジュール
Technical drawing of a power supply unit with labeled top cover, status indicator PWR, connector, handle, and cooling fan.
1
—

電源コネクター
3
—

イジェクションレバー
2
—

電源LED
4
—

ハンドル
注意:

電源ハンドルの気流の方向がシャーシ内の気流の方向と一致していることを確認します。シャーシに取り付ける各電源装置のエアフロー方向が同じであることを確認します。2つの異なる気流方向の電源を設置すると、Junos Evolved OSからアラームが発生します。シャーシの気流パターンを変換する必要がある場合、新しい方向を使用するには、一度にすべてのファンと電源を交換する必要があります。

電気事故を避けるため、 QFX5230-64CDを電源に接続するの指示に注意深く従ってください。

show chassis environment psmを使用して、電源モジュールのステータスに関する追加情報を取得できます。例えば：

、
表1:QFX5230-64CDAC電源の概要
モデル番号エアフロー方向、 PSM、ハンドルカラー
JNP-3000W-AC-AFO

エアフローアウト(ポートからFRUへ)

 ジュニパーゴールド
JNP-2700W-AC-AFI エアフローイン(FRUからポートへ) 緑色

AC電源コードの仕様

取り外し可能なAC電源コードは、注文時に同梱されている場合、シャーシに同梱されています。

注:

北米では、米国電気工事規程(NEC)セクション400-8(NFPA 75、5-2.2)および210-52、およびカナダ電気工事規程(CEC)セクション4-010(3)に準拠するため、AC電源コードの長さは約14.75フィート(約4.5メートル)を超えてはなりません。QFXシリーズスイッチ用に注文できるコードは、準拠しています。

表2は、国または地域ごとに提供されているAC電源コードの仕様を示しています。

表2:AC電源コードの仕様

国/地域

電気的仕様

プラグ規格

ジュニパーモデル番号

アルゼンチン

16A/250V、50C

SAF-D-Grid 400からIRAM 2073へ

 CBL-JNP-SG4-AR

ブラジル

16A/250V、50C

SAF-D-Grid 400からNBR 14136へ

CBL-JNP-SG4-BR

中国

16A/250V、50C

GB2099-1に準拠したSAF-D-Grid 400

 CBL-JNP-SG4-CH

継続的なヨーロッパ

16A/250V、70C

IEC 316P6に準拠したSAF-D_Grid 400

 CBL-JNP-SG4-316P6W

イスラエル

16A/250V、50C

SAF-D-Grid 400からSI 32、3C

CBL-JNP-SG4-IL

イタリア

16A/250V、50C

CEI 23-50に準拠したSAF-D-Grid 400

 CBL-JNP-SG4-IT

日本

20A/250V、50C

NEMA L6-20に準拠したSAF-D-Grid 400

CBL-JNP-SG4-JPL

北米

20A/277V、50C

NEMA L7-20Pに準拠したSAF-D-Grid 400

CBL-JNP-SG4-HVAC

南アフリカ

16A/250V、50C

SAF-D-Grid 400からSANS 164-1へ

 CBL-JNP-SG4-SA

韓国

16A/250V、70C

 SAF-D-Grid 400からRA KSC 8305へ CBL-PWR-C19-KR-2M

スイス

16A/250V、50C

SAF-D-Grid 400からSEV1011

CBL-JNP-SG4-SZ

QFX5230-64CD AC電源LED

QFX5230-64CDは、1つのバイカラーLEDを使用して電源状態を示します。

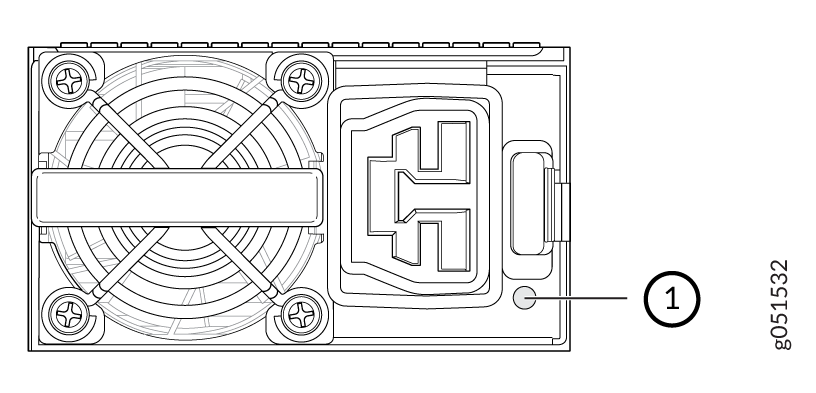

図3はAC電源のLEDを示しています。

図3:QFX5230-64CDのAC電源LED
Technical drawing of a component with a cooling fan on the left, connector port on the right, screws for mounting, and part label 1.

  1. 電源LED

QFX5230-64CD DC電源の説明

QFX5230-64CDのDC電源は、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)で、デバイスの電源を切ったり、スイッチング機能を中断したりすることなく設置できます。QFX5230-64CDスイッチには2つの電源が同梱されています。各電源は、3000 W、2700 W、または 2400 W の電力をシャーシに供給します(スイッチ モデルに基づく)。

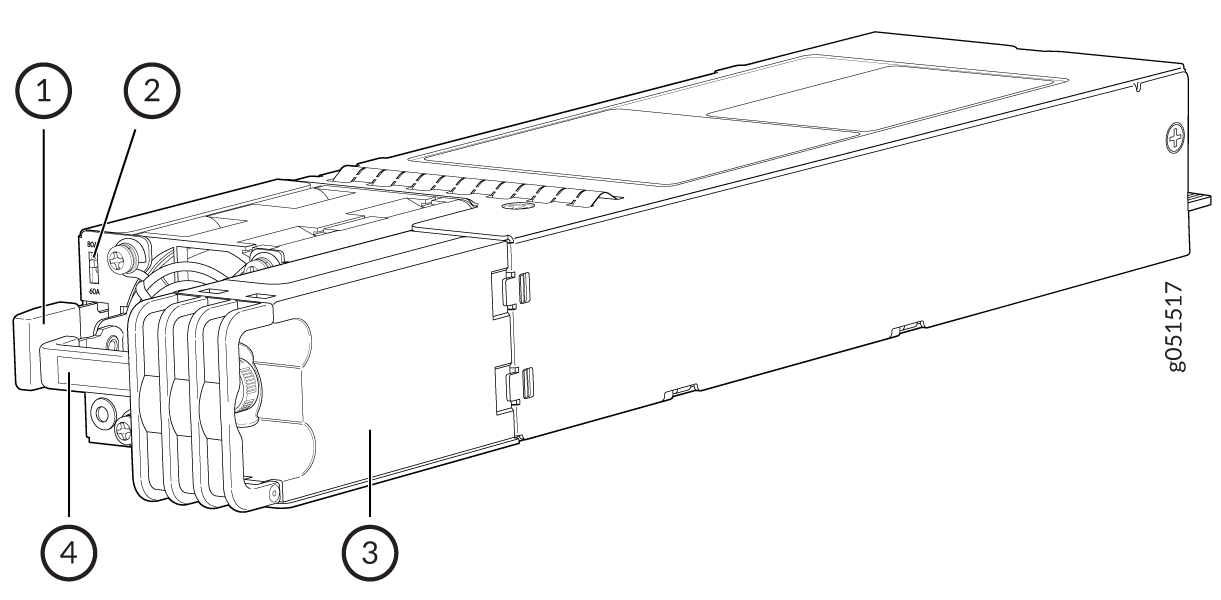

図4は、QFX5230-64CDスイッチのDC電源を示しています。

図4:QFX5230-64CDTechnical drawing of a power supply unit with labeled components: connector, indicator, housing, and cooling fins.のDC電源
1
—

エジェクターレバー
3
—

端子台カバー
2
—

DC入力電流セレクタ(DIPスイッチ)
4
—

ハンドル

表3は、DC電源の概要を示しています。

表3:DC電源の概要

モデル

ワット数

製品番号

JNP-2400W-DC-AFI

2400W

 740-155850

JNP-3000W-DC-AFO

3000W 740-073766

QFX5230-64CD DC電源仕様

表4は、QFX5230-64CDスイッチのDC電源仕様を示しています。

表4:QFX5230-64CDスイッチのDC電源仕様

モデル

仕様

定格

AFI DC 2400 W

-40V〜-72V

-48 から -60 V

AFO DC 3000W

-40V〜-72V

50-60 Hz
注意:

電源ハンドルの気流の方向がシャーシ内の気流の方向と一致していることを確認します。シャーシに取り付ける各電源装置のエアフロー方向が同じであることを確認します。2つの異なる気流方向の電源を設置すると、Junos Evolved OSからアラームが発生します。シャーシの気流パターンを変換する必要がある場合、新しい方向を使用するには、一度にすべてのファンと電源を交換する必要があります。
注意:

各電源とPSM間の接続には、サーキットブレーカーを含める必要があります。単一/複数フィードDC電源の場合、各電源に専用の外部サーキットブレーカーを使用することをお勧めします。-48Vとリターンフィードの両方が絶縁されている場合は、2極サーキットブレーカーを使用してください。フィードの1つがアースに接続されている場合は、単極サーキットブレーカーを使用します。この単極サーキットブレーカーは、電源装置の非接地側に取り付けます。サーキットブレーカーの定格は、システムが完全に設定された場合、国の電気または地域の規則に従って、各電源が消費する連続電力の最低125%にすることをお勧めします。最終安全認定に使用されるサーキットブレーカーの型番はCA2-B0-16-680-621-BJで、定格電流は80アンペアで、遅延時間が長いです。入力DC線は、フル設定時のシステムの連続電流定格とサーキットブレーカー定格を考慮して、適切な定格を使用することを推奨します。

表5は、外部DCサーキットブレーカーの電気特性を示しています。
表5:外部DCサーキットブレーカーの電気的特性

電気的特性

値
ブレーカー Carling Technologies、CA2-B0-16-680-621-BJ
遅延(ショート、ミディアム、ロング)。 長い
ブレーカーの種類 磁気
定格電圧 DC125V
極数 2極
定格電流 80A
AIC(割り込み定格) 5kA
承認 UL、IEC

QFX5230-64CD DC電源LED

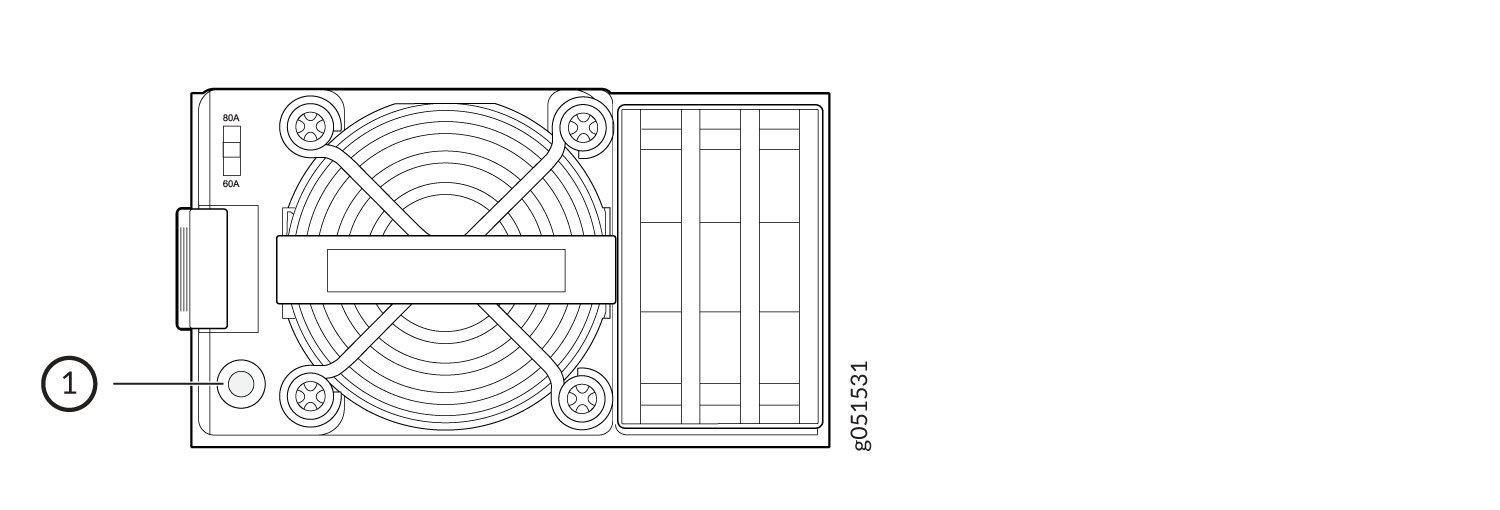

図5は、DC電源のLEDの位置を示しています。

図5:DC電源LED
Technical diagram of an electrical component with a cooling fan, current ratings 80A and 60A, a connector on the left, and grid slots on the right.

  • DC 電源 LED

表6:DC電源LED

LEDの状態

電源状態

緑色に点灯 出力ONおよびOK
オフ すべての電源にDC電源なし
1Hz(緑色に点滅) DC入力あり/12VSBのみオン(PSオフ)またはPSがコールド冗長状態
オレンジ DCコードが抜かれています。2台目の電源をDC入力電源と並列にしたままです。
オレンジ

シャットダウンを引き起こす電源の重大なイベント。障害、過電流保護(OCP)、過電圧保護(OVP)、ファン障害

2Hz 緑色の点滅 ファームウェアアップロードモードの電源

表7は、DC入力定格を示しています。

表7:DC入力定格
パラメータ 最小 定格 最大 入力スイッチ設定最大 入力電流
DC電圧(AFI DC 2400W) -40V DC -48VDC/-60VDC -72VDC 60A 60ADC
DC電圧(AFO DC 3000W) -40V DC -48VDC/-60VDC -72VDC 80A 90ADC

表8は、DC出力定格を示しています。

表8:DC出力定格
パラメータ :最小、最大 、ピーク単位
12Vメイン 0.0 250 250 ある
12Vスタンバイ 0.0 1 1 ある

QFX5230-64CD DC電源ケーブルの仕様

DC電源ケーブルは、現地の法規、法律、規格で要求される仕様を満たす必要があります。QFX5230-64CDスイッチは、4AWGおよび75°Cの温度定格のより線銅線をサポートします。

注意:

電源接続の極性が適切であることを確認する必要があります。
警告:

フィールド配線接続には、銅導体のみを使用してください。
警告:

DC 電源ケーブルが QFX5230-64CD コンポーネントへのアクセスを妨げたり、人がつまずく可能性のある地面に置いたりしないように注意してください。
