QFX5220冷却システム

QFX5220-128C冷却システムの説明

QFX5220-128C の冷却システムは、6 つの 80 W ファンモジュールと、4 つの電源装置のそれぞれに収容された 2 つの反転ファンで構成されています。

ファン モジュール

QFX5220-128Cのファンモジュールは、ポートからFRUへのエアフロー用に設計された、ホットリムーブおよびホットインサート可能なFRUです。ファン モジュールには、左上 0 から右下隅 5 までの番号が付けられています。各ファンの高さは 2 U です。 図 1 を参照してください。

図 1:QFX5220-128C Computer server fan module with honeycomb front, labeled AIR OUT, showing airflow direction with arrows.用ファン モジュール

QFX5220-128Cは、ポートパネルの通気口に空気を取り入れ、暖められた空気をFRU(現場交換可能ユニット)パネルから排出します。このタイプのエアーフローは、 エアーフローアウト または ポートからFRUへの エアフローと呼ばれます。エアフローアウトファンは、オレンジ(ジュニパーゴールド)のハンドルに AIR OUT のマークが付いています。データセンターへの導入では、スイッチ コンポーネントの AIR OUT ラベルがホットアイルの隣に来るようにスイッチを配置します。

シャーシの FRU 側からファン モジュールを取り外して交換します。ファン モジュールの交換中、スイッチはサーマル シャットダウンなしで一定時間(30 秒)動作し続けます。 図 2 は、シャーシ内のエアーフローを示しています。

図 2:QFX5220-128C シャーシ Diagram showing airflow in a server with green arrows indicating air movement from Ports side to FRUs side.を通る空気排出気流
手記:

ファンは(5x2+1)+1の冗長性を提供します。ただし、デバイスを最適に動作させるには、すべてのファンを取り付けます。

QFX5220-128C ファン モジュール LED

各ファン モジュールには、ステータスを示す LED が関連付けられています。QFX5220-128C では、ファン LED は各ファンの右側のファン アイコンの下にあります。これらの LED の位置については、 図 3 を参照してください。

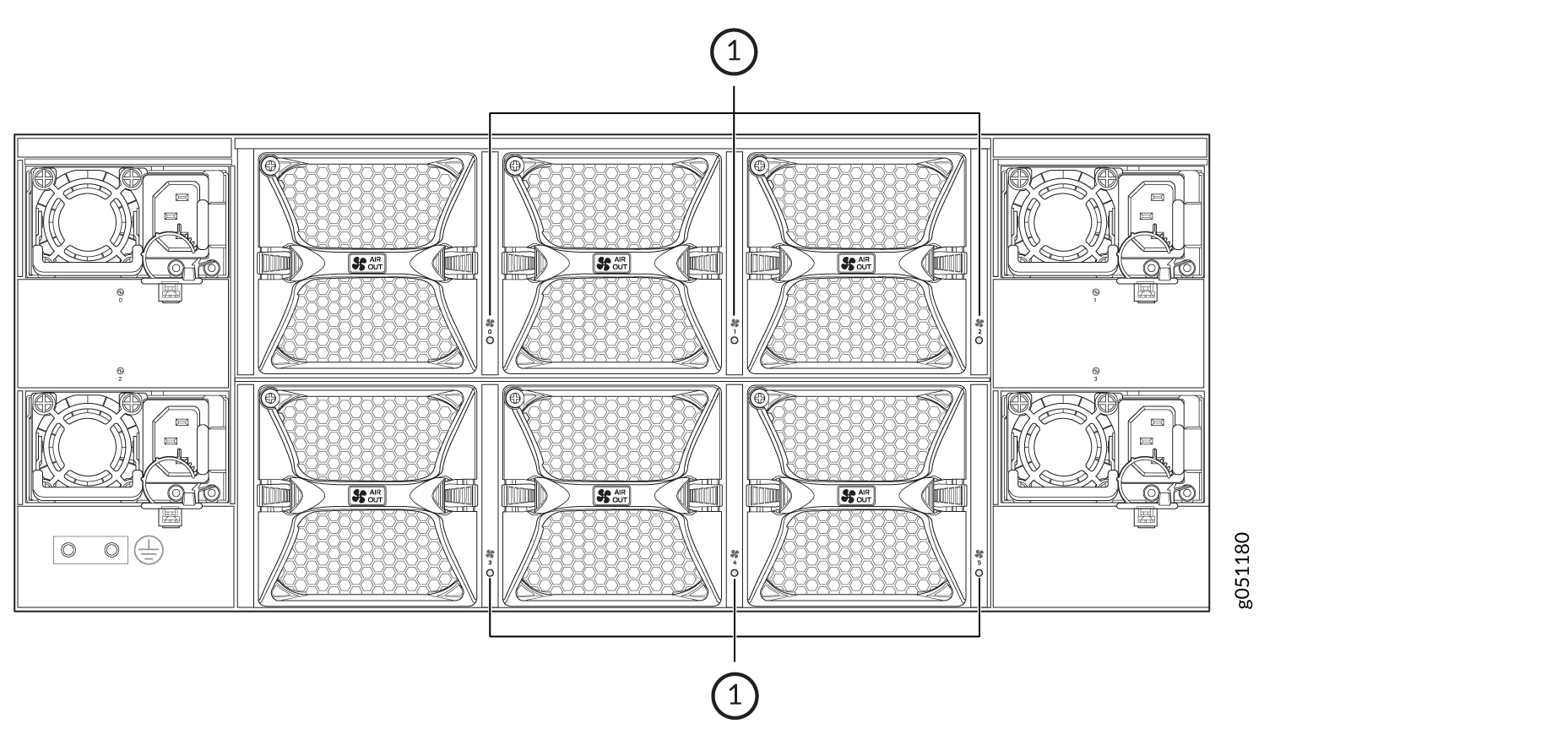

図 3:QFX5220-128C Technical drawing of a modular cooling system with labeled airflow direction and honeycomb filter pattern.のファン モジュール LED
1

ファン モジュールの LED



LEDの動作は、QFX5220-32CDとQFX5220-128Cの両方で共通です。LED の解釈方法については、 表 2 を参照してください。

QFX5220-32CD冷却システムの説明

QFX5220-32CD の冷却システムは、6 つのファンモジュールと各電源装置の 1 つのファンで構成されています。スイッチは、次の 2 つの気流方向のいずれかに注文できます。

  • エアーフローイン–空気は、フィールド交換可能ユニット(FRU)の通気口からスイッチに入ります

  • エアーフローアウト:空気はポート パネルの通気口からスイッチに入ります。

注意:

エアーフローインとエアーフローアウトのファンと電源装置を同じシャーシに混在させることはできません。

ファン モジュール

QFX5220 デバイスのファン モジュールは、ホットインサートおよびホットリムーブ可能な FRU(現場交換可能ユニット)です。これらのファン モジュールは、2 つのエアーフロー方向(エアーフロー インまたはエアーフロー アウト)のいずれかに対応するように設計されています。また、ファンモジュールは気流方向によっても色分けされています。ファン モジュールは、FRU パネルのファン モジュール スロットに取り付けられています。

QFX5220-32CD ファン モジュールには、左から右に数えて 0 から 5 までの番号が付けられた 6 つのファン モジュールがあります。

図 4 は、ファン モジュールを示しています。

図 4:QFX5220-32CD ファン モジュールの Technical drawing of a ventilation component with AIR OUT label and fan icon, featuring honeycomb pattern for airflow design.

シャーシの FRU 側からファン モジュールを取り外して交換します。スイッチは 5 つのファンでのみ動作できます。ただし、冗長性とスイッチの最適な動作のために、6 つのファンすべてで実行することを推奨します。ファンに障害が発生した場合、または冗長性なしでスイッチを動作させる場合は、適切なエアーフローを維持するために 6 番目のファンを所定の位置に残します。ファンを交換すると、スイッチは一定時間(3 分間)動作し続け、温度アラームやシャットダウンは発生しません。

ファン モジュールには、気流方向の異なる 2 つの製品バリエーション(FRU からポートへのエアーフローとポートから FRU へのエアーフロー)があります。 表 1 に、使用可能なファン モジュール製品バリエーションとそのエアフローの方向を示します。

表 1:QFX5220 スイッチのファン モジュール

ファン モジュール

エアフロー図

ファン モジュールのラベル

ファン モジュールの色

ファン モジュール内のエアーフローの方向

電源

QFX5220-32CD-ファナイ

図5

エアイン

ジュニパーの紺碧の青

FRUからポートへ、つまり、ファンとともにスイッチの端から空気が入ってきます。ポートのあるスイッチ側からの排気( バックツーフロントエアーフローとも呼ばれます)。

ファン モジュールに AIR IN ラベルが付いているスイッチには、AIR IN ラベルが付いた電源装置のみを取り付ける必要があります。

QFX5220-32CD-ファナオ

図6

エアアウト

ジュニパーゴールド

ポートからFRUへ、つまり、ポートのある端にある通気口から空気が入ってきます。空気はファンで端から排出されます( 前面から背面へのエアフローとも呼ばれます)。

ファン モジュールに AIR OUT ラベルがあるスイッチには、AIR OUT ラベルが付いた電源装置だけを取り付ける必要があります。

データセンターへの導入では、スイッチコンポーネントの AIR IN ラベルがコールドアイルの隣に、スイッチコンポーネントの AIR OUT ラベルがホットアイルの隣になるようにスイッチを配置します。

図5:QFX5220-32CDDiagram of airflow in server hardware showing green arrows moving from Ports to FRUs for cooling and heat dissipation.を通る気流
図6:QFX5220-32CDDiagram showing airflow in a network device with green arrows indicating airflow from ports on the left to FRUs on the right.を通るエアアウトエアーフロー

スイッチには、気流やワット数が異なるコンポーネントを取り付けないでください

ファンまたは電源装置のエアーフロー方向を混合しないでください。ファンと電源装置のハンドルに色分けを使用して、気流の方向を一致させることができます。エアフローインファンと電源の取っ手はアズールブルーですが、エアフローアウトファンと電源はジュニパーゴールドです。

同じシャーシ内でエアフローの異なるコンポーネントを混在させると、スイッチの冷却システムのパフォーマンスが低下し、シャーシの過熱につながります。

注意:

ファン モジュールに障害が発生した場合、またはシャーシ内の周囲温度が許容範囲を超えた場合、システムはアラームを発生させます。シャーシ内の温度がしきい値を超えると、システムは自動的にシャットダウンします。赤色のアラームしきい値に達してからシステムがシャットダウンするまでに 240 秒かかります。

ワット数の異なるファンモジュールを混在させないでください。交換用ファン モジュールは、お使いの製品番号で使用するために設計されたものだけを使用してください。ご使用のQFX5220デバイスの正しい部品番号については、 表1 を参照してください。

注意:

同じQFX5220シャーシ内にAC電源とDC電源を混在させないでください。

ただし、QFX5220 デバイスを別のエアーフローに変換する必要がある場合は、エアーフロー パターンを変更できます。 AIR IN 製品バリアントを AIR OUT 製品バリアントに、または AIR OUT 製品バリアントを AIR IN 製品バリアントに変換するには、新しい方向を使用するには、すべてのファンと電源装置の電源を一度にオフにして交換する必要があります。システムが変換されると、システムはアラームを発生させますが、これは正常です。

手記:

エアフローを変えるようにスイッチを変更する場合は、サービスの保証と契約が維持されるように、JTACインストールベースを更新して新しい設定を反映させてください。

QFX5220-32CD ファン モジュール LED

QFX5220-32CD スイッチでは、ファン モジュール LED はシャーシのファン モジュール スロットの隣にあります。 図 7 は、QFX5220-32CD スイッチのファン モジュールの横にあるファン モジュール LED の位置を示しています。

図7:QFX5220-32CDCooling fans in a server component with airflow direction labeled AIR OUT. Fans numbered 0 to 5 for maintenance.のファンモジュールLED
1

ファン モジュール LED



表 2 は、ファン トレイ LED の機能を示しています。

表 2:QFX5220のファン トレイ LED の動作

名前

状態

形容

着実にオン

ファン モジュールは正常に動作しています。システムは、モジュールがかみ合っていること、気流が正しい方向にあること、およびファンが正しく動作していることを確認しました。

琥珀

点滅

ファン モジュールでエラーが検出されました。できるだけ早くファン モジュールを交換してください。ファンに障害が発生したか、正しく取り付けられていません。シャーシ内の適切なエアーフローを維持するため、ファン モジュールを交換する準備が整うまで、ファン モジュールをシャーシに取り付けたままにしておきます。

通常の動作条件下では、ファン モジュールは適度な速度で動作します。シャーシ内の温度センサーは、シャーシ内の温度を監視します。

ファン モジュールに障害が発生した場合、またはシャーシ内の周囲温度が許容範囲を超えた場合、システムはアラームを発生させます。シャーシ内の温度がしきい値を超えると、システムは自動的にシャットダウンします。

ファン モジュールのステータス

ファン モジュールのステータスは、 show chassis temperature-thresholdsshow system alarm、または show chassis environment コマンドを使用するか、各ファン モジュールの横にある LED を見ることで確認できます。例えば:

QFX5220には、各ファンモジュールのステータスLED( STとラベル付け)があります。これは、すべてのファン モジュールのステータスを示します。
