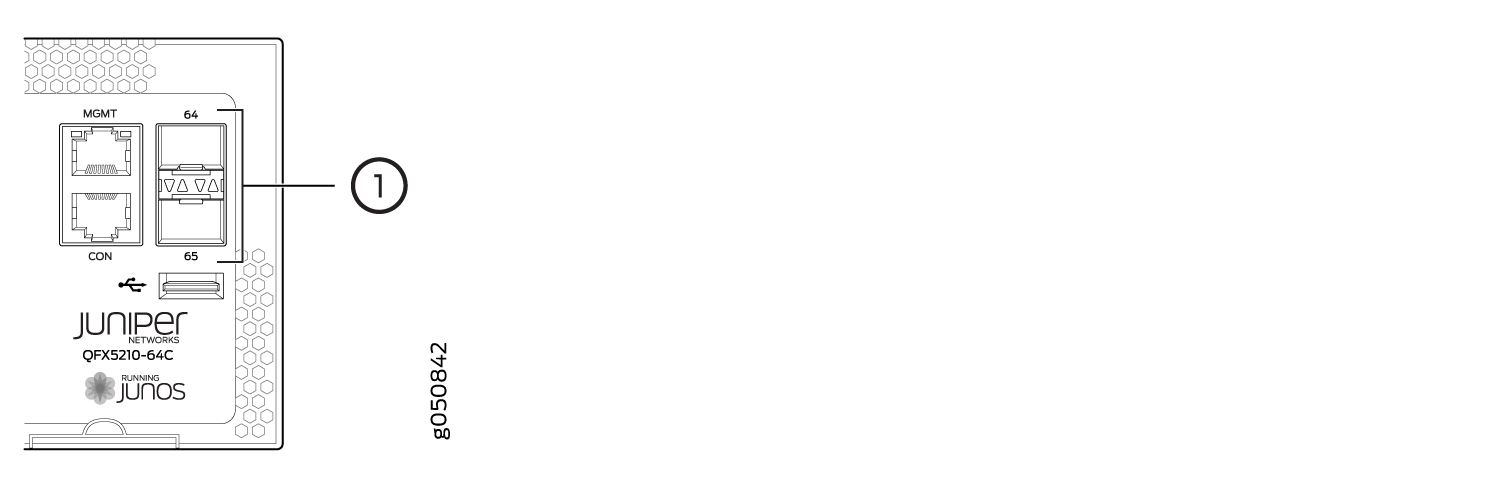

QFX5210-64C ポートパネル

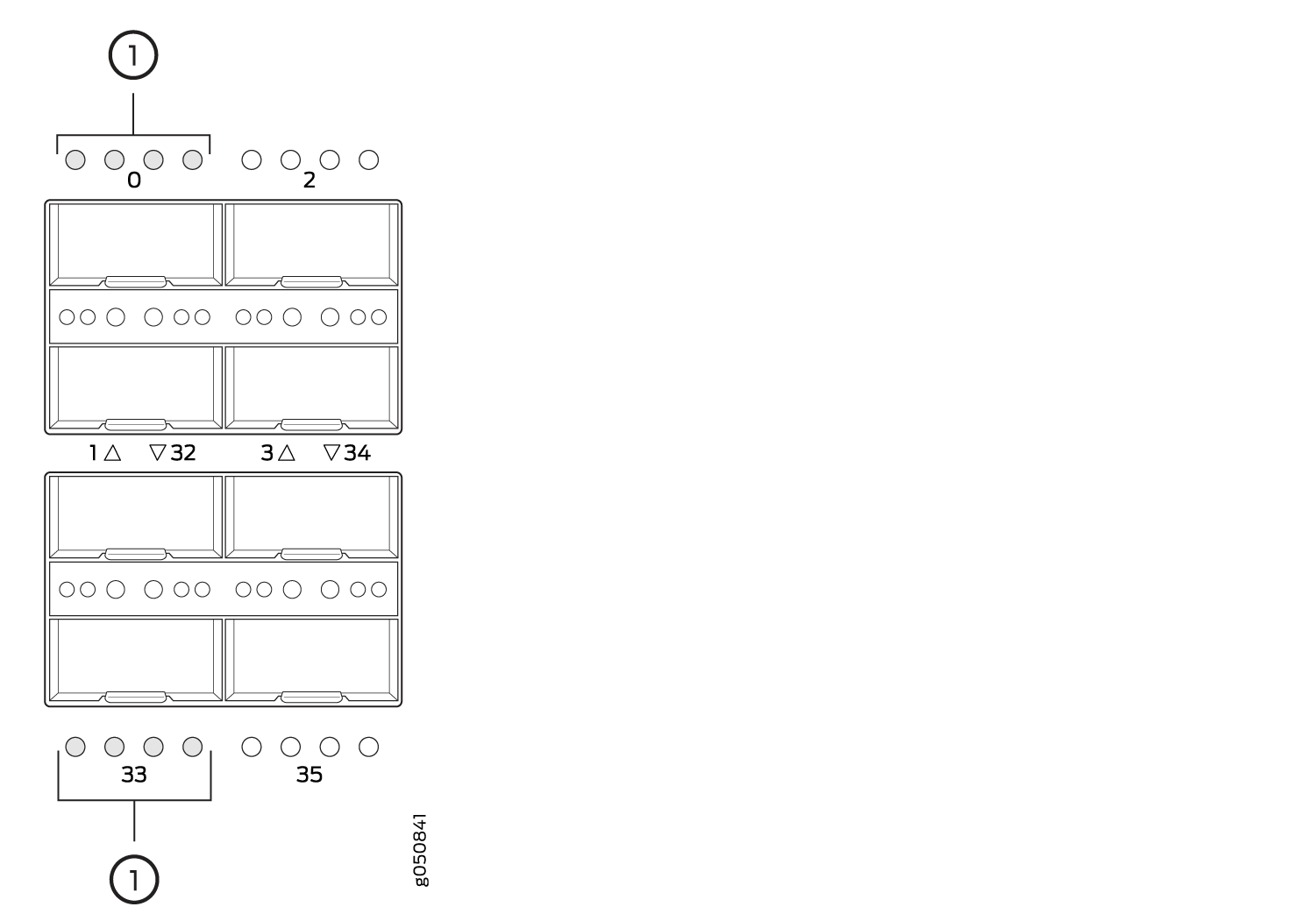

ネットワークポート

ネットワークデバイスポート( 0 〜 31)のサポート:

• 100 Gbps QSFP28 トランシーバ

• 40 Gbps QSFP+ トランシーバ

• QSFP28 DAC(ダイレクトアタッチ銅線)ケーブル

• QSFP+ DAC ケーブル

• QSFP+ から SFP+ DACBO ケーブル(40 Gbps から 10 Gbps までブレークアウト可能)

• QSFP28 ー QSFP+ DACBO ケーブル(100 Gbps から 25 Gbps まで分割可能)

ネットワーク・デバイス・ポート( 32 〜 63)のサポート:

• 100 Gbps QSFP28 トランシーバ

• 40 Gbps QSFP+ トランシーバ

• QSFP28 DAC(ダイレクトアタッチ銅線)ケーブル

• QSFP+ DAC ケーブル

注意：

高ワット数光インターフェイス(3.5 W 以上)は、QFX5210-64C-AFI のポート 32 から 63 でのみサポートされます。QFX5210-64C-AFOの高ワット数の光学系に制限はありません。

メモ：

QFX5210-64Cスイッチでは、64 x QSFP-100GBASE-LR4-T2光トランシーバをインストールすると、コマンドを使用してインターフェイス set interface 0/0x disable を停止するのに20〜30秒かかります。

インターフェイスのチャネライズ

QFX5210-64Cポートをチャネル化する方法、およびポートとインターフェイスの動作は、Junos OSのリリースによって異なります。Junos OS 19.1R1より前のJunos OSリリースを実行しているスイッチについては、 Junosの初期リリースを実行しているQFX5210-64Cのチャネル化を参照してください。Junos OS 19.1R1以降を実行するスイッチについては、 Junos OS 19.1R1以降を実行するQFX5210-64Cでのチャネル化を参照してください。

メモ：

QFX5210-64Cに光インターフェイスをフル実装し、25Gbpsまたは10Gbpsのチャネル化を使用している場合、ポートがリンクするのに最大7分かかることがあります。

Junosの初期リリースを実行するQFX5210-64Cでのチャネル化

QFX5210-64Cの初期製品はJunos OS 18.1R1を実行しました。19.1R1 で動作が変わるまで、64 個のポートは 2 つの範囲に分けられます。

• 下位ポート (0 から 31)

• 高次ポート (32–63)

下位のポートがチャネル化されると、対応する上位のポートが無効になり、許可される PHY ポートの数が 128 に規制されます。例えば、ポート 0 はポート 32 をディセーブルにし、ポート 31 はポート 63をディセーブルにします。 表 1 を参照してください。

• すべての 64 ポート(0 〜 63)は、40 ギガビット イーサネットまたは 100 ギガビット イーサネットとして動作できます。

• ポート 0 〜 31 が 40 ギガビット イーサネット用に設定され、4 本の 10G ブレークアウト ケーブルが挿入されている場合、システムはポートを 4 つの独立した 10 ギガビット イーサネット ポートに変換します。ポート 32 〜 63 は、4x10Gブレークアウトの対象外です。

• ポート 0 〜 31 が 100 ギガビット イーサネット用に設定され、4x25G ブレークアウト ケーブルが検出された場合、システムはポートを 4 つの独立した 25 ギガビット イーサネット ポートに変換します。2x50Gブレークアウトケーブルが検出されると、システムはそのポートを2つの独立した50ギガビットイーサネットポートに変換します。

• ポート 32 〜 63 が 100 ギガビット イーサネット用に設定され、2 本の 50G ブレークアウト ケーブルが検出された場合、システムはポートを 2 つの独立した 50 ギガビット イーサネット ポートに変換します。

ポートの組み合わせは、システムで最大 128 phy ポートまで混在できます。

注意：

チャネル化モードを変更すると、FPCが再起動します。FPCの再起動時に若干のデータ損失が発生する可能性があるため、変更はメンテナンス期間中にのみ設定することを推奨します。

ポートをチャネル化するには、速度を10G、25G、40G、50G、または100Gに set chassis fpc 0 pic 0 port port-number channel-speed speed 設定できるコマンドを使用して、ポート速度を手動で設定します。

表1:Junos OS 19.1R1までのJunosリリースでサポートされている速度

モード	ポート 0 から 31	ポート 32 〜 63
デフォルト、チャネル化されていない	40Gbps、100Gbps	40Gbps、100Gbps
チャネル化	10Gbps、25Gbps、40Gbps、50Gbps、100Gbps	40Gbps、50、Gbps、100Gbps

Junos OS 19.1R1以降を実行するQFX5210-64Cでのチャネル化

Junos OS 19.1R1以降、ポートをチャネル化するためのシステムモード設定は不要になりました。このリリースにアップグレードし、後で以前のシステムモード設定を無視するシステム。

• チャネル解除されたポートまたはポートのクリア動作

  すべての 64 ポート(0 〜 63)がトランシーバ速度を自動検出し、ポート速度を 40 Gbps または 100 Gbps に設定します。デフォルトのポート速度は100Gbpsです。チャネル化されたポートはありません。

• チャネル化された動作

  ポートはQFX5210-64Cでチャネル化できます。ただし、チャネル化は最初の 32 個のフロント パネル ポートだけに制限されません。使用済みポートと未使用ポートを簡単に計算するには、下位のポートを使用することをお勧めします。全体として、QFX5210-64Cは、64のBCMポートにマッピングされた128の物理ポートをサポートし、これらの内部ポートは4つのブロックに分割されています。

  各ブロックは 32 の論理ポートに対応するため、各ブロックは 32 の論理ポートと 16 のユーザー ポートでマッピングされます。パイプごとに 8 個のユーザー ポート(4X25G または 4X10G)をチャネル化でき、そのパイプ内の 32 個の論理ポートを使用します。これを実現するには、そのパイプで必要な上位ユーザー ポートを無効にします。

  次の手順を使用して、これを簡単に計算できます。

  • チャネル化された最初の 5 つのポートは、すべての BCM ポートを使用し、1 つの空き論理ポートを残します。また、どのポートも無効にしません。

  • チャネライズされる 6 番目のポートから、チャネライズされる新しいポートごとに、論理ポートが 4 つ追加で消費されます。この場合、エクストラである最初の上位物理ポートは無効になります。

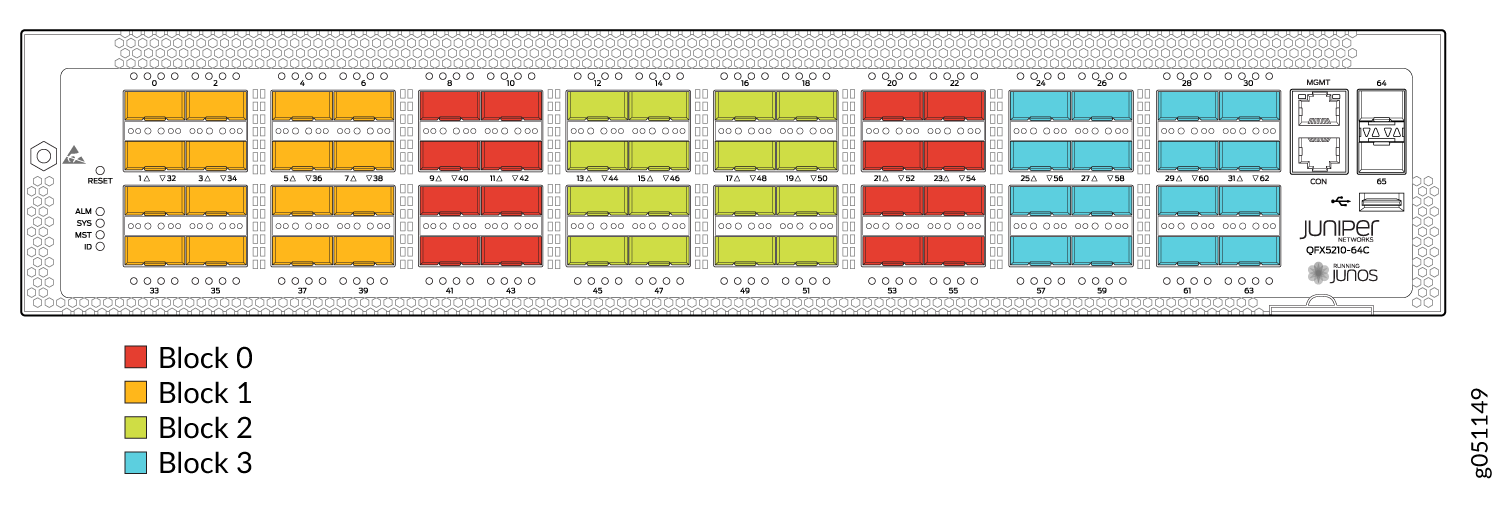

  図2: 改良されたフレキシブルポートチャネル化ブロック


表 2: 例 - ポート ブロック 1 で 5 つのポート(ポート 0 から 4)をチャネル化するには:

0	1 2		3	4 5		6	7
32	33	34	35	36	37	38	39

• 無効になっているポートはなく、1 つの論理ポートが空いています。

• ポート(5〜7、34〜39)は、40Gまたは100Gインターフェイスとして使用できます。

表 3: 例 - ポート ブロック 1 で 6 つのポート(ポート 0 から 5)をチャネル化するには:

0	1 2		3	4 5		6	7
32 (無効)	33 (無効)	34	35	36	37	38	39

• 6 つのチャネル化ポートは 24 個の論理ポートを使用します。

• 上位(32および33)のポートは無効になり、残りの8つのポート(6、7、および34〜39)は40Gまたは100Gインターフェイスとして使用できます。

表 4: 例 - ポート ブロック 1 で 7 つのポート(ポート 0 から 6)をチャネル化するには:

0	1 2		3	4 5		6	7
32 (無効)	33 (無効)	34 (無効)	35 (無効)	36 (無効)	37	38	39

• 7 つのチャネル化ポートは 28 個の論理ポートを使用します。

• 上位のポート(32〜36)は無効になり、残りの4つのポート(7および37〜39)は40Gまたは100Gインターフェイスとして使用できます。

表 5: 例 - ポート ブロック 1 で 8 つのポート(ポート 0 から 7)をチャネル化するには:

0	1 2		3	4 5		6	7
32 (無効)	33 (無効)	34 (無効)	35 (無効)	36 (無効)	37 (無効)	38 (無効)	39 (無効)

• 8 つのチャネル化されたポートは、32 個の論理ポートを使用します。

• 上位(32〜39)のポートは無効になり、残りのポートは40Gまたは100Gインターフェイスとして使用できなくなります。
• メモ：

  ポートチャネル化には下位ポート(0-31)を使用し、ブロックごとに8つのチャネル化ポートを使用する場合は、すべての上位ポート(32-63)が無効になることを期待します。
