QFX5110電源の保守

電源装置をQFX5110から取り外す

電源装置をQFX5110から取り外す前に、ESD(静電放電)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

電源装置をQFX5110から取り外すために、次の部品と工具が揃っていることを確認します。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

  • プラス(+)ねじ回し、No.2(DC 電源)

QFX5110-32Q-CHASを除くすべてのQFX5110スイッチは、2つの電源を備えた状態で工場から出荷されます。2台目の電源装置が取り付けられて稼働している場合、各電源装置はホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)になります。ファン モジュールの隣の 2 つのスロットに交換用電源を取り付けても、スイッチの電源を切ったり、スイッチング機能を中断したりする必要はありません。

注意：

シャーシの過熱を防ぐために、取り外してから 1 分以内に電源を新しい電源と交換してください。

QFX5110から電源装置を取り外すには、次の手順に従います( 図1を参照)。

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
    手記：

    QFX5110に電源装置が 1 台しか取り付けられていない場合は、電源装置を取り外す前にスイッチの電源を切る必要があります。 QFX5110の電源オフを参照してください。
  3. スイッチの電源を切断します。

    • AC 電源:AC 電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。AC電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードのプラグの端をそっと引き抜きます。

    • DC 電源—DC 回路にサービスを提供するパネル ボードのサーキット ブレーカーをオフの位置にします。

  4. 電源フェースプレートから電源ケーブルを取り外します。

    • AC 電源:電源コード固定具を外し、電源フェースプレートに接続されている電源コードのソケット端をそっと引き抜いて、電源コードを電源フェースプレートから取り外します。

    • DC 電源:ドライバを使用して、電源ケーブルと電源モジュールに取り付けられているリング ラグを固定しているネジを外し、電源モジュールから電源ケーブルを取り外します。端子のネジを取り付けて締めます。

  5. ロックレバーが止まるまでハンドルに向かってスライドさせます。
  6. 電源装置のハンドルをつかみ、しっかりと引いて電源装置をシャーシから半分引き出します。
  7. 電源装置の下に片手を添えて支え、シャーシから完全に引き出します。電源のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意してください。
  8. 電源装置を帯電防止袋に入れるか、安定した平らな面に敷いた静電気防止マットの上に置きます。

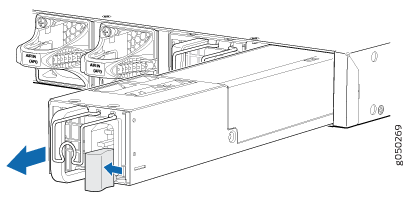

図1:QFX5110Removing a Power Supply from a QFX5110から電源装置を取り外す

QFX5110への電源の取り付け

  • 電源装置をQFX5110に取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な対策を講じていることを確認してください( 静電放電による損傷の防止を参照)。

  • 電源装置のエアーフロー方向がシャーシと同じであることを確認します。電源装置のハンドルのラベルは、エアーフローの方向を示しています。詳細については QFX5110冷却システムと気流の説明 を参照してください。

QFX5110-32Q-CHASを除くすべてのQFX5110スイッチは、2つの電源を備えた状態で工場から出荷されます。2台目の電源装置が取り付けられて稼働している場合、各電源装置はホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)になります。ファン モジュールの隣の 2 つのスロットに交換用電源を取り付けても、スイッチの電源を切ったり、スイッチング機能を中断したりする必要はありません。

QFX5110に電源装置を取り付けるには( 図3を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  2. 電源装置のコンポーネント、ピン、リード線、またはハンダ接続部に触れないように注意して、電源装置を袋から取り出します。
    注意：

    電源装置のハンドルの矢印の方向が、シャーシ内のエアーフローの方向と一致していることを確認します。シャーシに取り付ける各電源モジュールのエアーフロー方向が同じであることを確認します。2 つの異なる気流方向の電源を取り付けると、Junos OS はアラームを発生させ、ステータス(ALM)LEDがオレンジ色に点滅します。
  3. 両手を使って電源装置を持ち上げ、電源装置スロットの EMI ガスケット(ある場合)の上に置き、電源装置を所定の位置にスライドさせます。

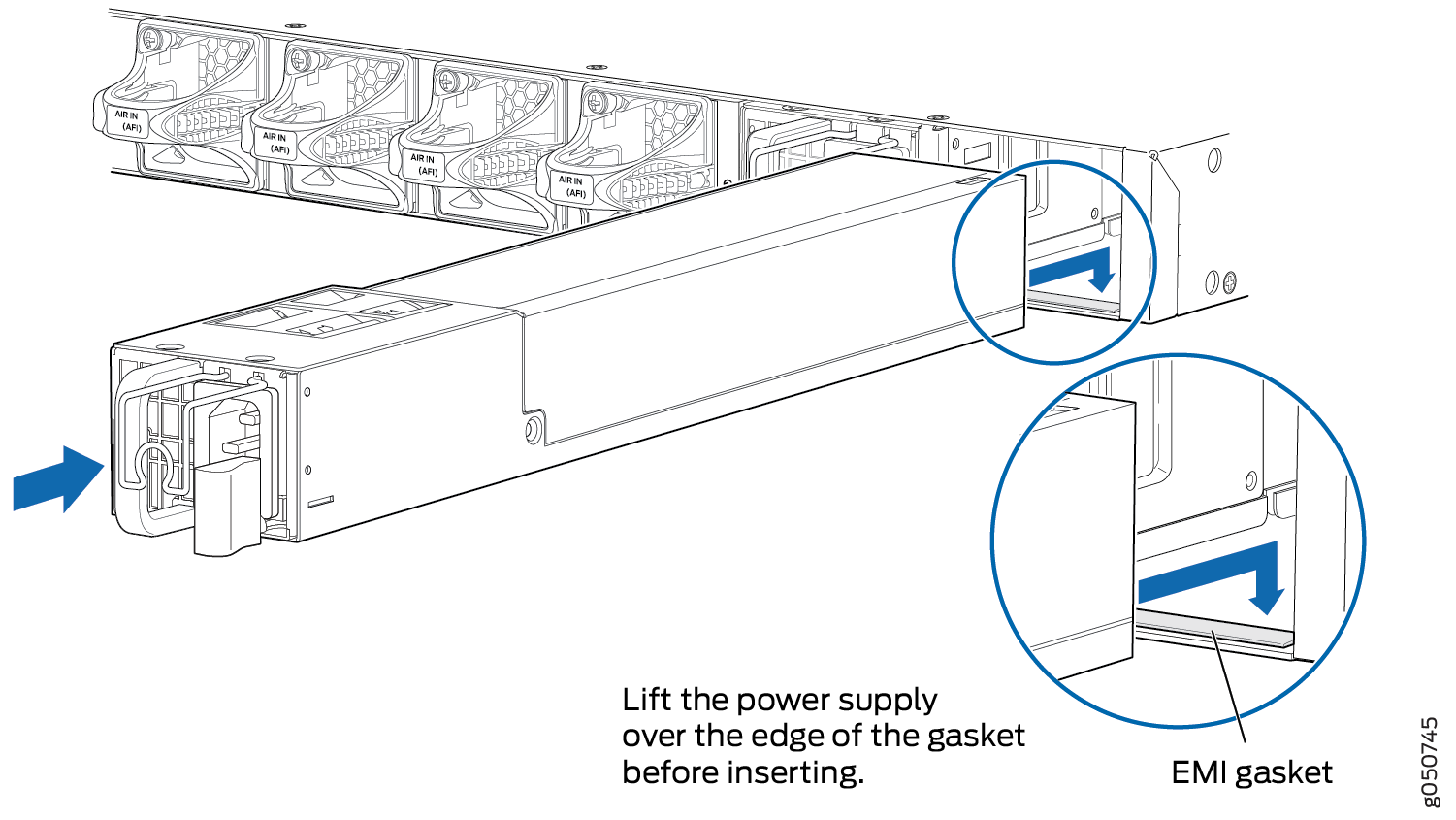

    図2:EMIガスケットDiagram of installing a power supply into a server, showing it lifted over an EMI gasket, with blue arrows indicating the insertion direction.を使用したQFX5110-32Qへの電源の取り付け
    手記：

    EMIガスケットはQFX5110-48Sスイッチにありません。
  4. 電源装置が完全に装着され、ロックレバーが所定の位置にあることを確認します。

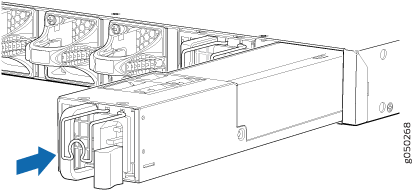

    図 3:QFX5110-48S Installing a Power Supply in a QFX5110-48Sへの電源の取り付け
手記：

各電源装置は、専用の電源コンセントに接続する必要があります。
手記：

ジュニパーケアサービス契約を結んでいる場合は、ハードウェアコンポーネントの追加、変更、またはアップグレードを https://www.juniper.net/customers/support/tools/updateinstallbase/ で登録できます。そうしないと、交換部品が必要な場合に大幅な遅延が発生する可能性があります。この注意事項は、既存のコンポーネントを同じタイプのコンポーネントで置き換える場合には適用されません。
