QFX10000ルーティングおよびコントロールボードの保守

QFX10000 ルーティングおよびコントロール ボードの取り外し

QFX10000シリーズのモジュラー型シャーシは、設定に応じて、1つまたは2つのルーティングおよびコントロールボード(RCB)を持つことができます。RCB は、シャーシ前面の 2 つの上部スロットのいずれかに取り付けることができます。

冗長構成の場合、QFX10000 RCB はホットリムーブ可能でホットインサート可能な FRU(フィールド交換可能ユニット)です。基本構成では、障害が発生しているRCBを取り外す前に2台目のRCBを取り付けて、スイッチのシャットダウンを防ぐ必要があります。RCB を交換する前に、基本システムをオフラインにすることをお勧めします。

RCB を取り外す前に、ESD(静電放電)接地ストラップがあることを確認します。

注意：

基本構成では、RCB を取り外すとシステムがシャットダウンします。冗長構成では、RCBを削除すると、システムが再起動し、新しいプライマリの選択プロセスが開始されます。

RCBを削除するには、

  1. RCBをオフラインにします。

    帯電防止袋または静電防止マットを安定した平らな面に置きます。

  2. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントと接続します( 図 1 および 図 2 を参照)。
    図 1:QFX10008 シャーシ前面 ESD Point on QFX10008 Chassis Frontの ESD ポイント
      1
    —
    ESD ポイント

    図 2:QFX10016 シャーシ前面 ESD Point on QFX10016 Chassis Frontの ESD ポイント
  3. 同時に RCB ハンドルを時計方向に回転させて RCB を取り付け解除します。
  4. ハンドルをつかみ、RCB をシャーシの半分ほど外に引き出します( 図 3 を参照)。
    図 3:RCB Removing an RCB の取り外し
  5. RCBの各側面をつかみ、シャーシから完全に引き出します。
  6. RCB を静電防止マットの上に置きます。
  7. RCBを今すぐ交換しない場合は、空のスロットにカバーを取り付けます。

QFX10000ルーティングおよびコントロールボードの設置

QFX10000シリーズのモジュラー型シャーシは、設定に応じて、1つまたは2つのルーティングおよびコントロールボード(RCB)を持つことができます。RCB は、シャーシ前面の 2 つの上部スロットのいずれかに取り付けることができます。

冗長構成の場合、QFX10000 RCB はホットリムーブ可能でホットインサート可能な FRU(フィールド交換可能ユニット)です。基本構成では、障害が発生しているRCBを取り外す前に2台目のRCBを取り付けて、スイッチのシャットダウンを防ぐ必要があります。

RCB を取り付ける前に、ESD(静電放電)接地ストラップがあることを確認します。

RCBをインストールするには、次の手順にいます。

  1. ESD 接地ストラップを手首に固定し、シャーシ前面の ESD ポイントにストラップを接続します( 図 4 と 図 5 を参照)。
    図 4:QFX10008 シャーシ前面 ESD Point for QFX10008 Chassis Frontの ESD ポイント
      1
    —
    ESD ポイント

    図 5:QFX10016 シャーシ前面 ESD Point for QFX10016 Chassis Frontの ESD ポイント
  2. カバーを使用可能な RCB スロットから取り外すか( 図 6 を参照)、故障している RCB を取 り外します(QFX10000 ルーティングおよびコントロール ボードの取り外しを参照)。

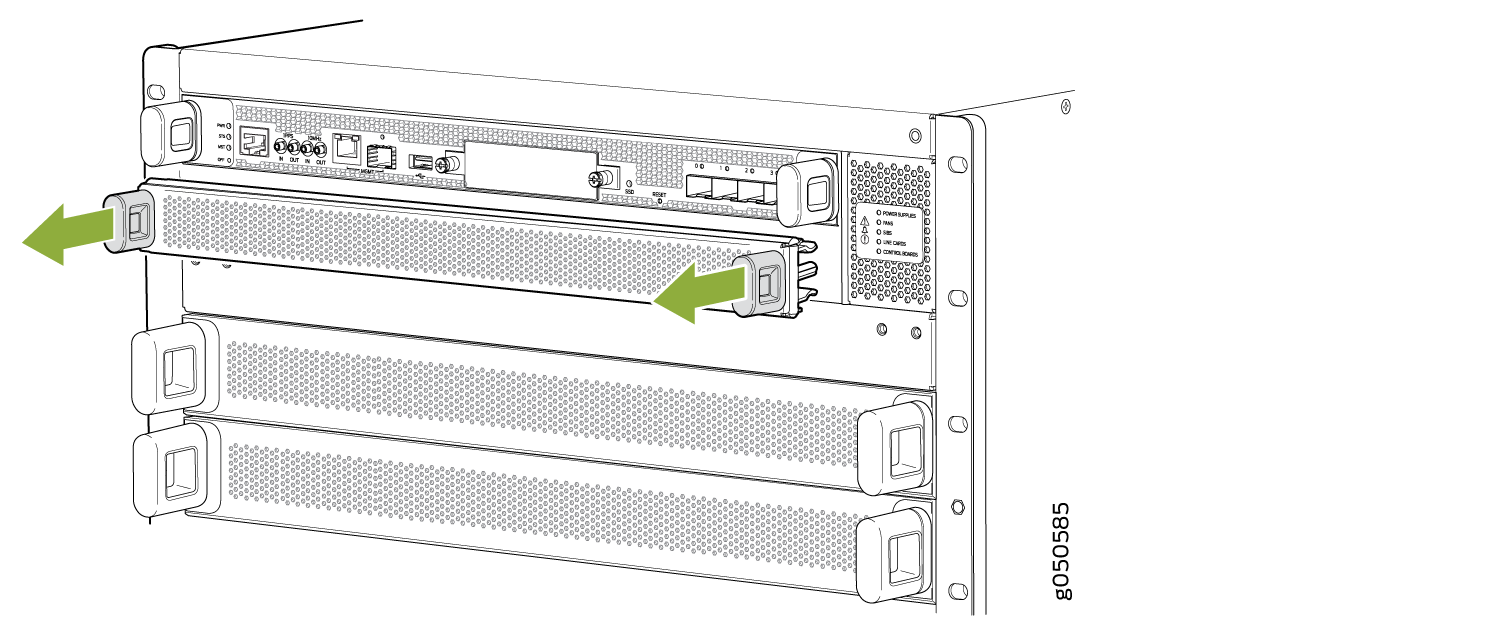

    図 6:RCB カバー パネル Removing a RCB Cover Panelの取り外し
  3. 新しい RCB を静電袋から取り外し、損傷がないか検査してからシャーシに取り付けます。
  4. RCB を側面で持ち上げ、コネクターをはめ込まずに注意してください。
  5. RCBの側面をシャーシ内のガイドと慎重に合わせます。
  6. RCB をシャーシに押し込み、適切に位置が合っていることを慎重に確認します。
  7. RCBが完全に収まり、ハンドルが垂直になるまで、両方のハンドルをつかみ、時計方向に同時に回転させます( 図7を参照)。
    図 7:RCB の設置 RCB Installation

    RCB は、完全に取り付けると電源オンシーケンスを開始します。

  8. RCBが正常に機能していることを確認するには、フェースプレートの PWR LEDとステータスパネルの コントロールボード LEDを確認してください。どちらの LED も RCB を取り付けた直後に点灯する必要があります。 PWR LED が黄色で点滅している場合、電力が不足している可能性があります。追加ユニットに十分な電力があることを確認するには、 QFX10000 コンポーネント の電力要件を参照してください。

    RCBがオンラインであることを確認するもう1つの方法は、CLIコマンドを使用することです。
