QFX10000 ライン カード、RCB、SIB の取り扱いおよび保存

QFX10008 および QFX10016 シャーシには、脆弱なコンポーネントを備えた複数の FRU(フィールド交換可能ユニット)があります。ラインカード、ルーティングとRCB(RCB)、スイッチインターフェイスボード(SIB)を損傷しないように、次の安全な取り扱い方法に従ってください。このトピックでは、以下について説明します。

ラインカードとRCBの保持

ラインカードやRCBの持ち方に細心の注意を払う必要があります。これらの FRU は水平に取り付けられています。シャーシにない場合は、ユニットの両側で水平に保持するのが最適です。

ラインカードまたはRCBを使用して歩く場合:

  1. フェースプレートが向かえるように、ライン カードまたは RCB の方向を設定します。
  2. ユニットの各側面をしっかりとつかみ、ユニットをシャーシから引き出します。
  3. 持ち運ぶ際にユニットをどんな物にも当てないように注意してください。
    注意：

    ラインカードやRCBをコネクターの端で決して持たしないでください。コネクターは脆弱で、コネクターが損傷するとラインカードやRCBが適切に収まらなくなります。 図 1 を参照してください。

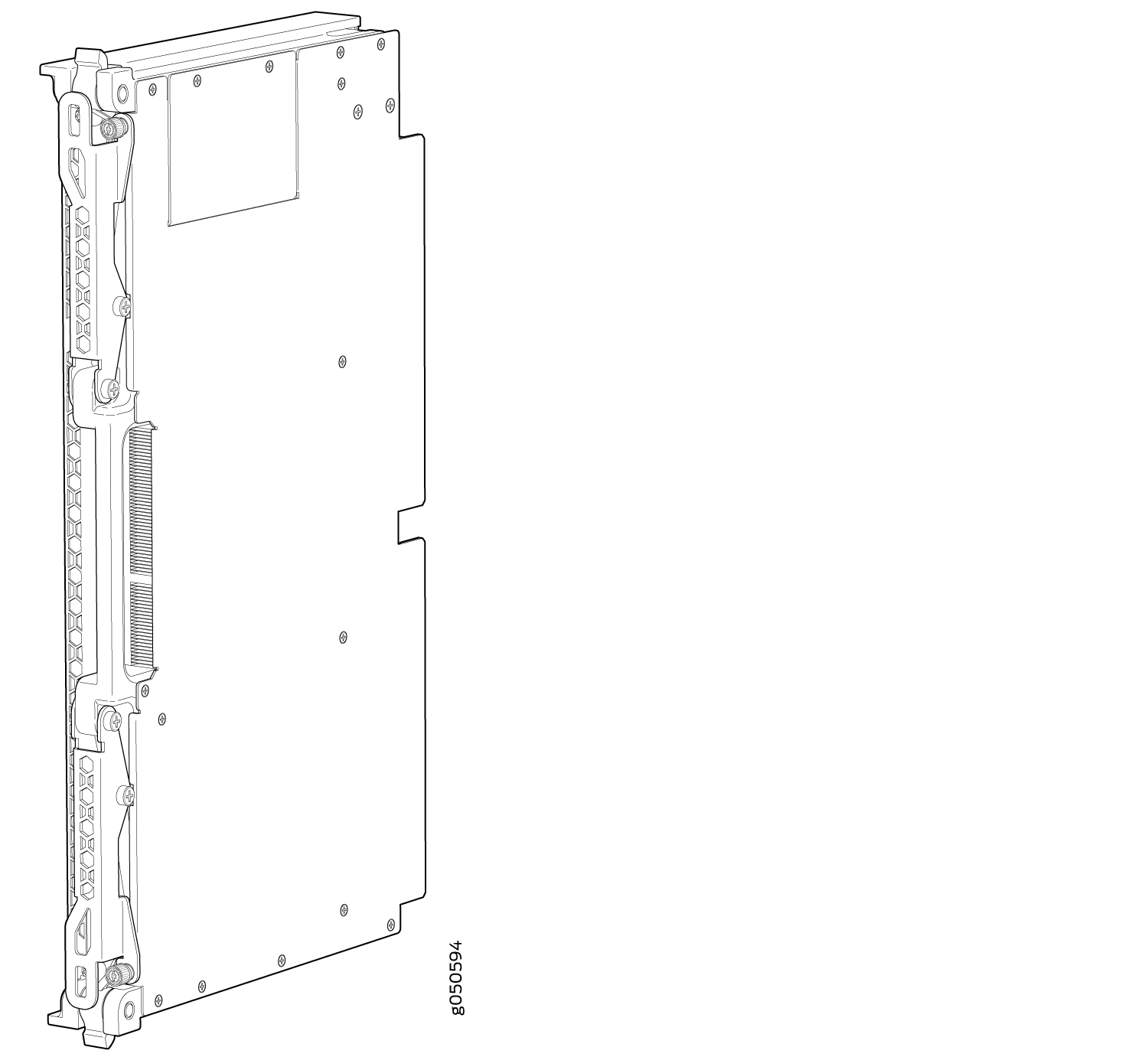

    図 1:ライン カード Connector Edge of a Line Cardのコネクタ エッジ
      1
    —
    コネクタ

  4. ライン カードまたは RCB をエッジ上に置く必要がある場合は、エッジとサーフェスの間にクッションを配置します。
    注意：

    ラインカードやRCBを互いの上や他のコンポーネントの上に積み重ねないでください。
  5. 各ラインカードを帯電防止袋の中で別々に置くか、安定した平らな面の上に置いた静電防止マットの上に置きます。

SIB の保持

SIB は垂直に取り付け、90 度回転して静電防止マットの上に置くか、帯電防止袋に入れて保管する前に、スイッチから外れるまで垂直に保持する必要があります。 図 2 を参照してください。

図 2:QFX10000 SIB QFX10000 SIB

SIBを保持する適切な方法は次のとおりです。

  1. SIB を垂直にしたままイジェクターで SIB を押し続け、SIB をシャーシの約 4 分の 3 の方向に引き出します。
  2. SIB の下に片手を置いて支え、シャーシから完全に引き出します。
    注意：

    SIB をコネクターの端で決して保持しないでください。コネクターは脆弱で、コネクターが損傷した場合、SIB の位置が適切に揃って座りません。
    注意：

    SIB は、相互に積み重ねたり、他のコンポーネントの上に積み重ねたりしないでください。

ライン カード、RCB、SIB の格納

ライン カード、RCB、SIB は、シャーシ内またはスペアの輸送用コンテナ(水平方向およびシート メタル側)に保存する必要があります。これらのユニットは、互いの上や他のコンポーネントの上に積み重ねないでください。各ユニットを個別に帯電防止袋の中に入れるか、安定した平らな面の上に置いた静電防止マットの上に置きます。

警告：

システムファンが材料をシャーシに引き込むことができますので、ポートダストキャップなどの材料を取り付けたラインカードの上に置かしないでください。
メモ：

これらのユニットは重く、エレクトロタティックバッグは脆弱であるため、ラインカードをバッグに挿入するのは2人で行うのが最善です。

ライン カード、RCB、または SIB を静電袋に挿入するには、次の手順に沿います。

  1. フェースプレートを使用してユニットを水平に保持します。
  2. 袋の開口部をコネクターの端にスライドさせます。

ラインカード、RCB、SIBを自分でバッグに挿入する必要がある場合:

  1. シート メタル側を下にして安定した平らな面上にある静電防止マットの上に、ユニットを水平に配置します。

  2. フェースプレートを使用してユニットを方向付けます。

  3. コネクターの端を慎重に袋の開口部に挿入し、袋を手前に引いてユニットを覆います。
