QFX10000 スイッチ インターフェイス ボードの保守

QFX10000 スイッチ インターフェイス ボードの取り外し

QFX10008およびQFX10016スイッチには、6つのスイッチインターフェイスボード(SIB)があり、ファントレイの背後にあるシャーシの中央に配置されています。 SIB 0 ~ SIB 2 は左ファン トレイの後ろにあり、 SIB 3 ~ SIB 5 は右ファン トレイの後ろにあります。問題が発生している SIB にアクセスするには、適切なファン トレイを取り外す必要があります。 QFX10008 ファン トレイの取り外しを参照してください。

SIB を交換する前に、次の機器を用意していることを確認してください。

  • 帯電防止袋または静電防止マット

  • ESD(静電放電)接地ストラップ

SIB を削除するには、次の方法を行います( 図 4 を参照)。

  1. コマンドを使用して、SIB を request chassis sib slot slot number offline オフラインにします。
    メモ：

    SIB に障害があり、パケットが SIB を通過しないようにしたい場合は、SIB をオフラインにするのではなく、SIB の電源をダウンします。SIB の電源をダウンするには、 コマンドを set chassis sib power-off slot slot number 使用します。スロットに新しい SIB を起動するには、 コマンドを使用して古い設定を delete chassis sib power-off slot slot number 削除する必要があります。
  2. 帯電防止袋または静電防止マットを安定した平らな面に置きます。
  3. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントと接続します。保護接地端子の横、および QFX10008 背面パネルの PSU 5 ( 図 1 を参照)の下、QFX10016 の下のPSU_9 に ESD ポイントがあります( 図 2 を参照)。
    図 1:QFX10008 シャーシ背面 ESD Point on QFX10008 Chassis Rearの ESD ポイント
      1
    —
    ESD ポイント

    図 2:QFX10016 シャーシ背面 ESD Point on QFX10016 Chassis Rearの ESD ポイント
  4. 適切なファン トレイを取 り外します(「 QFX10008 ファン トレイの取り外し」を参照してください)。
  5. カードの上下にあるキャプティブ ねじを緩めます。
  6. 両イジェクターのハンドルをつかみ、ばらばらに広げる。SIB はスロットから出る約 4 分の 1 のスライドです。 図 3 を参照してください。
    図 3:キャプティブ ねじとスプレッド エジェクター のハンドル Loosening Captive Screws and Spread Ejector Handlesを緩める
  7. イジェクター のハンドルを片手につかみ、SIB の下にもう片方の手を置いて、SIB をスロットから引き出します( 図 4 と 図 5 を参照)。

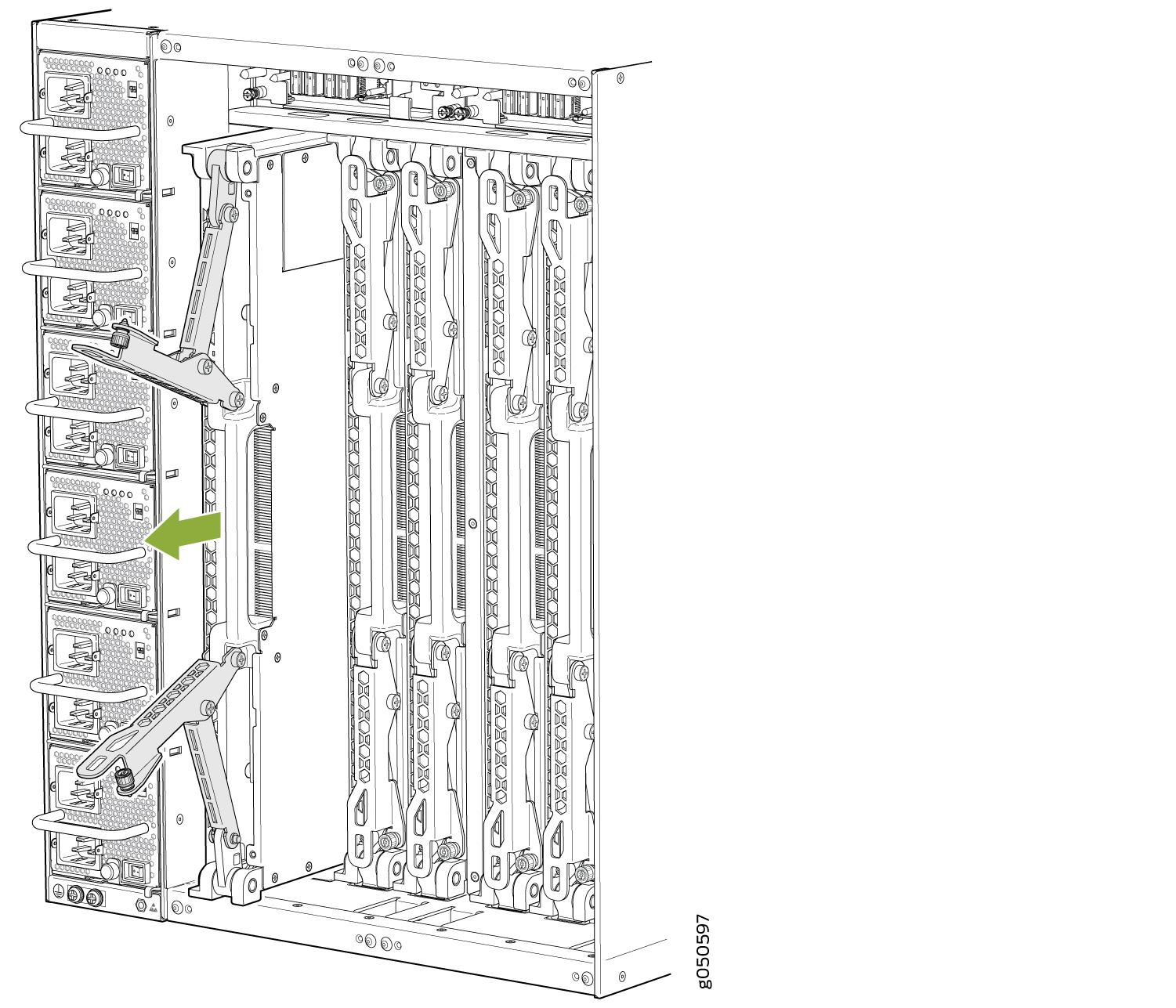

    図 4:QFX10008 シャーシから SIB を取り外す Removing the SIB from a QFX10008 Chassis

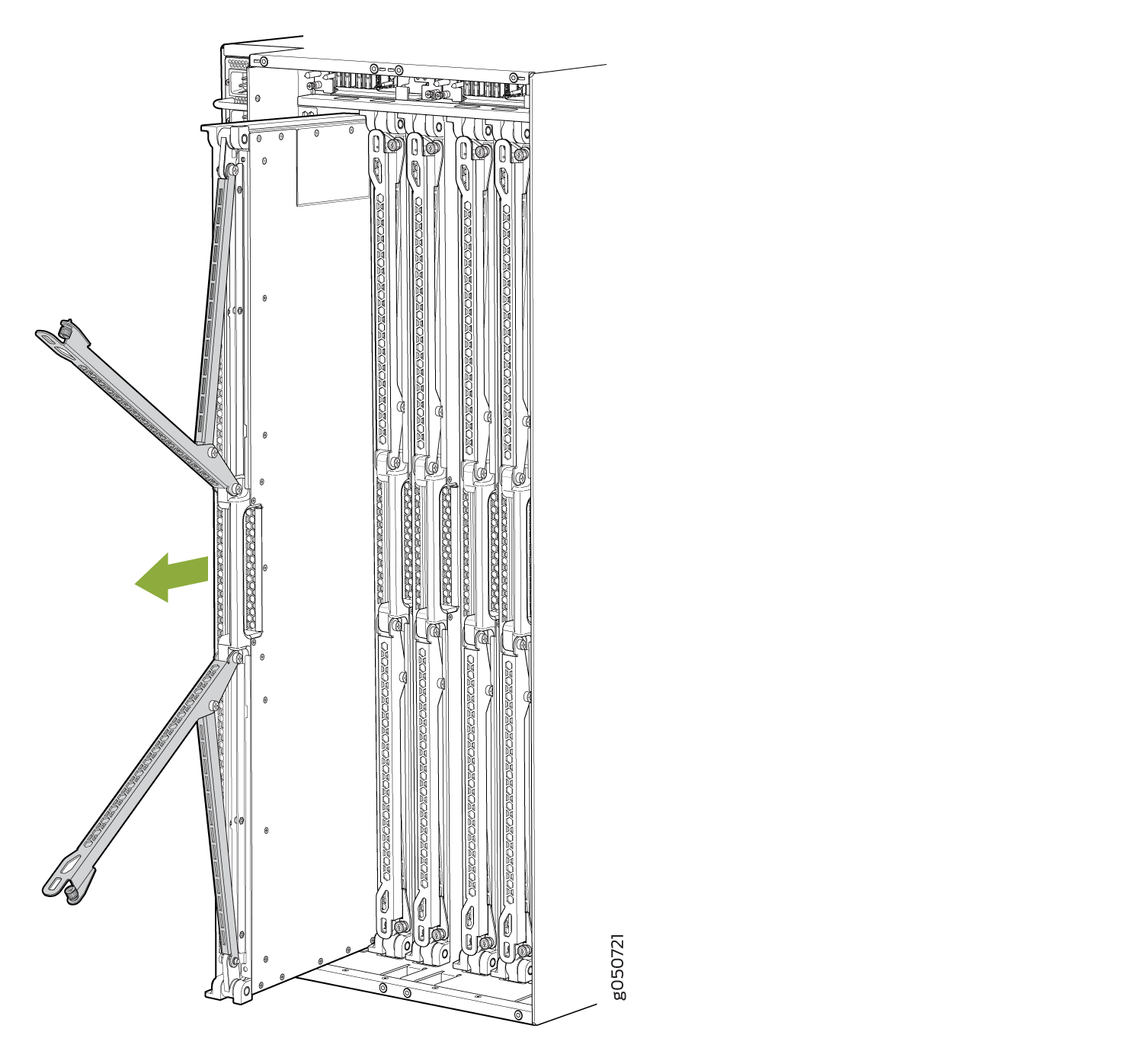

    図 5:QFX10016 シャーシから SIB を取り外す Removing the SIB from a QFX10016 Chassis
  8. SIBを90度回転しながらSIBをサポートし、プリント回路(PC)ボードを上に向けて静電防止マットの上に置きます。SIB をコネクターでぶつけたり、取り扱ったりしないように注意してください。静電防止マットがない場合は、安定した表面に配置する前に、別の人に帯電防止袋を SIB の上にスライドさせます。 図 6 を参照してください。
    注意：

    ハードウェア コンポーネントを取り外した後、互いに積み重ねないでください。各コンポーネントを安定した平らな面の上に置き、静電防止マットの上に置きます。

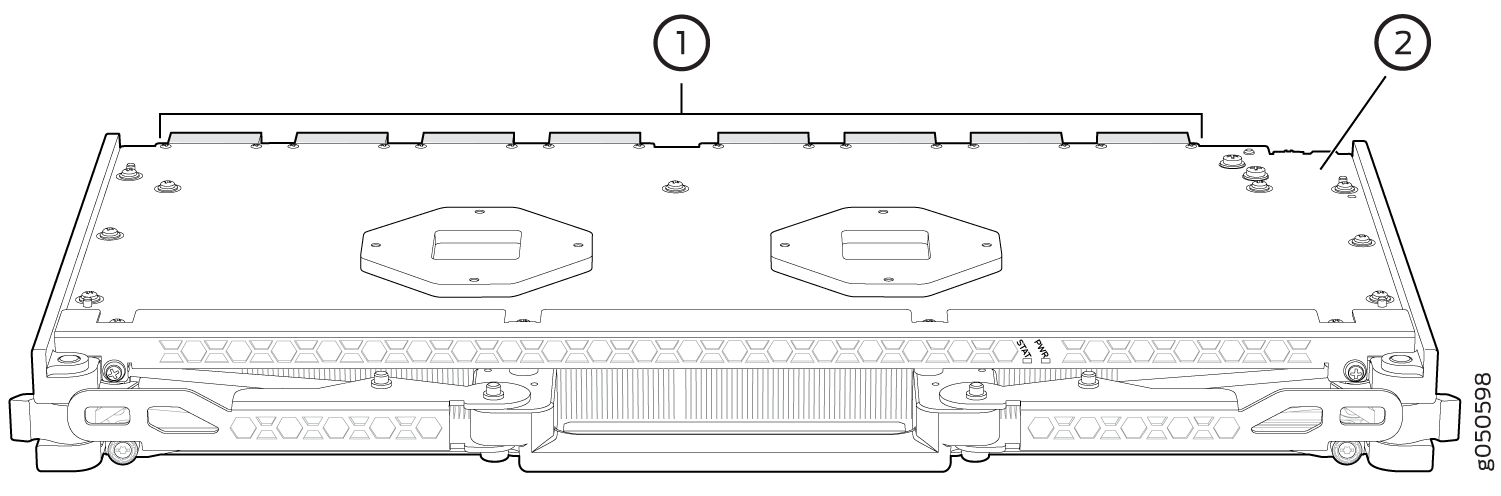

    図 6:抽出された SIB Extracted SIB
      1
    —
    コネクタ
      2
    —
    プリント基板
  9. すぐに SIB を交換しない場合は、空いているスロットに SIB カバーを配置します。

「」も参照

QFX10000 スイッチ インターフェイス ボードの設置

QFX10008およびQFX10016スイッチには、6つのスイッチインターフェイスボード(SIB)があり、ファントレイの背後にあるシャーシの中央に配置されています。 SIB 0 ~ SIB 2 は左ファン トレイの後ろにあり、 SIB 3 ~ SIB 5 は右ファン トレイの後ろにあります。SIB を取り付けるためには、適切なファン トレイを取り外す必要があります。 QFX10008 ファン トレイの取り外しを参照してください。

SIB を設置する前に、次の機器を用意していることを確認します。

  • 帯電防止袋または静電防止マット

  • ESD(静電放電)接地ストラップ

SIB をインストールするには、次の手順にいます。

  1. 帯電防止袋または静電防止マットを安定した平らな面に置きます。
  2. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントと接続します。保護接地端子の横、および QFX10008 背面パネルの PSU 5 ( 図 7 を参照)の下、および QFX10016 背面パネル のPSU_9 下に ESD ポイントがあります( 図 8 を参照)。
    図 7:QFX10008 シャーシ背面 ESD Point on QFX10008 Chassis Rearの ESD ポイント
      1
    —
    ESD ポイント

    図 8:QFX10016 シャーシ背面 ESD Point on QFX10016 Chassis Rearの ESD ポイント
  3. 適切なファン トレイを取 り外します(「 QFX10008 ファン トレイの取り外し」を参照してください)。
  4. 障害が発生しているSIBを取 り外すか(QFX10000スイッチインターフェイスボードの取り外しを参照)、プレートの両側をつかみ、まっすぐに引き出してカバーを取り外します(QFX10008の例については 図9 を参照してください)。

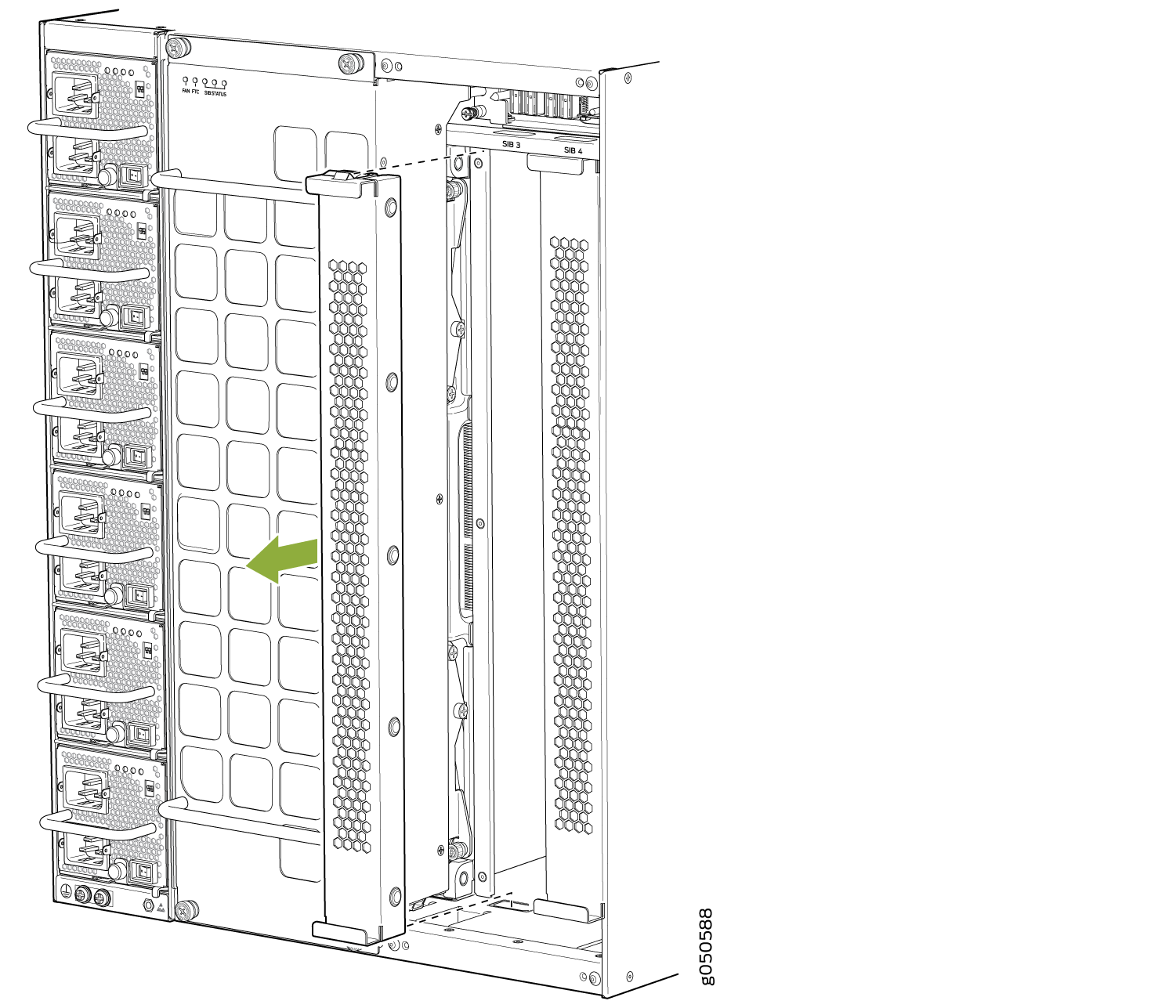

    図 9:QFX10008 の SIB カバー プレートの取り外し Removing a SIB Cover Plate on a QFX10008
  5. ハンドルで SIB を持ち上げ、下の端を他方の手で支えます。
  6. SIB を垂直に保持し、イジェクターがエンゲージして閉じ始めるまで、SIB を開いたスロットに押し込みます。
  7. 2 つのイジェクター ハンドルをつかみ、SIB をラッチするまで内側に折りたたみます( QFX10008 の場合は図 10 、QFX10016 の 場合は図 11 を参照)。
    図 10:QFX10008 SIB Installing a QFX10008 SIB のインストール

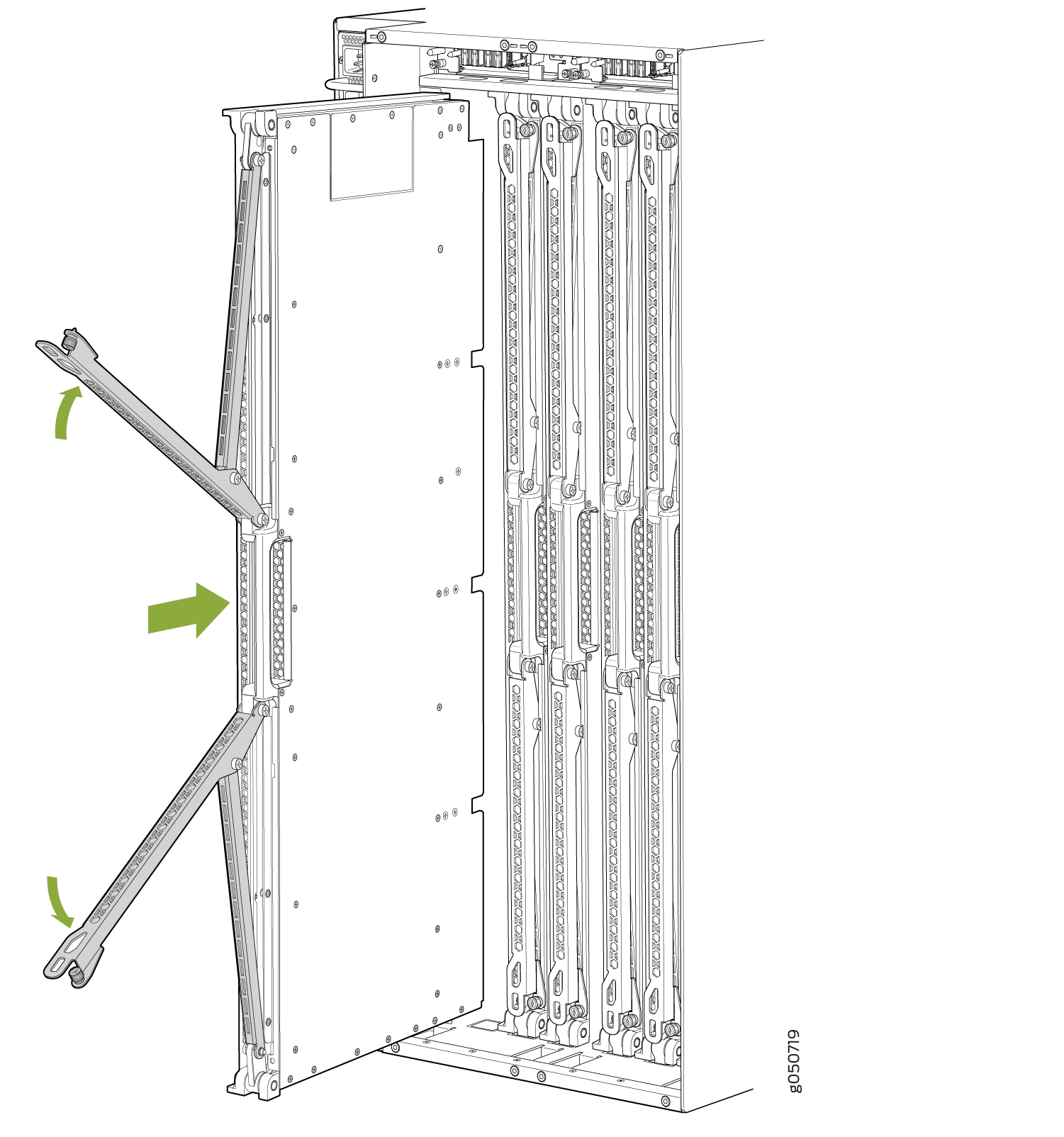

    図 11:QFX10016 SIB Installing a QFX10016 SIB のインストール
  8. キャプティブ ねじを手で締めます。
  9. コマンドを使用して、SIB を request chassis sib slot slot number online オンラインにします。

    および コマンドを使用して、SIB の show chassis fabric sibs ステータスを show chassis fabric plane-location 確認できます。例えば：

    メモ：

    コマンドを使用してSIBの電源を set chassis sib power-off slot slot 完全に切った場合、SIBをオンラインにするには、設定を削除する必要があります。コンフィギュレーションを削除し、代わりのSIBをオンラインにするには、 コマンドを delete chassis sib power-off slot slot number 使用します。
