QFX10000 ルーティングおよびコントロール ボードの保守

QFX10000 ルーティングおよびコントロール ボードの取り外し

QFX10000 シリーズ モジュラー シャーシには、構成に応じて 1~2 個のルーティングおよびコントロール ボード(RCB)を搭載できます。RCB は、シャーシ前面の 2 つのトップ スロットのいずれかに取り付けることができます。

冗長構成では、QFX10000 RCB は、ホットリムーブ可能でホットインサート可能な FRU(フィールド交換可能ユニット)です。基本構成では、スイッチがシャットダウンするのを防ぐために、障害のある RCB を取り外す前に 2 つ目の RCB を取り付ける必要があります。RCB を交換する前に、基本システムをオフラインにすることをお勧めします。

RCB を取り外す前に、ESD(静電放電)接地ストラップがあることを確認します。

注意：

基本構成では、RCB を取り外すと、システムがシャットダウンします。冗長構成では、RCB を削除すると、システムが再起動し、新しいプライマリの選択プロセスが開始されます。

RCB を削除するには、以下の手順に基びます。

  1. RCB をオフラインにします。

    安定した平らな面に帯電防止袋または静電防止マットを置きます。

  2. ESD 接地ストラップを手首に固定し、ストラップをシャーシの ESD ポイントに接続します( 図 1 および 図 2 を参照)。
    図 1:QFX10008 シャーシ前面 ESD Point on QFX10008 Chassis Frontの ESD ポイント
      1
    —
    ESD ポイント

    図 2:QFX10016 シャーシ前面 ESD Point on QFX10016 Chassis Frontの ESD ポイント
  3. RCB ハンドルを左回りに同時に回転して、RCB を取り付け解除します。
  4. ハンドルをつかみ、RCB をシャーシの半分ほど引き出します( 図 3 を参照)。

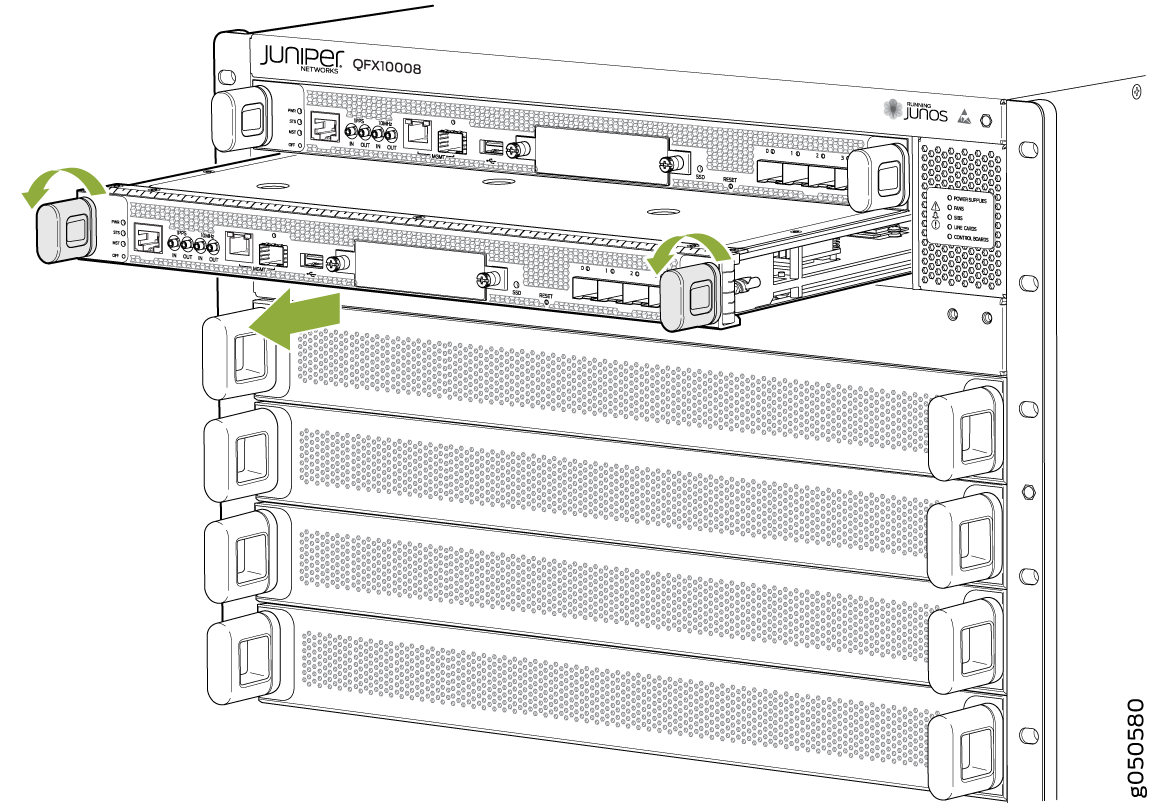

    図 3:RCB Removing an RCB の取り外し
  5. RCB の両側をつかみ、シャーシから完全に引き出します。
  6. RCB を静電防止マットの上に置きます。
  7. RCB を交換しない場合は、空のスロットにカバーを取り付けます。

QFX10000 ルーティングおよびコントロール ボードの設置

QFX10000 シリーズ モジュラー シャーシには、構成に応じて 1~2 個のルーティングおよびコントロール ボード(RCB)を搭載できます。RCB は、シャーシ前面の 2 つのトップ スロットのいずれかに取り付けることができます。

冗長構成では、QFX10000 RCB は、ホットリムーブ可能でホットインサート可能な FRU(フィールド交換可能ユニット)です。基本構成では、スイッチがシャットダウンするのを防ぐために、障害のある RCB を取り外す前に 2 つ目の RCB を取り付ける必要があります。

RCB を取り付ける前に、ESD(静電放電)接地ストラップがあることを確認します。

RCB をインストールするには、以下の手順にいます。

  1. ESD 接地ストラップを手首に取り付け、ストラップをシャーシ前面の ESD ポイントに接続します( 図 4 および 図 5 を参照)。
    図 4:QFX10008 シャーシ 前面 ESD Point for QFX10008 Chassis Frontの ESD ポイント
      1
    —
    ESD ポイント

    図 5:QFX10016 シャーシ前面 ESD Point for QFX10016 Chassis Frontの ESD ポイント
  2. 使用可能な RCB スロットからカバーを取り外すか( 図 6 を参照)、障害が発生している RCB を取 り外します(「QFX10000 ルーティングおよびコントロール ボードの取り外し」を参照)。

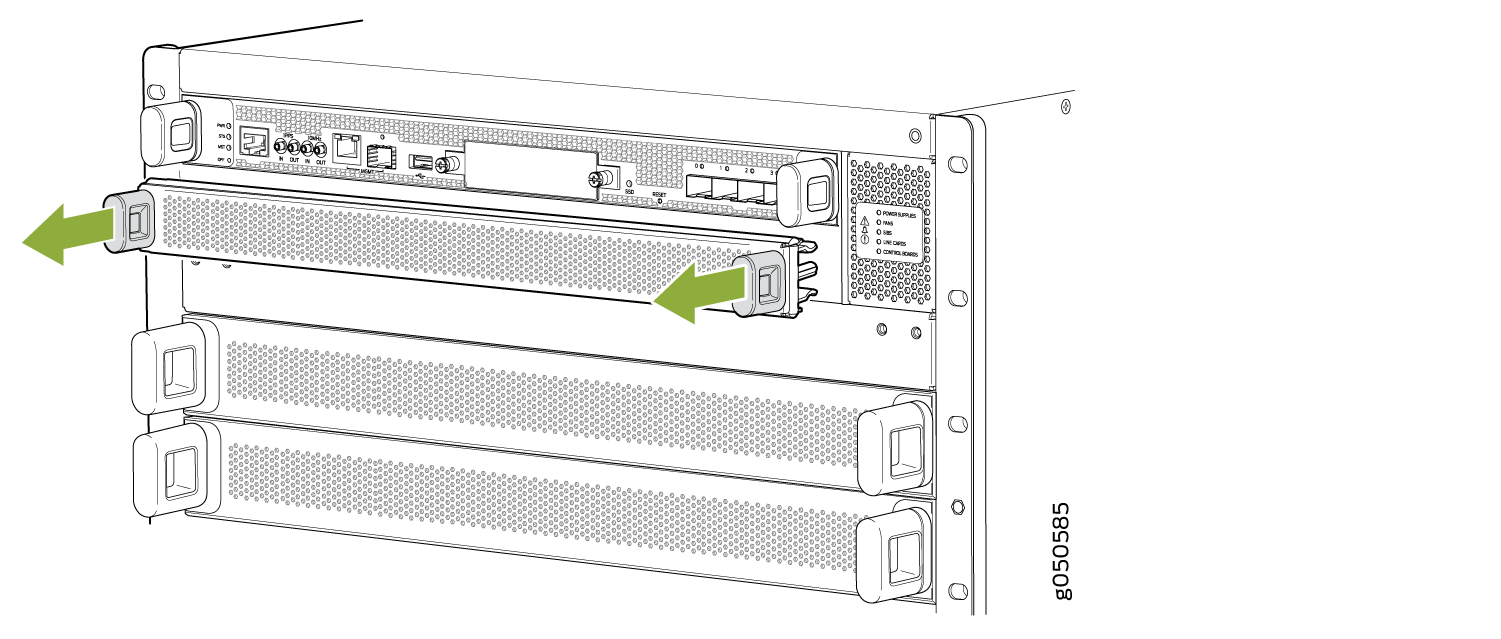

    図 6:RCB カバー パネル Removing a RCB Cover Panelの取り外し
  3. 新しい RCB を静電袋から取り出し、損傷がないか検査してからシャーシに取り付けます。
  4. RCB を側面で持ち上げ、コネクターをぶつけないように注意してください。
  5. RCB の側面とシャーシ内のガイドを慎重に合わせます。
  6. RCB をシャーシに押し込み、適切に揃っていることを慎重に確認します。
  7. 両方のハンドルをつかみ、RCB が完全に収まるまで、ハンドルが垂直になるまで、同時に時計回りに回転させます( 図 7 を参照)。

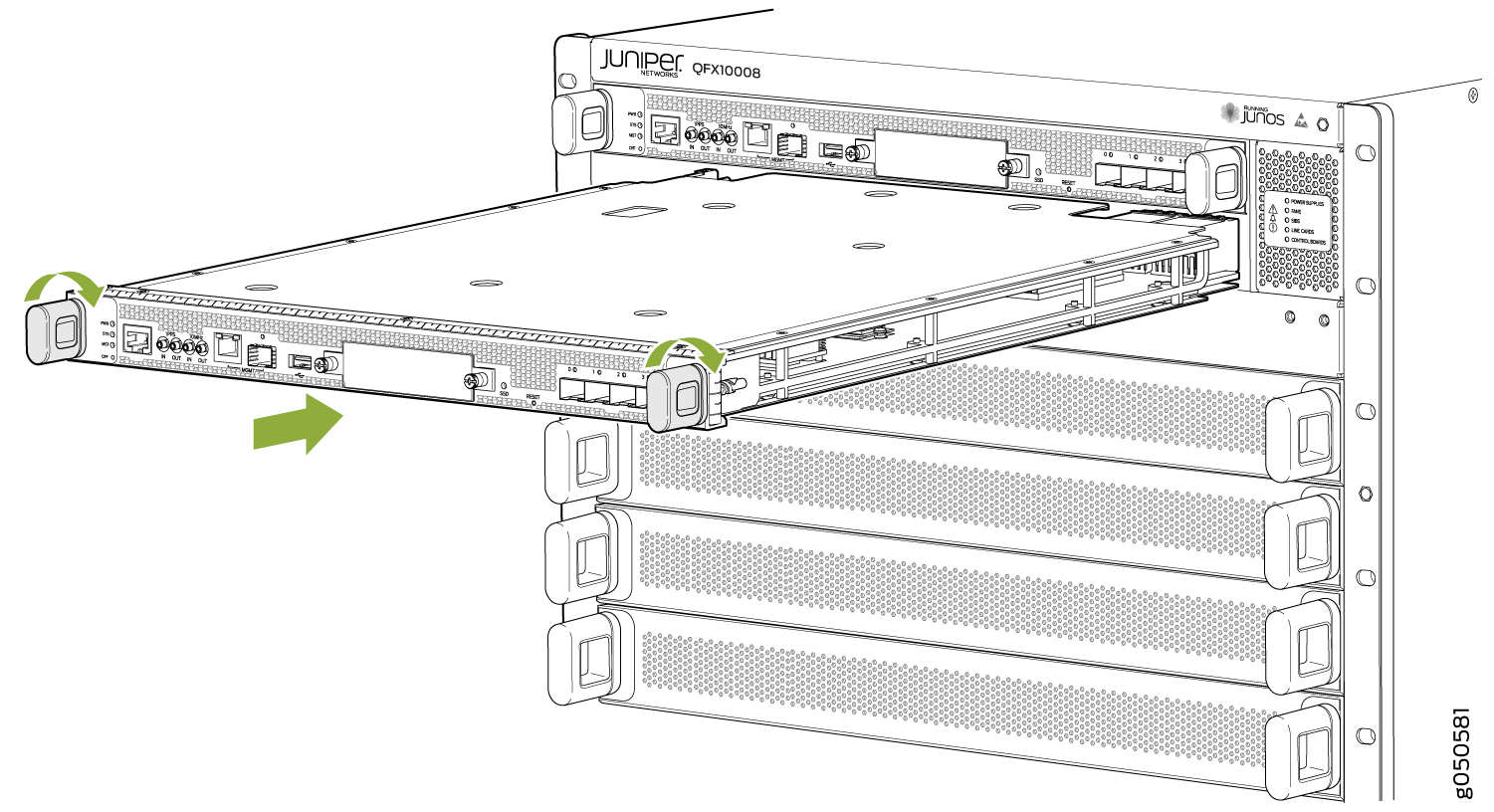

    図 7:RCB のインストール RCB Installation

    RCB は、完全に装着されると電源オンシーケンスを開始します。

  8. RCB が正常に機能していることを確認するには、フェースプレートの PWR LED とステータス パネルの コントロール ボード LED を確認します。両方の LED は、RCB を取り付けた直後に点灯する必要があります。 PWR LED が黄色に点滅している場合、使用可能な電力が不足している可能性があります。 QFX10000 コンポーネントの電力要件 を参照して、追加ユニットに適した電力を確保してください。

    RCB がオンラインであることを確認するもう 1 つの方法は、CLI コマンドを使用することです。
