PTX10002-60MRの取り付け

このトピックでは、 PTX10002-60MR を 19 インチ幅の 4 ポスト ラック、または 19 インチ幅の 4 ポスト ラックを備えたキャビネットに取り付ける手順について説明します。

PTX10002-60MRは、19インチ幅の4ポストラックまたは19インチ幅の4ポストラックを備えたキャビネットに取り付けることができます。デバイスに同梱されているラックマウントキットを使用します。このトピックの残りの部分では、ラックまたはキャビネットを意味するためにラックを使用します。

デバイスをマウントする前に、以下の前提条件を完了してください。

注意:

資格のある技術者は、デバイスを取り付ける前に、ラックがデバイスの重量を支えるのに十分な強度を持っていることを確認する必要があります。また、ラックが設置場所で適切にサポートされていることも技術者に確認してもらいます。

ラックに複数のデバイスを取り付ける場合は、ラックの最下部に最初のデバイスを取り付けます。
注意:

シャーシをラックにしっかりと取り付けるまでは、シャーシにラインカードを取り付けないでください。

PTX10002-60MRを角穴4ポストラックに取り付けます

ルーターを四角穴の4ポストラックに取り付ける前に、次の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • プラス(+)ドライバー、番号2—付属しません

  • ESD接地ストラップ—非付属

  • ルーターに付属の4ポスト取り付けキットには、以下が含まれています。

    • 前面取り付けレール—2

    • 背面取り付けレール—2

    • 取り付け用ブラケット—2

1 人がルーターの重量を支え、もう 1 人がルーターをラック支柱に固定します。

四角い穴の4ポストラックにルーターを取り付けるには、次の手順に従います。

  1. ルーターを平らで安定した面に置きます。
  2. ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
  3. 左右両方の取り付けレールを組み立てます。背面取り付けレールを前面取り付けレールのガイドに合わせ、背面取り付けレールを前面取り付けレールにゆっくりとスライドさせます。

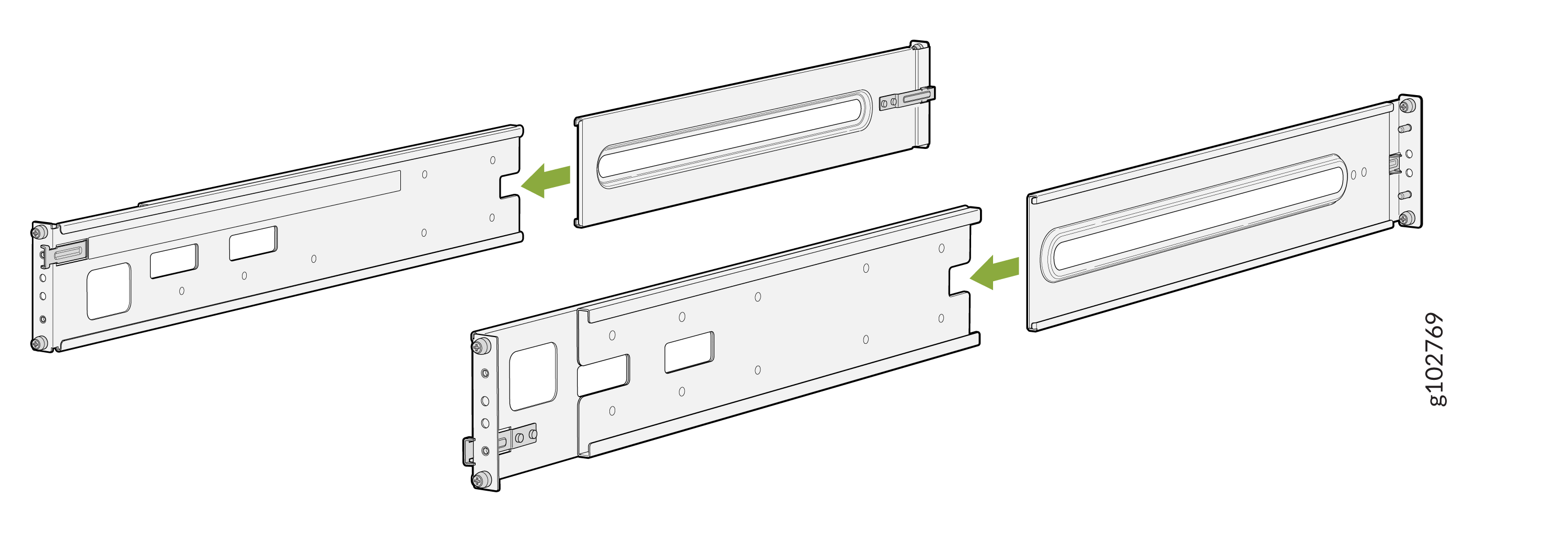

    図1:取り付けレールの組み立てAssemble the Mounting Rails
  4. 背面取り付けレールをラック支柱に取り付けます。ドライバーを使用してつまみネジを締めます。

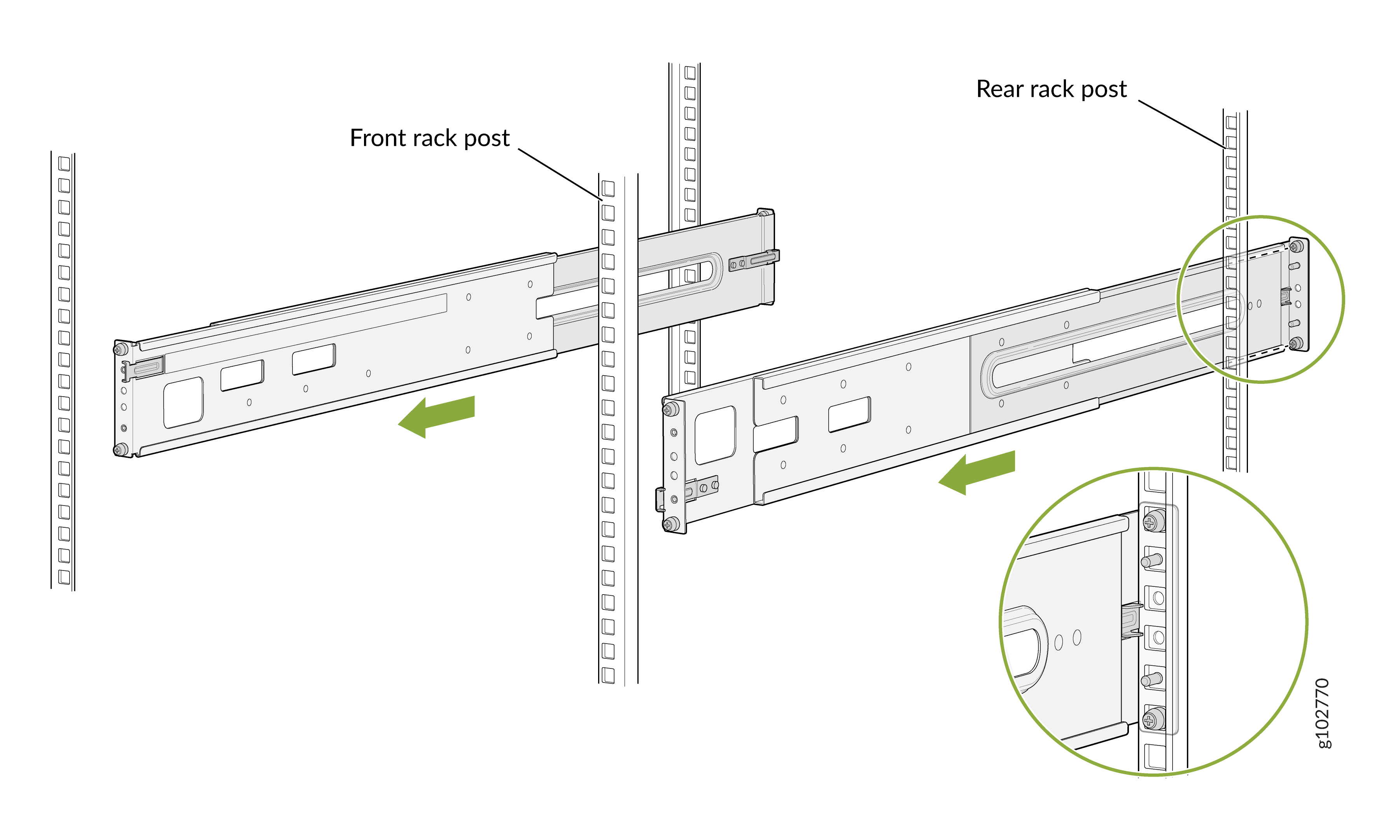

    図2:背面取り付けレールをラック支柱に取り付けますAttach the Rear-Mounting Rails to the Rack Posts
  5. 前面取り付けレールをラック支柱に取り付けます。ドライバーを使用して非脱落型つまみネジを締めます。

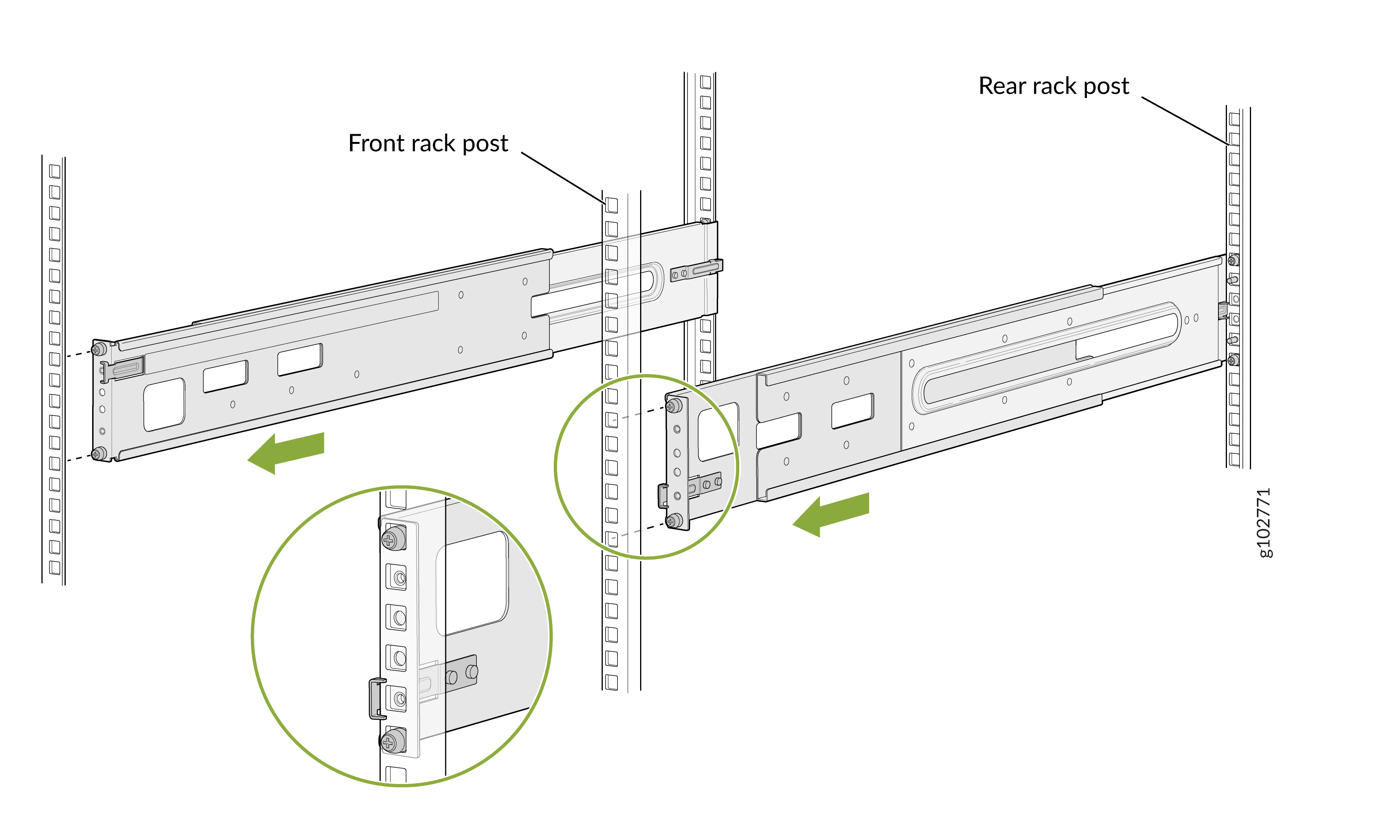

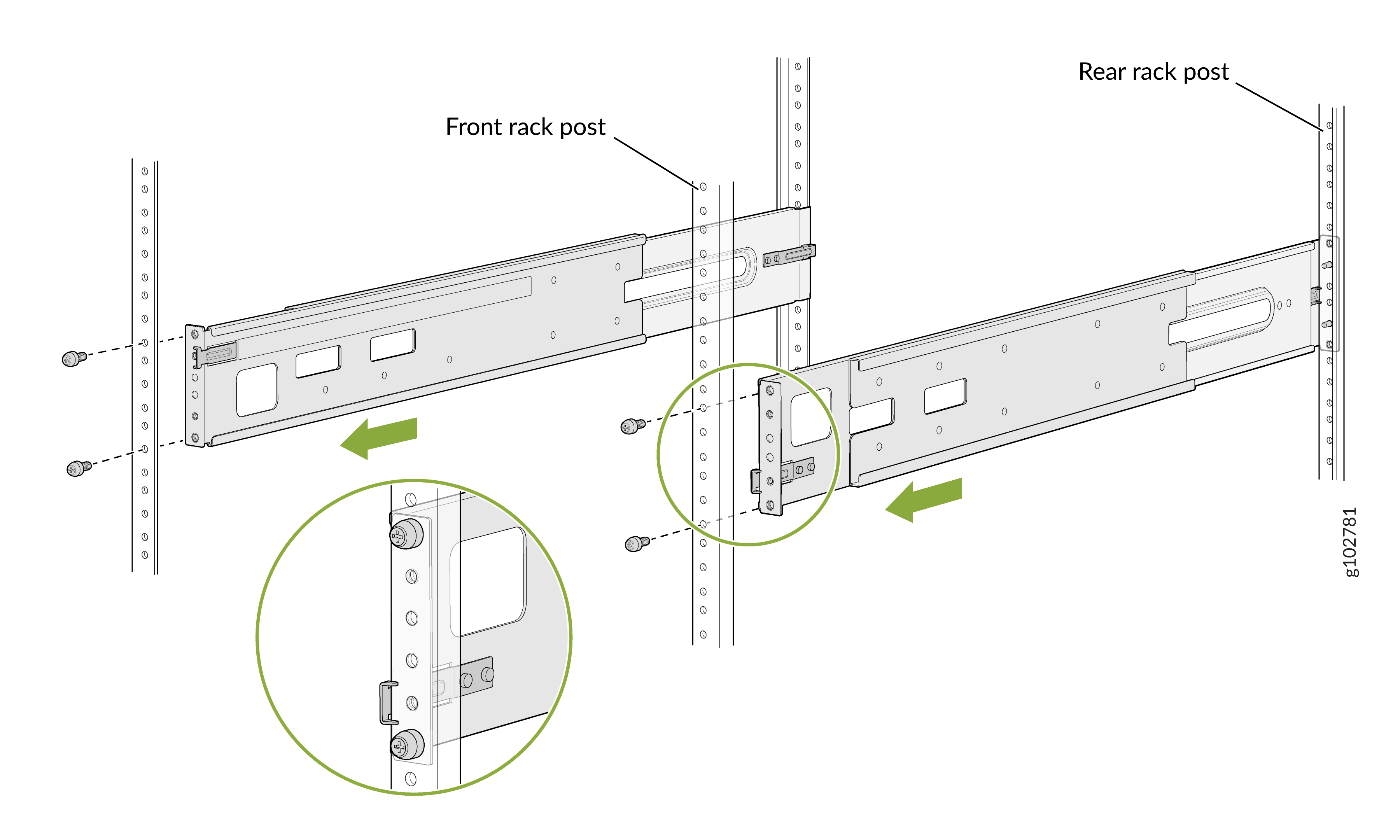

    図3:前面取り付けレールをラック支柱に取り付けますAttach the Front-Mounting Rails to the Rack Posts
  6. ラックの片側にあるすべてのネジがもう片側のネジと位置が合っていることを確認して、取り付けレールが水平であることを確認します。

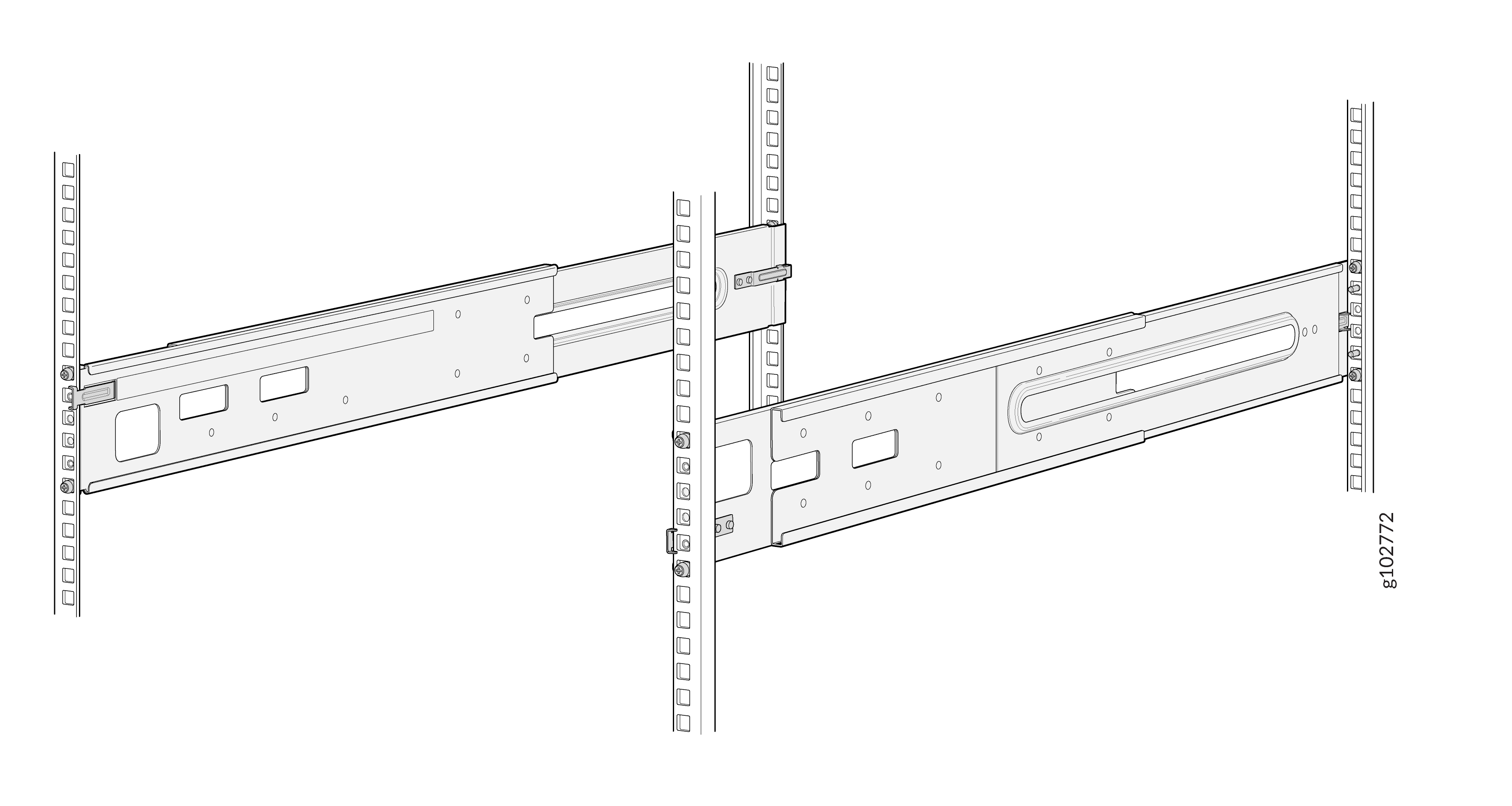

    図4:取り付けレールが水平Ensure That the Mounting Rails Are Levelであることを確認する
  7. 取り付けブラケットをルーターシャーシに取り付けます。

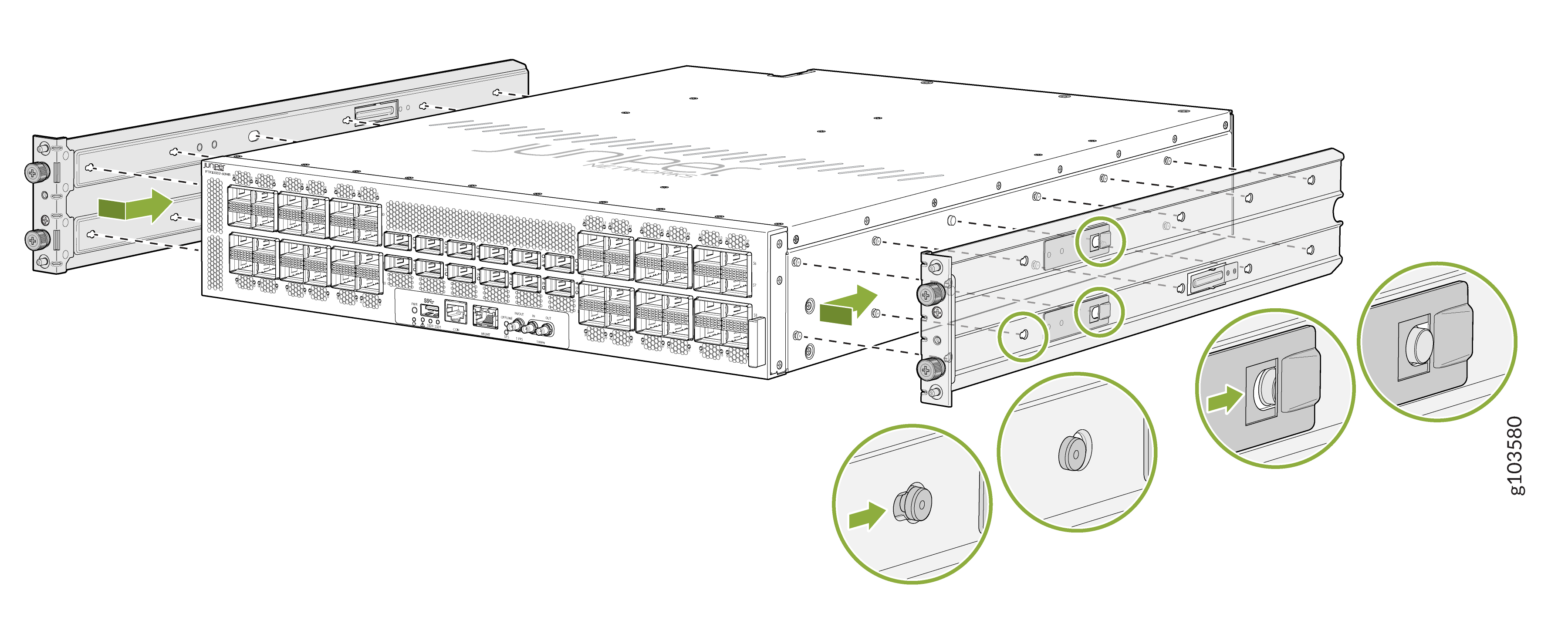

    図5:ルーターシャーシAttach the Mounting Brackets to the Router Chassisへの取り付けブラケットの取り付け
  8. 取り付けブラケットを取り付けレールのガイドに合わせ、シャーシが所定の位置にロックされるまで、シャーシを取り付けレールにゆっくりとスライドさせます。

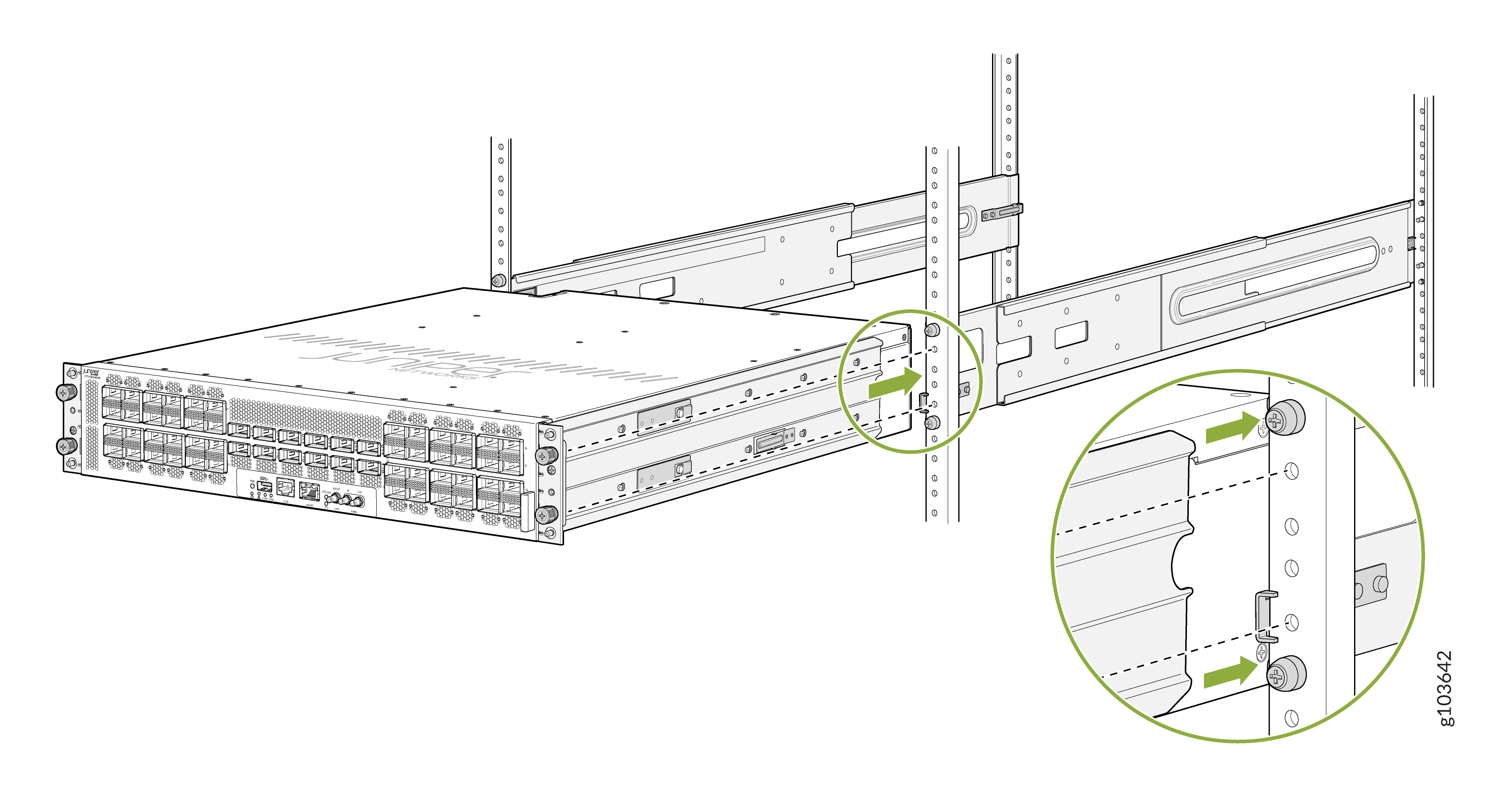

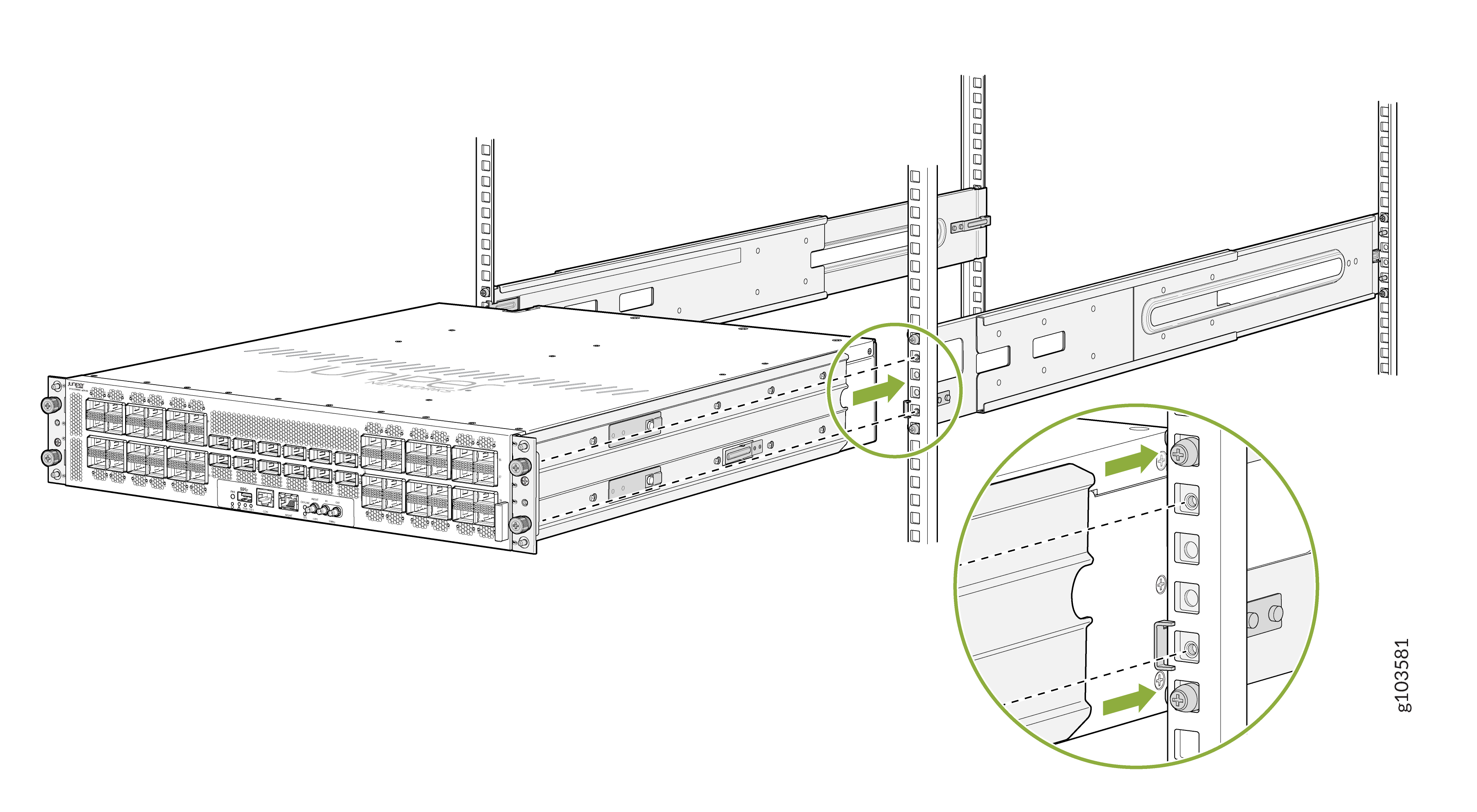

    図6:シャーシを取り付けレールにスライドさせますSlide the Chassis on to the Mounting Rails
  9. ルーターをラックに固定し、ドライバーを使用してつまみネジを締めます。

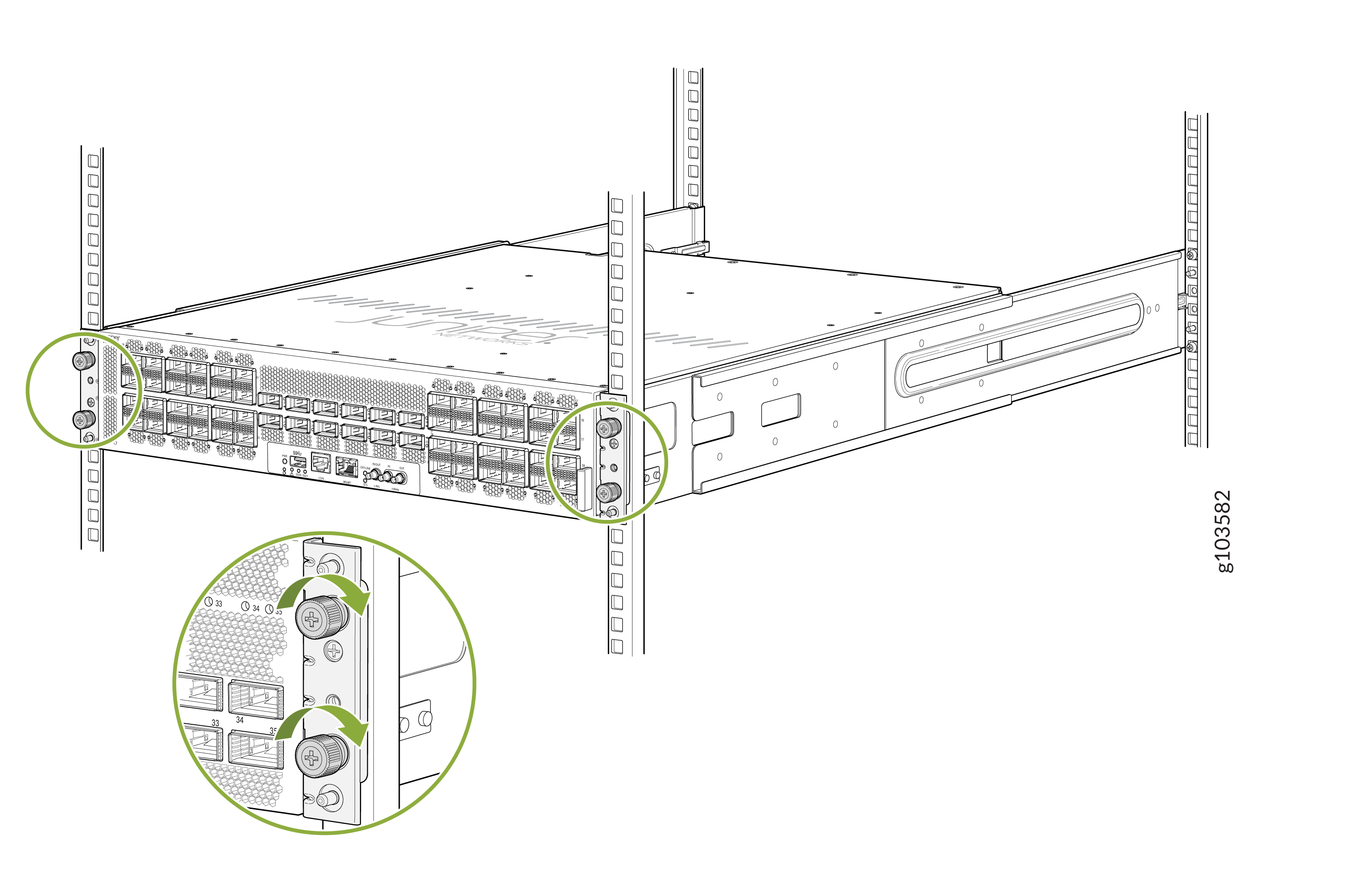

    図7:ルーターをラックSecure the Router to the Rackに固定する
  10. ラックの片側にあるすべてのネジがもう片側のネジの位置が合っていることを確認して、ルーターシャーシが水平であることを確認します。

PTX10002-60MRをネジ穴付き4ポストラックに取り付けます

ネジ穴付き4ポストラックにルーターを取り付ける前に、次の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • プラス(+)ドライバー、番号2—付属しません

  • ESD接地ストラップ—非付属

  • 帯電防止袋—付属なし

  • ルーターに付属の4ポスト取り付けキットには、以下が含まれています。

    • 前面取り付けレール—2

    • 背面取り付けレール—2

    • 取り付け用ブラケット—2

1 人がルーターの重量を支え、もう 1 人がルーターをラック支柱に固定します。

ルーターをネジ穴付き4ポストラックに取り付けるには、次の手順に従います。

  1. ルーターを平らで安定した面に置きます。
  2. 手首用ESDストラップの一端を手首に直接巻き付け、ストラップのもう一方の端を現場のESDポイントに接続します。
  3. ドライバーを使用して、ガイドブロックを取り付けレールから取り外します。帯電防止袋に入れて保管してください。 図8 および 図9をご覧ください。

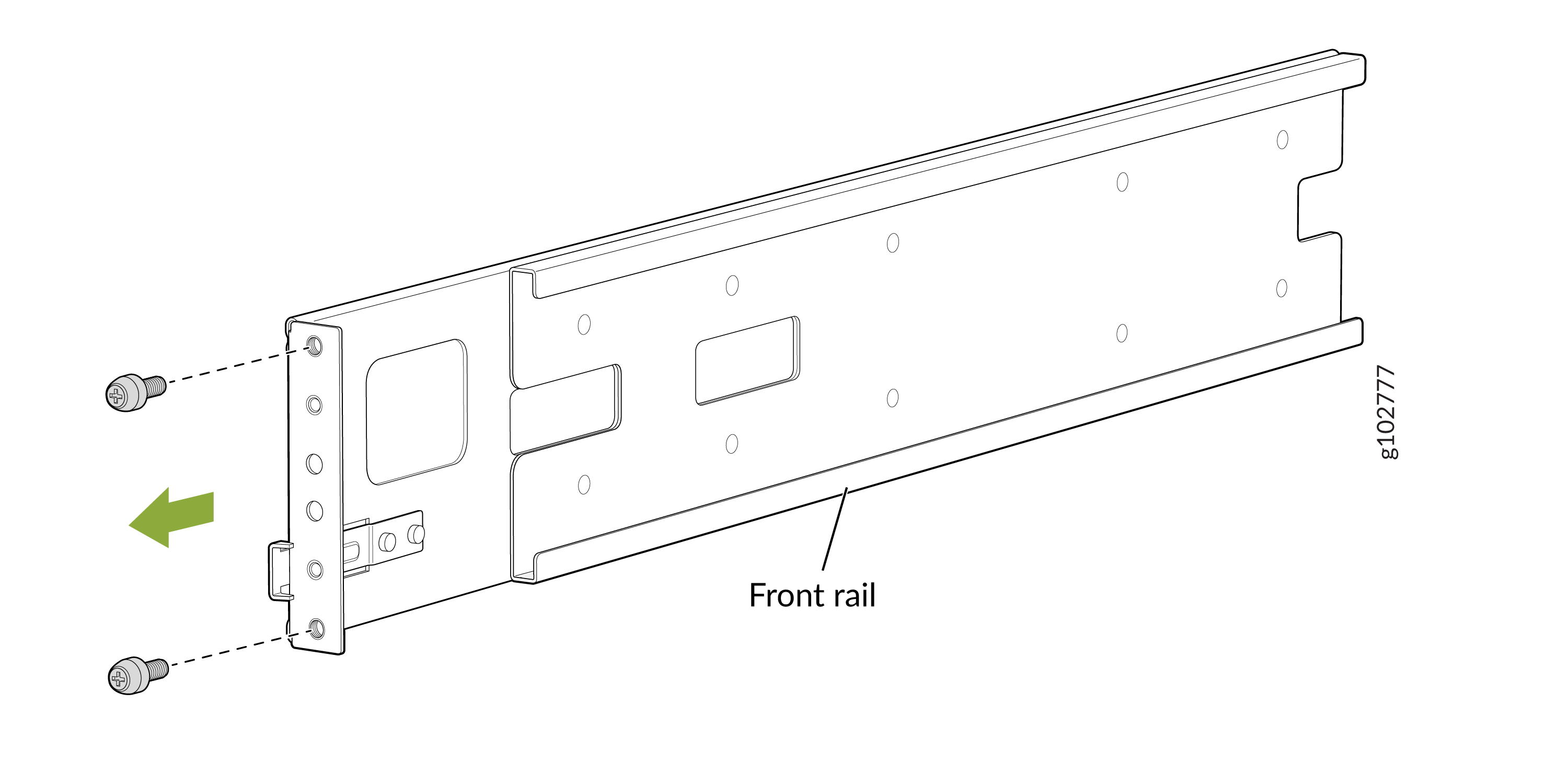

    図8:前面取り付けレールからガイドブロックを取り外しますRemove the Guide Blocks from the Front-Mounting Rails

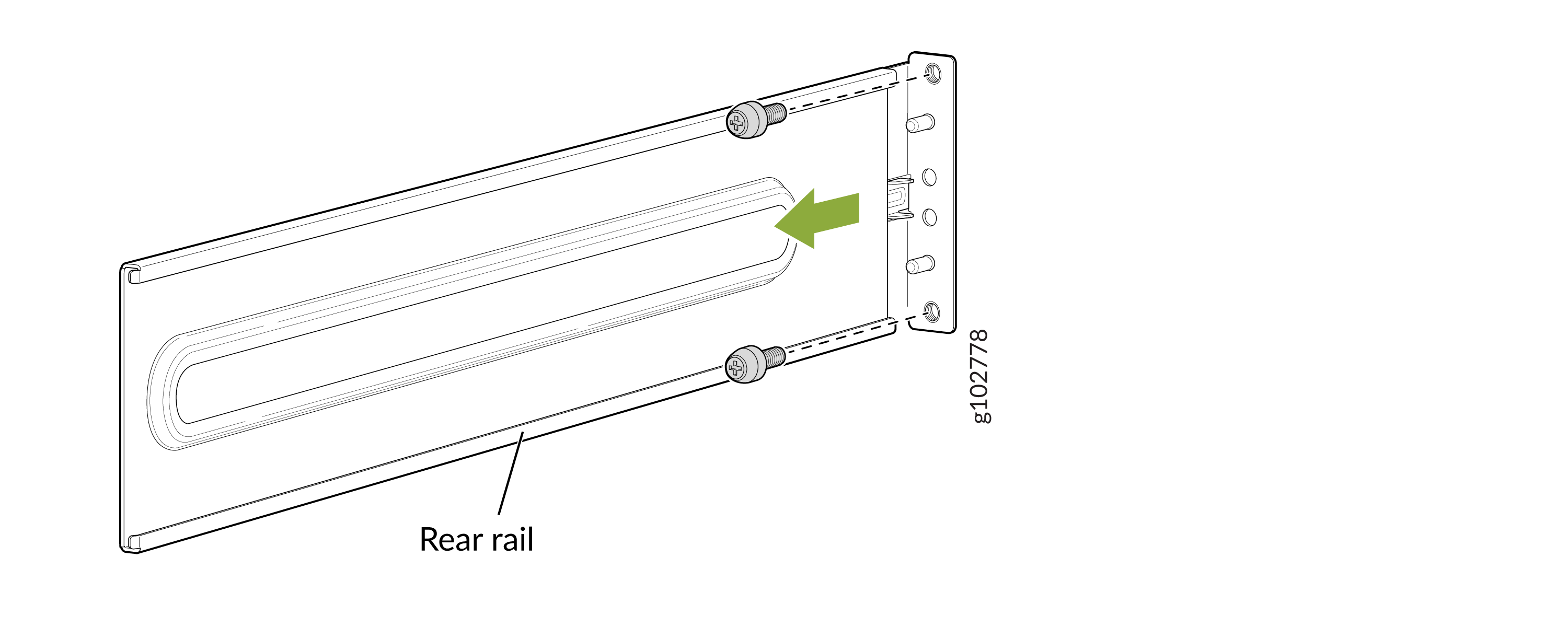

    図9:背面取り付けレールRemove the Guide Blocks from the Rear-Mounting Railsからガイドブロックを取り外します
  4. 左右両方の取り付けレールを組み立てます。背面取り付けレールを前面取り付けレールのガイドに合わせ、背面取り付けレールを前面取り付けレールにゆっくりとスライドさせます。
    図10:取り付けレールの組み立てAssemble the Mounting Rails
  5. 背面取り付けレールのスタッドをラック支柱の穴に挿入します。

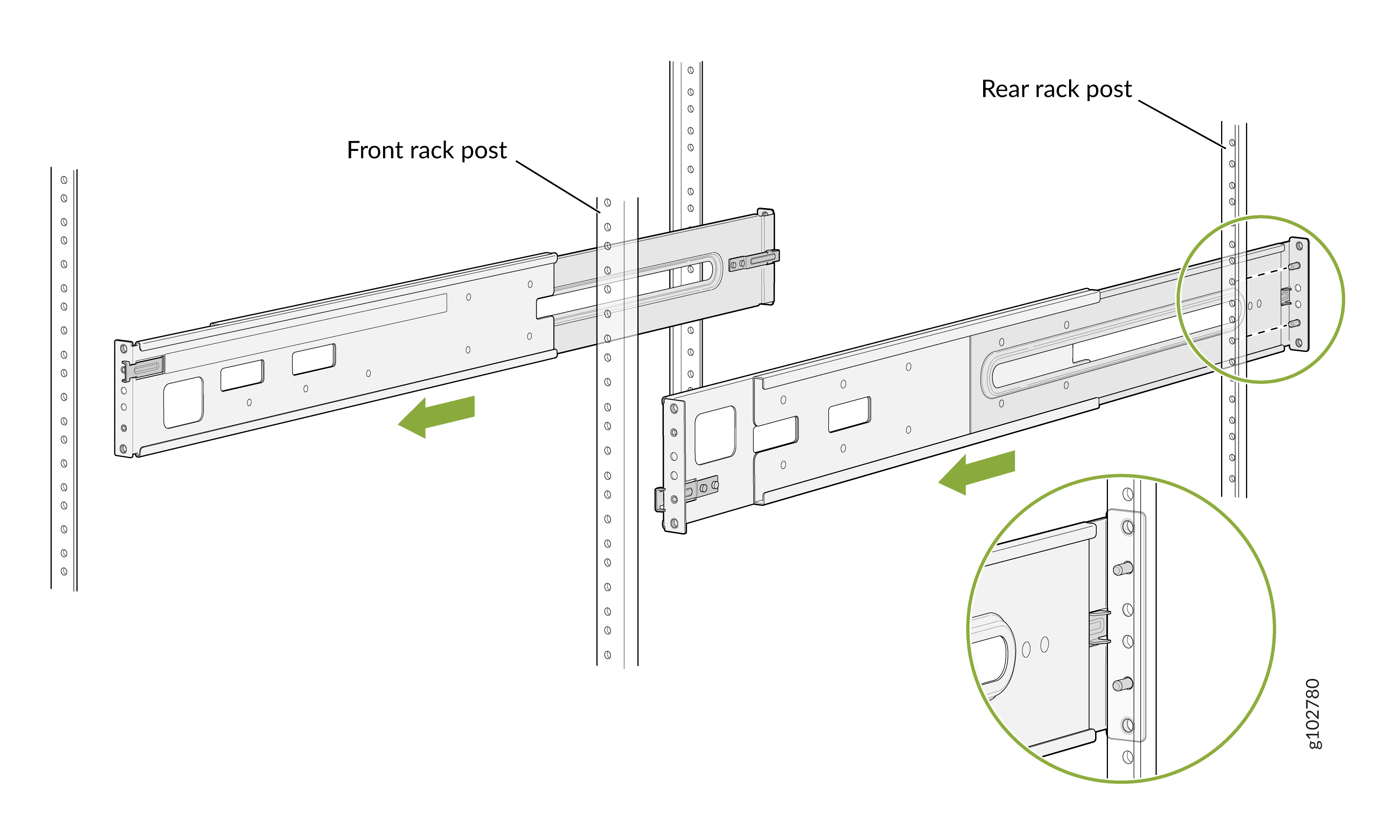

    図11:背面取り付けレールのスタッドをラックポストの穴に挿入しますInsert the Studs on the Rear-Mounting Rails in the Holes on the Rack Posts
  6. 背面取り付けレールをラック支柱に取り付け、ドライバーを使用して非脱落型つまみネジを締めます。
    図12:背面取り付けレールをラックポストに取り付けますAttach the Rear-Mounting Rails to the Rack Posts
  7. 前面取り付けレールをラック支柱に取り付けます。ドライバーを使用してつまみネジを締めます。
    図13:前面取り付けレールをラックポストに取り付けますAttach the Front-Mounting Rails to the Rack Posts
  8. ラックの片側にあるすべてのネジがもう片側のネジと位置が合っていることを確認して、取り付けレールが水平であることを確認します。

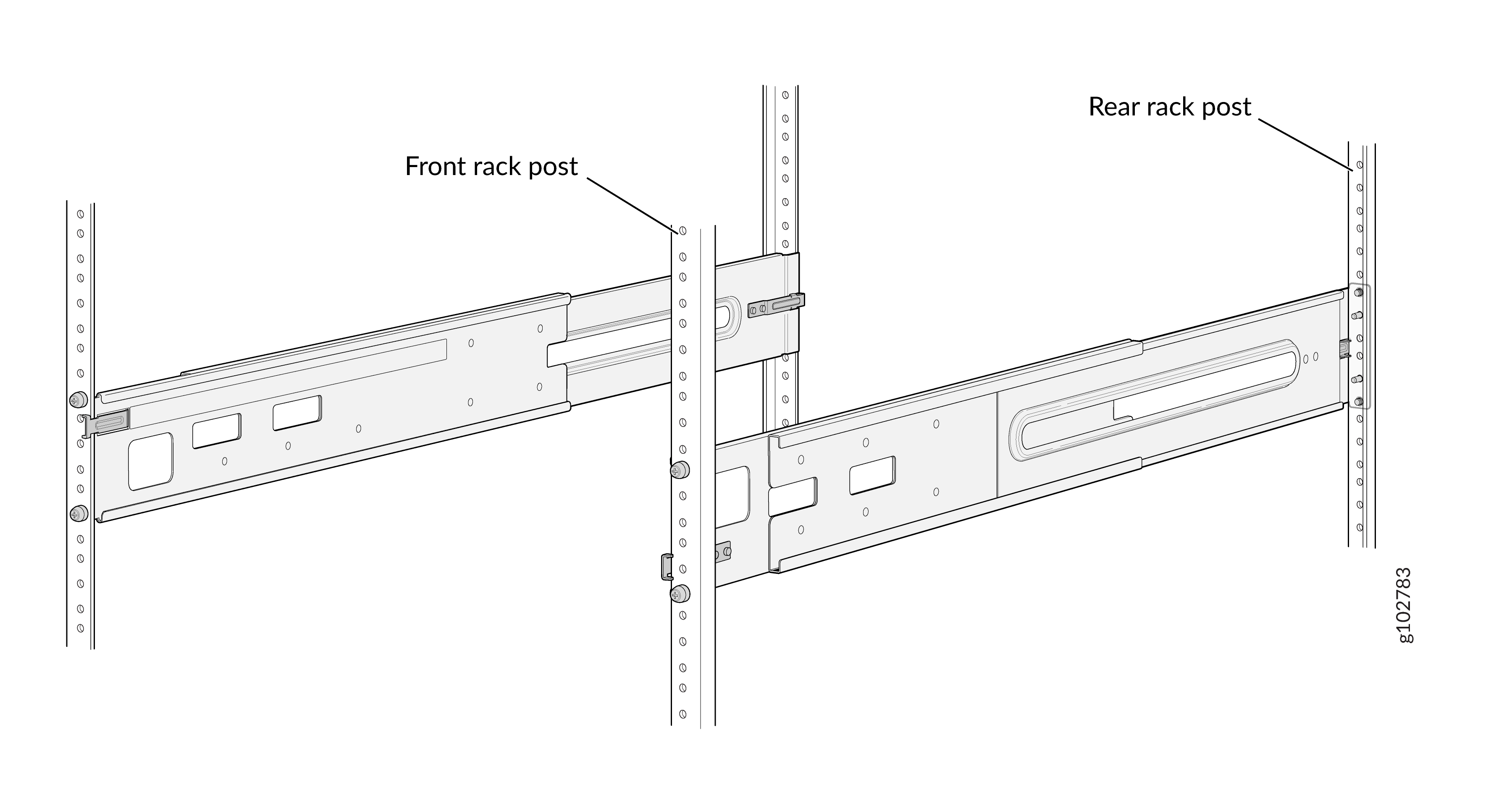

    図14:前面取り付けレールをラック支柱に取り付けますAttach the Front-Mounting Rails to the Rack Posts
  9. 取り付けブラケットをルーターシャーシに取り付けます。
    図15:ルーターシャーシに取り付けブラケットを取り付けるAttach the Mounting Brackets to the Router Chassis
  10. 取り付けブラケットを取り付けレールのガイドに合わせ、シャーシが所定の位置にロックされるまで、シャーシを取り付けレールにゆっくりとスライドさせます。
    図16:シャーシを取り付けレールSlide the Chassis on to the Mounting Railsにスライドさせます
  11. ルーターをラックに固定し、ドライバーを使用してつまみネジを締めます。
    図17:ルーターをラックSecure the Router to the Rackに固定します
  12. ラックの片側にあるすべてのネジがもう片側のネジの位置が合っていることを確認して、ルーターシャーシが水平であることを確認します。

PTX10002-60MRをラックまたはキャビネットの2本の支柱に取り付けます

2 ポスト ラックにルーターを取り付ける前に、次の手順に従います。

以下の部品とツールが用意されていることを確認します。

  • プラス(+)ドライバー、番号2—付属しません

  • ESD接地ストラップ—非付属

  • ルーターをパックの支柱に固定するためのネジ 8 本(付属なし)

  • 2ポスト取り付けキットには以下が含まれます。

    • C 字型 2 ポスト取り付けブラケット—2

    • L字型2ポスト取り付けブラケット—2

    • 2 ポスト取り付けブラケットをシャーシに取り付けるためのネジ—24

1 人がルーターの重量を支え、もう 1 人がルーターをラック支柱に固定します。

2 ポスト ラックにルーターを取り付けるには、次の手順に従います。

  1. ルーターを平らで安定した面に置きます。
  2. ESD接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
  3. ネジを使用してブラケットを取り付け、2 ポスト取り付けブラケットをルーター シャーシのサイド パネルに取り付けます。
    1. C字型取り付けブラケットの1つの前端をルーターシャーシのフロントパネルと同じ高さに合わせます。

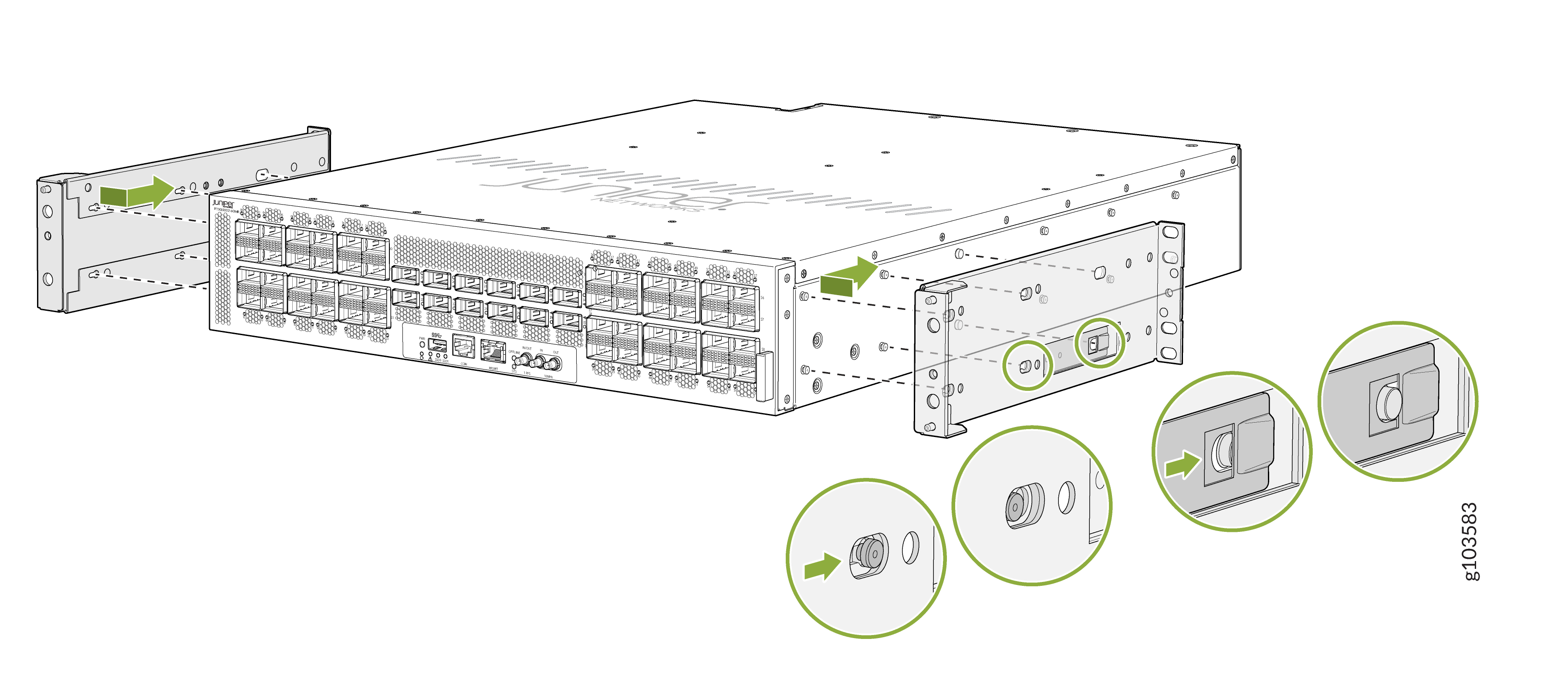

      図18:C字型の2ポスト取り付けブラケットをルーターのフロントパネルと同じ高さに取り付けますAttach the C-Shaped Two-Post Mounting Brackets Flush with the Front Panel of the Router
    2. シャーシの位置合わせした穴にネジを挿入します。ドライバーを使用してネジを締めます。
    3. L 字型取り付けブラケットの 1 つの前端を C 字型取り付けブラケットの後ろに合わせます。

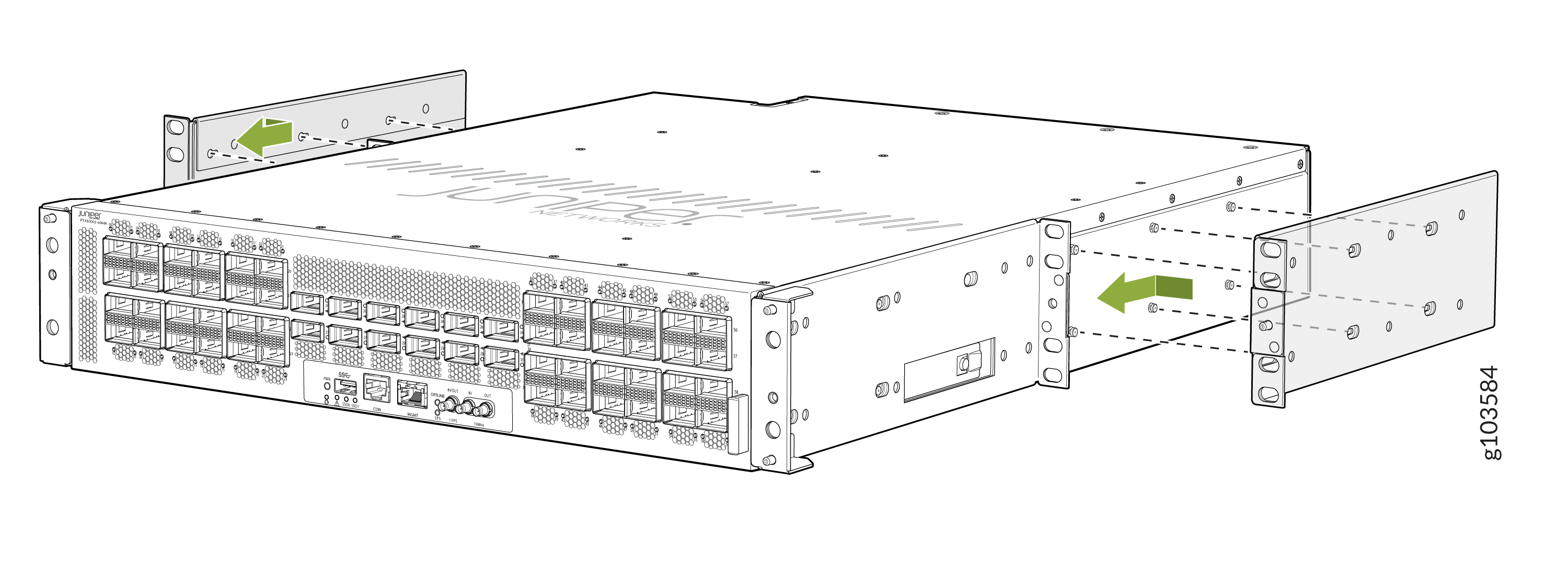

      図19:L字型2ポスト取り付けブラケットをC字型2ポスト取り付けブラケットの後ろに取り付けますAttach the L-Shaped Two-Post Mounting Brackets Behind the C-Shaped Two-Post Mounting Brackets

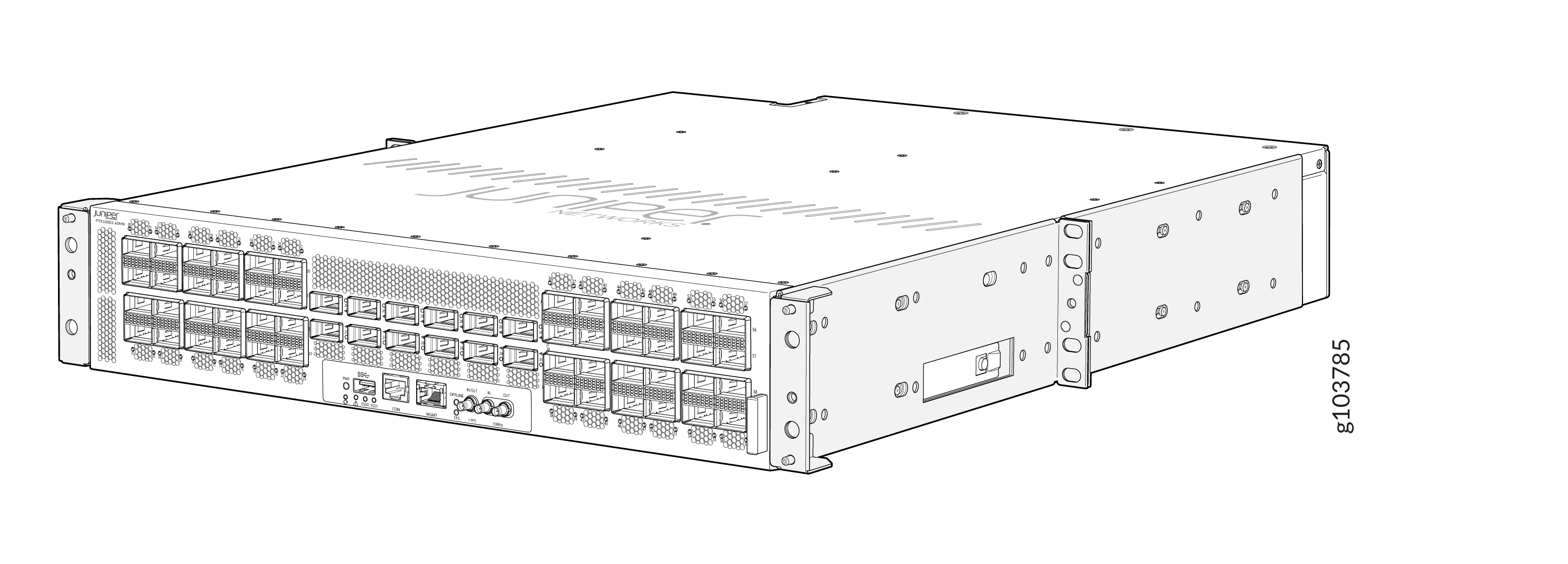

      図20:ブラケットが取り付けられたルーターRouter with the Brackets Attached
  4. 1 人でルーターの両側をつかみ、ルーターを持ち上げてラックに配置し、C 字型と L 字型の取り付けブラケットの穴をラックの支柱のネジ穴に合わせます。両方の取り付けブラケットの下部の穴を各ラック支柱の穴に合わせ、シャーシが水平であることを確認します。

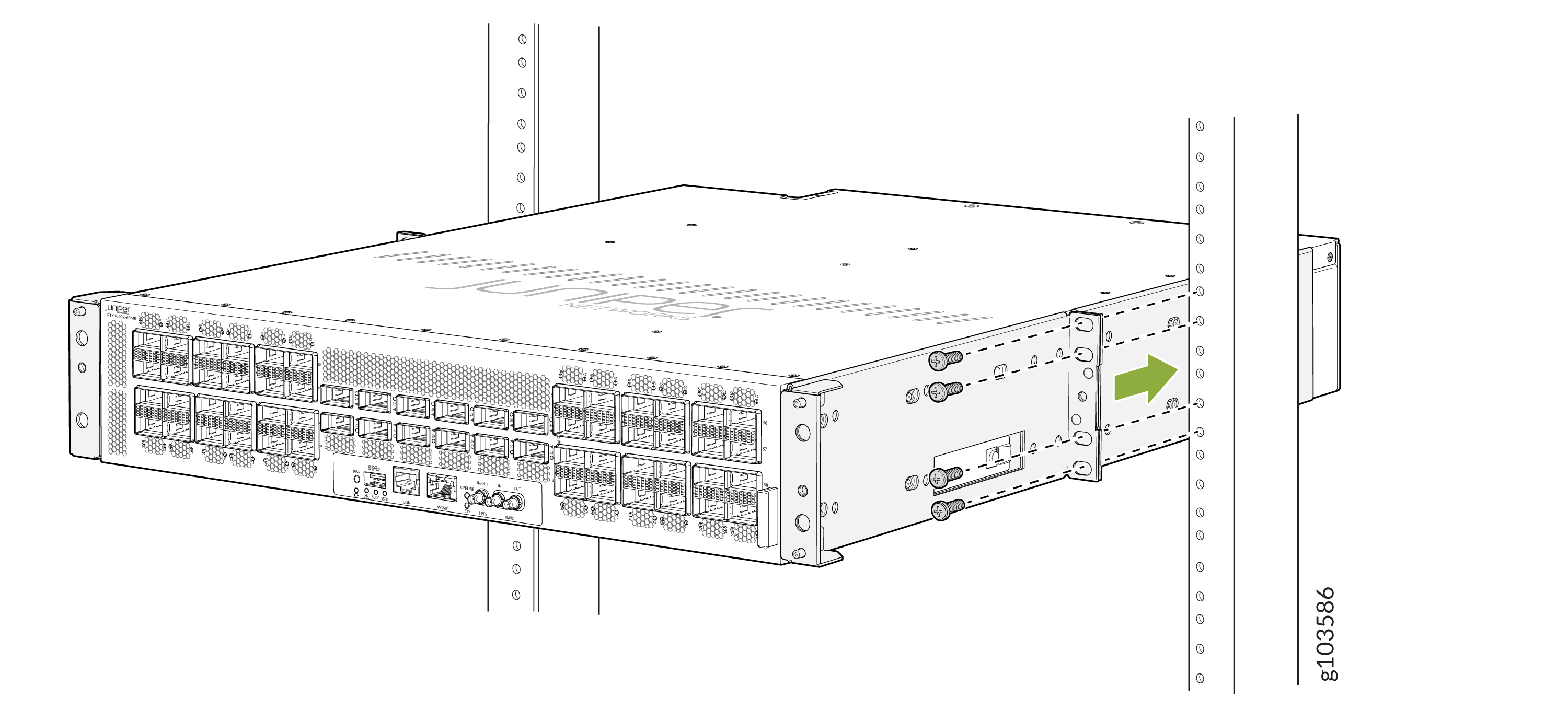

    図21:ルーターをラックSecure the Router to the Posts of the Rackの支柱に固定します
  5. ルーターをラックの支柱に固定します。2人目の担当者に、ラックに適したネジを使用して、取り付けブラケットをラックに取り付けてもらいます。ドライバーを使用してネジを締めます。

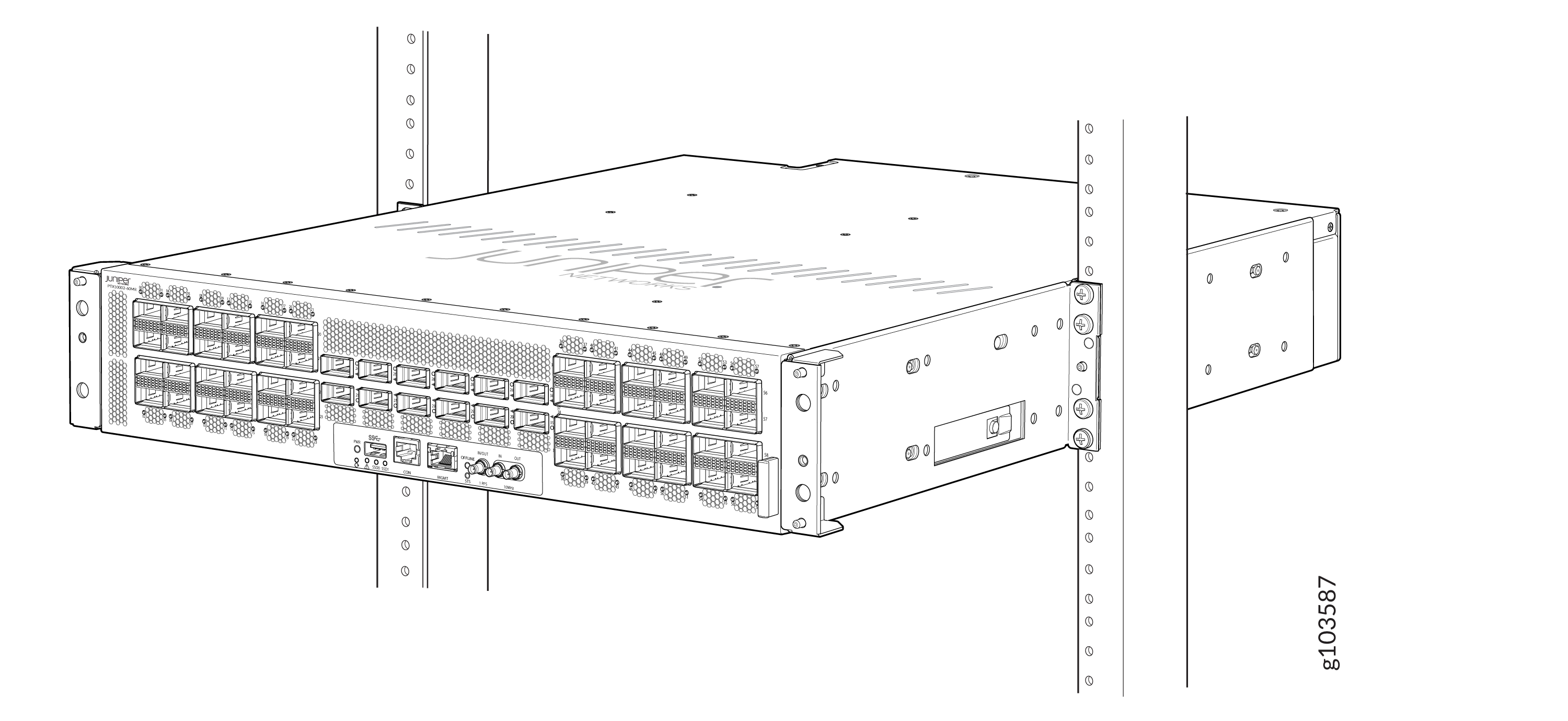

    図22:ラックRouter Secured to the Rackに固定されたルーター
  6. ラックの片側にあるすべてのネジがもう片側のネジと位置が合っていることを確認して、ルーターシャーシが水平であることを確認します。
