PTX10002-36QDDソリッドステートドライブのメンテナンス

ソリッドステートドライブをPTX10002-36QDDから取り外す

PTX10002-36QDDは、2台のソリッドステートドライブ(SSD)がプリインストールされた状態で出荷されます。

PTX10002-36QDD から SSD を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

次の部品と工具が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)

  • 帯電防止袋または帯電防止マット(付属していません)

  • No.1 プラス(+)ねじ回し(付属していません)

SSD を取り外すには、次の手順に従います。

  1. 手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. ルーターの電源を切ります(PTX10002-36QDDルーターの電源を切ります)。

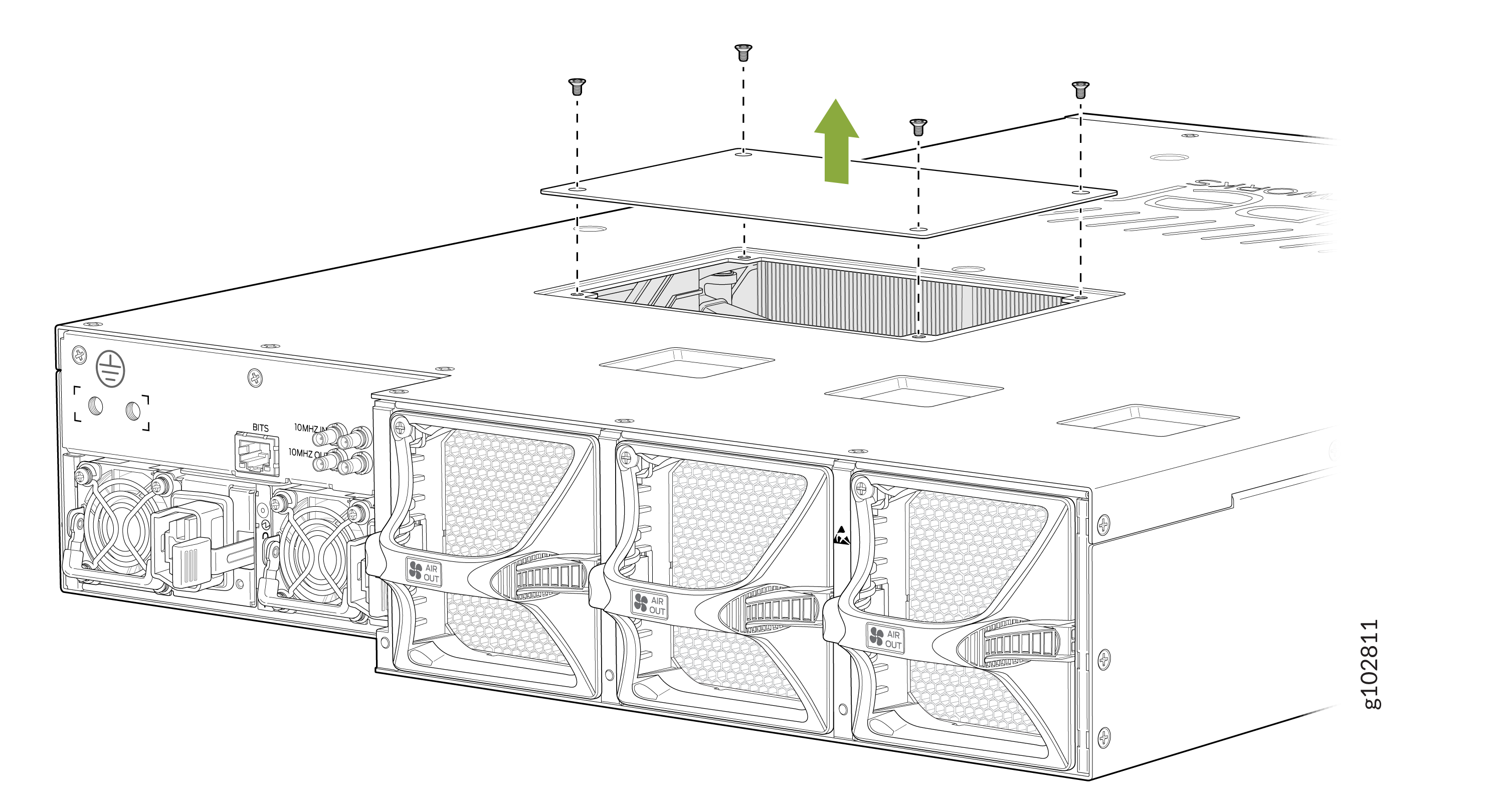

  4. プラスドライバを使用して、シャーシの上部パネルにある SSD スロットカバーを固定しているネジを緩めます(左に 3 回または 4 回します)。
    Technical illustration of a server chassis with top cover removal, showing screws being unscrewed. Rear side displays cooling fans, ports, connectors, and AIR OUT sections for airflow management.
  5. プラスドライバを使用して、SSD を固定しているネジを緩めます(左に 3 回または 4 回します)。
    Removing or installing a module within a rectangular enclosure with a green arrow indicating movement direction and visible screws and connectors.
  6. SSD をシャーシから慎重に引き出します。
  7. SSD を帯電防止袋に入れるか、静電気防止マットの上に置きます。
  8. SSD を交換する予定がない場合は、SSD スロットカバーを取り付けます。
    Server chassis illustration showing cover removal. Green arrow indicates lift direction. Visible: cooling fans, power connectors, BITS, and 10MHz ports.
  9. ドライバを使用して、ネジを締め(右に 3 回転または 4 回転)、SSD スロット カバーをシャーシに固定します。

ソリッドステートドライブをPTX10002-36QDDに取り付けます

SSD を取り付ける前に、ESD(静電放電)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

次の部品と工具が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)

  • No.1 プラス(+)ねじ回し(付属していません)

SSD を取り付けるには、次の手順に従います。

  1. 手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
  2. プラスドライバを使用して、シャーシの上部パネルにある SSD スロットカバーを固定しているネジを緩めます(左に 3 回または 4 回します)。
    Technical illustration of a server chassis with top cover removal, showing screws being unscrewed. Rear side displays cooling fans, ports, connectors, and AIR OUT sections for airflow management.
  3. コネクタに触れないように注意して、SSDをバッグから取り出します。

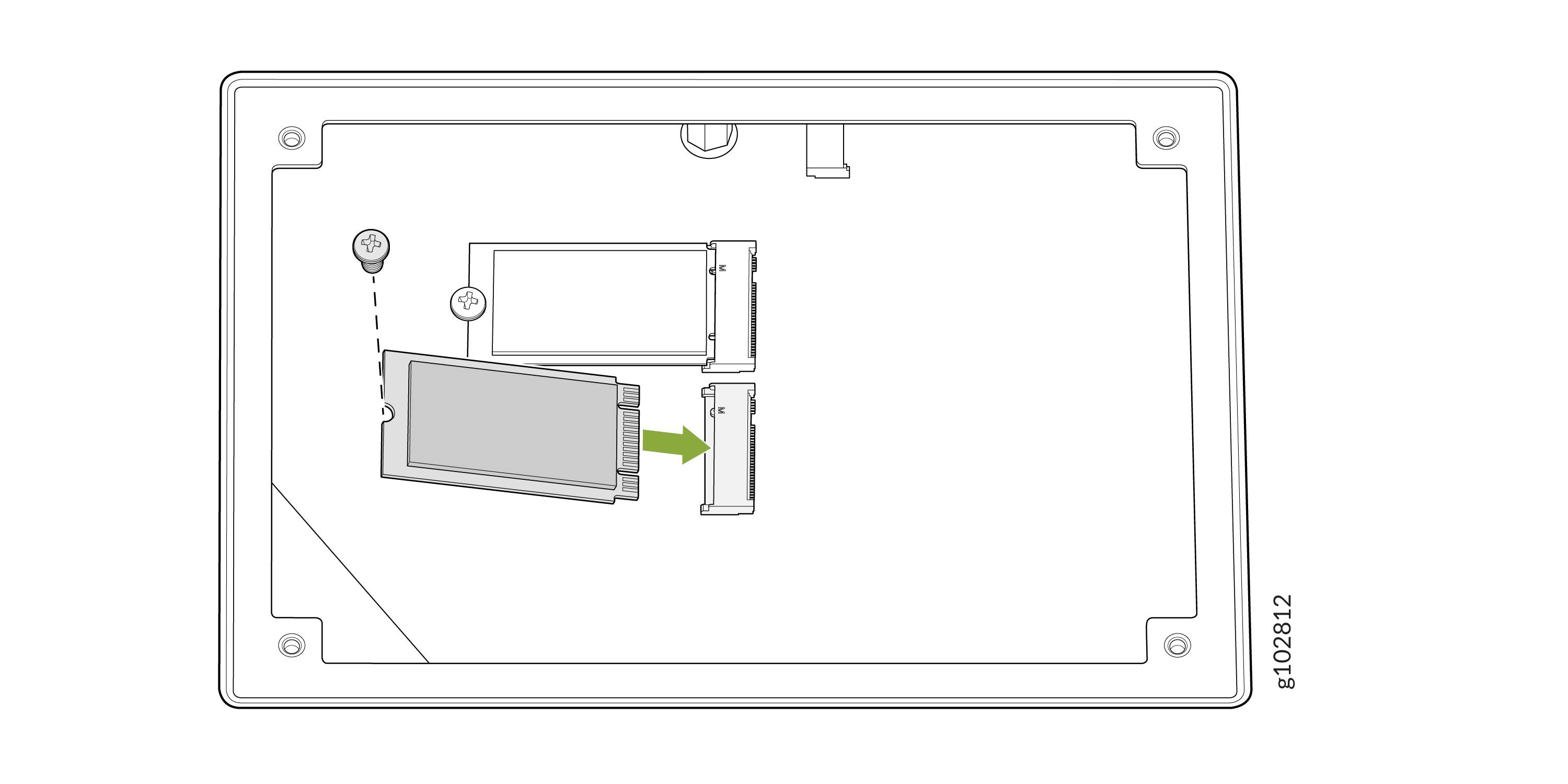

  4. SSD を PTX10002-36QDD の空いているスロットに合わせ、完全に装着されるまでスライドさせます。
    Green arrow indicating direction for installing or removing a component in a device with screws and connectors visible.
  5. プラスドライバを使用してネジを締め(右に3〜4回転)、SSDをシャーシに固定します。
  6. SSDカバースロットカバーを取り付けます。
    Server chassis illustration showing cover removal. Green arrow indicates lift direction. Visible: cooling fans, power connectors, BITS, and 10MHz ports.
  7. ドライバを使用して、ネジを締め(右に 3 回転または 4 回転)、SSD スロット カバーをシャーシに固定します。
