10 ポート 10 ギガビット イーサネット、40 ギガビット イーサネット、100 ギガビット イーサネット PIC(QSFP28)(PTX シリーズ)

ソフトウェア リリース

• PTX3000:Junos OS リリース 16.1R3 以降、Junos OS リリース 17.1R1 以降

  メモ：

  P3-10-U-QSFP28 PIC は、Junos OS 15.1F6-S2 のサービス リリース バージョンで PTX3000 でサポートされています。

• PTX5000:Junos OS リリース 17.1R1 以降

これらの PIC をサポートする FPC の詳細については、 PTX シリーズ PIC/FPC 互換性を参照してください。

ハードウェア機能

• 10 個のポート(0~9)は、10 ギガビット イーサネット ポート、40 ギガビット イーサネット ポート、または 100 ギガビット イーサネット ポートとして設定可能です。ポート速度が設定されていない場合、PIC 上のすべてのポートのデフォルトのポート速度は 100 Gbps になります。

  メモ：

  次のコマンドを使用して、モードを変更できます。

  [edit chassis]

  user@host# set fpc slot-number pic pic-number port port-number speed (10G | 40G | 100G)

  インターフェイス速度は、ポートグループによって設定されます。10ポートPICには2つのポートグループがあります。最初のポートグループにはポート0~4、2番目のポートグループにはポート5~9が含まれます。グループの最初のポート(ポート0またはポート5)を設定すると、グループの残りのポートは同じポート速度で設定されます。例えば、ポート010Gを port-speed に設定すると、ポート0~4は10 Gbpsで動作します。各ポート グループの最初のポートのみを設定できます。

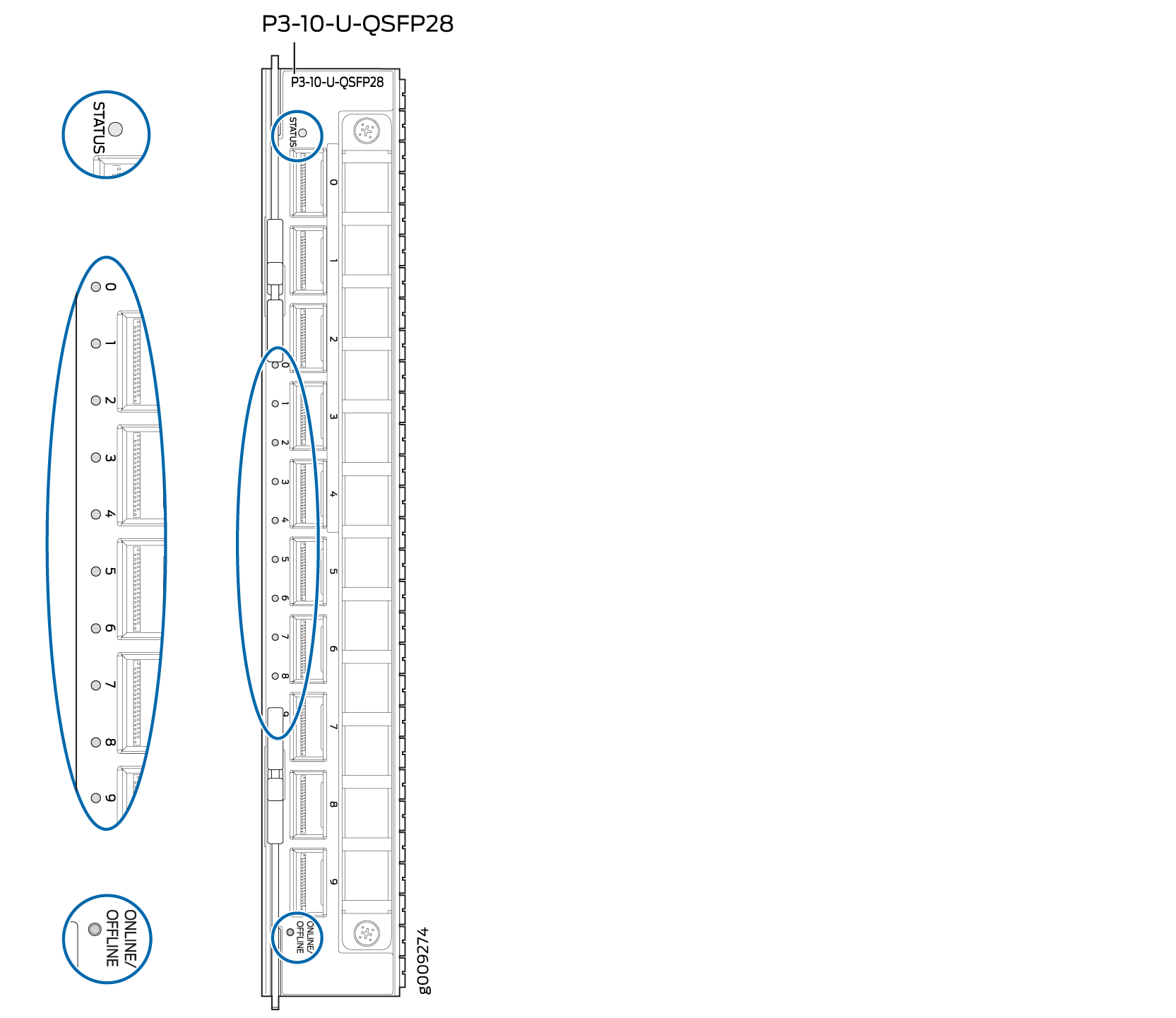

• モデル番号:P3-10-U-QSFP28

• CLIでの名前: 10x100/10x40/40x10GE

• 電力要件:

  • すべてのポートに搭載された 10 ギガビット QSFP+ トランシーバ—1.9 A @ –48 V(91 W)

  • すべてのポートに搭載された 40 ギガビット QSFP+ トランシーバ—1.9 A @ –48 V(91 W)

  • すべてのポートに搭載された 100 ギガビット QSFP28 トランシーバ—2.3 A @ –48 V(111 W)

• ハイパフォーマンススループット:

  • 10.3 Gbps での 10 ギガビット イーサネット LAN モード

  • 40 ギガビット イーサネット LAN モード(41.2 Gbps)(10.3 Gbps/レーン)

  • 100 ギガビット イーサネット LAN モード(103.1 Gbps)(1 レーンあたり 25.8 Gbps)

• 設定可能なモード:

  • LAN-PHY-10 ギガビット イーサネット、40 ギガビット イーサネット、または 100 ギガビット イーサネット

• 全二重モード

• 大きな最大送信単位(MTUs):最大 9500 バイト

ソフトウェア機能

表 1 は、各ソフトウェア機能でサポートされている最初の Junos OS リリースを示しています。

ケーブルとコネクター

Led

ステータス LED は、PIC フェースプレートのポート 0 の横にあります。0~9のラベルが付いた10個のポートLEDがあります。ポート番号の横にある LED は、ポートのリンク アクティビティを示しています。表 2 は、これらの LED の機能を示しています。
