リフトを使用して取り付けた後のMX960シャーシへのコンポーネントの再取り付け

ルーターをラックに取り付けた後、ルーターを起動して設定する前に、取り外したコンポーネントを再度取り付けます。コンポーネントは、まずシャーシの背面に取り付け直し、次に前面に取り付けます。

リフトでMX960ルーターを設置した後の電源の取り付け直し

最初に右端の電源ユニットを再度取り付けてから、左側に移動します。

AC および DC、またはユニバーサル(HVAC または HVDC)電源モジュールを取り付け直すには、各電源モジュールについて次の手順を実行します( 図 1、 図 2、 および 図 3 を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. AC電源ルーターの場合は、電源スロットの上にあるシャーシのAC入力スイッチをオフ(O)の位置に動かします。DC 電源ルーターの場合は、電源装置の DC サーキット ブレーカーをオフ(O)の位置に動かします。

    電源装置が電源に接続されていない場合でも、この方法を推奨します。

  3. 空の電源スロットの下にあるリリースレバーが反時計回りにロックされていることを確認します(図1参照)。

    必要に応じて、リリースレバーのバネ仕掛けのロックピンをシャーシから引き離し、リリースレバーを反時計回りに止まるまで回します。リリースレバーのロックピンを放します。ピンがシャーシの対応する穴の内側に収まっていることを確認します。

  4. 電源装置がシャーシ スロットに完全に装着されるまで、両手を使って電源装置をシャーシにまっすぐ押し込みます。電源フェースプレートは、隣接する電源フェースプレートと同じ高さにする必要があります。

    リリースレバーで制御する金属製ハウジングの小さなタブは、電源ユニットの下部にある対応するスロットの内側にある必要があります。このタブは、電源装置を取り外す前に、電源装置をシャーシ スロットに引き下げるために使用します。

  5. 片手で電源フェースプレートのハンドルをしっかりと押しながら、もう片方の手でリリースレバーのバネ仕掛けのロックピンをシャーシから引き離し、リリースレバーを時計回りに止まるまで回します。
  6. リリースレバーのロックピンを放します。ピンがシャーシの対応する穴の内側に収まっていることを確認します。

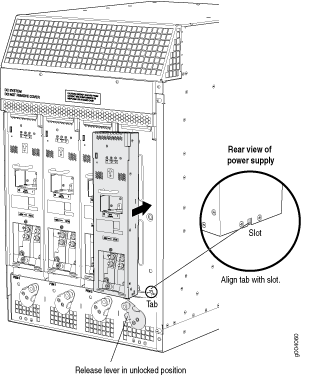

図1:PSUReinstalling a Power Supplyの取り付け直し
手記：

シャーシは、拡張ケーブル マネージャーを使用しません。
図 2:MX960ルーターReinstalling a High-Capacity Second-Generation Power Supply Before Installing the MX960 Routerを設置する前に、大容量の第2世代電源を再取り付け
手記：

シャーシは、拡張ケーブル マネージャーを使用しません。
図 3:MX960ルーターReinstalling a High-Voltage Second-Generation Universal (HVAC/HVDC) Power Supply Before Installing the MX960 Routerを設置する前に、高電圧第2世代ユニバーサル(HVAC/HVDC)電源を再取り付けする

AC またはユニバーサル(HVAC/HVDC)電源を取り付けるには( 図 4 を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。

  2. シャーシのAC入力スイッチを空の電源スロットの上に動かし、オフ(O)の位置にします。

  3. 空の電源スロットの下にあるリリースレバーが反時計回りにロックされていることを確認します( 図4参照)。

    必要に応じて、リリースレバーのバネ仕掛けのロックピンをシャーシから引き離し、リリースレバーを反時計回りに止まるまで回します。リリースレバーのロックピンを放します。ピンがシャーシの対応する穴の内側に収まっていることを確認します。

  4. 電源装置がシャーシ スロットに完全に装着されるまで、両手を使って電源装置をシャーシにまっすぐ押し込みます。電源フェースプレートは、隣接する電源フェースプレートと同じ高さにする必要があります。

    リリースレバーで制御する金属製ハウジングの小さなタブは、電源ユニット(PSU)の下部にある対応するスロットの内側にある必要があります( 図4参照)。このタブは、電源装置を取り外す前に、電源装置をシャーシ スロットに引き下げるために使用します。

  5. 片手で電源フェースプレートのハンドルをしっかりと押しながら、もう片方の手でリリースレバーのバネ仕掛けのロックピンをシャーシから引き離し、リリースレバーを時計回りに止まるまで回します。

  6. リリースレバーのロックピンを放します。ピンがシャーシの対応する穴の内側に収まっていることを確認します。

  7. 電源装置の上にあるシャーシのAC入力スイッチをオン(—)の位置に動かし、電源装置の前面プレートのステータスLEDを確認します。電源装置が正しく取り付けられ、正常に機能している場合、 AC OK LED と DC OK LED が点灯し、 PS FAIL LED は点灯しません。

図 4:AC 電源の取り付け Installing an AC Power Supply
図 5:高電圧第 2 世代ユニバーサル(HVAC または HVDC)電源Installing a High-Voltage Second-Generation Universal (HVAC or HVDC) Power Supplyの取り付け
手記：

シャーシは、拡張ケーブル マネージャーを使用しません。
手記：

既存のシャーシの電源装置を交換する場合は、シャーシの代理店ラベルを新しいラベルに交換してください。 MX960シャーシのシリアル番号と代理店ラベルを参照してください。

リフトでMX960ルーターを設置した後のファントレイの再取り付け

ファントレイを再度取り付けるには( 図6 および 図7を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. ファントレイの両側をつかみ、シャーシにまっすぐ挿入します。ファントレイの上面にある「this side up」ラベルで正しい向きをメモします。
  3. ファン トレイの前面プレートの両側にある非脱落型ネジを締めて、シャーシに固定します。
  4. 必要に応じて、標準ケーブルマネージャーを元の位置に戻します。
図 6:上部ファン トレイ Installing an Upper Fan Trayの取り付け
図 7:下部背面ファン トレイ Installing a Lower Rear Fan Trayの取り付け

リフト付きMX960ルーターを設置した後のSCBの再インストール

SCB を再インストールするには( 図 8 を参照)。

注意：

SCB の取り外しまたは交換を行う前に、イジェクタ ハンドルを水平に収納し、SCB の中心に向かって押していることを確認してください。
  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. SCB の側面をシャーシ内のガイドに慎重に合わせます。
  3. 抵抗を感じるまでSCBをシャーシにスライドさせ、正しく位置合わせされていることを慎重に確認します。
  4. 両方のイジェクタ ハンドルをつかみ、SCB が完全に装着されるまで時計回りに同時に回転させます。
  5. イジェクタ ハンドルを、ボードの中央に向かって垂直に適切な位置に配置します。LEDの視認性を遮らないようにするには、イジェクタをPARKアイコンの上に置きます。

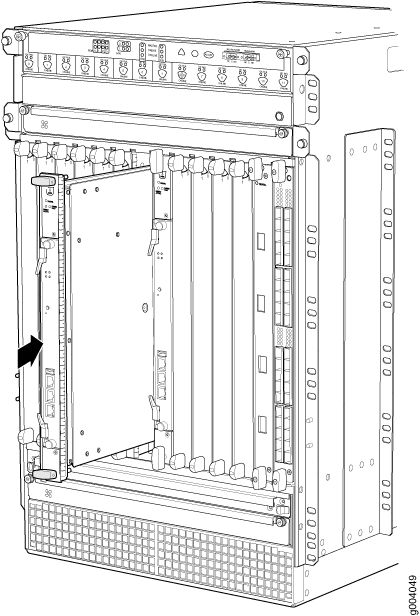

図 8: SCB Technical diagram of a modular router chassis with slots for line cards and connectors for backplane interfacing.の再インストール

リフトでMX960ルーターを設置した後のDPCの再インストール

DPC を再インストールするには( 図 9 を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. 取り付ける各DPCを静電袋から取り出し、接続するDPCのスロットを特定します。
  3. 各光ファイバー DPC に、トランシーバを覆うゴム製安全キャップがあることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  4. DPC を取り付ける予定の DPC カード ケージ内のスロットを見つけます。
  5. DPC のフェースプレートのテキストが上を向くようにして、DPC が右側を上にしていることを確認します。
  6. DPCを所定の位置に持ち上げ、最初にDPCの下部を慎重に位置合わせし、次にDPCの上部をカードケージ内のガイドに慎重に合わせます。
  7. 抵抗を感じるまで、DPCをカードケージに完全に挿入します。
  8. 両方のイジェクター ハンドルをつかみ、DPC が完全に装着されるまで時計回りに同時に回転させます。

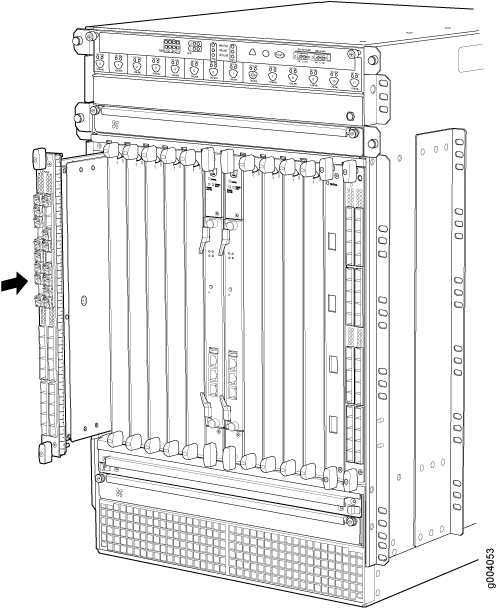

図 9:DPC Technical drawing of a network equipment chassis with modular slots and open panel highlighting internal components and connections.のインストール

リフトを使用してMX960ルーターを設置した後のFPCの再インストール

FPCを再インストールするには( 図10を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. FPCを帯電防止用マットの上に置くか、静電防止袋から取り出します。
  3. FPCが設置されるルーター上の2つのDPCスロットを特定します。
  4. PIC上の各光ファイバートランシーバがゴム製安全キャップで覆われていることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  5. フェースプレートが手前を向くようにFPCの向きを合わせます。
  6. FPCを所定の位置に持ち上げ、FPCの側面をカードケージ内のガイドに慎重に合わせます。
  7. 抵抗を感じるまで、FPCをカードケージに完全に挿入します。
  8. 両方のイジェクター ハンドルをつかみ、FPC が完全に装着されるまで時計回りに同時に回転させます。
図10:FPCReinstalling an FPCの再インストール

リフト付きのMX960ルーターを設置した後の標準ケーブルマネージャーの再インストール

標準のケーブル マネージャーを再インストールするには( 図 11 を参照)。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. ケーブルマネージャーをシャーシ前面下部のスタッドに配置します。
  3. ケーブルマネージャーの角にあるナットをシャーシのスタッドに挿入します。
  4. 7/16インチを使用します。(11 mm)ナットドライバーで、ナットをしっかりと締めます。
図11:ケーブルマネージャReinstalling the Cable Managerの再インストール
