MPC または MIC の SFP または XFP トランシーバMX2020交換

スモール フォームファクター プラガブル(SFP と XFP)は、MPC または MIC に設置される光トランシーバです。SFP および XFP はホットインサート可能で、ホットリ取り外し可能です。

MPC または MIC の SFP または XFP トランシーバMX2020取り外す

SFP または XFP を削除しても MPC や MIC の機能は中断されませんが、削除した SFP または XFP はデータを受信または送信しなくなりました。

SFP または XFP トランシーバを取り外す方法(図 1 を参照)。

  1. 交換用トランシーバ、またはトランシーバ スロット プラグ、静電防止マット、トランシーバ用ゴム製安全キャップが用意されています。
  2. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  3. 後で正しく再接続できるよう、トランシーバと接続しているケーブルにラベルを付けます。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  4. ケーブルのコネクターをトランシーバから取り外します。
  5. ケーブルがストレス ポイントを発生防止するために、ケーブル マネージャーで取り外したケーブルを慎重に手配します。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げない。直径が数インチより小さい場合、ケーブルが損傷し、診断が難しい問題が発生する可能性があります。
  6. イジェクター ハンドルをトランシーバから引き出してトランシーバのロックを解除します。
    注意：

    イジェクター ハンドルがクリックされるまで完全に開かしてください。これによりトランシーバの損傷を防止します。

    イジェクター ハンドルをトランシーバから取り出す場合、針の上にチラミを使用します。

  7. トランシーバのイジェクター ハンドルをつかみ、トランシーバを MPC または MIC から約 1.3 cm(0.5  イン)引き出します。
  8. 指を使ってトランシーバの本体をつかみ、残りの部分を MPC または MIC から引き出します。

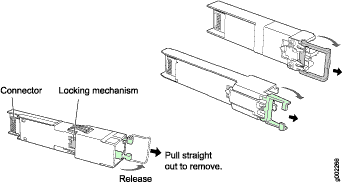

    図 1:SFP または XFP の削除 Removing SFPs or XFPs
  9. ゴム製安全キャップをトランシーバの上に配置します。
  10. 取り外したトランシーバを静電防止マットの上または帯電防止袋に入れます。
注意：

トランシーバをシャーシから取り外した後、少なくとも 30 秒待機してから、トランシーバを再挿入したり、トランシーバを別のスロットに挿入したりします。

詳細については、

SFP または XFP トランシーバを MPC または MIC のMX2020取り付け

SFP または XFP を設置するには、次の手順に示します。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントと接続します。
  2. 各トランシーバを静電袋から取り出し、取り付けるコンポーネントのスロットを識別します。
  3. 各トランシーバがゴム製安全キャップで覆われているか確認します。覆されていない場合、トランシーバを安全キャップで覆います。
  4. 注意深くトランシーバをコンポーネントのスロットと合わせ合わせ。コネクターがコンポーネントの方を向く必要があります。
  5. コネクターがコンポーネント スロットに取り付くまでトランシーバを引き出します。トランシーバを完全に挿入できない場合、コネクターが正しい方向に向かっている必要があります。
  6. トランシーバのイジェクター ハンドルを閉じます。
  7. ゴム製安全キャップをトランシーバとケーブルの端から取り外します。ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  8. コンポーネントのフェースプレートの状態 LED が、SFP または XFP が正しく機能している状態を示されていることを確認します。コンポーネント LED の詳細については、「 インターフェイス モジュール リファレンス 」 MX シリーズ参照してください。
