MX2020拡張ケーブルマネージャーの交換

MX2020上部拡張ケーブルマネージャーの取り外し

上部の MX2020 拡張ケーブル マネージャーを取り外すには:

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. MX2020拡張クラフトインターフェイスの削除で説明されているように、拡張クラフトインターフェイスを削除します。
  3. カバーを取り外すには、拡張ケーブル マネージャー カバーの 2 本の非脱落型ネジを緩めます。拡張ケーブルマネージャーカバーを脇に置きます。
  4. 図 1 に示すように、拡張ケーブル マネージャーをシャーシに固定している 8 本のネジを外します。
  5. 拡張ケーブルマネージャーをシャーシから引き抜きます。

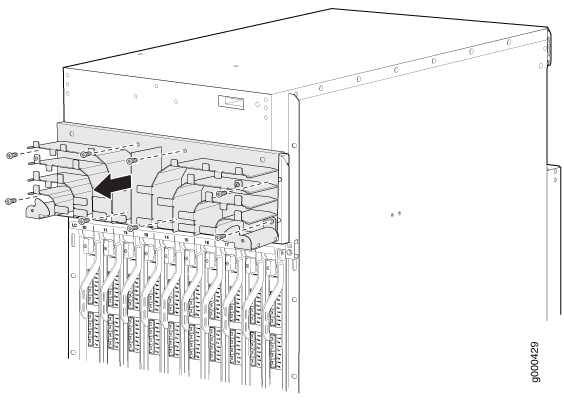

図 1:拡張上部ケーブル マネージャー Technical illustration of a server rack with network switches and cables connected. Arrow indicates installation or maintenance point.の取り外し

MX2020下部拡張ケーブルマネージャーの取り外し

下部のMX2020拡張ケーブルマネージャーを取り外すには:

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. カバーを取り外すには、拡張ケーブル マネージャー カバーの 2 本の非脱落型ネジを緩めます。拡張ケーブルマネージャーカバーを脇に置きます。
  3. 図 2 に示すように、拡張ケーブル マネージャーをシャーシに固定している 8 本のネジを外します。
  4. 拡張ケーブルマネージャーをシャーシから引き抜きます。

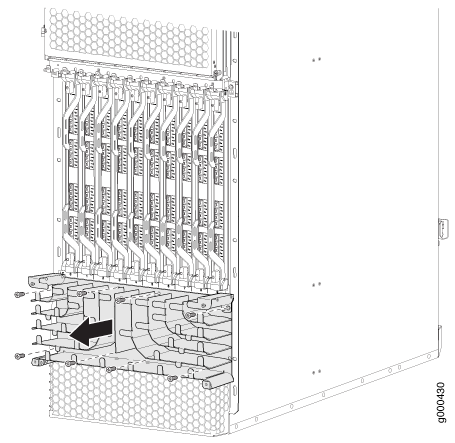

図 2:拡張下部ケーブル マネージャー Removing the Extended Lower Cable Managerの取り外し

MX2020拡張DCケーブルマネージャーの取り外し

拡張DCケーブルマネージャーを取り外すには( 図3を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. プラス(+)ドライバ(番号 1 または 2)を使用して、DC ケーブル マネージャーの 2 本の非脱落型ネジを緩めます。
  3. 拡張DCケーブルマネージャーをつかみ、シャーシ背面のDC PDMから持ち上げてまっすぐ引き出します。
  4. 拡張DCケーブルマネージャーを静電袋に入れ、脇に置きます。

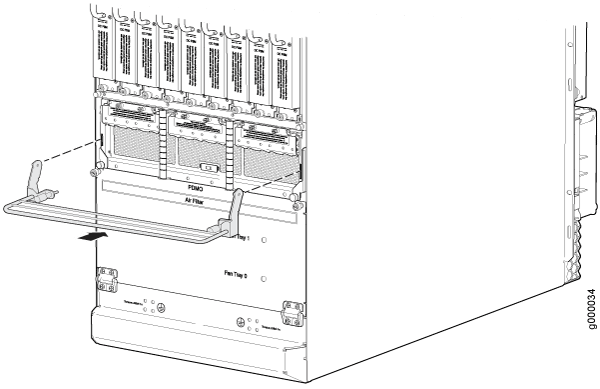

図 3:拡張 DC ケーブル マネージャー Removing the Extended DC Cable Managerの取り外し

MX2020上部拡張ケーブルマネージャーの設置

上部の拡張ケーブル マネージャーは、拡張クラフト インターフェイスと併用して、追加のクリアランスを確保する必要があります。

上部拡張ケーブル マネージャーを取り付けるには( 図 4 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 必要に応じて、MX2020拡張クラフトインターフェイスの削除の説明に従って、拡張クラフトインターフェイスを削除します。
  3. 上部の拡張ケーブル マネージャーを、クラフト インターフェイスの位置の下のスタッドに配置します。
  4. 図 4 に示すように、8 本のネジを使用して上部の拡張ケーブル マネージャーを取り付けます。
  5. ケーブル マネージャー カバーを取り付け、2 本の非脱落型ネジで固定します。
  6. MX2020拡張クラフトインターフェイスのインストールの説明に従って、拡張クラフトインターフェイスをインストールします。

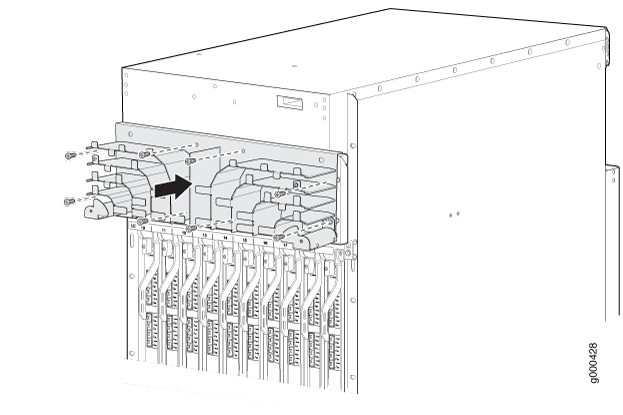

図 4:MX2020 上部拡張ケーブル マネージャー Technical diagram of a network equipment chassis with modules connected to the backplane and ports for cables.の取り付け

下位の MX2020 拡張ケーブル マネージャーの設置

下部拡張ケーブル マネージャーを取り付けるには( 図 5 を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 下部拡張ケーブル マネージャーを下部カード ケージの下のスタッドに配置します。
  3. 図 5 に示すように、8 本のネジを使用して下部の延長ケーブル マネージャーを取り付けます。
  4. ケーブル マネージャー カバーを取り付け、2 本の非脱落型ネジで固定します。

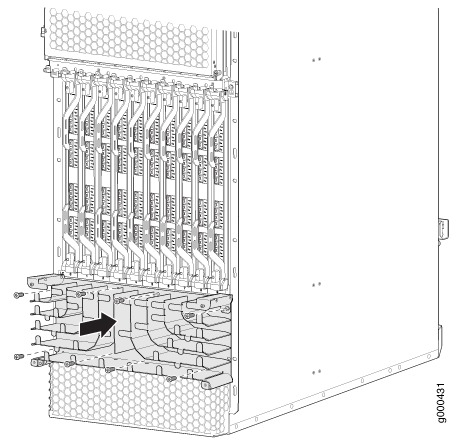

図 5:拡張下部ケーブル マネージャー Installing the Extended Lower Cable Managerの取り付け

MX2020拡張DCケーブルマネージャーの設置

拡張DCケーブルマネージャーを取り付けるには( 図6を参照)。

  1. ESD(静電放電)接地ストラップを手首に着け、ストラップをシャーシの ESD ポイントの 1 つと接続します。
  2. 拡張 DC ケーブル マネージャーを DC PDM の両側にある 2 つのスロットの上に配置します。
  3. DC PDM の両側のスロットに 2 つのフランジを挿入しながら、拡張 DC ケーブルマネージャーを少し持ち上げます。
  4. 拡張DCケーブルマネージャーを所定の位置に押し込みます。
  5. 2 本の非脱落型ネジを締めて、拡張 DC ケーブル マネージャーを固定します。
図 6:拡張 DC ケーブル マネージャー Installing the Extended DC Cable Managerの取り付け
