MX2020エアフィルターの取り外し

注意：

エアフィルターを備えないまま、ルーターを数分間以上稼働しないでください。

注意：

交換時を除き、ルーターの動作中は必ずエアフィルターを所定の場所に置いておきます。ファンは非常に強力であるため、フィルタ処理されていない吸気口から小さなワイヤーやその他の材料をルーターに取り込む可能性があります。これにより、ルーターのコンポーネントが損傷する可能性があります。

下部エアフィルタを取り外す場合:

ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
ファントレイとエアフィルタアクセスドアの両側にある 2 個のキャプティブねじを緩めます。

メモ：
DC ケーブルマネージャーからケーブルを取り外す必要はありません。エアフィルタにアクセスする必要はありません。

注意：

エアフィルターを備えないまま、ルーターを 2 分以上稼働しないでください。
エアフィルターのハンドルをつかみ、エアフィルターをシャーシから真っ直ぐ引き出します。

メモ：
エアフィルターにハンドルが組み込まれています。
エアフィルタをシャーシから取り出します( 図 1 を参照)。

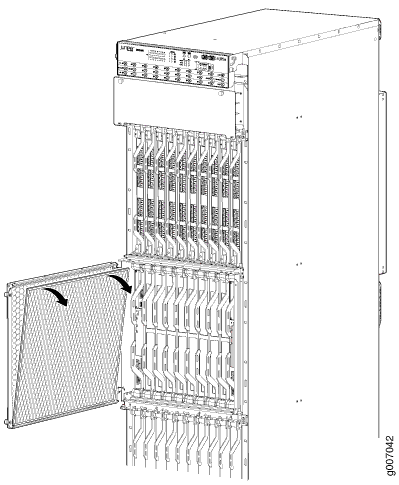

図 1:シャーシから下部エアフィルタを取り外す

中央カードケージケーブルマネージャーエアフィルターを取り外す場合:

ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
必要に応じて、中央のカードケージケーブルマネージャーからケーブルを移動します。
中央カードケージケーブルマネージャーのドアの前面にある 2 個のキャプティブねじを緩めます。

注意：

エアフィルターを備えないまま、ルーターを 2 分以上稼働しないでください。
ケーブルマネージャーのドアを開けてエアフィルターにアクセスします。
エアフィルターをつかみ、エアフィルタをアクセスドアから真っ直ぐ引き出します( 図 2 を参照)。

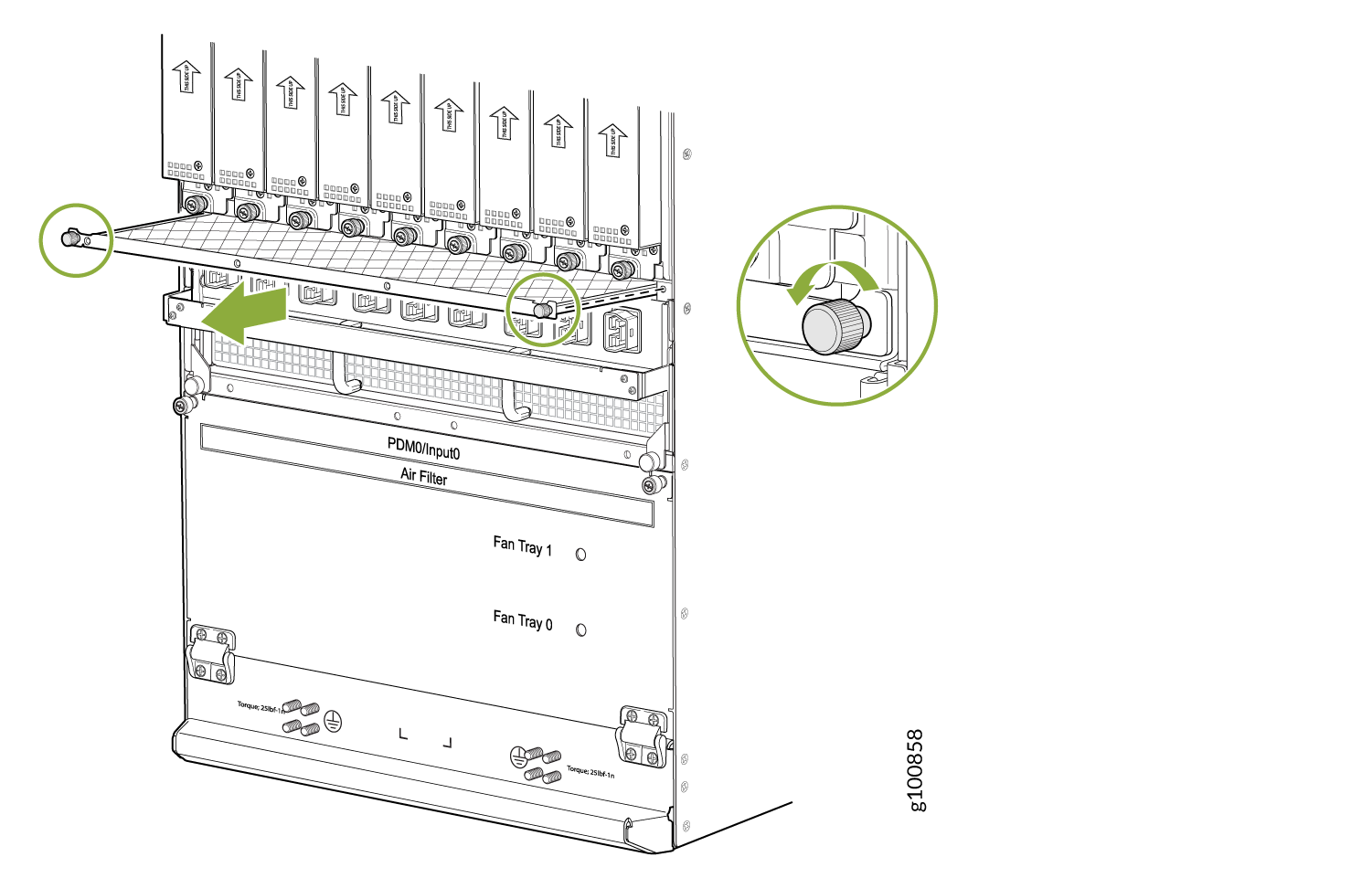

図 2:ミドルカードケージケーブルマネージャーエアフィルターの取り外し

PSM エアフィルタを取り外す場合:

メモ：

MX2020は、PSMエアフィルターを2つ備えています。各PSMセクションの下に1つずつあります。

ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
エアフィルターの両側にある 2 個のキャプティブねじを緩めて、シャーシからわずかに引き出します。

注意：

エアフィルターを備えないまま、ルーターを 2 分以上稼働しないでください。
PSM エアフィルターをつかみ、エアフィルターをシャーシから真っ直ぐ引き出します。
エアフィルタをシャーシから取り出します( 図 3 を参照)。

メモ：
AC および -48 VDC 電源ルーターは、同じエアフィルターを使用します。

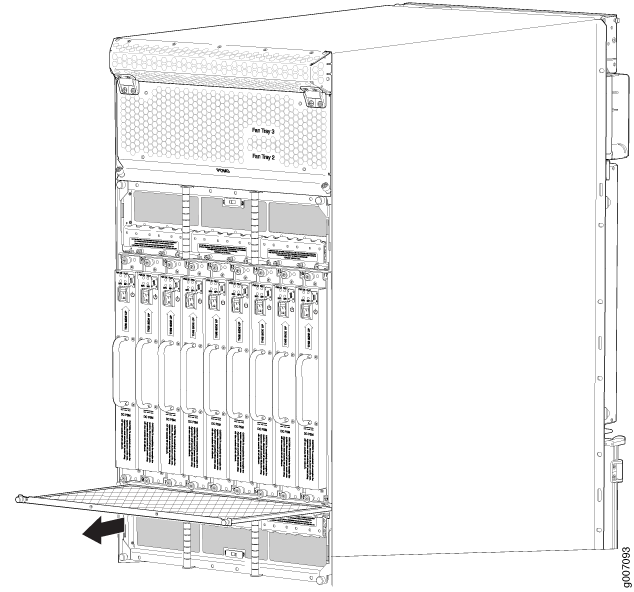

図 3:シャーシから PSM エアフィルターを取り外す

DC PDM(中国 240 V)またはユニバーサル HVAC/HVDC PDM が取り付けられているシャーシの PSM エアフィルターを取り外す方法:

ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
ネジをメカニカルインターロックブラケットから取り外し、取り外します。図 4 と図 5 を参照してください。

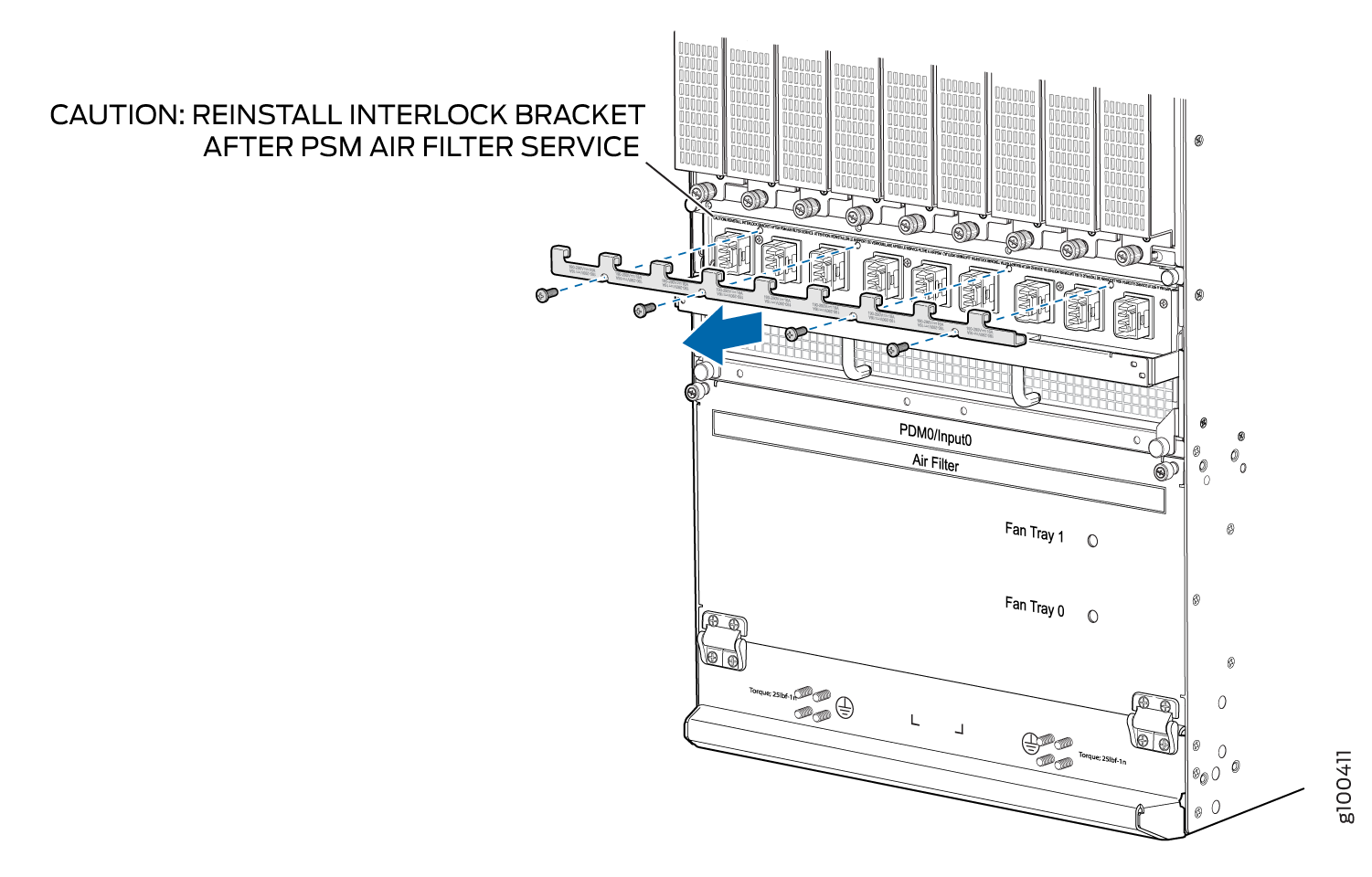

図 4:PDM からのブラケットの取り外し(中国 240 V)

図 5:ユニバーサル(HVAC/HVDC)PDM からブラケットを取り外す
エアフィルターの両側にある 2 個のキャプティブねじを緩めて、シャーシからわずかに引き出します。

注意：

エアフィルターを備えないまま、ルーターを 2 分以上稼働しないでください。
PSM エアフィルターをつかみ、エアフィルターをシャーシから真っ直ぐ引き出します。
エアフィルタをシャーシから取り出します( 図 6 と図 7 を参照)。

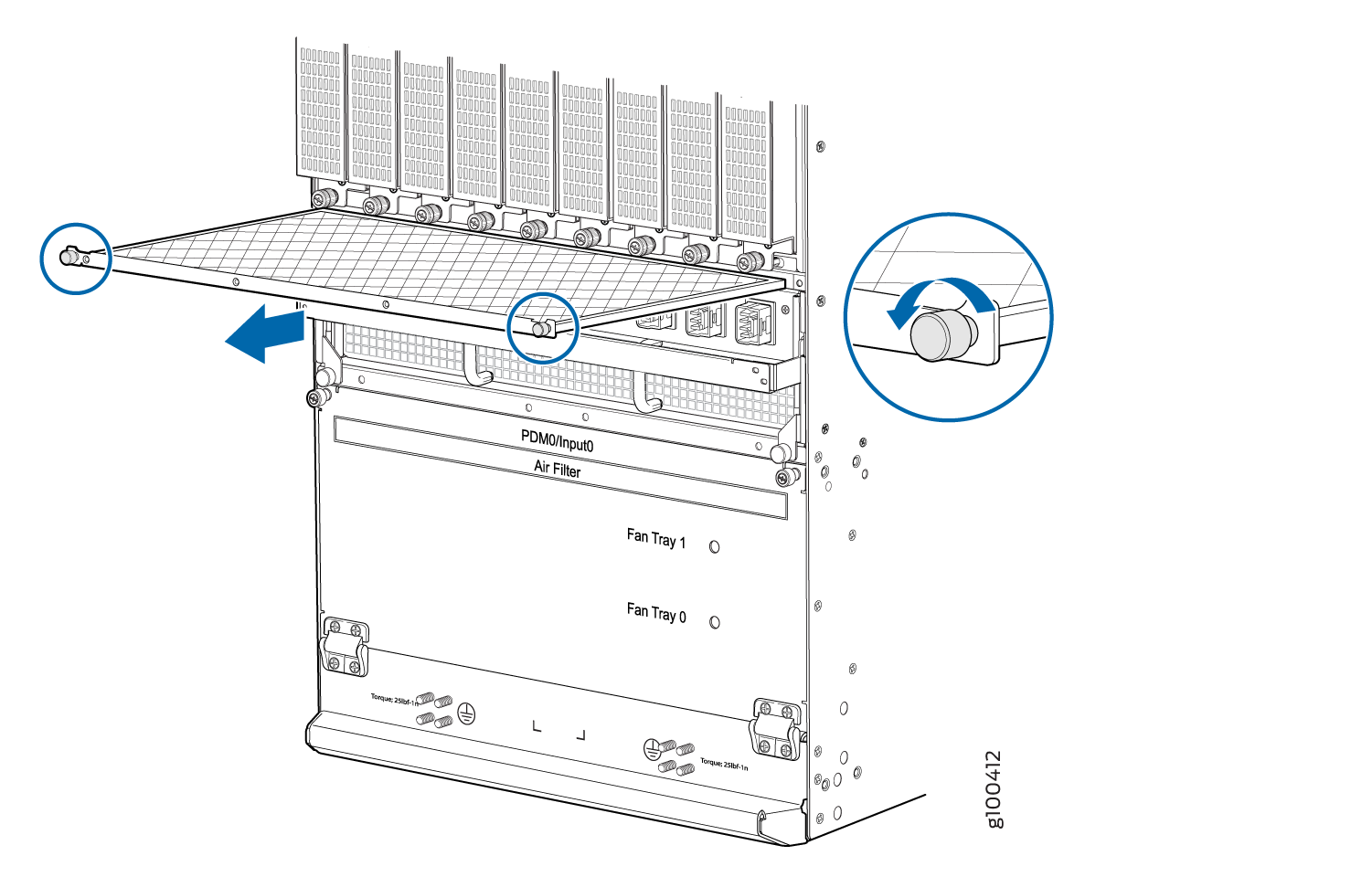

図 6:シャーシから PSM(中国 240 V 用)エアフィルタを取り外す

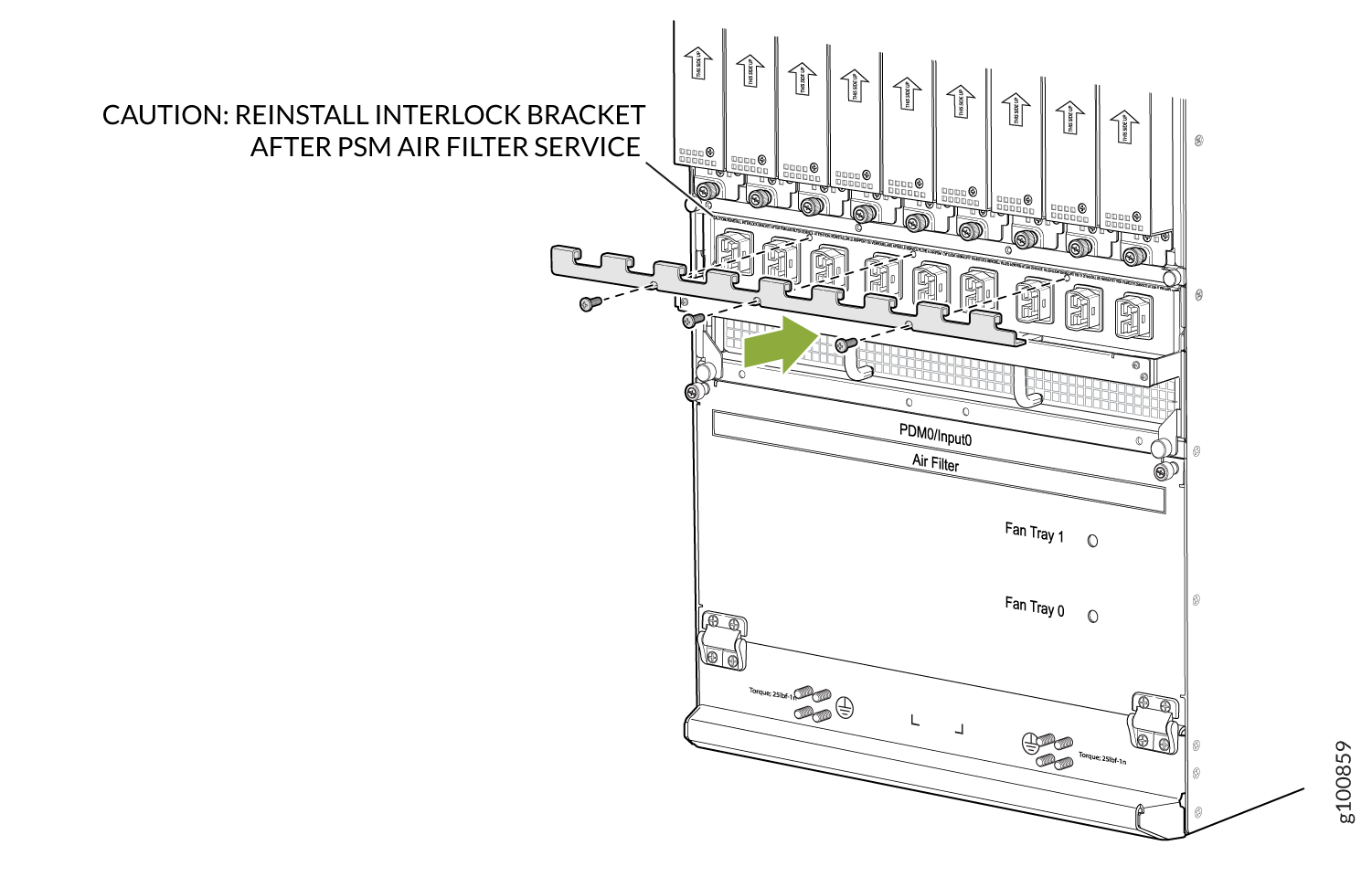

図 7:シャーシから PSM(ユニバーサル HVAC/HVDC 用)エアフィルターを取り外す
フィルターを取り外した後、メカニカルインターロックブラケットを再度取り付け直してください。メカニカルインターロックブラケットにねじを固定します。図 8 と図 9 を参照してください。

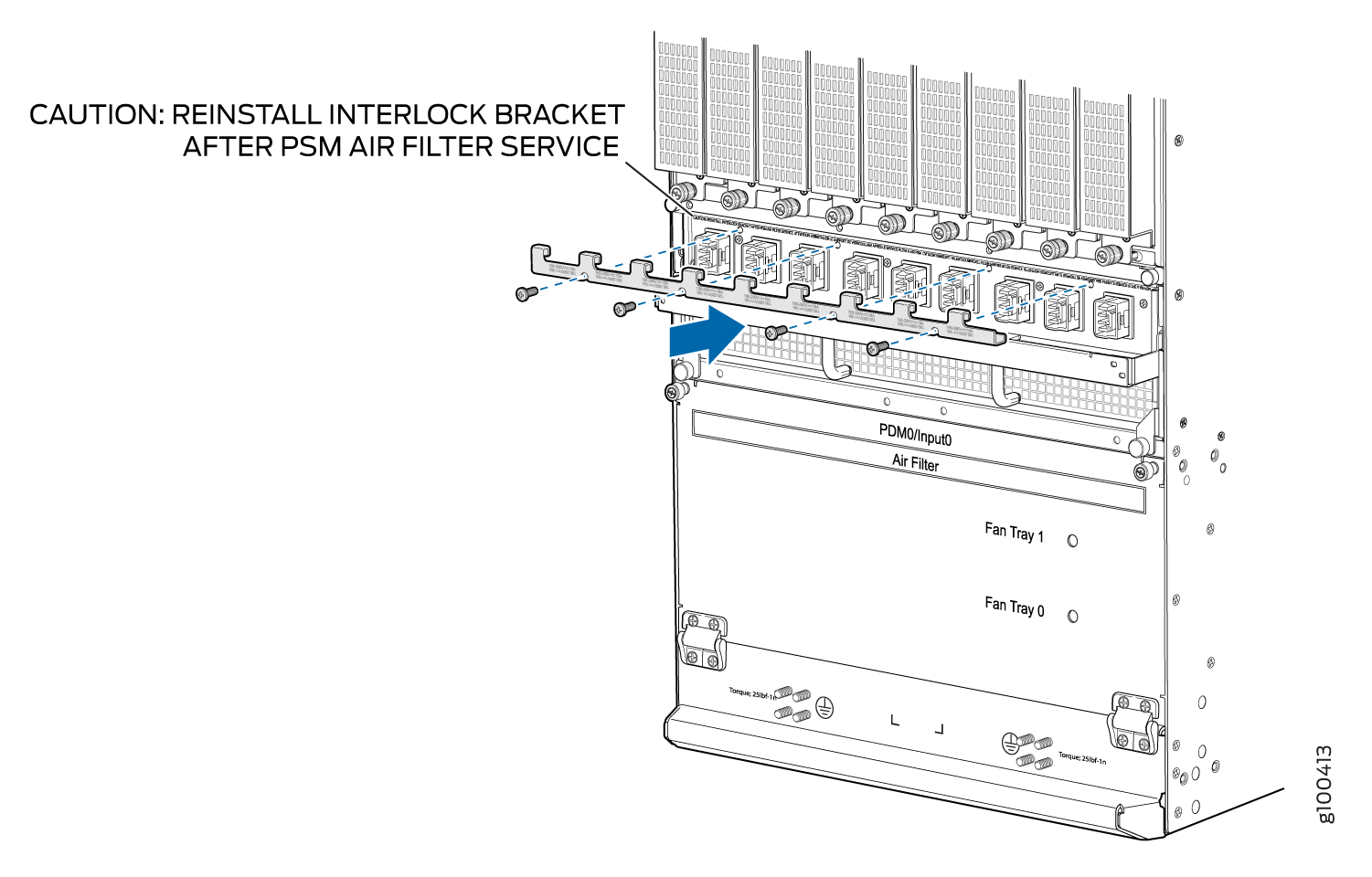

図 8:メカニカルインターロックブラケットの取り付け(240 V 中国 PSM 取り付け時)

図 9:メカニカルインターロックブラケットの取り付け(ユニバーサル HVAC/HVDC PSM を取り付けた場合)
