MX2000ルーターDC電源モジュール(中国240V)または高電圧ユニバーサル(HVAC/HVDC)電源モジュールの設置

MX2000 DC PSM(中国240V)または高電圧第2世代ユニバーサル(HVAC/HVDC)PSMを設置するには、次の手順に基づきます。

  1. すべての PSM の電源スイッチがオフ(O)の位置であることを確認します。
  2. PSM で、プラスチック 製のカバーを入力モード スイッチから離し、デュアル DIP スイッチを露出します。DC PSM(240 V China)では、入力モード DIP スイッチ 0(左スイッチ)をボトム フィード INP0 の ON 位置(接続予定)に、DIP スイッチ 1(右スイッチ)をトップ フィード INP1 の ON 位置(接続予定)に移動します。ユニバーサルHVAC/HVDC PSMでは、入力モードDIPスイッチ0(左スイッチ)をボトムフィードINP0のON位置(接続予定)に、DIPスイッチ1(中央スイッチ)をトップフィードINP1のON位置(接続予定)に移動します。DIP スイッチ 0 と 1 の両方を ON の位置に切り替えると、上と下のフィードの両方が接続される予定です(図 1 と図 2 を参照)。

    さらに、PSM の障害により、クラフト インターフェイス上のアラーム LED がトリガーされます。

    メモ：

    DIP スイッチは、フィードが存在することを示すためにのみ使用されます。両方のフィードが存在する場合、電力は常にフィード 0 から引き出されます。フィード 0 に障害が発生した場合のみ、フィード 1 から電力 が 引き出されます。

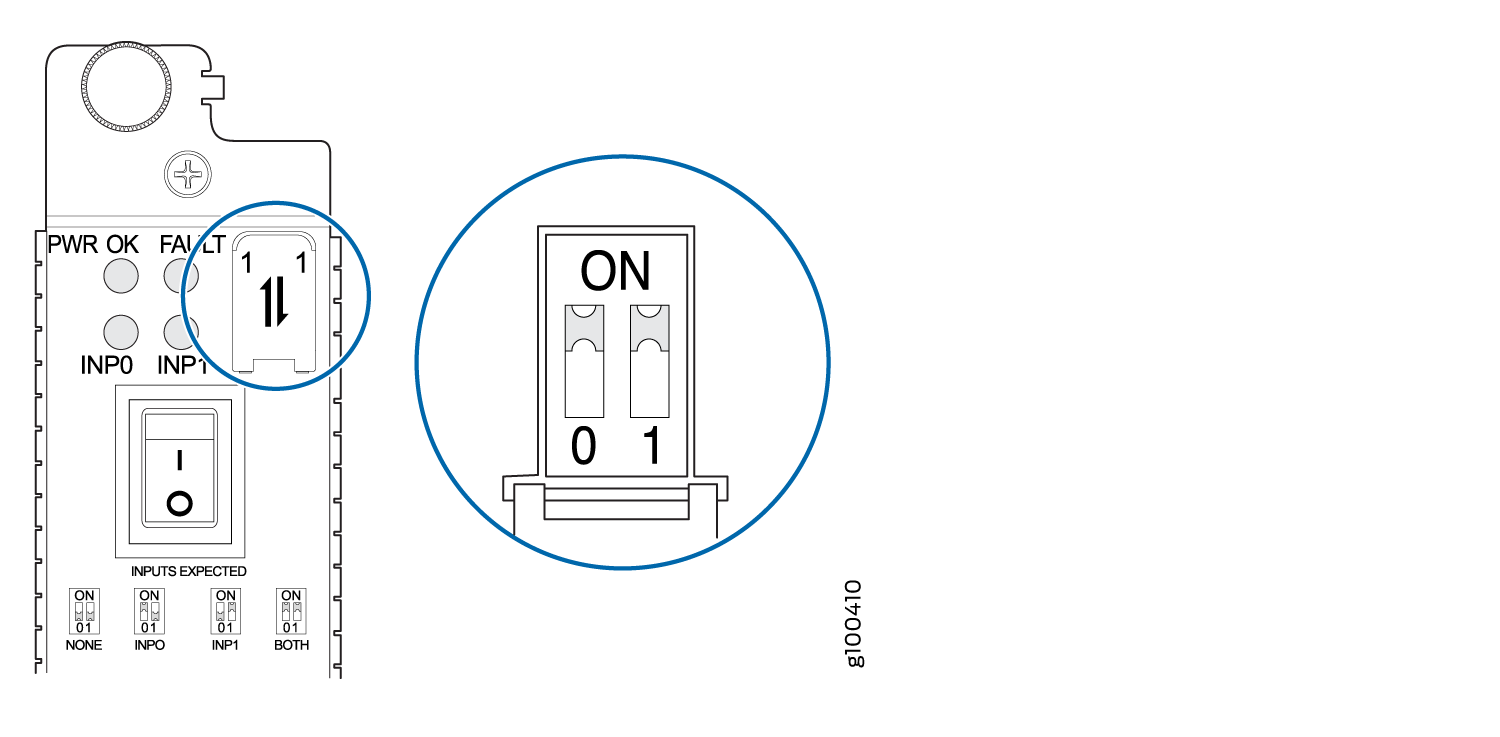

    図 1:DC 電源の選択(中国 240 V)サブシステムフィード冗長 Selecting DC Power (240 V China) Subsystem Feed Redundancy化
    図 2:ユニバーサル(HVAC/HVDC)電源モジュール Selecting Input Feed on the Universal (HVAC/HVDC) Power Supply Moduleの入力フィードの選択
  3. 両手を使ってハンドルをつかみ、PSM がシャーシ スロットに完全に収まるまで PSM をシャーシにまっすぐに押し込みます。2 個のキャプティブ ねじを締めます( 図 3 および 図 4 を参照)。10 ポンドインの間に適用します。(1.13 Nm)~12 ポンドインです。(1.35 Nm)のトルクを各ねじに固定します。ネジを締め過ぎないでください。
    図 3:MX2020、MX2010、MX2008 ルーター DC 電源モジュールの設置(中国 240 V) Installing an MX2020, MX2010, MX2008 Router DC Power Supply Module (240 V China)
    図4:MX2020、MX2010、MX2008ルーター高電圧ユニバーサル(HVAC/HVDC)PSM Installing an MX2020, MX2010, MX2008 Router High-Voltage Universal (HVAC/HVDC) PSMの設置
  4. PSM の INP0 および INP1 LED が緑色に点灯していることを確認します( 図 5 および 図 6 を参照)。
    メモ：

    INP0 と INP1 という 2 つのフィードを接続している場合、PSM の両方の LED が緑色に点灯します。
  5. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  6. スイッチをオン(|)の位置に移動します。
  7. PWR OK LED が緑色に点灯していることを確認します。DC PSM(中国 240 V)については、PSM LED の動作については、MX2020 DC 電源モジュール LED、MX2010 DC 電源モジュール LED、または MX2008 DC 電源モジュール LED を参照してください。ユニバーサルHVAC/HVDC PSMについては、PSM LEDの動作については、MX2020高電圧ユニバーサル電源モジュールLEDを参照してください。
  8. 手順 1 ~ 7 を繰り返して、必要に応じてスロット 0、 1、 2 に PSM を設置します。

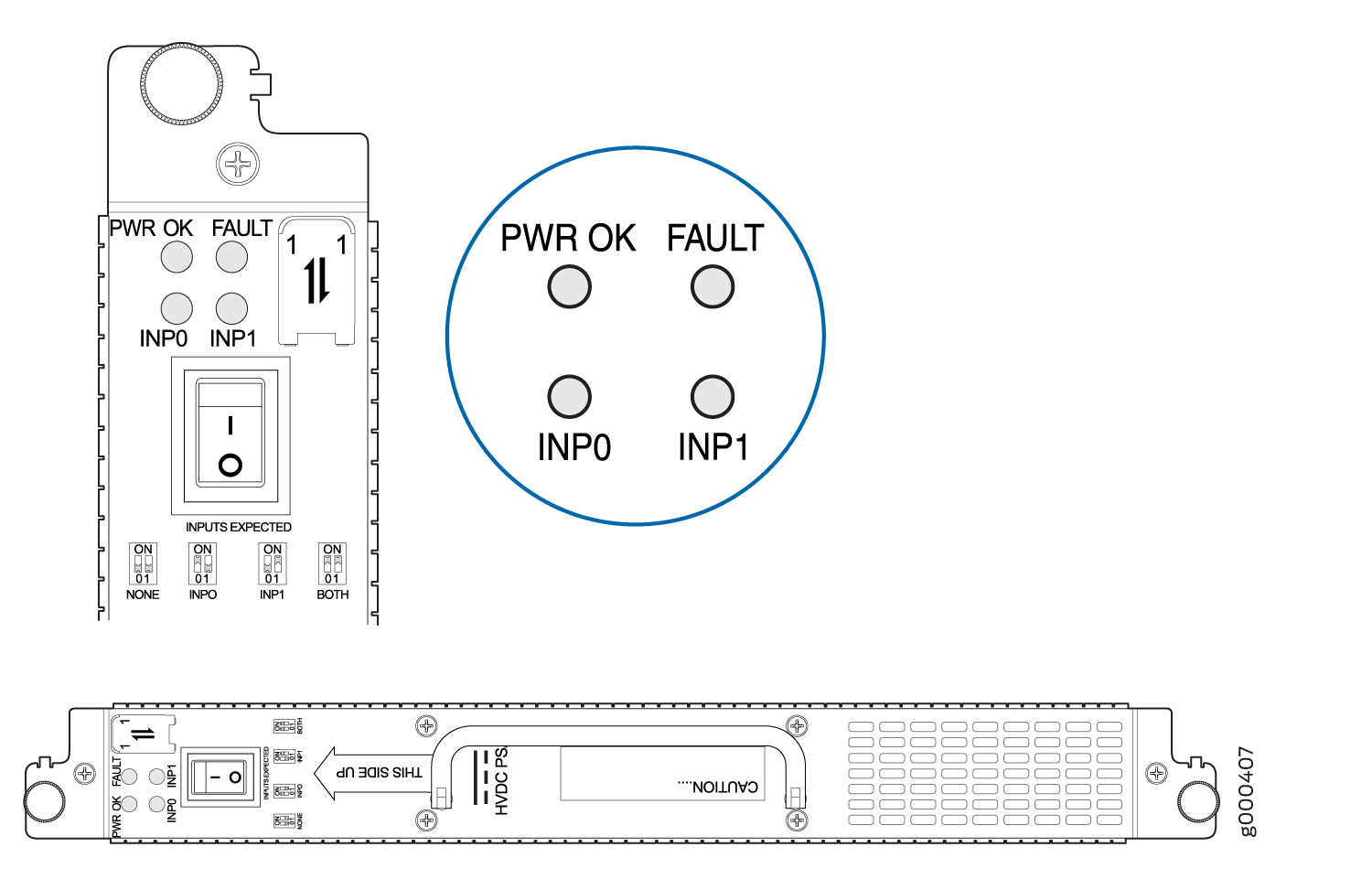

    図 5:MX2000 DC 電源モジュール正面(240 V 中国) MX2000 DC Power Supply Module Front View (240 V China)
    図 6:MX2000 高電圧ユニバーサル(HVAC/HVDC)電源モジュール正面 MX2000 High-Voltage Universal (HVAC/HVDC) Power Supply Module Front View
    メモ：

    各PSMスロットが(中国の240V)DC PSMまたはユニバーサル(HVAC/HVDC)PSMによって占有されていない場合、PSMブランクパネルでカバーする必要があります。
