MX2020シャーシの説明

ルーターのシャーシは、他のすべてのルーターコンポーネントを収容する剛性の高い板金構造になっています( 図1、 図2、 および図3を参照)。シャーシは標準の 19 インチに取り付けます。4 ポスト ラックまたは密閉型キャビネット。

手記：

MX2020ルーターを45-Uラックに設置する場合、最低45-Uの使用可能なラックスペースが必要です。
手記：

MX2020ルーターをネットワークキャビネットに設置する場合は、設置中にハードウェア、デバイス、ラック、またはキャビネットコンポーネントが45-Uラックスペースのアクセスを妨げていないことを確認してください。

MX2020では、2種類のシャーシ構成を利用できます。

  • 標準ケーブル マネージャーと EMI カバーを装着したシャーシのサイズは 78.75 インチです。(高さ200cm)、19インチ(幅48.26cm)、35.72インチ(90.7cm)奥行き。

  • 拡張ケーブル マネージャーと拡張 EMI カバーを備えたシャーシの寸法は 78.75 インチです。(高さ200cm)、19インチ(幅48.26cm)、37.46インチ(95.1cm)奥行き。

注意：

コンポーネントの取り外しまたは取り付けを行う前に、ESD ストラップを ESD ポイントに取り付け、ストラップのもう一方の端を手首に直接巻き付けます。ESDストラップを使わないと、ハードウェアコンポーネントが損傷する可能性があります。
警告：

通常の動作中は、ルーターをアースに接続する必要があります。
手記：

45-U の 4 ポスト ラックに 1 台のルーターを取り付けることができます。そのラックが合計重量(680.39 kg(1,500 ポンド)を支えることができる場合です。

取り付け金具には、シャーシ前面に組み込まれた前面取り付けフランジと、シャーシを支えるために 4 ポスト ラックまたはキャビネットに取り付けられた 1 つの大型シェルフが含まれます。

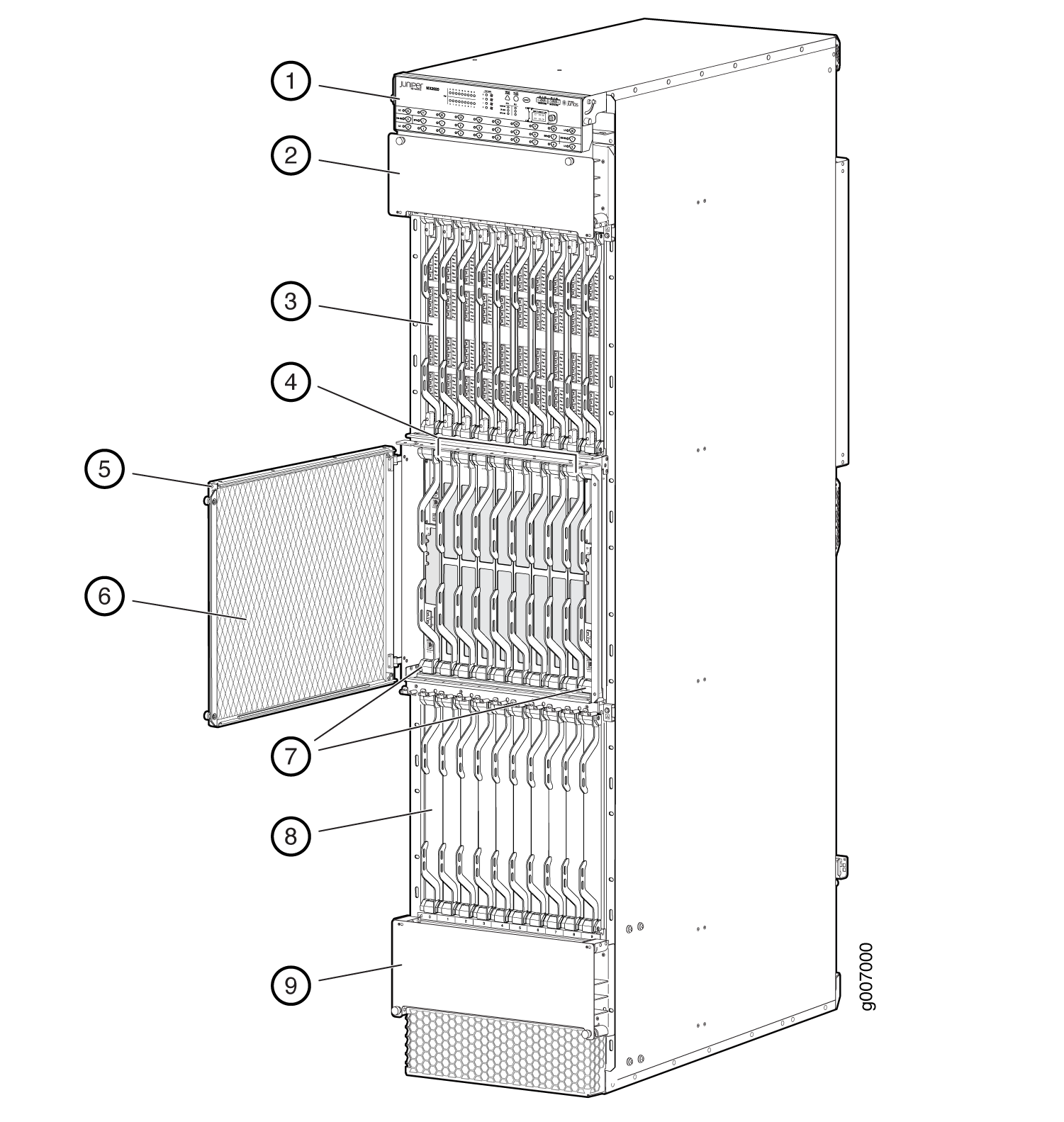

図 1:フル構成の MX2020 ルーター シャーシ Technical diagram of a Juniper Networks router chassis with labeled parts: control panel, routing engine, line cards, midplane, front door, air filter, fan tray, power supplies, and bottom panel.正面ビュー

ルーターを設置する前に、MX2020ルーターの前面からFRU(フィールド交換ユニット)を取り外します。MX2020ルーターのコンポーネントについては、 表1 を参照してください。

表 1:フル構成の MX2020 ルーターのフロント コンポーネント

部品番号

コンポーネントの説明

スロット

FRUの数

1

クラフト インターフェイス

-

1

2

上部ケーブル マネージャー – (標準または拡張)

–

1

3

ADCとMICを搭載したMPC(上)

10 から 19 (上位)

10

4

スイッチ ファブリック ボード(SFB)

0 から 7

8

5

エアフィルタードア

-

1

6

ミドルカードケージエアフィルター

–

1

7

コントロールボードおよびルーティングエンジン(CB-RE)

0および1

2

8

ADCとMICを搭載したMPC(下)

0 から 9

10

9

下部ケーブル マネージャー – (標準または拡張)

–

1
手記：

中央のカード ケージの上には、中央のケーブル マネージャーとエア フィルターのコンビネーションが取り付けられています。

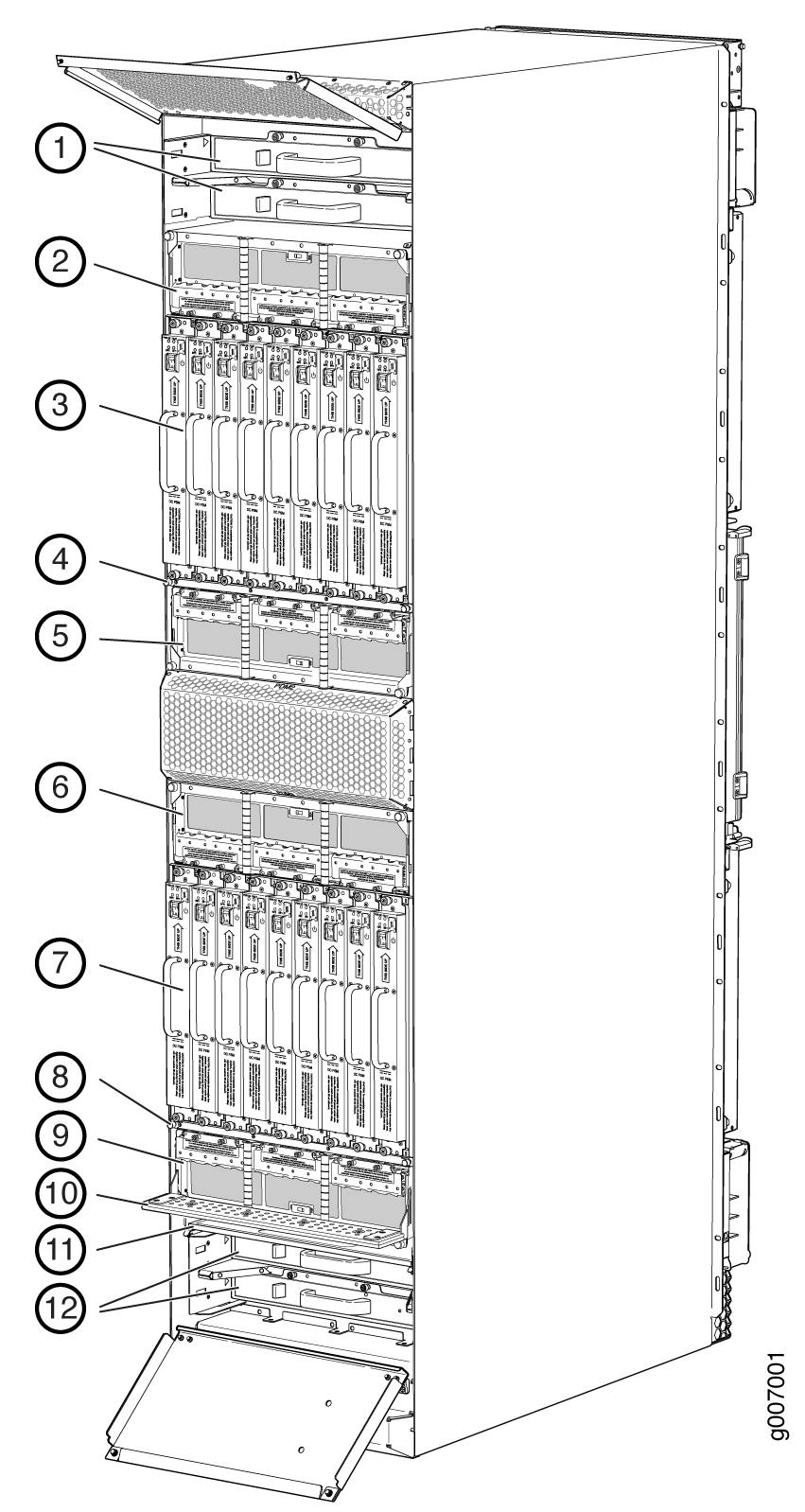

図 2:フル構成の AC 電源搭載 MX2020 ルーター シャーシの背面 図 Rear View of a Fully Configured AC-Powered MX2020 Router Chassis

ルーターを設置する前に、MX2020ルーターの背面からFRU(フィールド交換ユニット)を取り外します。MX2020ルーターコンポーネントの情報については、 表2 を参照してください。

表2:フル構成のAC電源MX2020ルーターの背面コンポーネント

部品番号

コンポーネントの説明

スロット

FRUの数

1

上部ファン トレイ(2 個)

ファン トレイ 2 とファン トレイ 3(ケージ ドアの背後)

2

2

AC PDM—三相デルタまたはワイ、単相 AC、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PDM。

手記：

ユニバーサル PDM は、HVAC/HVDC 入力のいずれかを受け入れます。

PDM3/入力1

1

3

AC PSM または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PSM。

9 から 17 まで

9

4

PSMエアフィルター

–

1

5

AC PDM—三相デルタまたはワイ、単相 AC、またはユニバーサル(HVAC/HVDC)PDM。

PDM2/入力0

1

6

AC PDM—三相デルタまたはワイ、単相 AC、またはユニバーサル(HVAC/HVDC)PDM

PDM1/入力1

1

7

AC PSM またはユニバーサル(HVAC/HVDC)PSM

0 から 8

9

8

PSMエアフィルター

–

1

9

AC PDM)—三相デルタまたはワイ、単相 AC、またはユニバーサル(HVAC/HVDC)PDM。

PDM0/入力0

1

10

ファントレイエアフィルター

–

1

11

下部ファン トレイ(2 つ)

ファン トレイ 0 とファン トレイ 1(アクセス ドアの背面)

2

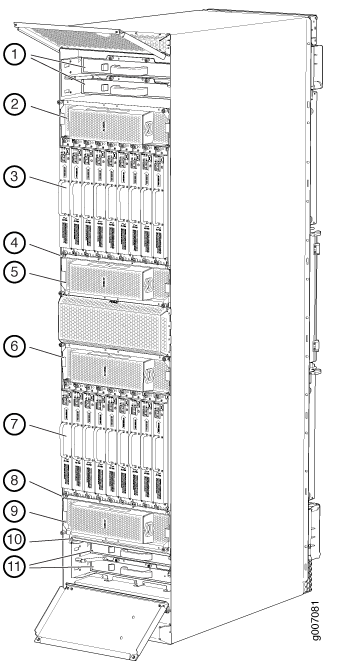

図 3:フル構成の DC 電源搭載の MX2020 ルーター シャーシの背面 図 Technical diagram of a telecom equipment rack with labeled components like ventilation panel, control modules, line cards, PDUs, and cooling system.

ルーターを設置する前に、MX2020ルーターの背面からFRU(フィールド交換ユニット)を取り外します。MX2020ルーターコンポーネントの情報については、 表3 を参照してください。

表 3:フル構成の DC 電源 MX2020 ルーターの背面コンポーネント

部品番号

コンポーネントの説明

スロット

FRUの数

1

上部ファン トレイ(2 個)

ファン トレイ 2 とファン トレイ 3(ケージ ドアの背後)

2

2

DC PDM、DC PDM(240 V 中国)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PDM。

PDM3/入力1

1

3

DC PSM、DC PSM(240 V China)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PSM。

9 から 17 まで

9

4

PSMエアフィルター

–

1

5

DC PDM、DC PDM(240 V 中国)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PDM。

PDM2/入力0

1

6

DC PDM、DC PDM(240 V 中国)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PDM。

PDM1/入力1

1

7

DC PSM、DC PSM(240 V 中国)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PSM。

0 から 8

9

8

PSMエアフィルター

–

1

9

DC PDM、DC PDM(240 V 中国)、または高電圧第 2 世代ユニバーサル(HVAC/HVDC)PDM。

PDM0/入力0

1

10

DCケーブルマネージャー–(標準または拡張)

–

4

11

ファントレイエアフィルター

–

1

12

下部ファン トレイ(2 個)

ファン トレイ 0 とファン トレイ 1(アクセス ドアの背面)

2

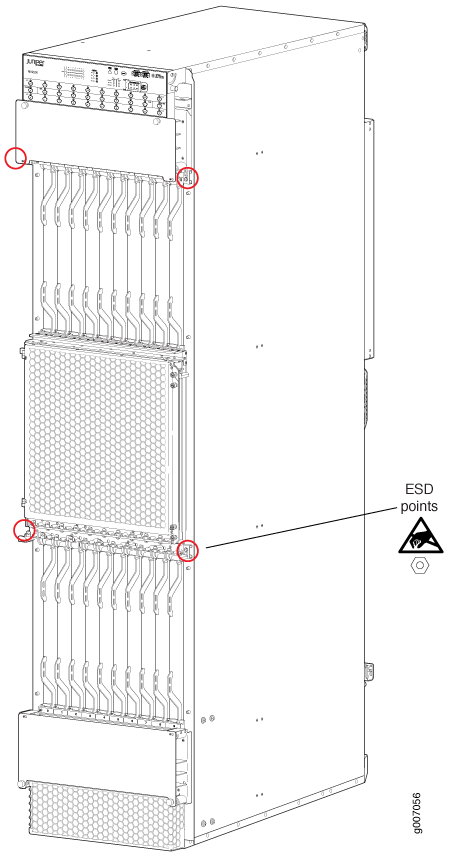

MX2020ルーターには、4つのESD(静電放電)ポイントがあります。2 つは、シャーシ前面の上部 MPC の両側に配置されています。2つ目のペアは、シャーシ前面の下段のMPCの両側に配置されています( 図4参照)。

図 4:MX2020 ルーターの ESD ポイント Technical drawing of a Juniper Networks router chassis with slots for line cards, power supplies, cooling systems, and marked ESD grounding point.
