MX2000 単相 AC 電源分散モジュールの取り付け
単相 AC 電源分散モジュール(PDM)を設置する前に、以下の点に注意してください。
警告：
AC 電源手順を実行する前に、すべての電源を取り外します。すべての電力を確実にオフにするために、AC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチをオフの位置にし、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。
注意：
適切な冷却を維持し、動作している電源装置の熱シャット ダウンを防止するには、各 PDM スロットに PDM またはブランク パネルを含む必要があります。PDM を取り外す場合、取り外した後すぐ、交換用の PDM またはブランク パネルを設置する必要があります。
注意：
入力電源ケーブルを接続する前に、単相 AC PDM をシャーシに取り付け、保護する必要があります。PDM を取り外す必要がある場合、PDM をシャーシから取り外す前に、すべての入力電源ケーブルを PDM から取り外す必要があります。
メモ：
PDM の電源を切った後、サーキット ブレーカーをオンに戻すまで 60 秒以上待機します。
7 フィードの単相 AC PDM の重量は約 3.6 kg(8 ポンド)9 フィードの単相 AC PDM の重量は約 4.1 kg(9 ポンド) です。単相 AC PDM を設置するには、次の手順に示します。

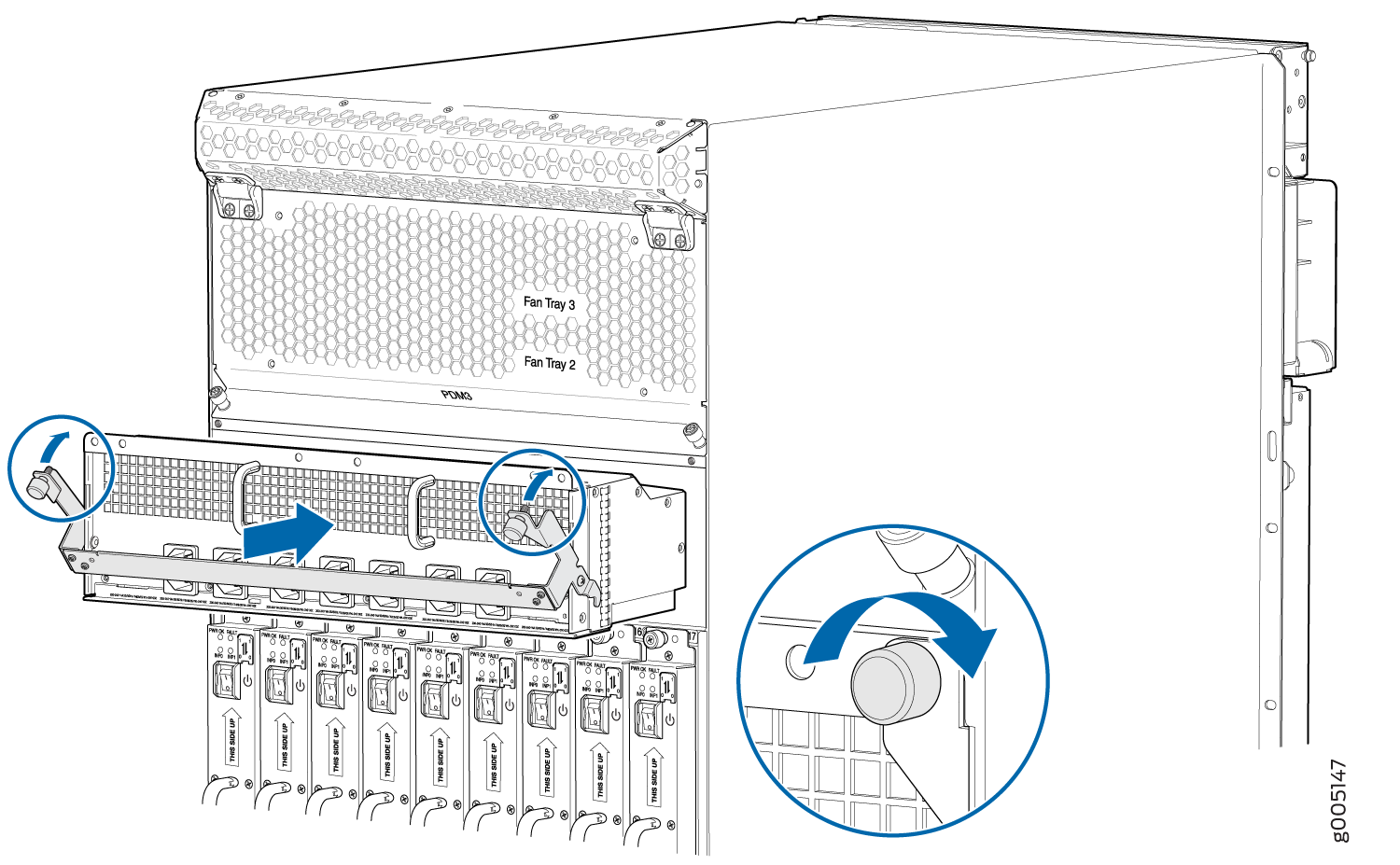

- PDM の 2 つのイジェクター レバーをロックインするまで押し込します。～を参照してください図 1
図 1:PDMをシャーシに挿入

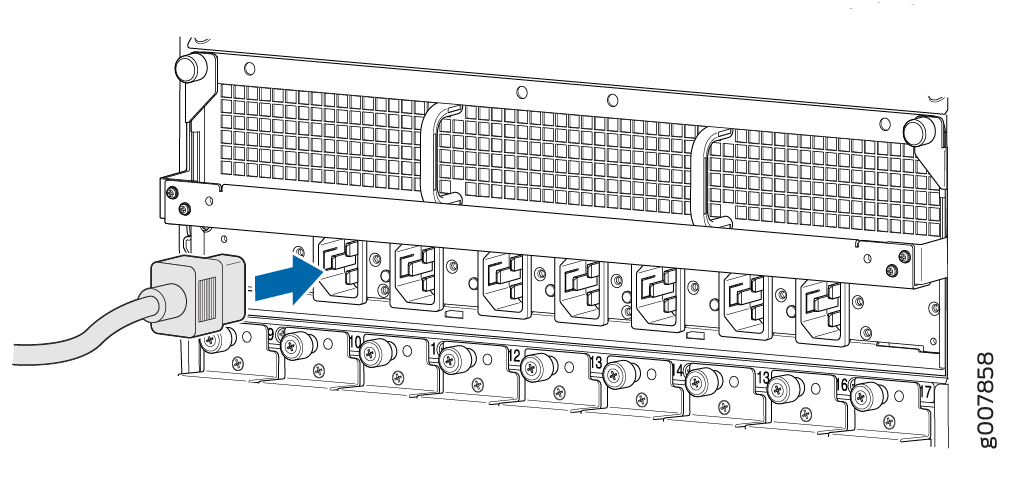

- PDM の一端から、電源コードをPDM の電源ソケットに接続します。～を参照してください図 2.電源コードを電源ソケットにしっかりと取り付けながら、わずかな圧力をかみます。電源コードを差し込むごとに、ソケット用の電源 LED が緑色で点灯します。
図 2:MX2000の単相 AC 電源分散モジュールへの接続

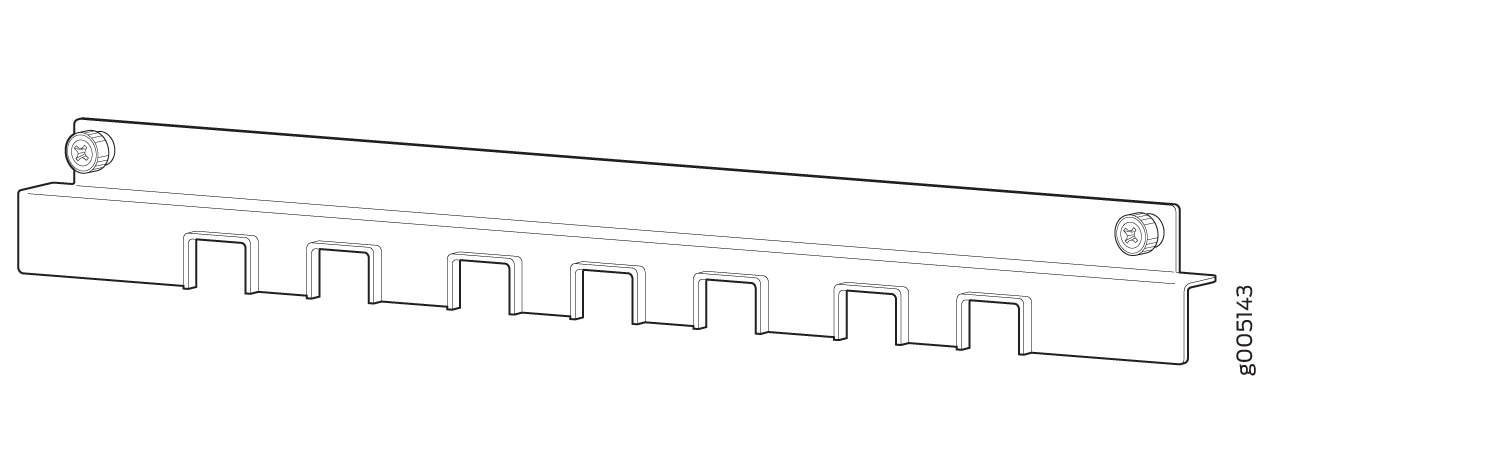

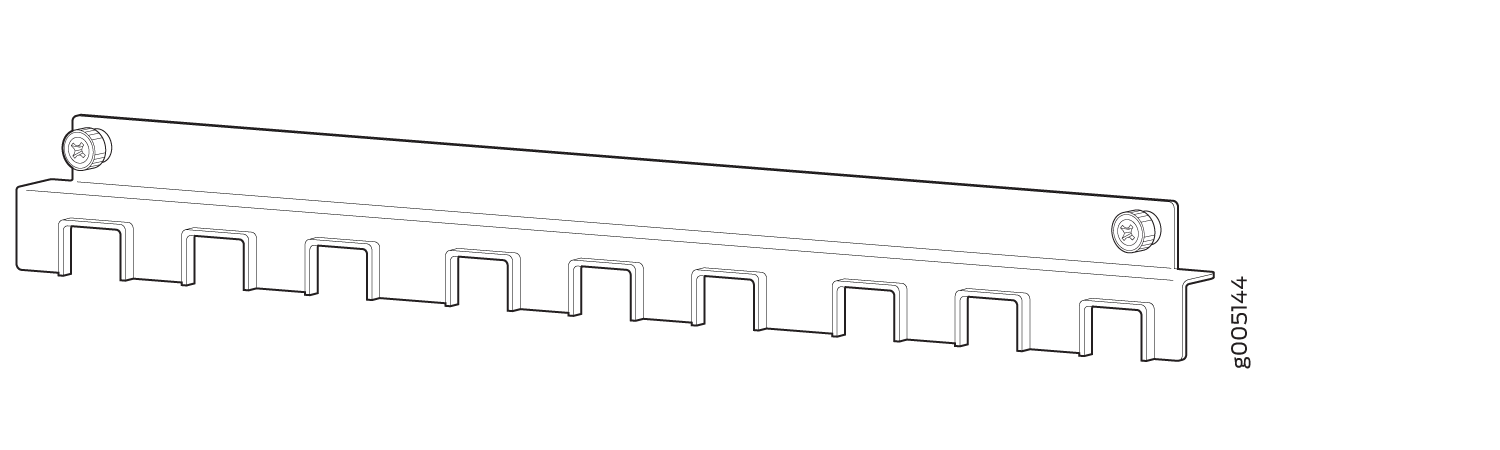

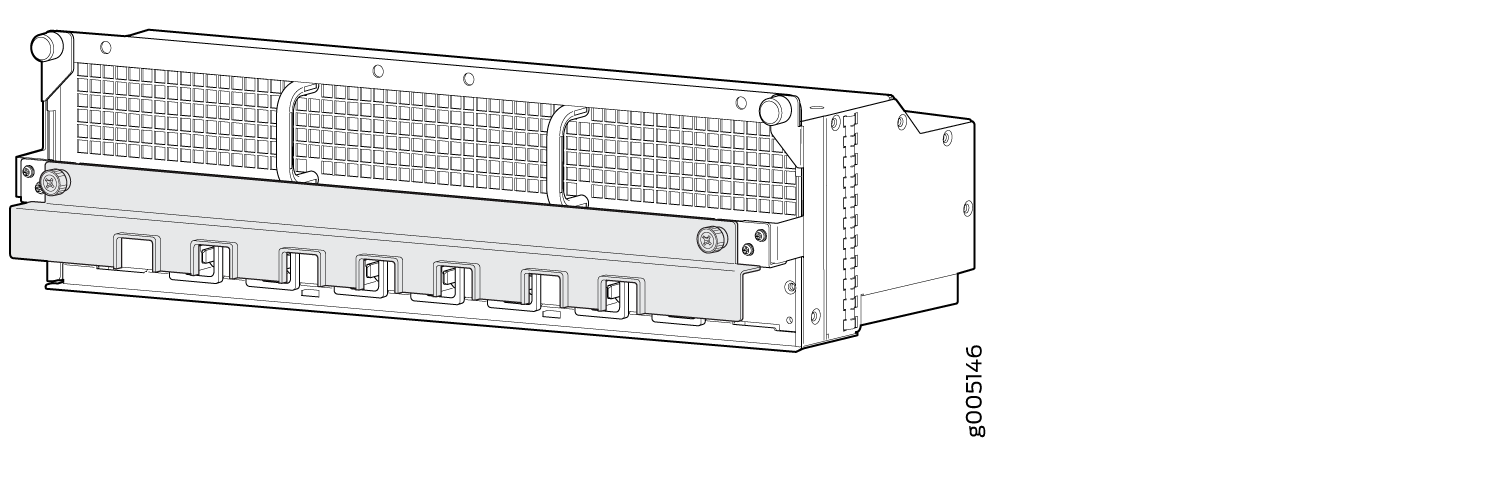

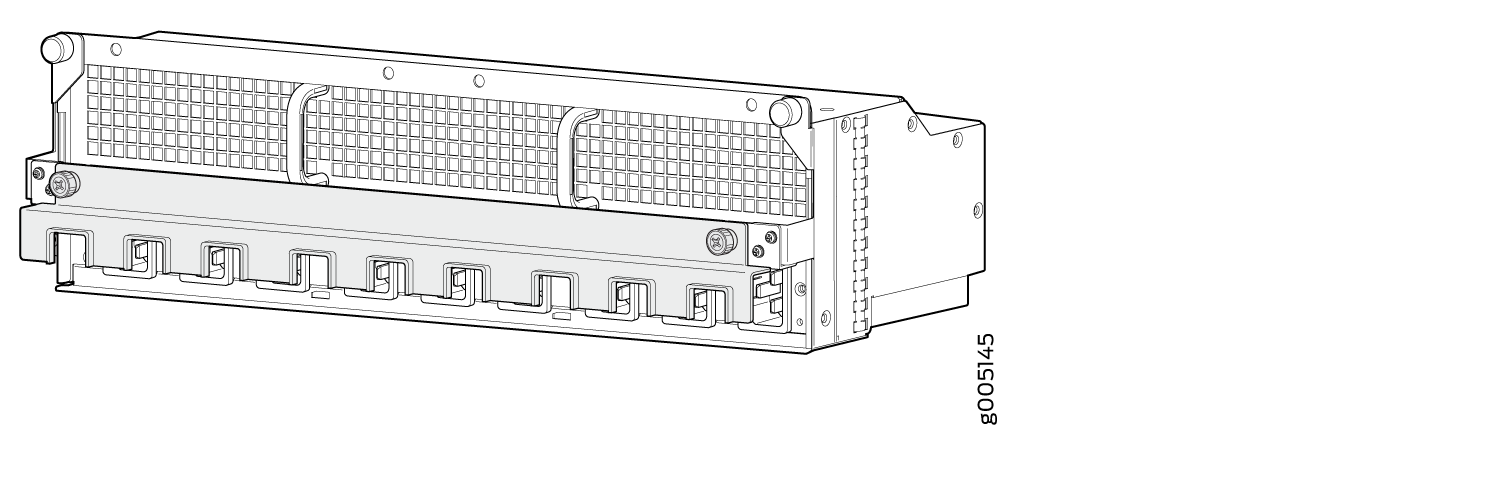

- 電源コード リテーナを PDM に取り付け、AC 電源コードがルーター コンポーネントに触れたり、アクセスをブロックしたりし、人がつながってくる場所で電源コードがたつながっていなかからなことを確認します。 図 3 は、7 フィードと 9 フィードの電源コード リテーナを示しています。
