MX2000 DC 電源分散モジュール(240 V 中国)LED

各 DC PDM(240 V China)フェースプレートには、9 つの入力電源フィードごとに 1 つの LED が含まれているので、各フィードの正しい極性接続または正しくない極性が示されます。図 1 および表 1 DC PDM(240 V 中国)LED を参照してください。

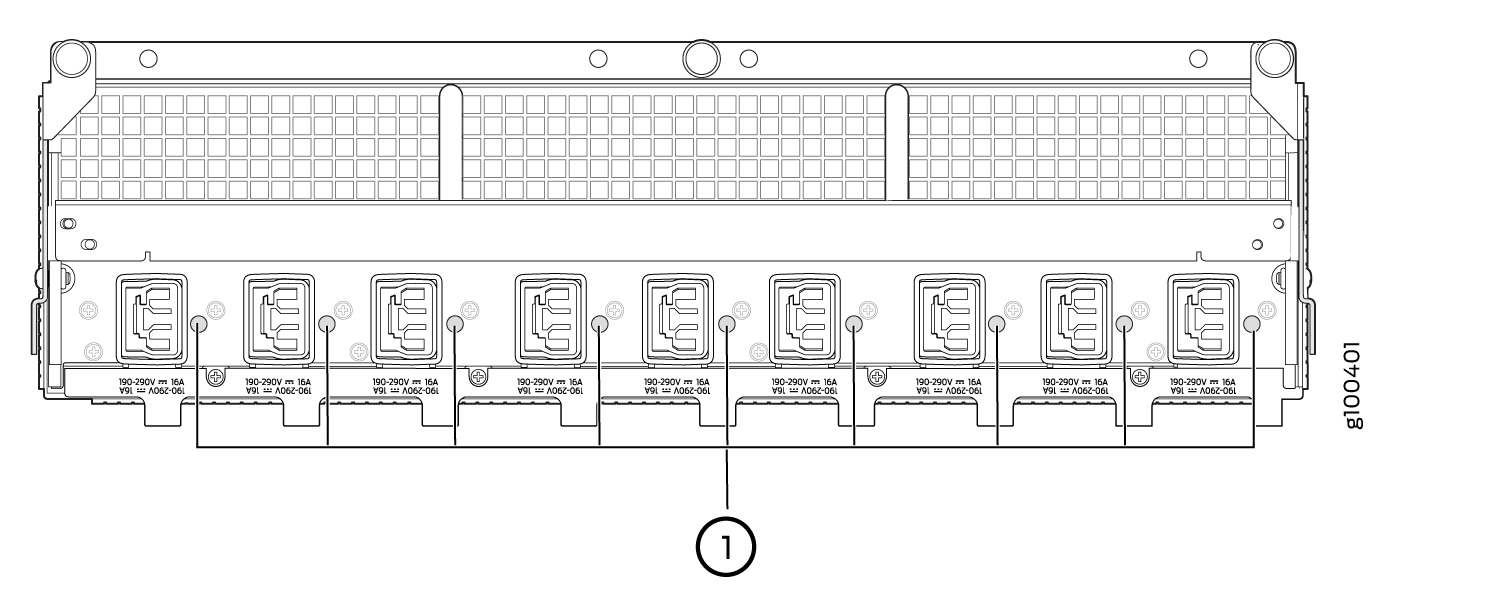

図 1:DC 電源分散モジュール(240 V 中国)LED DC Power Distribution Module (240 V China) LEDs

—

LED

表 1:DC 電源分散モジュール(240 V 中国)LED
色	状態	説明
緑	に	プラスとマイナスの入力フィードが接続されています。PDM は正常に機能しています。
–	オフ	プラスの入力フィードが接続されていないか、存在しない。
–	オフ	マイナスの入力フィードは接続されていないし、存在しない。
