MX2000高電圧第2世代ユニバーサル(HVAC/HVDC)電源モジュールの交換

MX2000ルーター高電圧第2世代ユニバーサル(HVAC/HVDC)電源モジュールの取り外し

PSMを削除する前に、以下の点に注意してください。

注意：

適切な冷却を維持し、動作中のPSMのサーマルシャットダウンを防ぐために、各PSMスロットにはPSMまたはブランクパネルのいずれかが含まれている必要があります。PSMを取り外す場合は、取り外し後すぐに交換用のPSMまたはブランクパネルを取り付ける必要があります。
メモ：

PSMの電源を切った後、60秒以上待ってから電源を入れ直してください。

ユニバーサルHVAC/HVDC PSMを取り外すには(図 1、図 2、 および図3を参照)。

メモ：

PSMの最小数は、構成に基づいて変わります。
  1. 1つのPSMを取り付けて操作した状態で、電源スイッチをオフ(O)の位置に回して、追加のPSMを取り外します。
  2. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。
  3. PSMフェースプレートの2本の非脱落型ネジを緩めます。10 ポンドインチの間で適用します。(1.13 Nm)から12 ポンドイン。(1.35 Nm)の各ネジへのトルク。ネジを締めすぎないでください。
  4. 片手でPSMフェースプレートのハンドルをつかみ、もう片方の手でPSMをシャーシから遠ざけます。
  5. PSMをシャーシからまっすぐ引き出します。
    警告：

    損傷を防ぐため、PSMの背面にある電源コネクタには触れないでください。
  6. PSMモジュールを帯電防止袋に入れます。
    メモ：

    ユニバーサル(HVAC/HVDC)PSMで占有されていない各PSMスロットは、PSMブランクパネルで覆う必要があります。

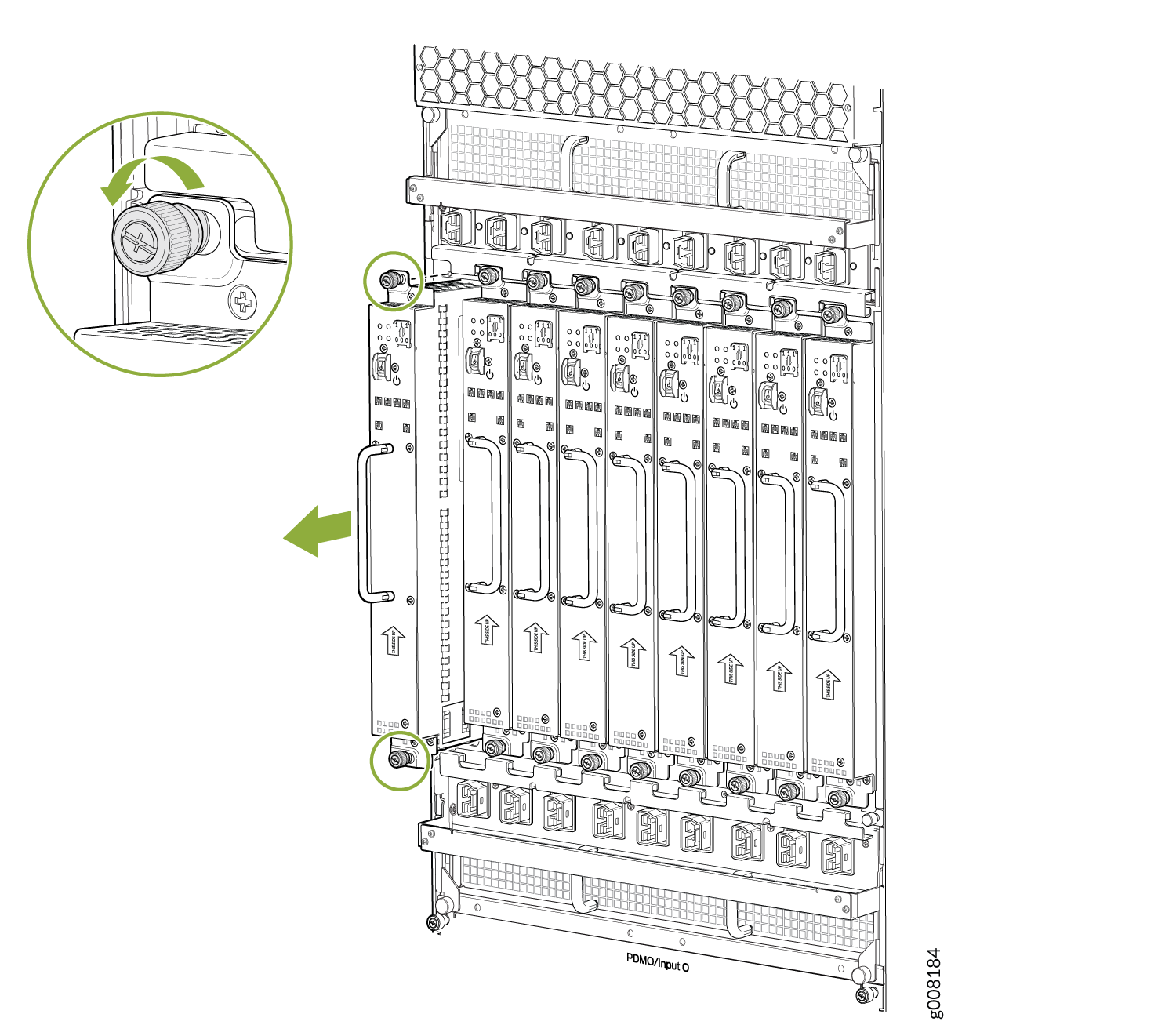

図1:MX2020ルーターユニバーサル(HVAC/HVDC)電源モジュールの Removing an MX2020 Router Universal (HVAC/HVDC) Power Supply Module取り外し

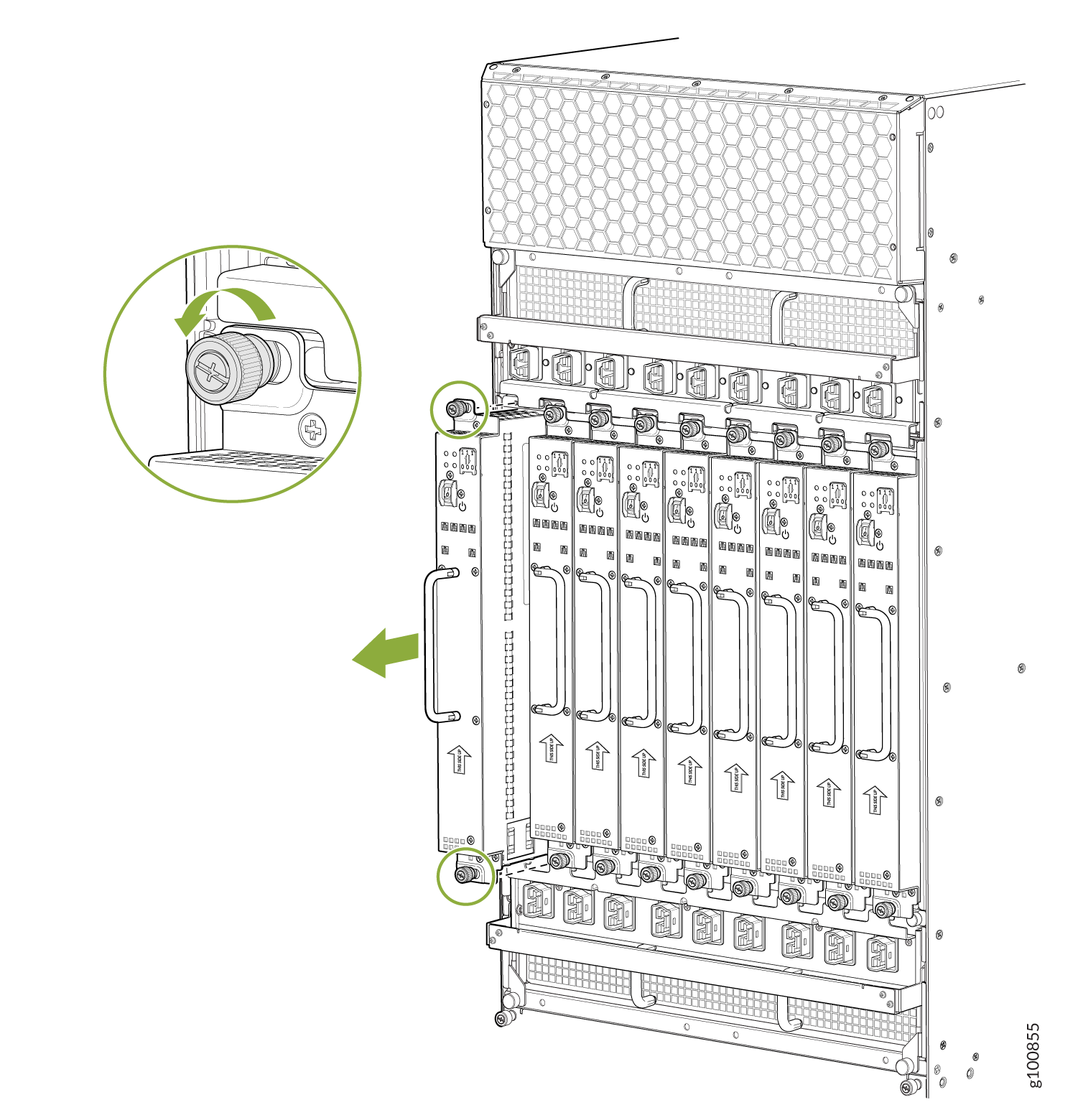

図2:MX2010ルーターユニバーサル(HVAC/HVDC)電源モジュールの Removing an MX2010 Router Universal (HVAC/HVDC) Power Supply Module取り外し

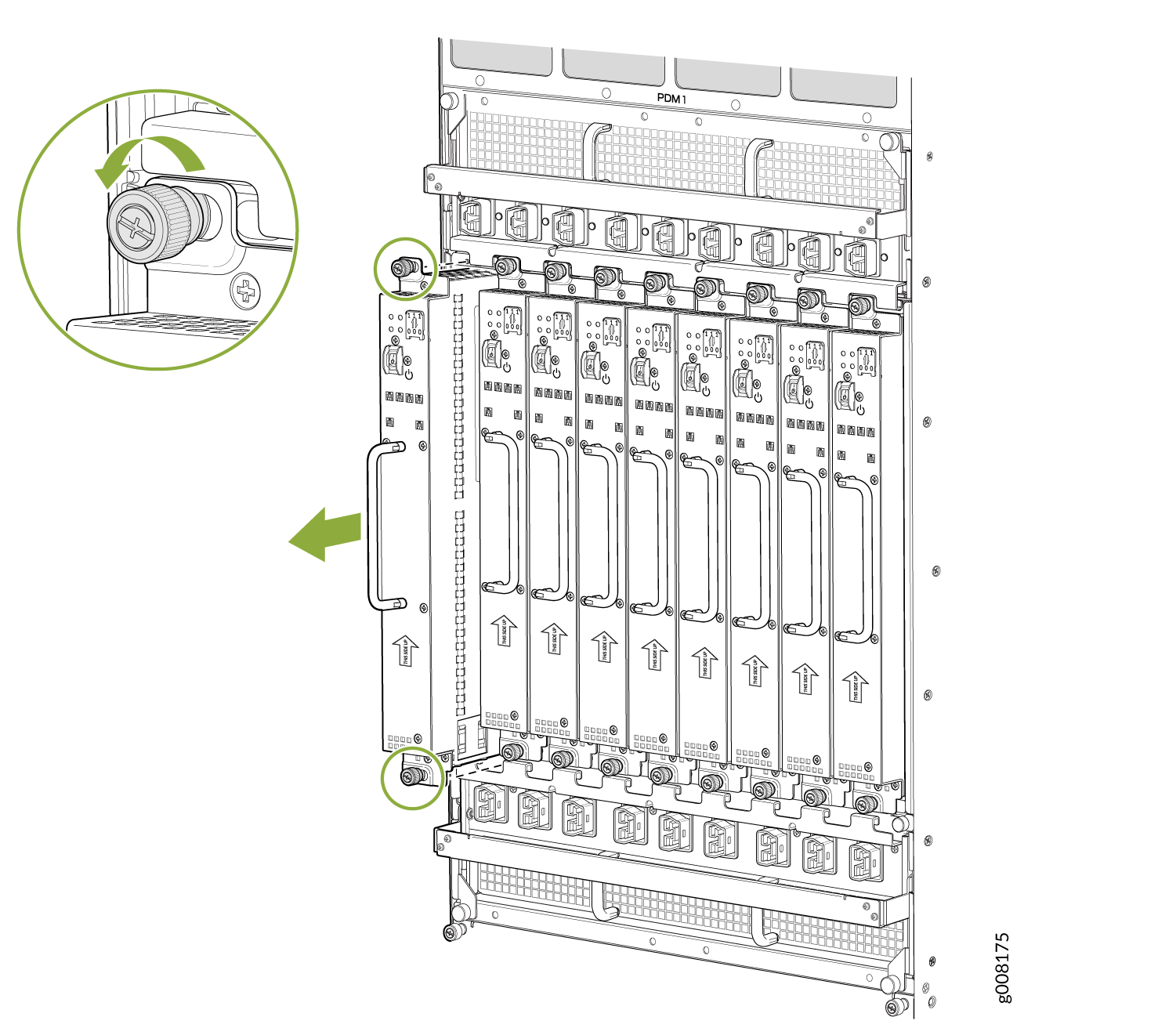

図3:MX2008ルーターユニバーサル(HVAC/HVDC)電源モジュールの Removing an MX2008 Router Universal (HVAC/HVDC) Power Supply Module取り外し

関連項目

MX2000ルーター高電圧ユニバーサル(HVAC/HVDC)電源モジュールの取り付け

ユニバーサル(HVAC/HVDC)PSMをインストールする前に、以下の点に注意してください。

メモ：

ユニバーサル(HVAC/HVDC)PSMは、最小数のPSMがインストールされ、動作している場合、ホットスワップ可能です。

AC 電源に接続するか DC 電源に接続するかに応じて、次の警告がユニバーサル HVAC/HVDC 配電モジュール(PDM)に適用されます。

警告：

DC PSMには、ルーターからDC電流を物理的に切り離すことができるサーキットブレーカーがありません。DCフィードをPDMに接続すると、DC電圧は常にパワー・ミッドプレーンに存在し、パワー・ミッドプレーンのPSMコネクタに分配されます。
警告：

AC PSMには、ルーターからAC電流を物理的に遮断できるサーキットブレーカーがありません。ACフィードをPDMに接続した後は、AC電圧は常にパワー・ミッドプレーンに存在し、パワー・ミッドプレーンのPSMコネクタに分配されます。
注意：

適切な冷却を維持し、動作中のPSMのサーマルシャットダウンを防ぐために、各PSMスロットにはPSMまたはブランクパネルのいずれかが含まれている必要があります。PSMを取り外す場合は、取り外し後すぐに交換用のPSMまたはブランクパネルを取り付ける必要があります。
メモ：

PSMの電源を入れた後、60秒以上待ってから電源をオフに戻してください。

ユニバーサル(HVAC/HVDC)PSMを取り付けるには(図 4、図 5、 および図6を参照)。

  1. PSMを1台設置して操作可能な状態で、電源スイッチをオフ(O)またはオン(|)の位置にして追加のPSMを取り付けます。
    注意：

    PSMが1台しか取り付けられておらず、動作している場合は、電源スイッチをオフ(O)の位置に置く必要があります。
  2. 手首に静電放電(ESD)接地ストラップを取り付け、シャーシのESDポイントの1つに接続します。
  3. 片手でPSMフェースプレートのハンドルをつかみ、もう片方の手で電源モジュールをシャーシに導きます。
  4. PSMフェースプレートの非脱落型ネジを締めます。10 ポンドインチの間で適用します。(1.13 Nm)から12 ポンドイン。(1.35 Nm)の各ネジへのトルク。ネジを締めすぎないでください。
  5. 電源スイッチをオン (|) の位置にします。
  6. PWR OK LEDが緑に点灯していることを確認します。

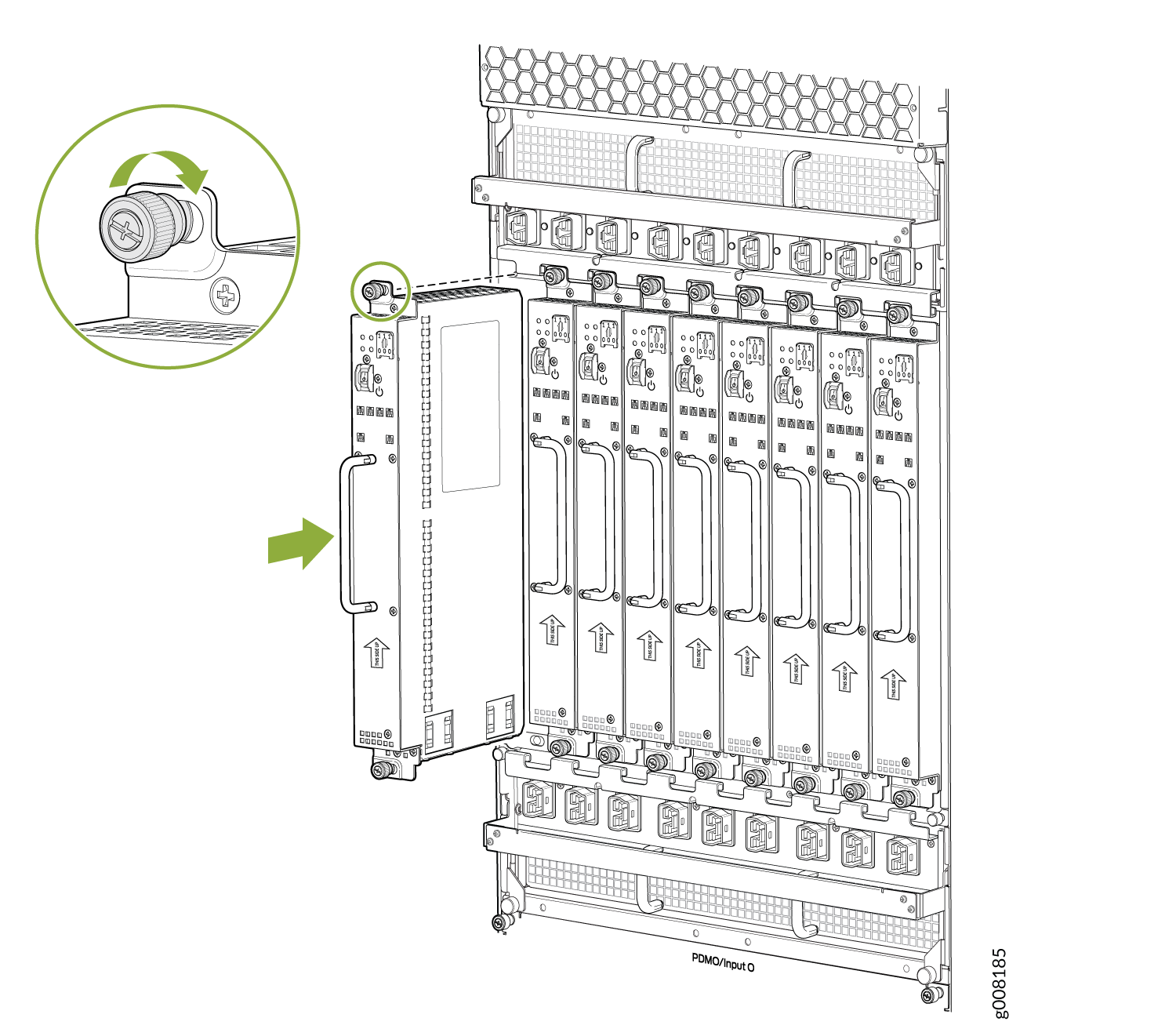

図4:MX2020ルーターユニバーサル(HVAC/HVDC)電源モジュールの Installing an MX2020 Router Universal (HVAC/HVDC) Power Supply Module取り付け

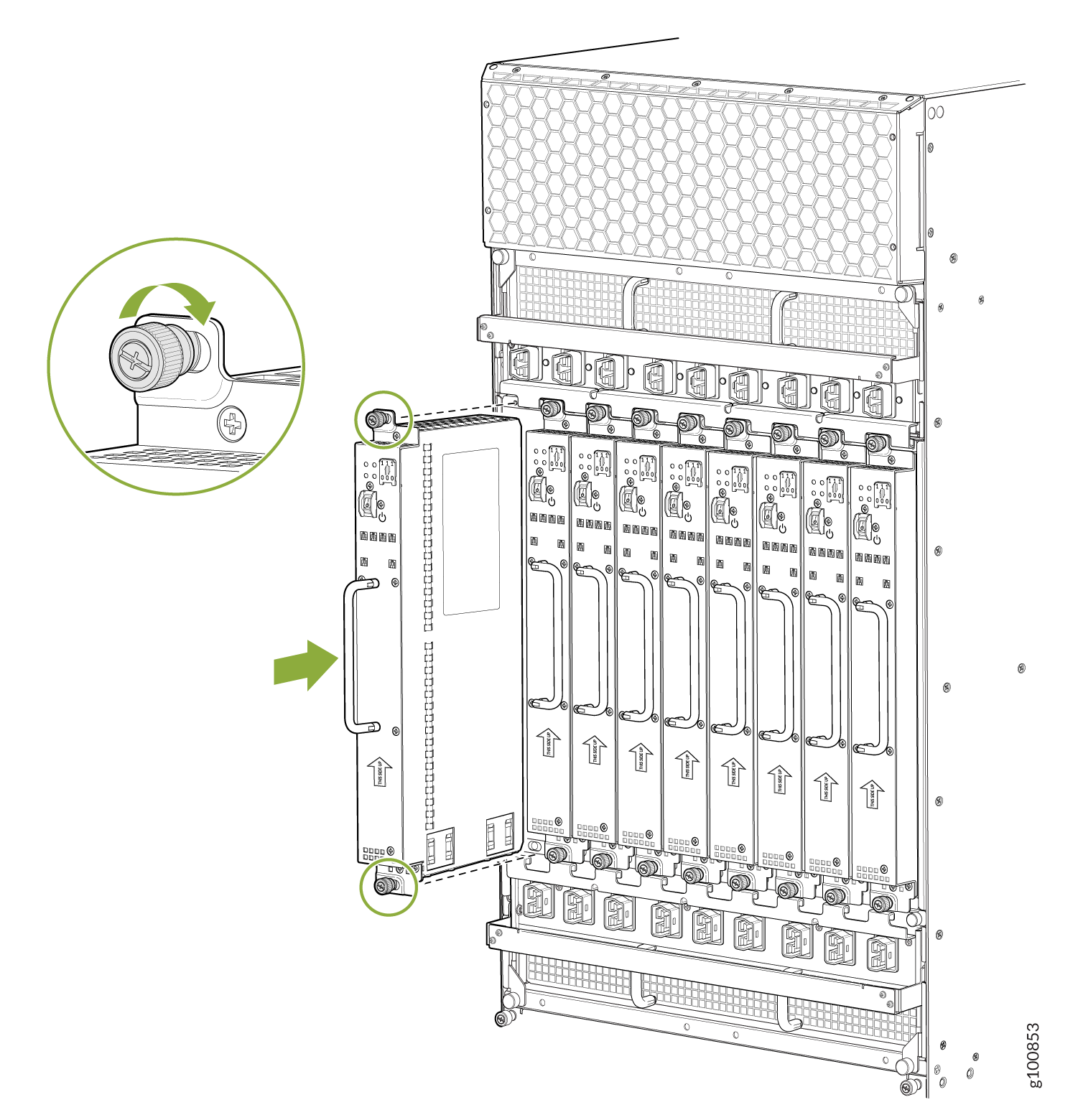

図5:MX2010ルーターユニバーサル(HVAC/HVDC)電源モジュールの Installing an MX2010 Router Universal (HVAC/HVDC) Power Supply Module取り付け
図6:MX2008ルーターユニバーサル(HVAC/HVDC)電源モジュールの Installing an MX2008 Router Universal (HVAC/HVDC) Power Supply Module取り付け
