JNP10004-RMK-4POSTラックマウントキットを使用したジュニパーネットワークスMX10008ルーターの取り付け

ラックマウントキットを使用して、Juniper Networks MX10008ルーターを4ポストクローズドフレームラックまたは4ポストオープンフレームラックに取り付けることができます。ラックマウントキット(部品番号JNP10004-RMK-4POST)は、デフォルトでルーターに同梱されています。このトピックでは、ルーターの取り付け方法について説明します。

ルータ シャーシの重量は、ファン トレイ コントローラのみを装着した状態で約 66 kg(145 ポンド)です。

MX10008は、手動または機械式リフトを使用して取り付けることができます。ルーターのサイズと重量のため、機械式リフトを使用してMX10008を取り付けることを強くお勧めします。

リフトを使用してルーターを取り付ける場合は、定格226.8 kg(500ポンド)の機械式リフトがあることを確認します。

ルーターを手動で取り付ける場合は、少なくとも 3 人がシャーシを一緒に持ち上げられるようにします。

MX10008 ルーターを取り付ける前に、次のことを行います。

次の部品とツールが使用可能であることを確認します。

  • ラックに適した 28 本のラックマウント ネジ。これらのネジは、取り付けブレード、取り付けトレイ、シャーシ、および安全拘束をラック(付属していません)に固定するために使用されます

  • プラス (+) ドライバ、ラックマウント ネジのサイズに応じて番号 1、2、または 3(付属していません)

ラックマウント キットは、次のコンポーネントで構成されています。

  • 1つの取り付けトレイ

  • 2つの取り付けブレード

  • 1つの安全拘束

  • 12 プラス 8-32 x .375 インチ フラットヘッドネジ

注意：

シャーシをしっかりと取り付け、ラインカードやその他のコンポーネントを安全なシャーシに取り付けます。
注意：

ルーターをラックまたはキャビネットに取り付ける前に、資格のある技術者に、ラックがルーターの重量を支えるのに十分な強度があり、設置場所で適切にサポートされていることを確認してください。
注意：

ラックに複数のユニットを取り付ける場合は、最初のルーターをラックの最下部に取り付けることを計画します。最も重いユニットをラックの下部に取り付けます。他のユニットは、ラックの下部から上部に、重量の降順(最も重いユニットが下部、最も軽量のユニットが上部)に取り付けます。

ルーターを取り付けるには:

  1. ESD接地ストラップの一端を手首に直接巻き付けて固定し、もう一方の端を設置場所のESDポイントに接続します。
  2. ラックに適した6本のラック取り付けネジとドライバを使用して、取り付けブレードを前面ラック支柱に取り付けます(図1を参照)。

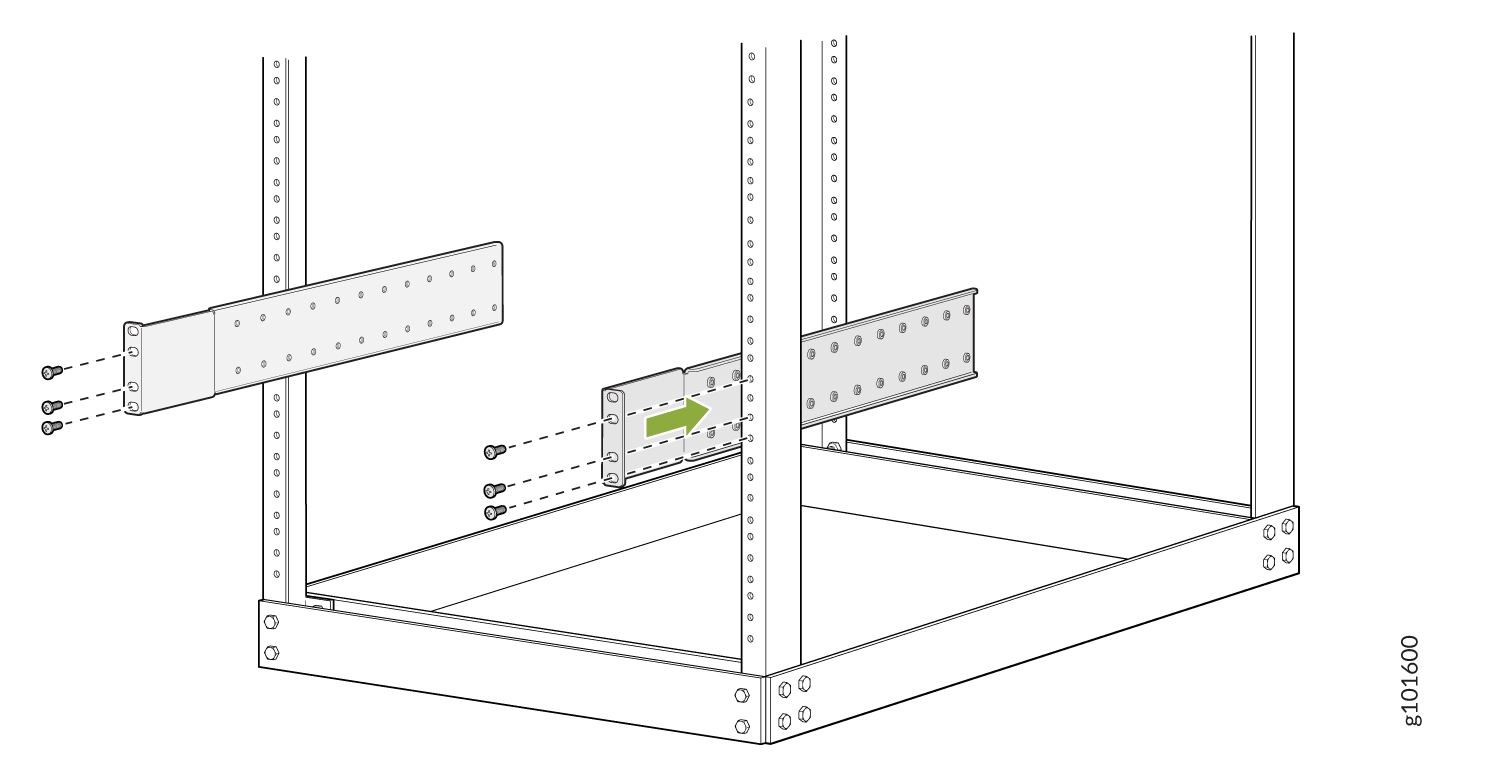

    図1:取り付けブレード Attach the Mounting Bladesの取り付け
  3. ラックの背面から、取り付けブレードが取り付けトレイの溝にスライドするように、取り付けトレイをラックの背面支柱にスライドさせます。ラックに適した8本のラックマウントネジを使用して、トレイを背面ラック支柱に取り付けます(図2参照)。

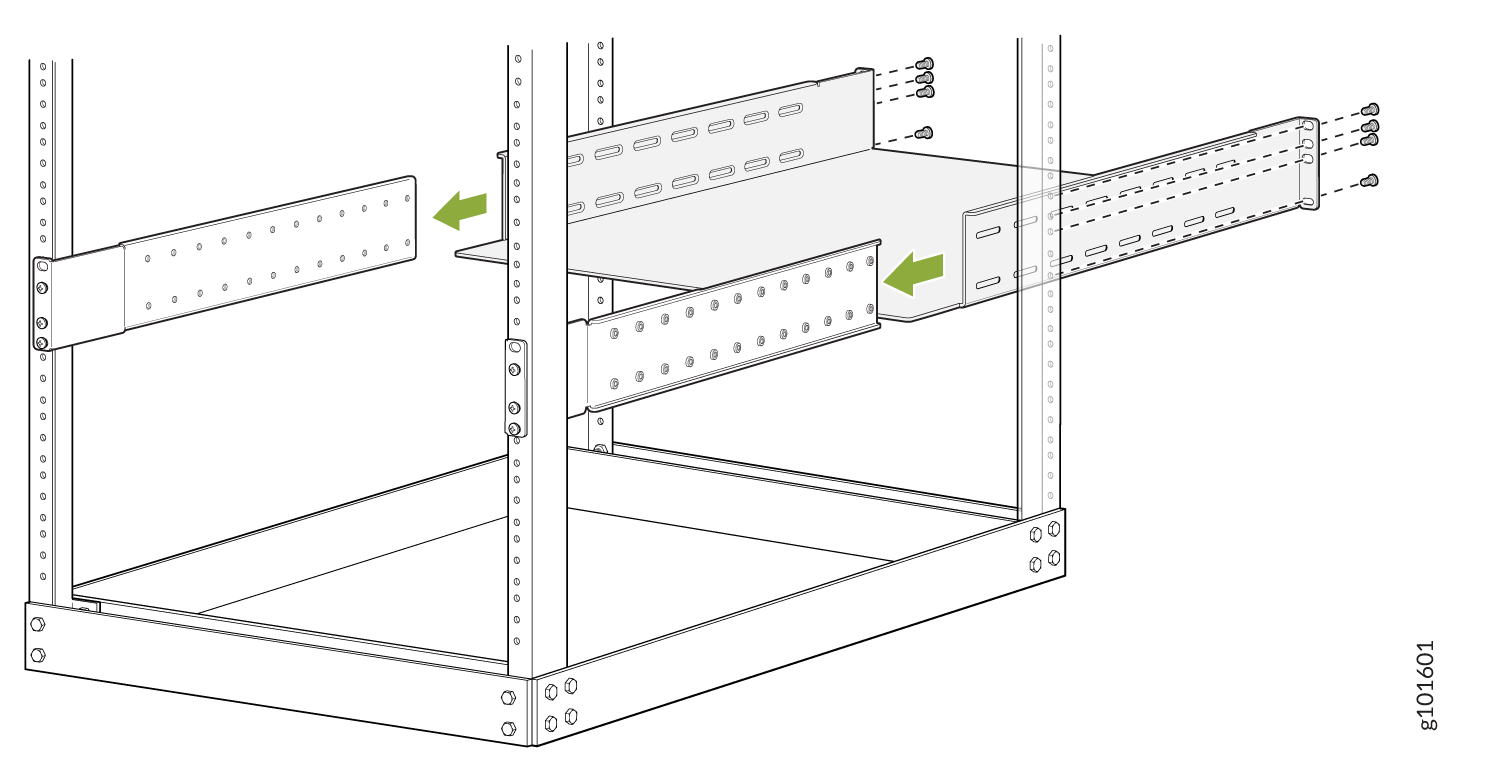

    図2:取り付けトレイ Attach the Mounting Trayの取り付け
  4. 取り付けトレイが水平であることを確認します。
  5. 12 個のプラス8-32 x .375インチフラットヘッドネジを使用して、取り付けブレードをトレイに取り付けます(図3を参照)。

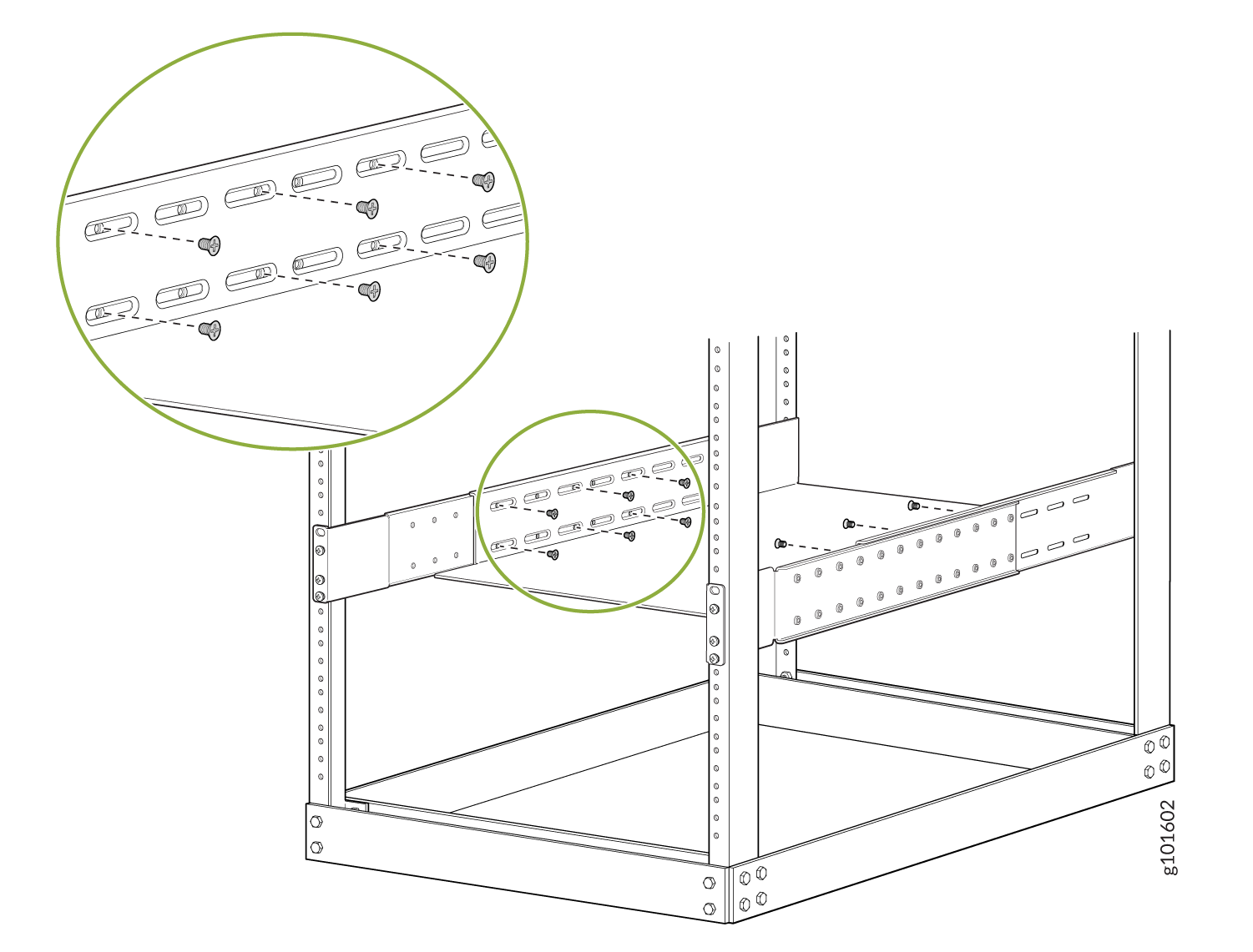

    図3:取り付けトレイ Attach the Mounting Blades to the Mounting Trayへの取り付けブレードの取り付け
  6. ルーターをラックに取り付けます。

    機械式リフトを使用してルーターを取り付ける場合:

    1. ルーターをリフトに積み込み、リフトプラットフォームにしっかりと載っていることを確認します(図4を参照)。

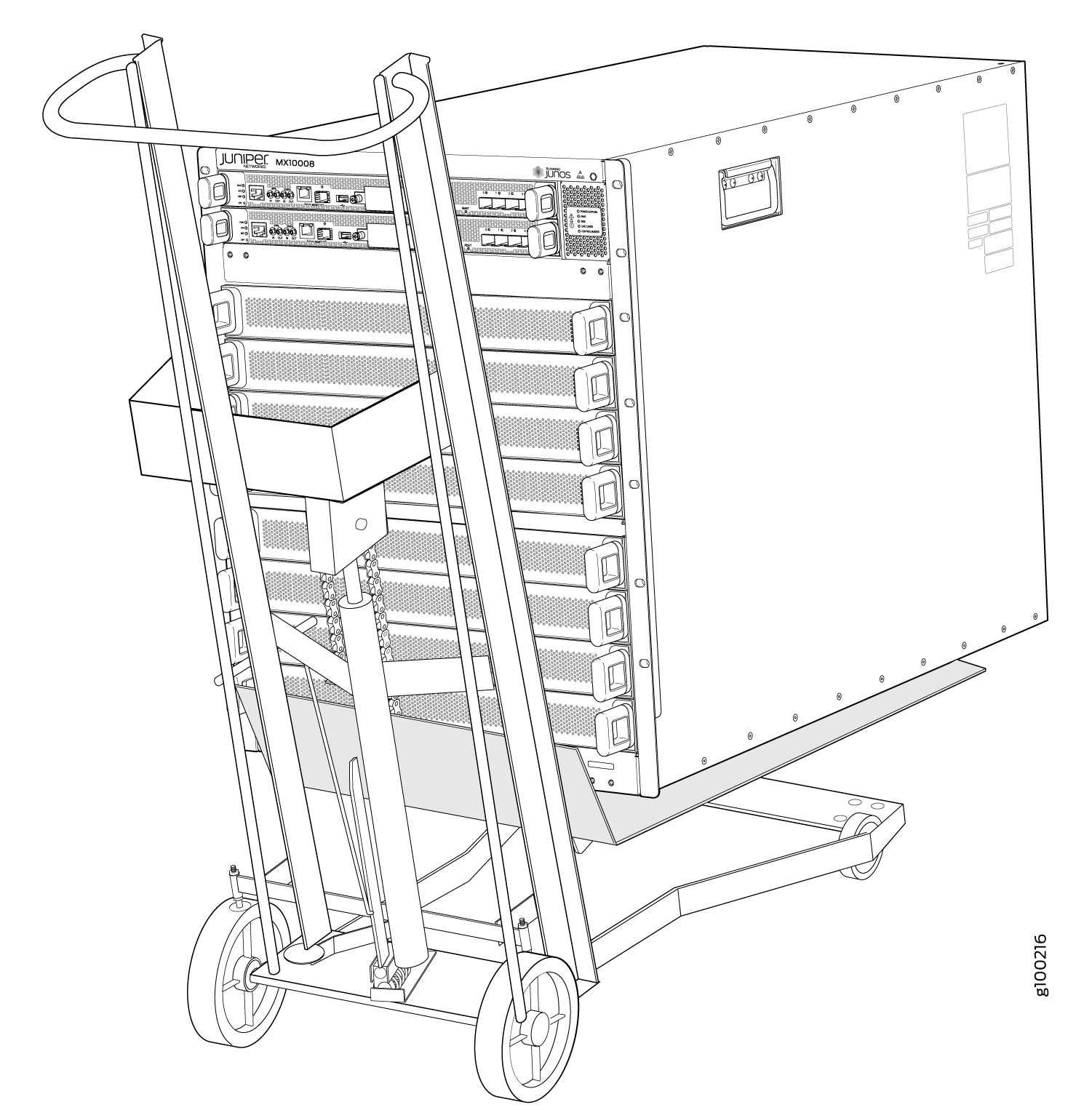

      図4:MX10008を機械式リフト Load the MX10008 onto a Mechanical Liftに積み込む
    2. リフトを使用して、ルーターをラックの前面、取り付けトレイの中央に配置します。
    3. シャーシを約 0.75 インチ持ち上げます。取り付けトレイの表面から1.9 cm上。シャーシを取り付けトレイのできるだけ近くに合わせます。

    ルーターを手動で取り付ける場合:

    1. ルーターをラックまたはキャビネットの前面に合わせ、取り付けトレイの前の中央に配置します。パレットジャッキがある場合は、それを使用してください。
      警告：

      けがをしないように、背中をまっすぐに保ち、背中ではなく足で持ち上げてください。持ち上げる時に体をひねらないようにしてください。重量のバランスをとり、足元がしっかりしていることを確認します。
      注意：

      複数のルーターを取り付ける場合は、最初のルーターをラックの下部に取り付けます。ラックの上段に手動でルーターを取り付けようとしないでください。
      メモ：

      シャーシには、シャーシの微妙な配置用に設計された2つのハンドルがあります。ハンドルを持ってシャーシを持ち上げないでください。
    2. 両側に1人ずつ、背面に1人ずつ、シャーシの底面を持ち、慎重に取り付けトレイに持ち上げます(図5参照)。

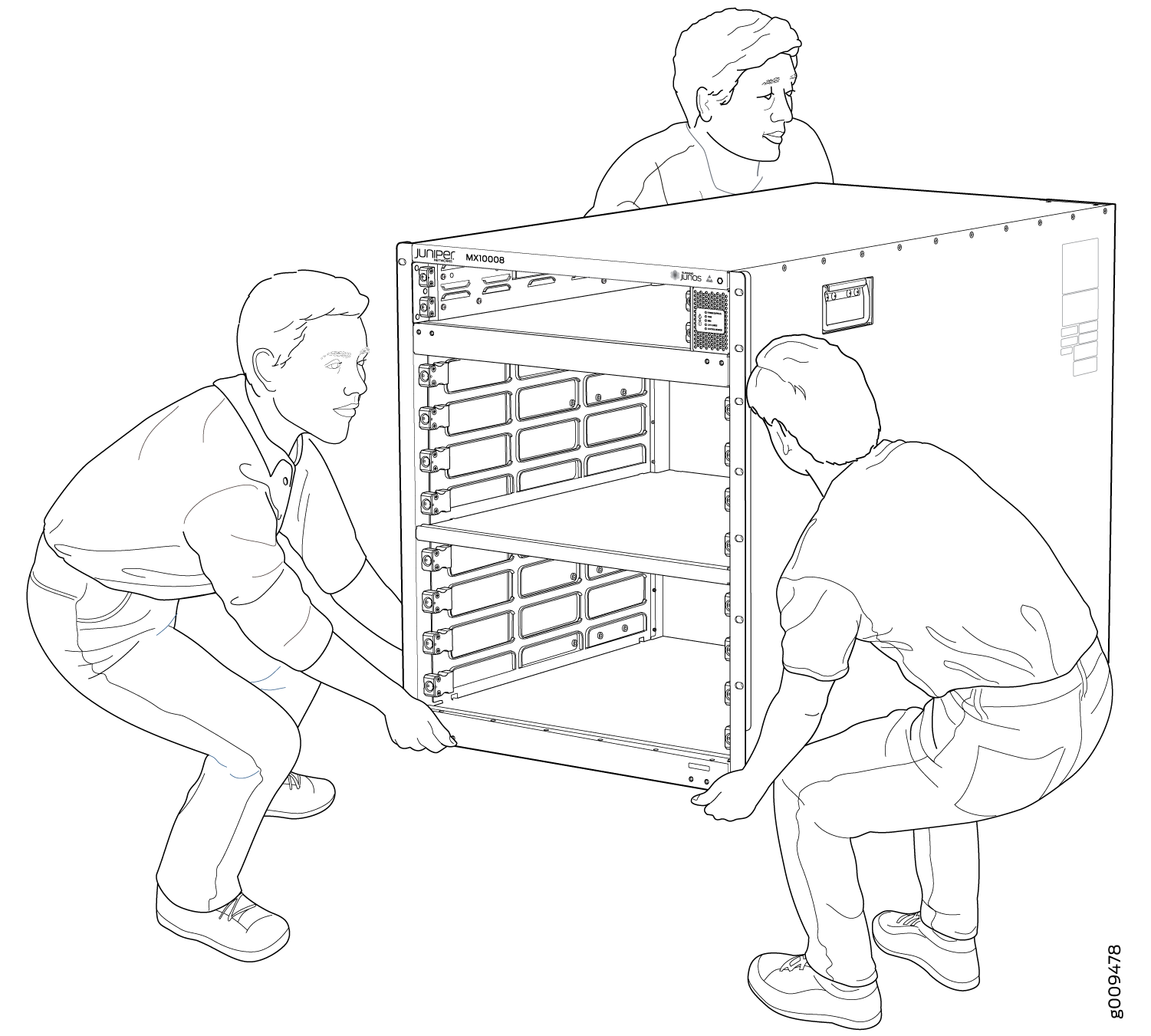

      図5:MX10008を手動で Lift the MX10008 Manually持ち上げる
  7. シャーシのフランジがラックレールに接触するまで、シャーシを取り付けトレイに慎重にスライドさせます。取り付けブレードによって、シャーシのフランジの穴がラック レールの穴と確実に揃います。
  8. 底部から、開いているフランジ穴とラック穴に 14 本のラック取り付けネジを挿入して、シャーシをラックに取り付けます(図 6 を参照)。
    図6:ラック Attach the Chassis to the Rackへのシャーシの取り付け
  9. リフトを使用してルーターを取り付けた場合は、リフトをラックから離します。
  10. ルーターの位置合わせを確認します。ラックの両側の取り付けネジが揃い、ルーターが水平になるようにする必要があります。ネジを締めます。
  11. ラックの背面支柱の間に安全拘束具を挿入します。シャーシの上部に置き、ラックの穴に合わせます。
  12. 開いているフランジ穴とラック穴に 6 本の取り付けネジを挿入して、拘束具をラックに取り付けます。ネジを締めます。
