MX10004ルーターを外部デバイスに接続する

2 つの管理ポートを使用して、ジュニパーネットワークス MX10004 ルーターを管理できます。また、ルーティングおよびコントロールボード(RCB)のコンソールポートを使用してアウトオブバンド管理を行うこともできます。

このセクションのトピックでは、MX10004 ルーターを外部管理デバイスに接続する方法について説明します。

MX10004ルーターをネットワークに接続して帯域外管理

使用可能な適切なケーブルがあることを確認します。 MX10004 ルーターの管理ポートのピン割り当ておよび MX10004 ルーターの管理コンソールへの接続を参照してください。

専用の管理チャネルを使用して、MX10004ルーターを監視および管理できます。各MX10004 RCBには、銅線接続用の10/100/1000BASE-T RJ-45ポートと、ファイバー接続用の1ギガビットイーサネット(GbE)スモールフォームファクタープラガブル(SFP)ポートの2つの管理ポートがあります。管理ポートを使用して、RCB をネットワークに接続し、帯域外管理を行います。

メモ：

管理ポートを使用してMX10004に正常に接続する前に、管理ポートを設定する必要があります。管理ポートを使用して、MX10004の初期設定を実行することはできません。 MX10004ルーターの初期設定の実行を参照してください。

アウトオブバンド管理のためにMX10004ルーターをネットワークに接続するには:

ケーブルの一方の端を、RCB の 1 つの 2 つの管理ポート(MGNT のラベルが付いた)のいずれかに接続します。
ケーブルのもう一方の端を管理ルーターに接続します。

図1:MX10004をネットワークに接続して帯域外管理 Connect an MX10004 to a Network for Out-of-Band Management

MX10004 ルーターを管理コンソールに接続する

MX10004 ルーターには、RJ-45 コネクタ付きのコンソールポートがあります。コンソールポートを使用して、デバイスを管理コンソールまたはコンソールサーバーに接続します。

開始する前に、RJ-45-to-DB-9 ロールオーバーケーブルが利用可能であることを確認してください。

メモ：

ラップトップまたはPCにDB-9コネクタピン(プラグ)がなく、ラップトップまたはPCをMX10004ルーターに直接接続する場合は、次の組み合わせを使用します。 RJ-45 ケーブルと RJ-45-DB-9 アダプタ、および USB-to-DB-9 プラグアダプタの両方を使用します。USB-to-DB-9 プラグアダプターを用意する必要があります。

メモ：

デバイスパッケージの一部として、DB-9 アダプターに RJ-45 コンソールケーブルを含めることはなくなりました。コンソールケーブルとアダプターがデバイスパッケージに含まれていない場合、または別の種類のアダプターが必要な場合は、次のものを別途注文できます。

RJ-45 - DB-9 アダプタ(JNP-CBL-RJ45-DB9)
RJ-45 ー USB-A アダプター(JNP-CBL-RJ45-USBA)
RJ-45 - USB-C アダプタ(JNP-CBL-RJ45-USBC)

RJ-45 to USB-A または RJ-45 to USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

MX10004 ルーターを管理コンソールに接続するには:

イーサネットケーブルの一端をコンソールポート(CONとラベル付け)に接続します。
イーサネットケーブルのもう一方の端をコンソールサーバー(図2を参照)または管理コンソール(図3を参照)に接続します。

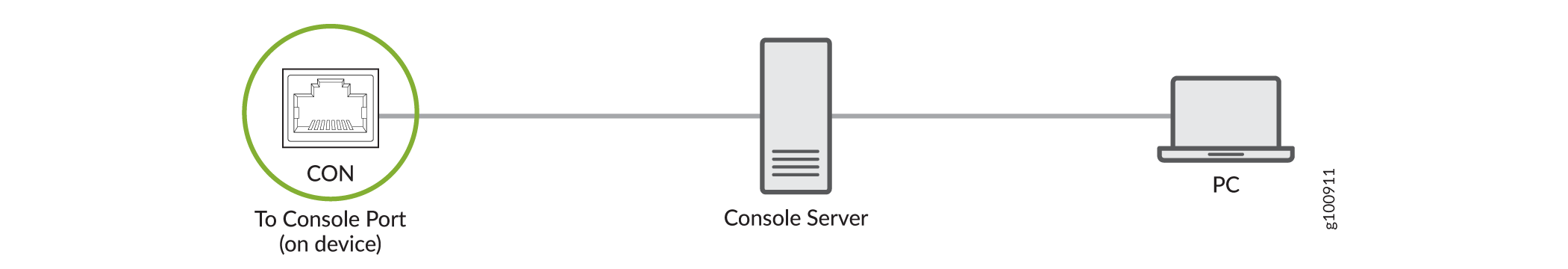

図2:コンソールサーバー Connect the MX10004 Router to a Management Console Through a Console Server

を介してMX10004ルーターを管理コンソールに接続する

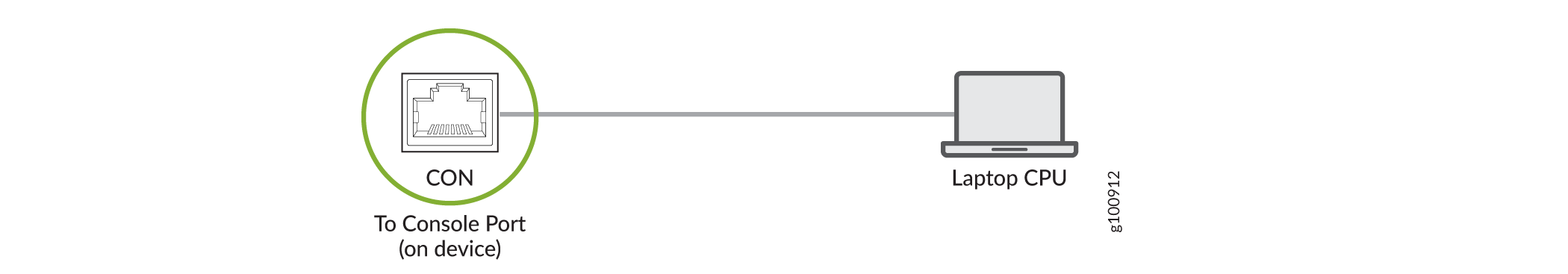

図3:MX10004ルーターを管理コンソール Connect the MX10004 Router Directly to a Management Console

に直接接続する
