EX4400拡張モジュールのメンテナンス

EX4400スイッチから拡張モジュールを取り外す

EX4400スイッチから拡張モジュールを取り外す前に、以下を行ってください。

  • ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。

  • 拡張モジュールにトランシーバが取り付けられている場合は、拡張モジュールを取り外す前にトランシーバを取り外します。トランシーバを取り外す手順については、 トランシーバのメンテナンスを参照してください。

  • 次の部品と工具が揃っていることを確認します。

    • No.2 プラス(+)ねじ回し(付属)

    • 帯電防止袋または帯電防止マット(付属していません)

    • ESD接地ストラップ(付属していません)

    • 交換用の拡張モジュールまたは空の拡張モジュールスロットのカバー

EX4400スイッチの拡張モジュールは、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、拡張モジュールの取り外しや交換を行うことができます。

注意：

シャーシに物や物質が侵入するリスクを軽減し、スイッチを最適に冷却できるように、交換用の拡張モジュールまたは空のモジュール スロットにカバーを取り付けることを推奨します。

拡張モジュールを削除するには:

  1. 次の CLI コマンドを発行して、拡張モジュールをオフラインにします。
  2. 手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
  3. 拡張モジュールの前面プレートにある両方の非脱落型ネジを指で緩めます。指を使って非脱落型ネジを緩めることができない場合は、ドライバを使用します。
    注意：

    拡張モジュールの前面プレートを持って、モジュール スロットから拡張モジュールを引き抜かないでください。
  4. 拡張モジュールのイジェクタ ハンドルまたは非脱落型ネジの両方を持ち、拡張モジュールを慎重に手前に引いてモジュール スロットから引き出します(図 1、図 2、および図 3 を参照)。

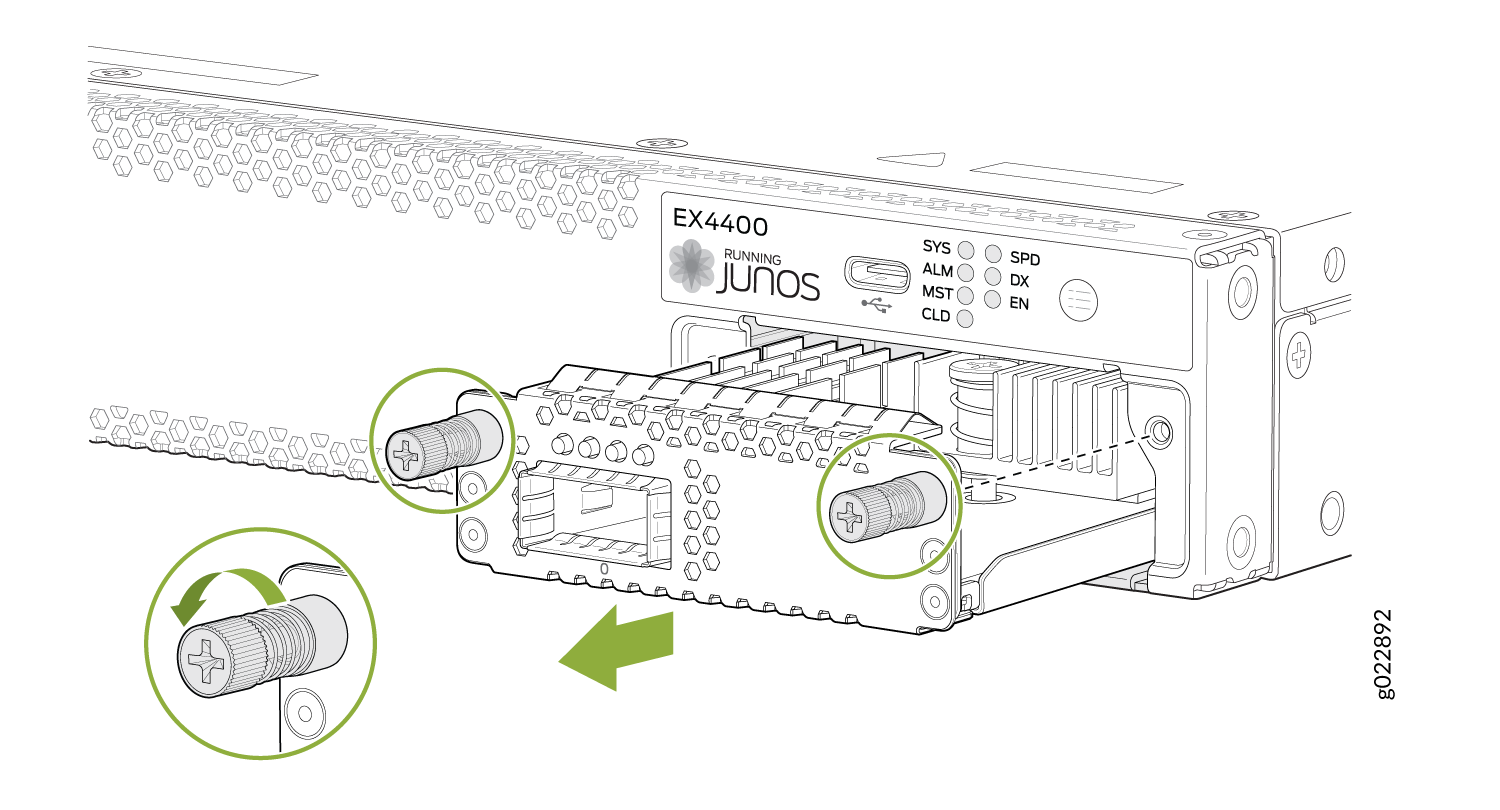

    図 1:EX4400 スイッチ Installing or removing a module from a Juniper Networks EX4400 switch, showing screws to tighten or loosen.から 1x100GbE QSFP28 拡張モジュールを取り外す

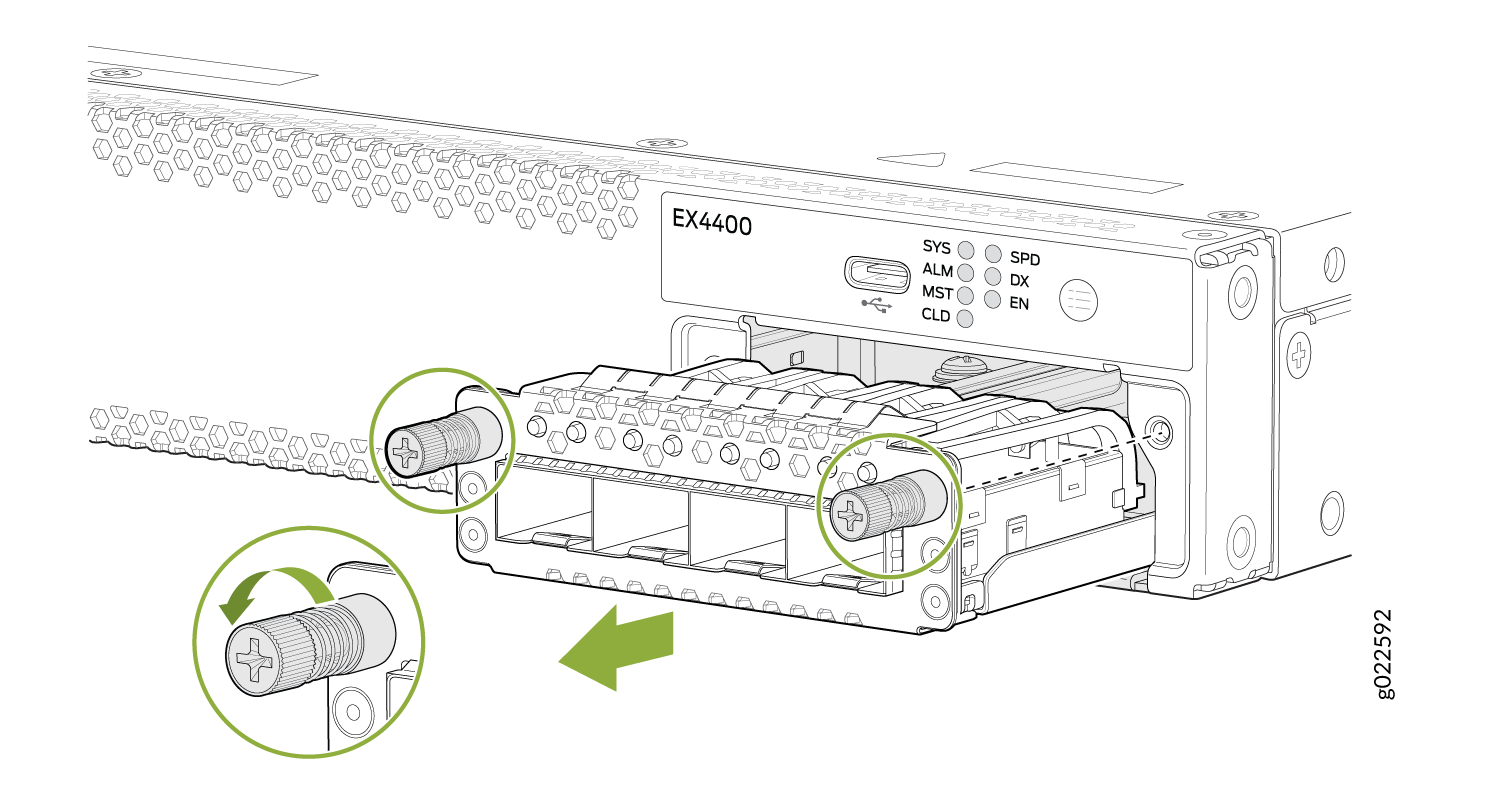

    図 2:EX4400 スイッチ Module installation on EX4400 network switch with green arrows showing screw direction for securing or releasing the transceiver.から 4x10GbE SFP+ 拡張モジュールを取り外す

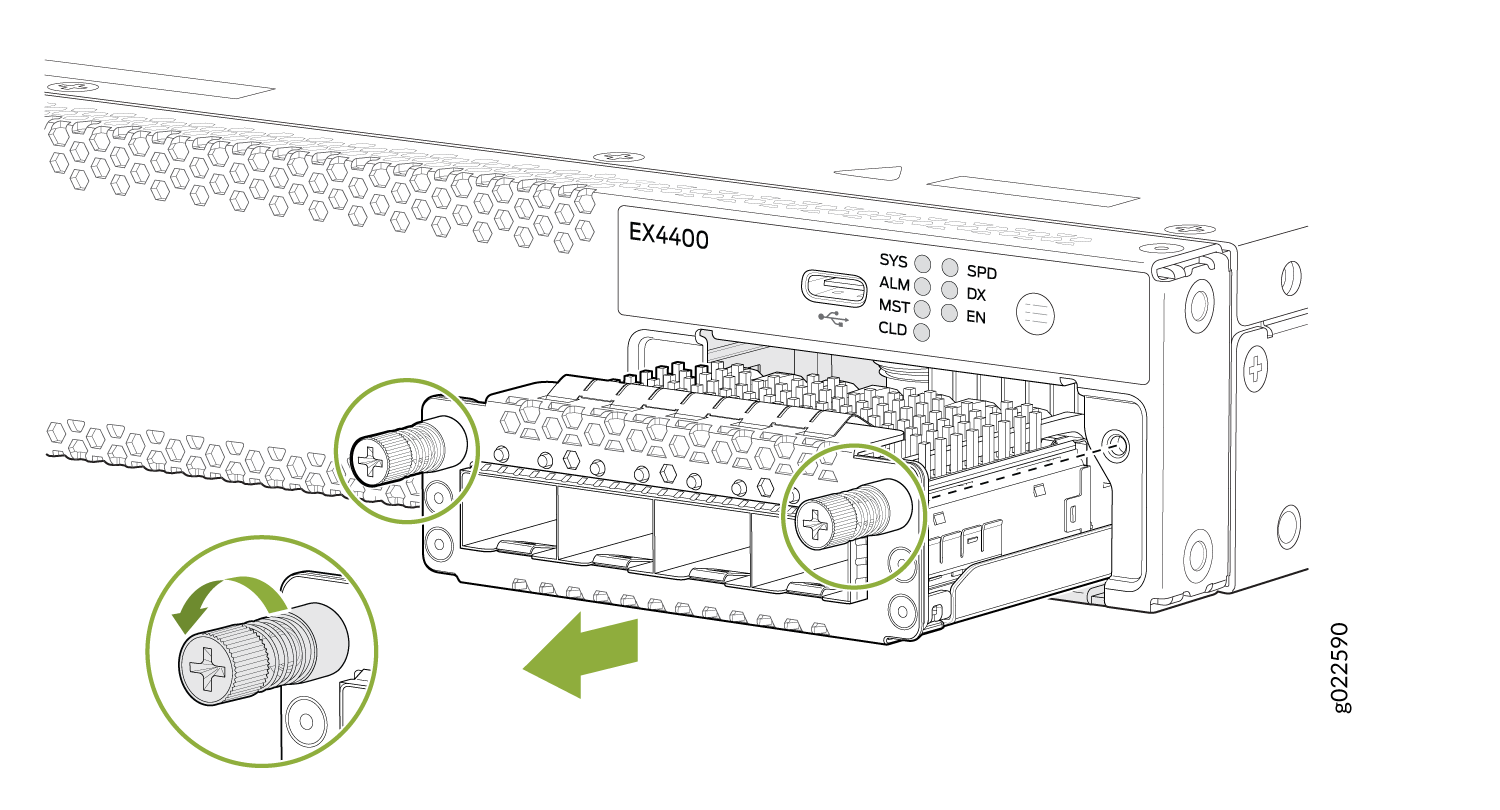

    図 3:EX4400 スイッチ Installing or removing a module from a Juniper EX4400 switch with green arrows showing screw rotation and module movement.から 4x25GbE SFP28 拡張モジュールを取り外す
  5. 延長モジュールは、帯電防止袋に入れるか、安定した平らな面に敷いた静電気防止マットの上に置きます。
  6. 拡張モジュールを交換しない場合は、空のスロットにカバーを取り付けます。
    手記：

    拡張モジュールを取り外した後、少なくとも 10 秒待ってから拡張モジュールを取り付けます。10 秒以上待たないと、拡張モジュールのインターフェイスが起動しないことがあります。

EX4400スイッチに拡張モジュールを取り付ける

スイッチに拡張モジュールを取り付ける前に、以下を行ってください。

  • ESD による損傷を防ぐために必要な対策を講じているか確認します( 静電放電による損傷の防止を参照)。

  • 次の部品と工具が揃っていることを確認します。

    • No.2 プラス(+)ねじ回し(付属)

    • ESD接地ストラップ-付属していません(接地ストラップがない場合は、次の手順のステップ1で説明されている代替の接地方法に従います)。

EX4400スイッチのフロント パネルに拡張モジュールを取り付けることができます。EX4400スイッチの拡張モジュールは、ホットリムーブ可能なFRU(ホットインサート可能なユニット)です。スイッチの電源をオフにせずに、拡張モジュールを取り外して交換できます。

手記：

拡張モジュールは出荷構成に含まれていません。購入する場合は、別途注文して登録する必要があります ( ベースインストールデータの更新を参照)。

拡張モジュールをインストールするには:

  1. 手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。

    接地ストラップがない場合、片方の手で帯電防止袋内の延長モジュールを持ち、もう片方の手でスイッチの露出しているベアメタルに触れて、自分自身とコンポーネントを静電気します。

  2. 拡張モジュール スロットにカバーが付いている場合は、指を使ってカバーの両方のネジを緩めます。指でネジを緩めることができない場合は、ドライバーを使用してください。両方のネジを持ち、カバーを外側にそっと引き、後で使用するために保管しておきます。
    手記：

    拡張モジュールを取り外して別の拡張モジュールを取り付ける場合は、拡張モジュールを取り外してから少なくとも 10 秒待ってから、新しい拡張モジュールまたは同じ拡張モジュールを取り付けます。10 秒以上待たないと、拡張モジュールのインターフェイスが起動しないことがあります。
  3. モジュールのコンポーネント、ピン、リード線、またははんだ接続部に触れないように注意して、拡張モジュールを袋から取り出します。
    注意：

    拡張モジュールをスイッチ シャーシのスロットに挿入する前に、拡張モジュールが正しく位置合わせされていることを確認してください。位置がずれていると、ピンが曲がり、拡張モジュールが使用できなくなる可能性があります。
  4. 両手を使ってモジュールを空のスロットに置き、完全に装着されるまでゆっくりとスライドさせます。
  5. 指またはドライバを使用して、両方の非脱落型ネジを締めます(図4、図5、および図6を参照)。

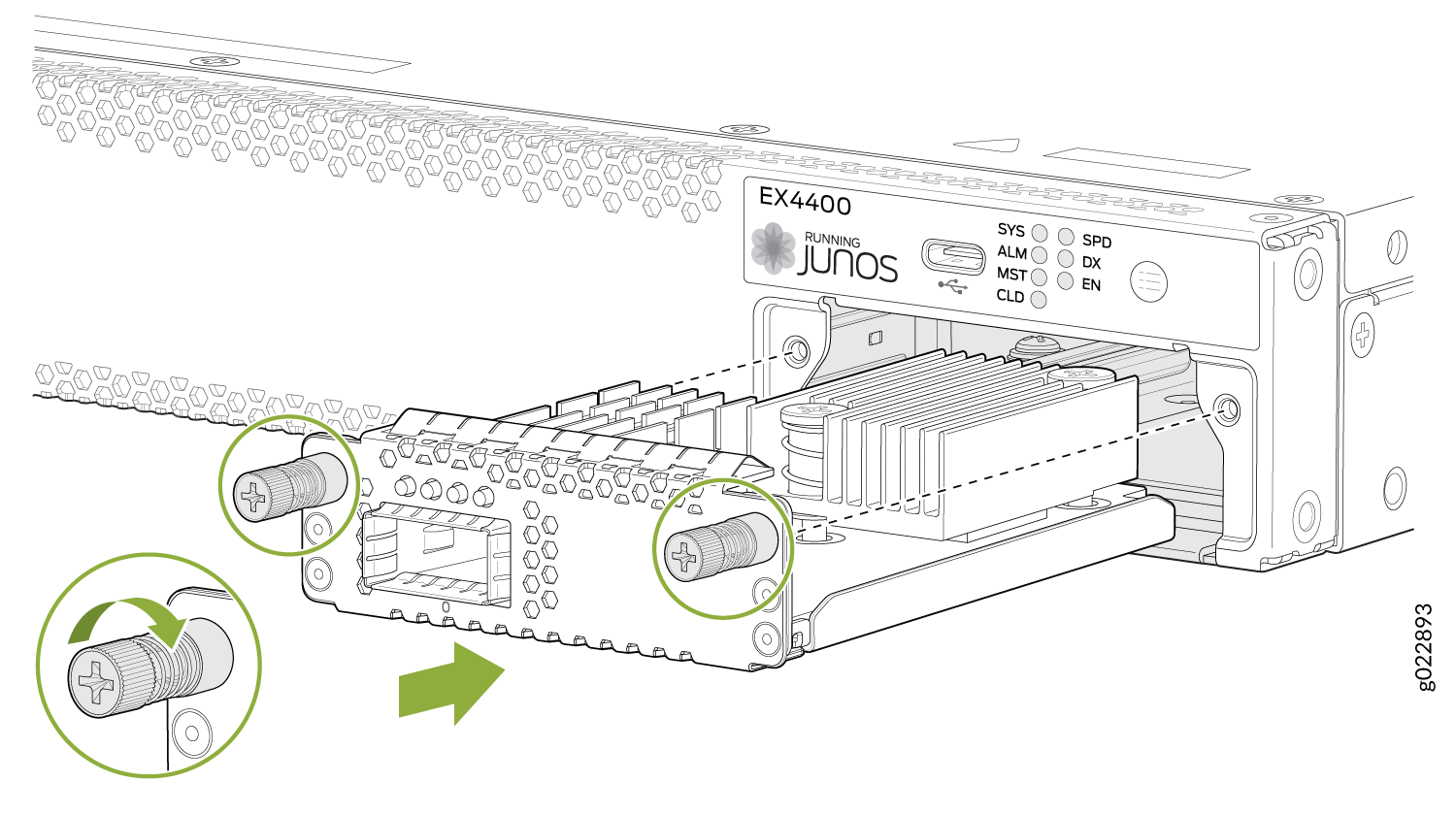

    図 4:EX4400 スイッチ Module installation or removal in Juniper EX4400 switch with green arrows indicating screw positions and rotation direction. に 1x100GbE QSFP28 拡張モジュールを取り付ける

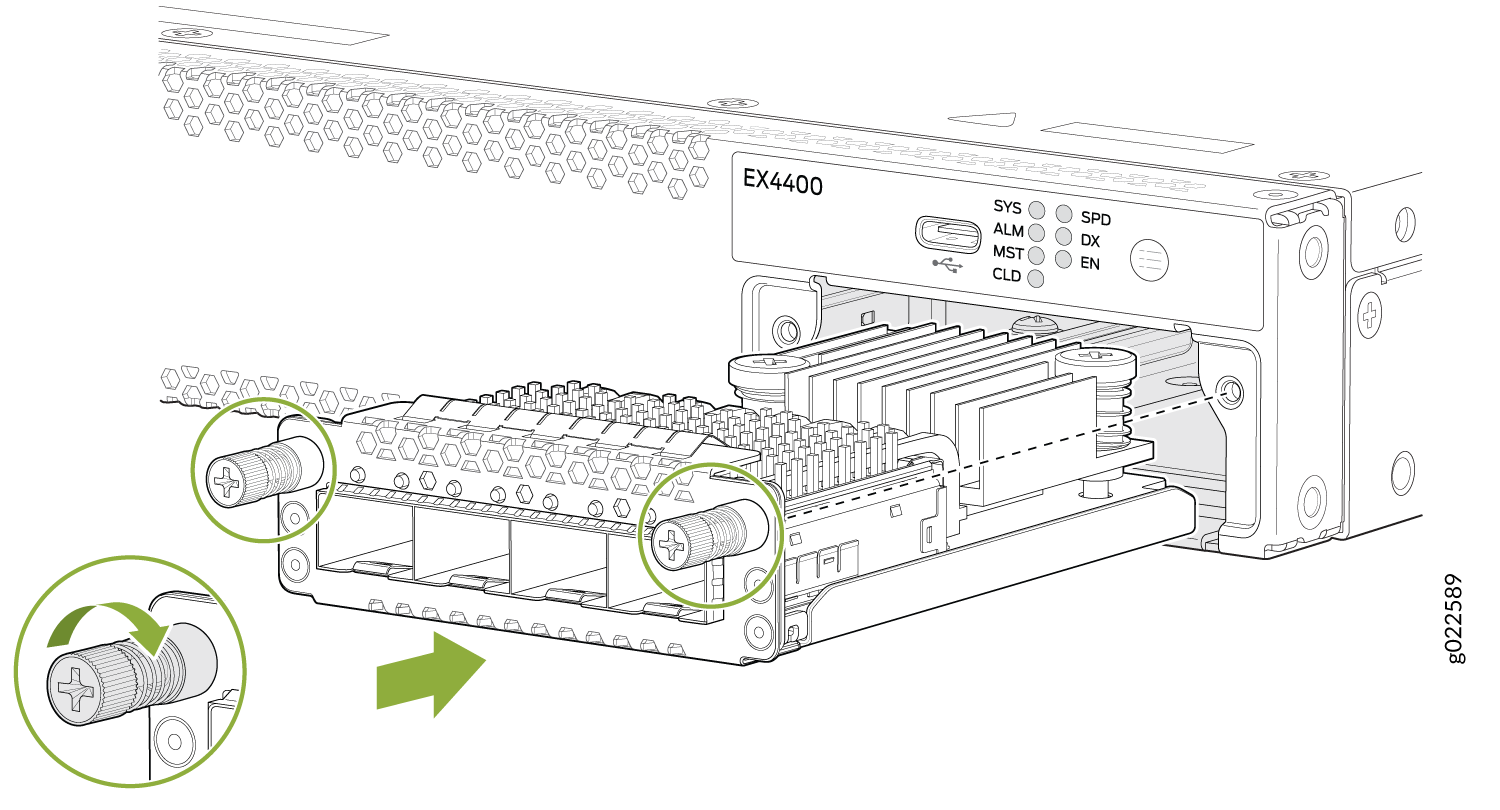

    図 5:EX4400 スイッチ Installing or removing a fan module from a Juniper EX4400 switch; screws highlighted in green, arrow shows module movement direction. に 4x10GbE SFP+ 拡張モジュールを取り付ける

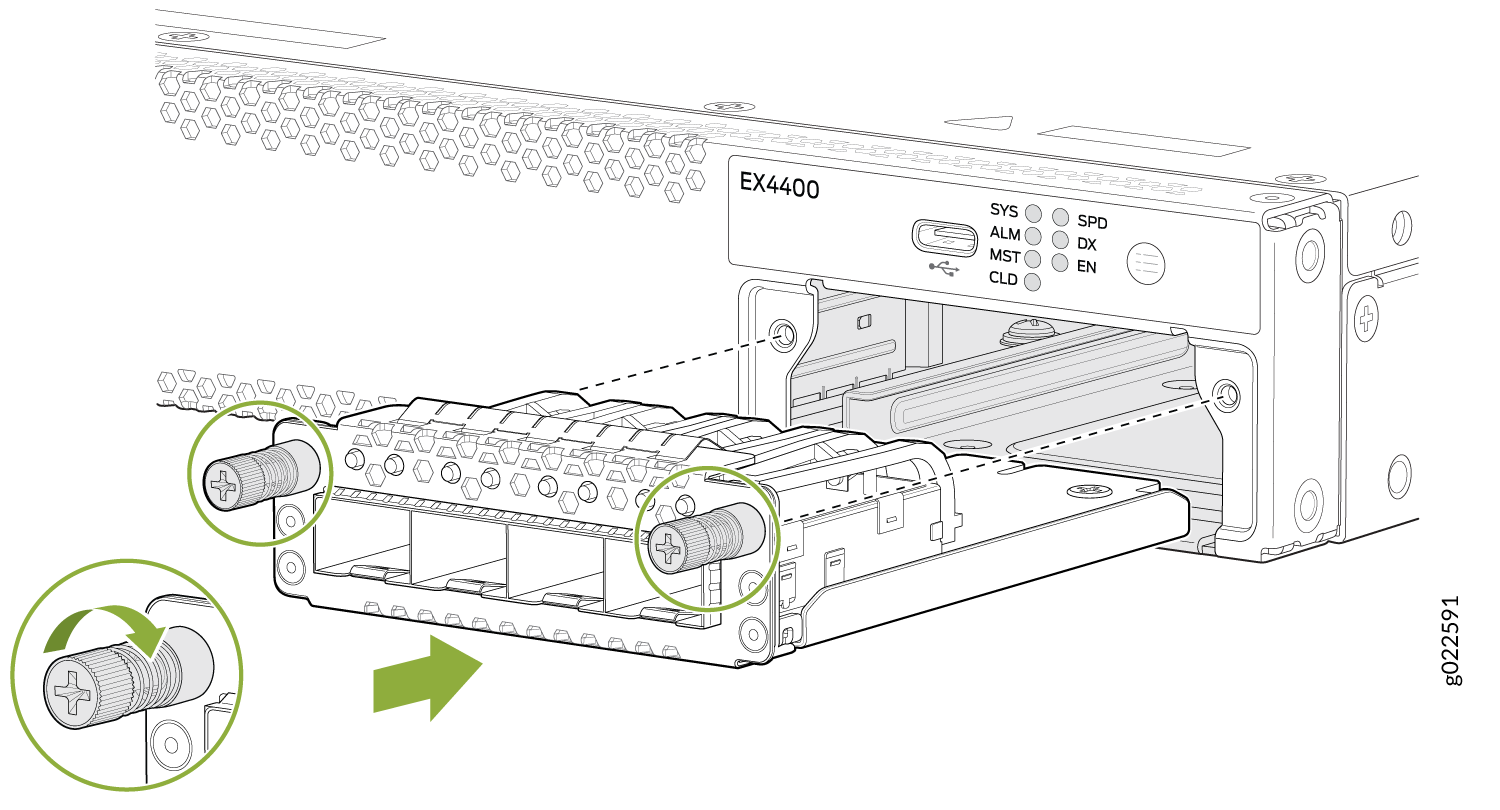

    図 6:EX4400 スイッチ Removing or installing a module in a Juniper Networks EX4400 switch with emphasis on screws and steps using green arrows and circles.への 4x25GbE SFP28 拡張モジュールの取り付け
手記：

ジュニパーJ-Careサービス契約を結んでいる場合は、ハードウェアコンポーネントの追加、変更、またはアップグレードを https://www.juniper.net/customers/support/tools/updateinstallbase/ で登録してください。そうしないと、交換部品が必要な場合に大幅な遅延が発生する可能性があります。この注意事項は、既存のコンポーネントを同じタイプのコンポーネントで置き換える場合には適用されません。
