項目一覧


EX4100-Fスイッチの設置

このトピックでは、EX4100-Fスイッチを設置する手順について説明します。

EX4100-Fスイッチを開梱します

ジュニパーネットワークスでは、EX4100-Fスイッチを発泡スチロール梱包材で梱包した段ボール箱で出荷しています。カートンにはアクセサリーコンパートメントがあります。

注意：

輸送用ダンボールはEX4100-Fスイッチを完全に保護します。設置の準備が整うまで、スイッチはカートンに安全に保管してください。

スイッチを開梱するには、次の手順に従います。

  1. 輸送用ダンボール箱は、設置場所にできるだけ近い、システム・コンポーネントを取り外すのに十分なスペースがあるステージング・エリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用ダンボール箱の上部フラップを開きます。
  4. スイッチを固定している梱包材を引き出します。
  5. 受け取った部品を、カートンに貼付されたラベルの在庫と照らし合わせて確認します(EX4100-Fスイッチのパッキングリストを参照してください)。
  6. 後でスイッチを移動または輸送する必要が生じる場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。

EX4100-Fスイッチの包装内容明細書

スイッチ出荷には、梱包リストが含まれています。スイッチと一緒に受け取った部品を、梱包リストのアイテムと照合してください。パッキングリストには、部品番号が指定され、注文の各部品の説明が記載されています。出荷される部品は、ご注文のスイッチ モデルと一致します( EX4100およびEX4100-Fスイッチ モデルを参照)。

梱包リストに記載された部品が不足している場合は、カスタマーサービス担当者にご連絡いただくか、米国またはカナダからジュニパーカスタマーケアに電話(1-888-314-5822)でお問い合わせください。フリーダイヤル番号のない国での国際電話または直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

見る：

  • 表1は、EX4100-F-12PおよびEX4100-F-12Tモデルに提供されるコンポーネントのインベントリを示しています。

  • 表2は、EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48Tモデルに付属するコンポーネントのインベントリを示しています。

表1:EX4100-F-12PおよびEX4100-F-12Tモデルに付属するコンポーネントのインベントリ

コンポーネント

量

スイッチ

1

電源アダプター

1

地理的な場所に適したAC電源コード

1

SFPポート用ダストカバー

8 プリインストール

ドキュメントロードマップ/保証書

1

ジュニパーネットワークス製品保証

1

エンドユーザー使用許諾契約書

1
表2:EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48Tモデルに付属するコンポーネントのインベントリ

コンポーネント

量

ファンと電源を内蔵したスイッチ

1

地理的な場所に適したAC電源コード

1

AC 電源コード リテーナ

1

SFPポート用ダストカバー

8 プリインストール

取り付けブラケット(2 ポスト)

2

ゴム足

4

ドキュメントロードマップ/保証書

1

ジュニパーネットワークス製品保証

1

エンドユーザー使用許諾契約書

1

基本インストール データの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベース データを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

EX4100-Fスイッチをラックまたはキャビネットの2つのポストに取り付けます

ラック内の 2 本の支柱にスイッチを取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2(付属していません)。

  • シャーシをラックに固定するためのネジ(付属していません)。

EX4100-Fスイッチは、19インチの2つのポストに取り付けることができます。ラックまたはキャビネット(スイッチに付属の前面取り付けブラケットを使用)。(このトピックの残りの部分では、ラックまたはキャビネットを意味するラックを使用します。

手記：

また、別売りの 4 ポスト ラック取り付けキットに付属の取り付けブラケットを使用して、4 ポスト ラックの 4 ポストにスイッチを取り付けることもできます。 EX4100-F スイッチをラックまたはキャビネットの 4 支柱に取り付けるを参照してください。
手記：

1 人がスイッチを持ち上げ、もう 1 人がスイッチをラックに固定する必要があります。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラック内の 2 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4100-F スイッチの開梱を参照してください)。

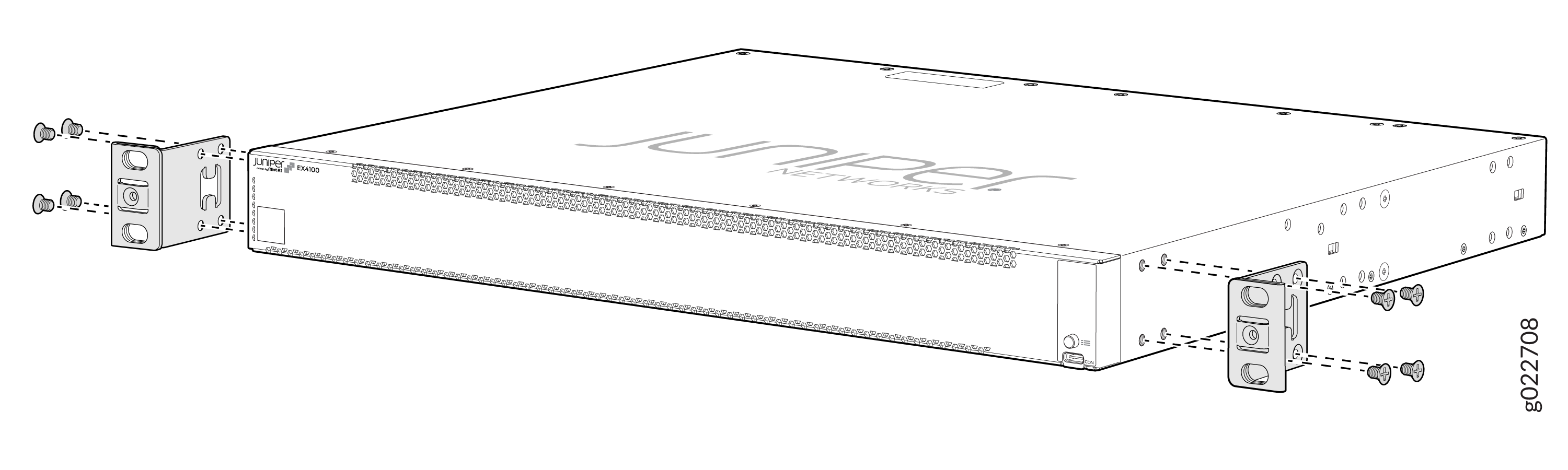

    図1:EX4100-Fシャーシとフロントマウントブラケット EX4100-F Chassis with Front-Mounting Brackets
  2. スイッチを平らで安定した面に置きます。
  3. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴をラックまたはキャビネット レールのネジ穴に合わせます。各取り付けブラケットの一番下の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。図 2 を参照してください。

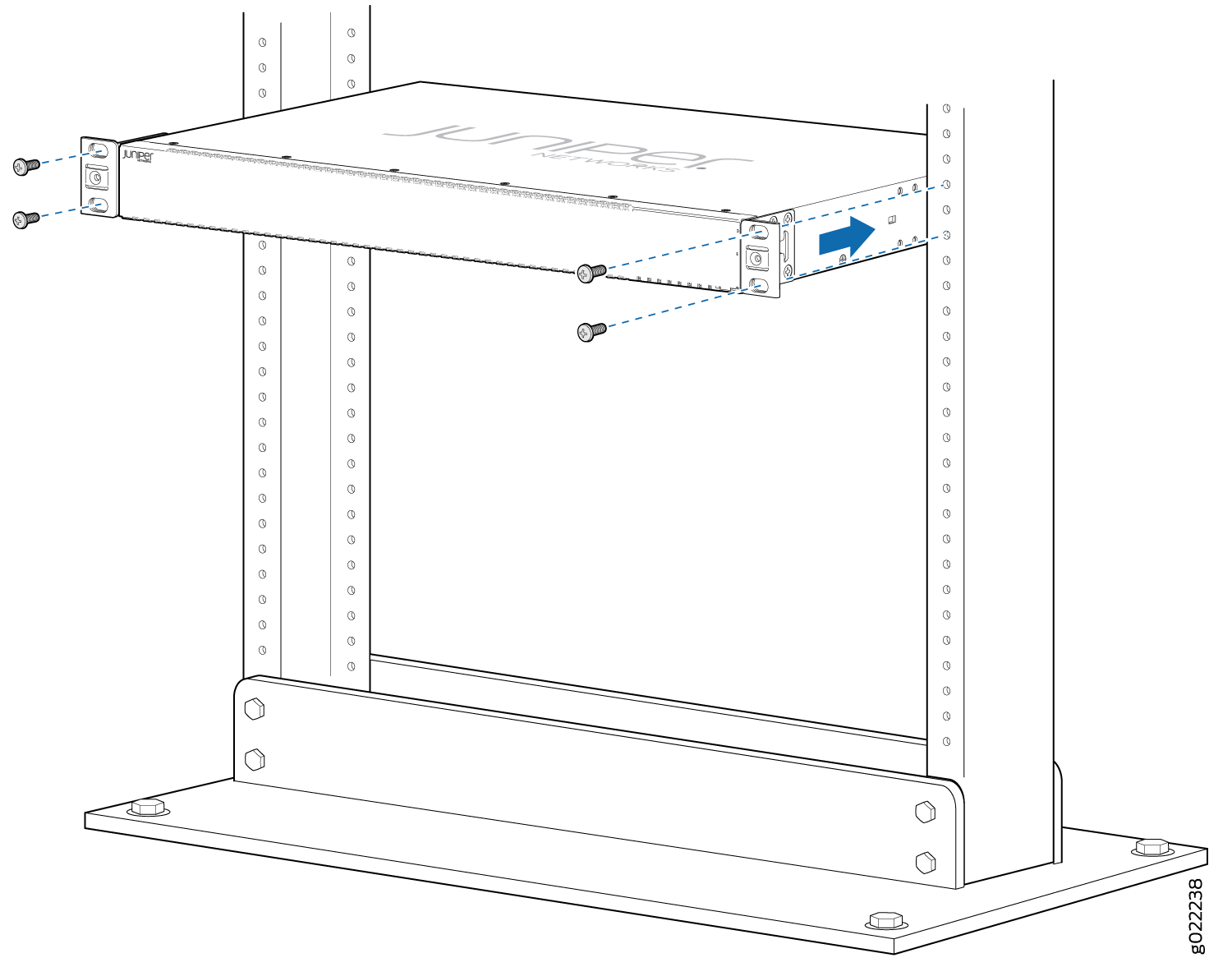

    図 2:ラック Mounting the Switch on Two Posts of a Rackの 2 支柱へのスイッチの取り付け
  4. もう 1 人に適切なネジを使用して、スイッチをラックに固定してもらいます。ネジを締めます。
  5. ラックの片側にあるすべてのネジが反対側のネジと揃っていることを確認して、スイッチのシャーシが水平であることを確認します。

EX4100-Fスイッチをラックまたはキャビネットの4つのポストに取り付けます

ラック内の 4 本の支柱にスイッチを取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2

  • フラットヘッド 4x6 mm プラス取り付けネジ 12 本(4 ポスト ラック取り付けキットに付属)

  • 1 組のサイドマウント レール(4 ポスト ラック取り付けキットに付属)

  • 背面取り付けブレード 1 組(4 ポスト ラック取り付けキットに付属)

  • シャーシと背面取り付けブレードをラックに固定するためのネジ(付属していません)

EX4100-Fスイッチは、19インチの4ポストに取り付けることができます。ラックまたはキャビネット(別売りの 4 ポスト ラック取り付けキットを使用)。(このトピックの残りの部分では、ラックまたはキャビネットを意味するラックを使用します。

手記：

4 ポスト ラックの埋め込み位置にスイッチを取り付ける必要がある場合は、別売りの 4 ポスト ラック取り付けキットに含まれている 2 インチの埋め込み式前面取り付けブラケットを使用できます。
手記：

1 人がスイッチを持ち上げ、もう 1 人がスイッチをラックに固定する必要があります。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラック内の 4 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4100-F スイッチの開梱を参照してください)。
  2. スイッチを平らで安定した面に置きます。
  3. 図 3 に示すように、サイド取り付けレールをスイッチ シャーシのサイド パネルに沿って位置合わせし、12 本の 4x6 mm プラス フラットヘッド取り付けネジを差し込んで締め、サイド パネルをスイッチ シャーシの両側に固定します。
    図 3:スイッチ シャーシ Attaching the Side Mounting Rail to the Switch Chassisへの側面取り付けレールの取り付け
  4. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、側面取り付けレールの穴をラックの前面支柱のネジ穴に合わせます。両方の前面取り付けブラケットの一番下の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。図 4 を参照してください。
    図 4:ラック Mounting the Switch to the Front Posts in a Rackの前面支柱へのスイッチの取り付け
  5. 2 人目の担当者に、ラックに適したネジを使用して、スイッチの前面をラックに固定してもらいます。
  6. 背面取り付けブレードを側面の取り付けレールにスライドさせます。図 5 を参照してください。
    図 5:背面取り付けブレードを側面取り付けレールにスライドさせる Sliding the Rear-Mounting Blades into the Side Mounting Rails
  7. ラックに適したネジを使用して、背面取り付けブレードを背面支柱に取り付けます。ネジを締めます。
    図6:ラックChassis Fully Installed in the Rackに完全に取り付けられたシャーシ
  8. ラック前面のすべてのネジがラック背面のネジと合っていることを確認して、スイッチのシャーシが水平になっていることを確認します。

EX4100-Fスイッチをラックまたはキャビネットの埋め込み位置に取り付けます

EX4100-Fスイッチをラックまたはキャビネットに取り付けて、スイッチがラックの前面からラック内に2インチ埋め込まれるようにすることができます。別売りの 4 ポスト ラック取り付けキットに含まれている 2 インチの埋め込み式前面取り付けブラケットを使用して、スイッチを埋め込み位置に取り付けることができます。

スイッチを凹んだ位置に取り付ける理由としては、次のようなものがあります。

  • スイッチをキャビネットに取り付けており、スイッチが埋め込みていない限り、キャビネットのドアは完全には閉まりません。

  • 取り付けるスイッチのアップリンク ポートにトランシーバが取り付けられており、アップリンク ポートのトランシーバがスイッチの前面から突き出ています。

EX4100-Fスイッチを19インチ内のくぼんだ位置に取り付ける前に。4 ポスト ラック:

次の部品と工具が揃っていることを確認します。

  • No.2 プラス(+)ドライバ(付属していません)

  • 取り付けブラケットをラックに固定するための 8 本のネジ(付属していません)

  • ESD接地ストラップ(付属していません)

  • ラックの前面支柱から埋め込み位置にスイッチを取り付けるための埋め込み式取り付けブラケット—2(4 支柱ラック取り付けキットに付属)

  • ブラケット アセンブリのサイド レールに埋め込み式取り付けブラケットを取り付けるためのフラット ヘッド 4-40 プラス ネジ—6(4 ポスト ラック取り付けキットに付属)

  • 前面取り付けブラケット アセンブリをシャーシに取り付けるためのフラット ヘッド 4 x 6 mm プラス ネジ—12(4 ポスト ラック取り付けキットに付属)

EX4100-Fスイッチを19インチのフロントポストから埋め込み位置に取り付けるには。4 ポスト ラック:

  1. スイッチをダンボール箱から取り出します(EX4100-F スイッチの開梱を参照してください)。
  2. スイッチを平らで安定した面に置きます。
  3. 手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
  4. 4 ポスト ラック取り付けキットに付属のフラット ヘッド 4-40 プラス ネジを使用して、4 ポスト ラック取り付けキットに付属の埋め込み式取り付けブラケットをサイド レールに取り付けます。
    図 7:埋め込み式取り付けブラケットをサイドレール Attach the Recessed-Mounting Bracket to the Side Railに取り付ける
  5. 埋め込み式取り付けブラケット アセンブリをスイッチのサイド パネルに合わせます。
  6. フラットヘッド 4x6 mm プラスネジを挿入して、埋め込み式取り付けブラケットアセンブリを 4 ポスト ラック取り付けキットに付属のシャーシの位置合わせされた穴に取り付け、ネジを締めます。
    図8:埋め込み式取り付けブラケットアセンブリのスイッチAttach the Recessed-Mounting Bracket Assembly to the Switchへの取り付け
  7. スイッチのどちらの端をラックの前面に配置するかを決定します。ファン モジュールの AIR IN ラベルがコールドアイルの隣に、ファン モジュールの AIR OUT ラベルがホットアイルの隣に来るようにスイッチを配置します。
  8. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴をラックの前面支柱のネジ穴に合わせます。両方の取り付けブラケットの一番下の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。
  9. 2 人目の担当者に、ラックに適した 4 本のネジを使用して、取り付けブラケットをラックに固定してもらいます。ネジを締めます。
    図 9:スイッチをラック Secure the Switch to the Front Posts of a Rackの前面支柱に固定する
  10. 背面取り付けブラケット ブレードを、スイッチ シャーシに取り付けられた埋め込み式取り付けブラケット アセンブリのサイド レールにスライドさせます。
  11. シャーシが水平であることを確認します。背面取り付けブラケットの穴を、ラックの背面支柱のネジ穴に合わせます。両方の取り付けブラケットの下部の穴を、各ラックレールの穴に合わせます。両方の背面取り付けブラケットの下部の穴を前面取り付けブラケットの下部の穴に合わせます。
  12. ラックに適した 4 本のネジを使用して、背面取り付けブラケットをラックの背面支柱に固定します。
    図 10:背面取り付けブラケットを使用して、スイッチをラックの背面支柱に固定する Secure the Switch to the Rear Post of the Rack by Using the Rear-Mounting Brackets
  13. 設置されているスイッチの周囲を見て、スイッチが正しく取り付けられていることを確認します。
    図11:ラックChassis Fully Installed in Rackに完全に取り付けられたシャーシ
  14. 必要に応じて、SFP ポートをダスト カバーで覆います。

EX4100-Fスイッチを壁に取り付ける

スイッチを壁面に取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • 壁取り付けブラケット 2 個(壁取り付けキットに付属)

  • 壁取り付けブラケットネジ 8 本(壁取り付けキットに付属)

  • 取り付けネジ(8-32 x 1.25インチまたはM4 x 30 mm)4本(付属していません)

  • 壁の間柱に直接ネジを締めない場合、最大 34 kg(75 ポンド)を支える定格の中空壁アンカー x 4(付属していません)

  • プラス(+)ねじ回し、No.2

EX4100-F(EX4100-F-24P、EX4100-F-24T、EX4100-F-48P、EX4100-F-48T)スイッチは、別売りの壁取り付けキット(EX-WMK)を使用して壁に取り付けることができます。

1 台または 2 台のスイッチを壁に取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4100-F スイッチの開梱を参照してください)。
  2. 図12に示すように、両側にある4本の壁取り付けブラケットネジを使用して、シャーシの側面に壁取り付けブラケットを取り付けます。
    図 12:スイッチ シャーシ Attaching Wall-Mounting Brackets to a Switch Chassis への壁取り付けブラケットの取り付け
  3. 図 13 に示す位置で、壁取り付けブラケット用の 6 本の取り付けねじを壁に取り付けます
  4. 次の手順に従って、取り付けネジにドリルで穴を開けて取り付けます。
    手記：

    ネジを半分だけ締めて、約1/4インチを残します。ネジの頭と壁の間の距離(6 mm)。
    1. 穴(A)を開け、取り付けネジを取り付けます。
    2. 5.98インチの距離で穴(B)を開けます。(15.2 cm)ネジAから右側に水平線で取り付け、取り付けネジを取り付けます。
    3. 18.67インチの距離で穴(C)を開けます。(47.43 cm)をネジAから下の鉛直線に取り付け、取り付けネジを取り付けます。
    4. 18.67インチの距離で穴(D)を開けます。(47.43 cm)をネジBから下の鉛直に取り付け、取り付けネジを取り付けます。
      図13:取り付けネジMeasurements for Installing Mounting Screws取り付けの測定値
  5. スイッチの前面パネルが右側を向き、取り付けブラケットヘッドの穴が取り付けネジ頭と揃うように、スイッチを壁に当てて置きます。
  6. スイッチシャーシを左または右に少しスライドさせて、スイッチが所定の位置にしっかりと固定されるまで、取り付けネジを取り付けブラケットの穴のチャネルに押し込みます(図14を参照)。
  7. すべての取り付けネジを締めます。
図 14:壁面Mounting the Switch on a Wallへのスイッチの取り付け

EX4100-F-12PおよびEX4100-F-12Tスイッチの取り付け

EX4100-12Pおよび/またはEX4100-12Tスイッチは、机の上、壁の上、机の下または平らな面、鉄の表面/金属壁、ラックの2ポスト、4ポストラックの2ポスト、DINレールに取り付けることができます。

デフォルトの取り付けオプションは机の上にあります。その他の取り付けオプションについては、取り付けキットは別途注文できます。また、すべての取り付けオプションについて、オプションで次のものを使用できます。これらは個別に注文可能な部品です。

手記：

机下取り付けキットと壁取り付けキットが一般的です。

すべての取り付けオプションについて、次のガイドラインに従ってください。

EX4100-F-12PおよびEX4100-F-12Tスイッチを机に取り付ける

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチとその電源アダプターは、机または他の平らな面に取り付けることができます。表面は平らまたは水平である必要があり、傾斜した表面または領域であってはなりません。

手記：

スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

スイッチを机などの平らな場所に取り付けるには、次の手順を実行します。

  1. スイッチとそのアダプタを机または平らな面に置きます。次の画像は、机の上に取り付けられたEX4100-F-12Pスイッチを示しています。同じ手順がEX4100-F-12Tスイッチにも適用されます。
    図15:デスクEX4100-F-12P Switch Mounted on a Deskに取り付けられたEX4100-F-12Pスイッチ
  2. スイッチが机の上または平らな面にしっかりと置かれていることを確認します。

EX4100-F-12PおよびEX4100-F-12Tスイッチを机などの平らな場所の下に取り付ける

次の部品と工具が揃っていることを確認します。

  • 机の取り付けブラケットの下

  • 電源アダプタートレイ

  • 取り付けブラケットをシャーシに取り付けるための 6 本の M4 ネジ。

  • プラス(+)ねじ回し、No.2(取り付けキットには含まれていません)

  • スイッチと電源アダプタートレイを取り付けるための M4 x L15 mm ネジ 7 本。

    • 取り付けスイッチ用ネジ - 4個

    • 電源アダプタートレイを取り付けるためのネジ - 3個

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチと電源アダプターを机やその他の平らな面の下に取り付けることができます。これを行うには、取り付けブラケットをシャーシに取り付け、机の下の表面に固定します。電源アダプターの場合は、ネジを使用して電源アダプタートレイを机の下の表面に固定します。

手記：

熱冷却のために、スイッチの周囲全体に 6 インチのクリアランスを確保します。
手記：

机または平らな面は、ネジをしっかりと保持するのに適している必要があります。
手記：

スイッチ上部の通気口をふさがないでください。通気口をふさぐと、スイッチのシャーシが過熱する可能性があります。

ネジを使用してスイッチを机の下またはその他の平らな面の下に取り付けるには、次の手順を実行します。

  1. 6本のM4ネジ(両側に3本ずつ)を使用して、取り付けブラケットをシャーシに取り付けます。
    図16:6本のM4ネジ(両側に3本ずつ)を使用して、取り付けブラケットをシャーシに組み立てます。 Technical drawing of a network switch with mounting brackets attached using screws. Front panel shows Ethernet ports, labels, and QR code.
  2. 4本(7本のうち)のM4xL15mmネジを使用して、スイッチを机の下に固定します。
    図17:スイッチと電源アダプタートレイを机のTechnical drawing of a Juniper Networks device with dimensions in inches and centimeters, showing top and side views.の下に取り付けるための取り付けネジを取り付けるための測定値
    図18:4本のM4xL15mmネジを使用して机の下に固定されたスイッチExploded view of Juniper Networks EX4100-F-12T switch mounted under a desk using brackets and screws, showing ports and indicators.
  3. 電源アダプターを電源アダプタートレイに取り付けます。電源アダプタトレイへの電源アダプタの取り付けを参照してください。
  4. 3本のM4xL15mmネジを使用して、電源アダプターを机の下に固定します。
    図19:3本のM4xL15mmネジを使用して机の下に固定された電源アダプタートレイ Installing Juniper Networks EX4100-F-12T switch with bracket and screws on a rack or surface.
    図20:デスクJuniper Networks EX4100-F-12T switch mounted with hardware and screws; features Ethernet ports, status indicators, and QR code.の下に取り付けられたスイッチと電源アダプタートレイ

ラックの 2 つのポストに EX4100-F-12P スイッチと EX4100-F-12T スイッチを取り付ける

次の部品と工具が揃っていることを確認します。

  • 2 ポスト ラック取り付けイヤー x 2

  • 左右の取り付け耳を組み立てるための8本のM4ネジ。

  • 電源アダプター トレイをスイッチ シャーシに取り付けるための 3 本の M4 ネジ。

  • プラス(+)ねじ回し、No.2(2 ポスト ラック取り付けキットには付属していません)。

  • スイッチをラックに取り付けるためのネジ(付属していません)。

  • 電源アダプター トレイ(2 ポスト ラック取り付けキットに付属していますが、2 ポスト ラック取り付けイヤー キットには付属していません。

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、2ポストラックの2ポストまたは4ポスト19インチの2ポストに取り付けることができます。別売りの 2 ポスト ラック取り付けキットに付属の取り付けイヤーとネジを使用してラックに入れます。このトピックの残りの部分では、ラックをラックまたはキャビネットの意味で使用します。

2 ポスト ラック取り付けキットには 3 つのタイプがあります。

  • RMK(ラック取り付けキット)- 電源アダプタートレイ付きのもの

  • RME(ラックマウントイヤー):ラックマウントイヤーまたは前面取り付けブラケットのみがあり、電源アダプタートレイがないもの。

  • PAT(電源アダプタートレイ) - 電源アダプタートレイは別途注文でき、RMEキットと一緒に取り付けることができます。

手記：

スイッチの上部に 3RU のスペースを確保し、スイッチの周囲に 6 インチのスペースを確保します。

2 ポスト ラックの 2 ポストまたは 4 ポスト ラックの 2 ポストにスイッチを取り付けるには、次の手順に従います。

  1. 電源アダプタ トレイをスイッチ シャーシに取り付けます。スイッチ シャーシへの電源アダプタ トレイの取り付けを参照してください。この手順は、2 ポスト ラック取り付けイヤー キットを使用してスイッチを設置する場合には適用されません。
  2. 電源アダプターを電源アダプタートレイに取り付けます。電源アダプタトレイへの電源アダプタの取り付けを参照してください。この手順は、2 ポスト ラック取り付けイヤー キットを使用してスイッチを設置する場合には適用されません。
  3. 次の図に示すように、シャーシの両側にある 4 本の M4 ネジを使用して 2 ポスト取り付けイヤーを固定します。
    図 21: 2 ポスト取り付けイヤーJuniper Networks EX4100-F-12P switch with mounting brackets being attached for rack installation using screws.固定します

    次の図は、スイッチ シャーシに取り付けられた電源アダプタ トレイの図です。ラックマウントイヤーをスイッチシャーシに取り付け、電源アダプタートレイを取り付けます。

    図22:電源アダプタートレイ(PAT)Installation diagram for a Juniper Networks EX4100-F-12T switch rack mount kit showing bracket placement and screw attachment.の取り付け

    次に、RMK を使用する場合にスイッチ シャーシに取り付けられた電源アダプタ トレイの図を示します。

    図 23:スイッチ シャーシ Juniper Networks EX4100-F-12P PoE plus switch front panel with ports, indicators, and rack mounting brackets.に取り付けられた電源アダプター トレイ
  4. 1 人でデバイスの側面をつかんで持ち上げ、ラックに置きます。
  5. 図に示すように、各取り付けブラケットの下部の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。
    図 24:電源アダプター付きのスイッチの 2 ポスト ラック Diagram of Juniper EX4100-F-12Poe+ network switch installation in a rack with ports visible and secured with screws.への取り付け
  6. 次の図は、RMK または PAT キットを RME キットとともに使用する場合に、電源アダプター トレイが取り付けられた状態で、2 ポスト ラックの 2 ポストまたは 4 ポスト ラックの 2 ポストに取り付けられたスイッチを示しています。
    図 25:電源アダプター トレイのないスイッチの 2 ポスト ラック Juniper Networks EX4100-F switch being mounted into a rack with brackets and screws; green arrow indicates installation alignment.への取り付け
  7. 2人目の人に、位置合わせされた2つの穴のそれぞれに取り付けネジを取り付けてもらいます。取り付けネジを締めます。
  8. 2 本目のネジを各取り付け耳に取り付けます。
  9. ラックの片側の取り付けねじが反対側の取り付けねじと揃っていること、およびデバイスが水平であることを確認します。

EX4100-F-12PおよびEX4100-F-12Tスイッチを壁に取り付ける

スイッチを壁に取り付ける前に、壁取り付けキットに次の部品が揃っていることを確認してください。

手記：

スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

手記：

EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、高さ2メートル以下の壁に取り付けることができます。

  • 壁取り付け用ブラケット 2 個

  • 壁取り付けブラケットを取り付けるためのネジ – M4 ネジ 6 本(片側 3 本)

  • 電源アダプタートレイ;電源アダプタートレイをスイッチに取り付けるための M4 ネジ 3 本

  • プラス(+)ねじ回し、No.2(壁取り付けキットには含まれていません)

  • プラスチック製ウォールアンカー 4 台

  • スイッチと電源アダプタートレイを壁に取り付けるための 4 本の M4xL20mm ネジ

デバイスを壁に取り付けるには、次の手順に従います。

  1. 電源アダプタ トレイをスイッチ シャーシに取り付けます。スイッチ シャーシへの電源アダプタ トレイの取り付けを参照してください。
  2. 電源アダプターと電源アダプタートレイを取り付けます。電源アダプタトレイへの電源アダプタの取り付けを参照してください。
  3. 6 本の M4 ネジを使用して壁取り付けブラケットを取り付けます。
    図26:壁取り付けブラケットの取り付け Exploded view of a Juniper Networks EX4100-F-12T Ethernet switch with mounting brackets and screws for rack or wall installation.
  4. 次の図に示すように、壁に6mmの穴を4か所開けます。これらは、電源アダプタ トレイを使用してスイッチを壁に取り付けるための取り付けネジを取り付けるための壁の寸法を示しています。
    図27:取り付けネジを取り付けるための壁の寸法 Technical drawing of a Juniper Networks device with dimensions in inches and centimeters, highlighting mounting points and ventilation areas.
  5. 4 つのプラスチック製壁アンカーを穴に挿入します。
    図28:壁Assembly instructions for a Juniper Networks device with heat sink design, showing screws and brackets for mounting.へのプラスチックアンカーの取り付け
  6. 1 人でデバイスの側面をつかんで持ち上げ、壁に配置してもらいます。
  7. 2人目の人に、スイッチと電源アダプタートレイの両側にあるブラケット穴に2組のM4xL20mm取り付けネジを取り付けてもらい、壁に固定します。
  8. 片側の取り付けネジが反対側の取り付けネジと合っていること、およびデバイスが同じ高さにあることを確認します。
    図 29:正しい向きJuniper Networks device line drawing with heat dissipation fins, mounting brackets, and connectors.で壁に取り付けられたスイッチと電源アダプター

マグネットパッドを使用して鉄壁面にEX4100-F-12PおよびEX4100-F-12Tスイッチを取り付ける

次の部品と工具が揃っていることを確認します。

  • マグネットトレイ

  • M3 ネジ 6 本

  • マグネットパッド 2 個

手記：

  • EX4100-F-12Pおよび/またはEX4100-F-12Tスイッチは、マグネットパッドを使用して、高さ2メートル以下の鉄の壁面に取り付けることができます。

  • 鉄の壁は滑らかで、オイル、グリース、汚れなどの汚染物質がない必要があります。

  • スイッチが取り付けられている鉄の壁は、振動や衝撃が発生する可能性のある領域の近くに置かないでください。また、発熱箇所の近くに取り付けると、取り付けが故障する可能性があります。

  • スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

  • スイッチを取り付ける鉄の壁は平らでなければならず、表面には起伏がないようにする必要があります。鉄の壁は、スイッチを支えるのに十分な強度としっかりと支えられている必要があります。

鉄素材の表面にスイッチを取り付けるには、次の手順を実行します。

  1. 電源アダプターを電源アダプタートレイに取り付けます。電源アダプタトレイへの電源アダプタの取り付けを参照してください。
  2. シャーシを裏返します。
  3. プラス(+)ドライバ(番号 2)を使用し、6 本の M3 ネジを使用してスイッチの底面にマグネット トレイを組み立てます。次の図では、マグネット トレイとマグネット トレイをネジを使用してスイッチの底面に組み立てている様子が示されています。
    図30:スイッチDiagram showing assembly of an electronic module with screws and dashed lines indicating screw placement for servicing.の底面に組み立てられたマグネットトレイ
  4. 適切なマグネットパッドを使用して、スイッチと電源アダプターを鉄の表面に取り付けます。
    図31:スイッチと電源アダプターを鉄の表面Exploded view of a Juniper Networks outdoor networking device showing components like a mounting bracket, main unit with heat fins, and protective panel.に取り付けます
    図32:鉄表面Technical illustration of Juniper Networks modular hardware unit with heat sinks and attached component.に取り付けられたスイッチと電源アダプター

DINレールへのEX4100-12PおよびEX4100-12Tスイッチの取り付け

次の部品と工具が揃っていることを確認します。

  • DIN取付金具

  • M4 なべネジ 4 本

手記：

  • この製品は、標準の35mmDINレールに取り付けることができます

  • スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。
  1. 電源アダプタ トレイをスイッチ シャーシに取り付けます。スイッチ シャーシへの電源アダプタ トレイの取り付けを参照してください。
  2. 電源アダプターと電源アダプタートレイを取り付けます。電源アダプタトレイへの電源アダプタの取り付けを参照してください。
  3. プラス(+)ねじ回し(番号 2)を使用して、4 本の M4 なべネジを使用して DIN 取り付けブラケットをスイッチ シャーシの底面に組み立てます。
    図 33:DIN取り付けブラケットTechnical drawing of a rectangular device with mounting brackets, screws, spring-loaded mechanism, cable, and cooling vents. Part number 8022873.の組み立て
  4. スイッチを DIN レールの前面に配置します。
  5. DIN取り付けブラケットを標準の35mmDINレールにクリップします。
    図 34:DIN取り付けブラケットをDINレールDIN rail-mounted module installation showing green arrows for securing or releasing via spring-loaded mechanism.にクリップで留める
    図 35:DINレールTechnical illustration of a Juniper Networks device on a metal rail showing rear mounting hardware and front logo with cooling fins.に取り付けられたスイッチと電源アダプターの背面図と正面図

DINレールからEX4100-F-12PおよびEX4100-F-12Tスイッチを取り外す

スイッチをDINレールからアンマウントするには、次の手順に従います。

  1. スイッチから電力が供給されておらず、すべてのケーブルとコネクタがスイッチから取り外されていることを確認します。
  2. レバーをゆっくりと引き下げて、DIN取り付けブラケットを外します。スイッチを外した状態で、スイッチの下部を DIN レールから引き離し、フックを持ち上げて DIN レールから外します。
    図36:ベルクロを下に引いてDIN取り付けブラケットJuniper Networks device mounted on rail with heat sink design and green arrows indicating installation steps.を外す
    図37:ベルクロを下に引いてDIN取り付けブラケットElectronic module with a spring-loaded mechanism, arrow indicating downward motion for installation or removal, mounted on a bracket with slots.を外す
  3. スイッチを DIN レール マウントから取り外します。

電源アダプタートレイへの電源アダプターの取り付け

電源アダプターを電源アダプタートレイに取り付けるのは、EX4100-F-12PおよびEX4100-F-12Tスイッチの机の下、壁、磁石、DINレール取り付けの2ポストラックの前段階です。

電源アダプターを電源アダプタートレイに取り付けるには、次の手順を実行します。

  1. ケーブルベルトを電源アダプタートレイに取り付けます。
    図 38:電源アダプター トレイへのケーブル ベルトの取り付け - EX4100-F-12P Diagram showing installation of computer hardware components. Green arrows indicate direction to insert or remove expansion cards at labeled slots.
    図 39:電源アダプター トレイへのケーブル ベルトの取り付け - EX4100-F-12T Diagram showing cable installation on a computer component with green arrows indicating cable insertion direction into numbered ports.
  2. 電源アダプターを電源アダプタートレイに置きます。
    図40:電源アダプタートレイに電源アダプターを配置する - EX4100-F-12P Diagram of Juniper EX4100-F-12P0E network switch with power adapter installation using brackets and zip ties; Ethernet ports and status lights visible.
    図41:電源アダプタートレイに電源アダプターを配置する - EX4100-F-12T Juniper Networks EX4100-F-12T switch with power adapter being inserted into mounting bracket using green arrows for guidance.
  3. ケーブルベルトの2か所を使用して、電源アダプターを電源アダプタートレイにロックします。
    図 42:ケーブル ベルトを使用した電源アダプターのロック - EX4100-F-12P Juniper Networks EX4100-F-12P Ethernet switch with multiple ports for LAN connections, designed for enterprise environments.
    図 43: ケーブル ベルトを使用した電源アダプターのロック - EX4100-F-12T Juniper Networks EX4100-F-12T switch with Ethernet ports and fan module for enterprise network connectivity.

スイッチ シャーシへの電源アダプター トレイの取り付け

電源アダプター トレイをスイッチ シャーシに取り付けるのは、EX4100-F-12P および EX4100-F-12T スイッチの 2 ポスト ラック取り付けと DIN レール取り付けの前手順です。ただし、2 ポスト ラック取り付けの場合は、前面取り付けブラケットを固定した後にのみ、電源アダプター トレイをスイッチ シャーシに固定してください。

  1. 電源アダプターを電源アダプタートレイに固定します。電源アダプタトレイへの電源アダプタの取り付けを参照してください。
  2. 3 本の M4 ネジを使用して、電源アダプタ トレイをスイッチ シャーシの左側に固定します。
    図 44:スイッチ シャーシ Juniper Networks EX4100-C-12T network switch being mounted in an enclosure with labels and ports visible.への電源アダプタ トレイの取り付け

ケーブル接続を保護するためのケーブル ガードの取り付け

オプションでケーブルガードをシャーシに取り付けて、ケーブル接続を保護できます。

3 本の M3 ネジとプラス(+)ドライバ(No.1)を使用して、ケーブル ガードをシャーシの底面に取り付けます。つまみネジを使用して、ケーブルガードのドアを開閉します。
図 45:スイッチ Juniper Networks EX4100-F switch with mounting bracket being attached using screws for enterprise networking.へのケーブル ガードの取り付け
図 46:ケーブル ガード ドア - 閉位置 Juniper Networks switch or router module with multiple ports and status indicators for SYS, ALM, and SPD in Mist AI product line.
図 47:ケーブル ガード ドア - オープン位置 Juniper Networks EX4100-F-12T network switch with multiple ports and system status LEDs on front panel.

スイッチのセキュリティ スロットへの標準ケーブル ロックの取り付け

オプションで、セキュリティスロットを使用してスイッチを固定できます。

  1. ケーブルを机またはラックに固定し、キーを使用してロックをロック解除位置に設定します。
  2. ロックをスイッチのセキュリティ スロットに挿入します。
    図 48: スイッチ Security cable lock being inserted into a network switch or server to prevent theft.のセキュリティ スロットへのロックの挿入
  3. キーを使用してロックをロック位置に設定します。
    図 49: キー Green arrow shows how to secure cable to a network device, likely a switch or router, indicating connection direction.を使用したロックをロック位置に設定する
