項目一覧


EX4000スイッチの設置

このトピックでは、EX4000スイッチを設置する手順について説明します。

EX4000スイッチを開梱

ジュニパーネットワークスでは、EX4000スイッチを発泡スチロール梱包材で梱包した段ボール箱に入れて出荷しています。カートンにはアクセサリーコンパートメントがあります。

注意：

輸送用ダンボールはEX4000スイッチを完全に保護します。設置の準備が整うまで、スイッチはカートンに安全に保管してください。

スイッチを開梱するには、次の手順に従います。

  1. 輸送用ダンボール箱は、設置場所にできるだけ近い、システム・コンポーネントを取り外すのに十分なスペースがあるステージング・エリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用ダンボール箱の上部フラップを開きます。
  4. スイッチを固定している梱包材を引き出します。
  5. 受け取った部品を、カートンに貼付されたラベルの在庫と照らし合わせて確認します(EX4000スイッチの梱包リストを参照)。
  6. 後でスイッチを移動または輸送する必要が生じる場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。

EX4000スイッチの包装内容リスト

スイッチ出荷には、梱包リストが含まれています。スイッチと一緒に受け取った部品を、梱包リストのアイテムと照合してください。パッキングリストには、部品番号が指定され、注文の各部品の説明が記載されています。出荷される部品は、ご注文のスイッチ モデルと一致し ます(EX4000 モデルと仕様を参照)。

梱包リストに記載された部品が不足している場合は、カスタマーサービス担当者にご連絡いただくか、米国またはカナダからジュニパーカスタマーケアに電話(1-888-314-5822)でお問い合わせください。フリーダイヤル番号のない国での国際電話または直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html を参照してください。

見る：

  • 表1は、EX4000-8Pモデルに付属するコンポーネントのインベントリを示しています。

  • 表2は、EX4000-24P、EX4000-24T、EX4000-48P、EX4000-48Tモデルに付属するコンポーネントの一覧を示しています。

表 1:EX4000-8P、EX4000-12P、EX4000-12T、EX4000-12MP モデルに付属するコンポーネントの一覧

コンポーネント

量

スイッチ

1

電源ユニット

作り付け

地理的な場所に適したAC電源コード

1

SFPポート用ダストカバー

2 プリインストール

電源コードリテーナー

1

ドキュメントロードマップ/エンドユーザーライセンス契約(EULA)/保証書

1
表2:EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MPモデルに付属するコンポーネントのインベントリ

コンポーネント

量

スイッチ

1

電源ユニット

作り付け

ファン

作り付け

地理的な場所に適したAC電源コード

1

SFPポート用ダストカバー

4 プリインストール済み

取り付けブラケット(2 ポスト)

1.ゴム足が含まれています。

電源コードリテーナー

1

ドキュメントロードマップ/エンドユーザーライセンス契約(EULA)/保証書

1

基本インストール データの更新

注意：

設置ベースに追加または変更が発生した場合、または設置ベースが移動された場合は、設置ベースデータを更新します。正確な設置ベース データを持たない製品については、ジュニパーネットワークスはハードウェア交換に関する SLA を満たしていないことに対して責任を負いません。

https://supportportal.juniper.net/s/CreateCase で設置ベースを更新します。

EX4000 スイッチをラックまたはキャビネットの 2 つの支柱に取り付けます(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP、EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MP)

EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MPスイッチは、2ポスト ラック取り付けがデフォルトの取り付けオプションであるため、これらのスイッチに取り付けるには、2 ポスト取り付けキットである EX-RMK(スイッチに付属)を使用します。一方、EX4000-8P、EX4000-12P、EX4000-12T、EX4000-12MPスイッチの場合、これらのスイッチはデスクトップマウントがデフォルトの取り付けオプションであるため、別売りの2ポスト取り付けキットであるEX4000-2PST-RMKを使用してこれらのスイッチをラックに取り付けます。

ラック内の 2 本の支柱にスイッチを取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2(付属していません)。

  • シャーシをラックに固定するためのネジ(付属していません)。

手記：

  • スイッチ シャーシの過熱を防ぐため、取り付け条件にかかわらず、8 ポートおよび 12 ポート スイッチの上部カバーにある通気口をふさがないでください。

  • エアフロー/冷却用に、上面に2つのラックユニットのすきまを確保します。

EX4000 スイッチは、19 インチの 2 つのポストに取り付けることができます。ラックまたはキャビネット(スイッチに付属の前面取り付けブラケットを使用)。(このトピックの残りの部分では、ラックまたはキャビネットを意味するためにラックを使用します。

手記：

1 人がスイッチを持ち上げ、もう 1 人がスイッチをラックに固定する必要があります。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラック内の 2 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4000スイッチの開梱を参照)。
  2. スイッチを平らで安定した面に置きます。
  3. ESD接地ストラップの片方の端を手首に直接巻き付けて締め、もう片方の端を現場のESDポイントと接続します。

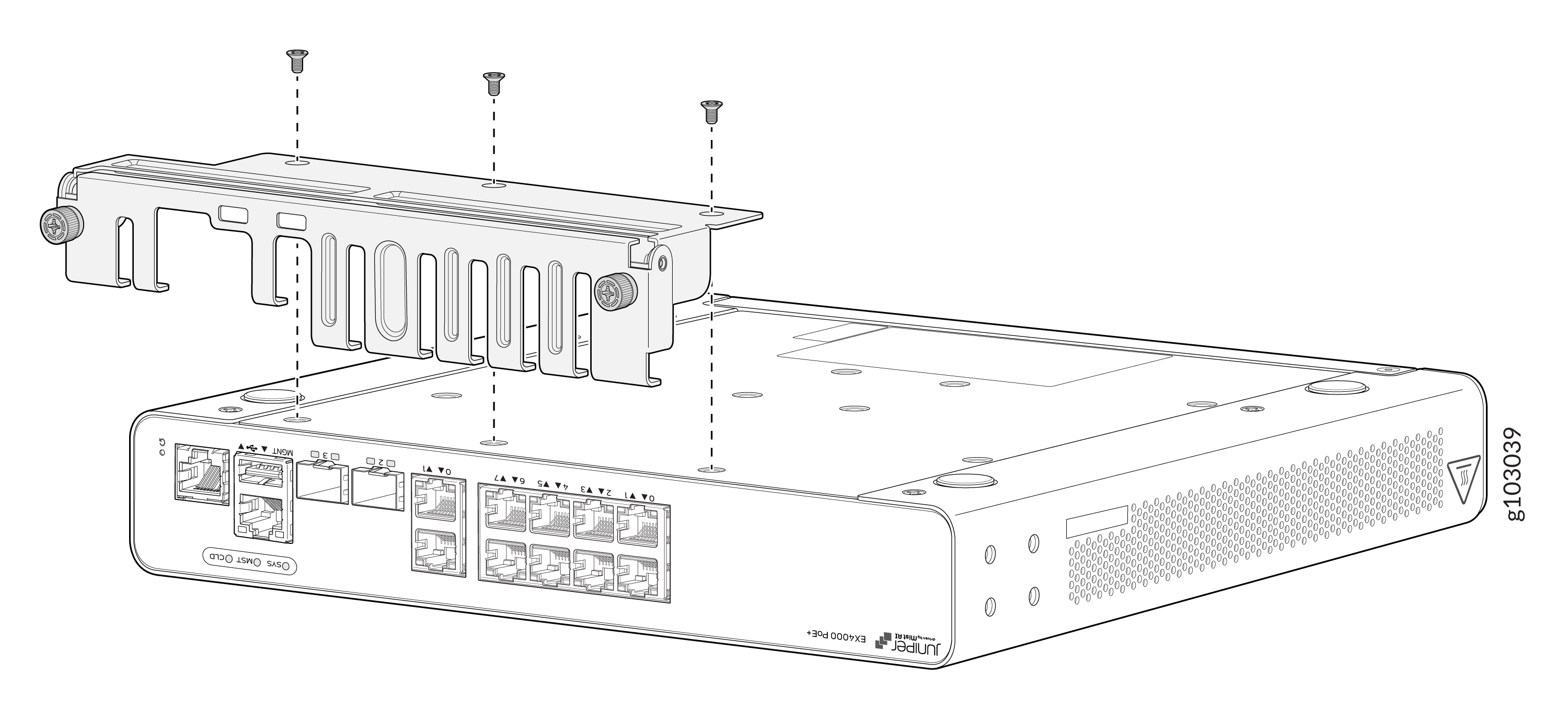

  4. 4 本の M4 ネジを使用して取り付けブラケットを取り付けます。プラス(+)ねじ回し(No.2)を使用します。ネジに 9.11 lb-In(ポンド/インチ)のトルクをかけます。

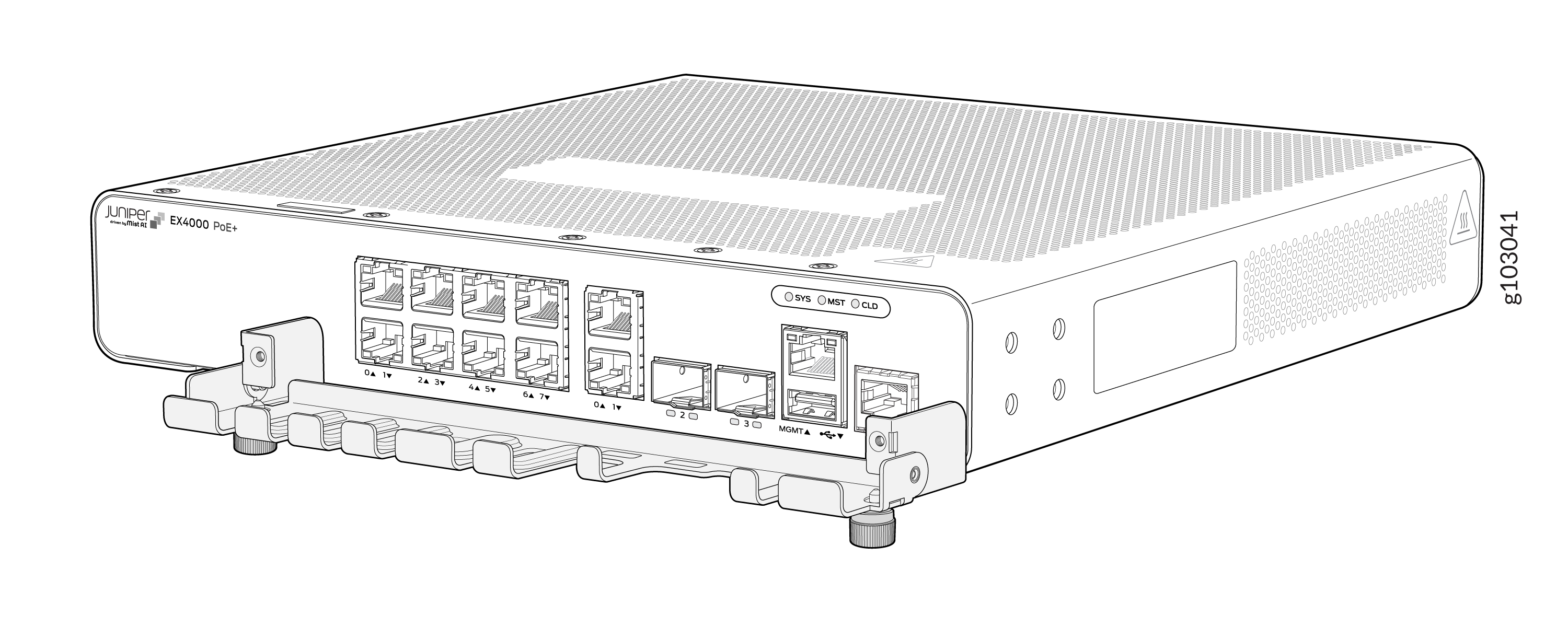

    図1:取り付けブラケットを8ポートおよび12ポートスイッチに取り付けます Juniper Networks EX4000 MG PoE++ switch with brackets attached for rack or wall mounting, featuring multiple Ethernet ports.
    図 2:取り付けブラケットを 24 ポートまたは 48 ポートの EX4000 スイッチに取り付け Attach the mounting brackets to the 24-port or 48-port EX4000 switches
  5. スイッチを持ち上げてラックに配置します。ファンは前面から背面へのAFO(気流排出)方向に組み込まれているため、スイッチの背面がホットアイルに面し、スイッチの前面がコールドアイルに面するようにスイッチを配置します。各取り付けブラケットの下部の穴を各ラック支柱の穴に合わせ、スイッチが水平であることを確認します。
    図3:ラック内のスイッチの配置(8ポートおよび12ポートスイッチ Juniper Networks EX4000 MG PoE++ switch being mounted into a rack with screws and brackets; green arrow indicates ports or connections.
    図4:ラック内のスイッチの位置(24ポートおよび48ポートスイッチ Position the switch in the rack - 24-port and 48-port switches
  6. スイッチを所定の位置に保持した状態で、もう 1 人目にラック取り付けネジを差し込んで締めてもらい、取り付けブラケットをラック支柱に固定します。最初に下部の 2 つの穴のネジを締めてから、上部の 2 つの穴のネジを締めます。ラックの両側にある取り付けブラケットが互いに揃っていることを確認します。
    図5:ラックへのスイッチの取り付け - 8ポートおよび12ポートスイッチ Juniper Networks EX4000 series switch mounted in a rack, featuring RJ-45 and SFP ports for network connectivity.
    図6:ラックへのスイッチの取り付け-24ポートまたは48ポートスイッチ Attach the switch to the rack - 24-port or 48-port switches

EX-4PST-RMK を使用して、ラックまたはキャビネット(EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MP)の 4 つのポストに EX4000 スイッチを取り付けます。

ラック内の 4 本の支柱にスイッチを取り付ける前に、以下を行ってください。

次の部品と工具が揃っていることを確認します。

  • プラス(+)ねじ回し、No.2

  • フラットヘッド 4x6 mm プラス取り付けネジ 12 本(4 ポスト ラック取り付けキットに付属)

  • 1 組のサイドマウント レール(4 ポスト ラック取り付けキットに付属)

  • 背面取り付けブレード 1 組(4 ポスト ラック取り付けキットに付属)

  • シャーシと背面取り付けブレードをラックに固定するためのネジ(付属していません)

EX4000 スイッチは、19 インチの 4 ポストに取り付けることができます。ラックまたはキャビネット(別売りの 4 ポスト ラック取り付けキットを使用)。(このトピックの残りの部分では、ラックまたはキャビネットを意味するラックを使用します。

手記：

スイッチを 4 ポスト ラックの埋め込み位置に取り付ける必要がある場合は、付属の 2 インチの埋め込み式前面取り付けブラケットを使用できます。
手記：

1 人がスイッチを持ち上げ、もう 1 人がスイッチをラックに固定する必要があります。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラック内の 4 本の支柱にスイッチを取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4000スイッチの開梱を参照)。
  2. スイッチを平らで安定した面に置きます。
  3. 側面取り付けレールをスイッチ シャーシのサイド パネルに沿って位置合わせし、8 本の 4x6 mm プラス フラットヘッド取り付けネジを差し込んで締め、サイド パネルをスイッチ シャーシの両側に固定します。

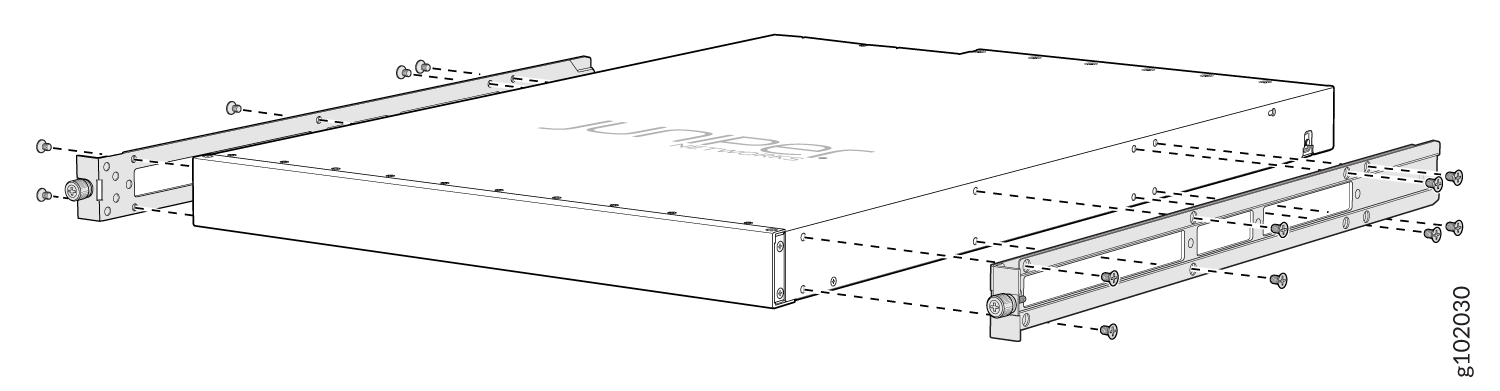

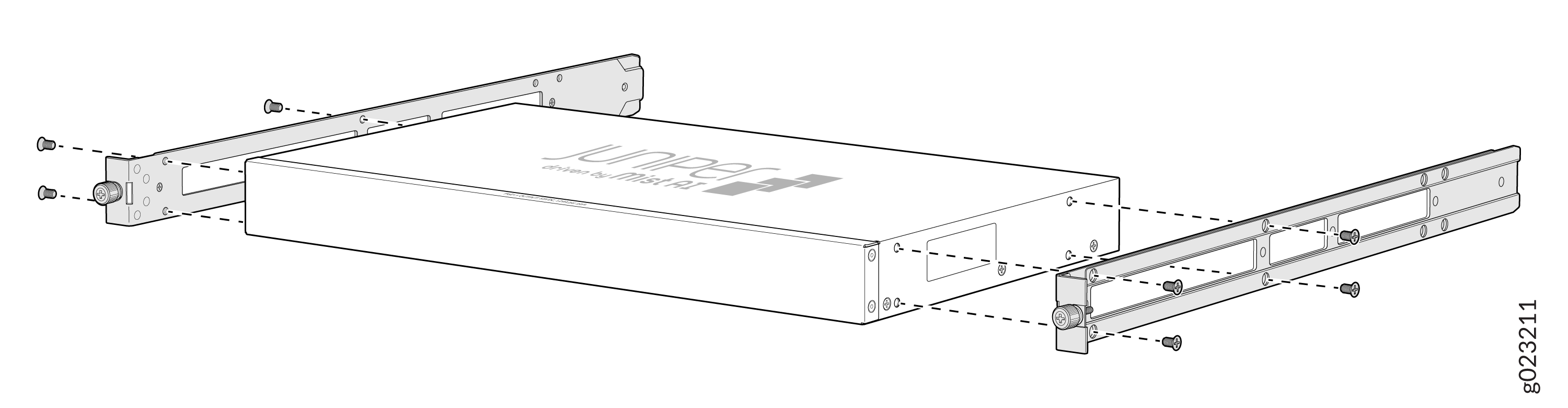

    図 7:スイッチ シャーシ Rack-mount installation diagram for Juniper Networks device with brackets secured by screws for standard rack mounting.への側面取り付けレールの取り付け
  4. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、側面取り付けレールの穴をラックの前面支柱のネジ穴に合わせます。両方の前面取り付けブラケットの一番下の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。

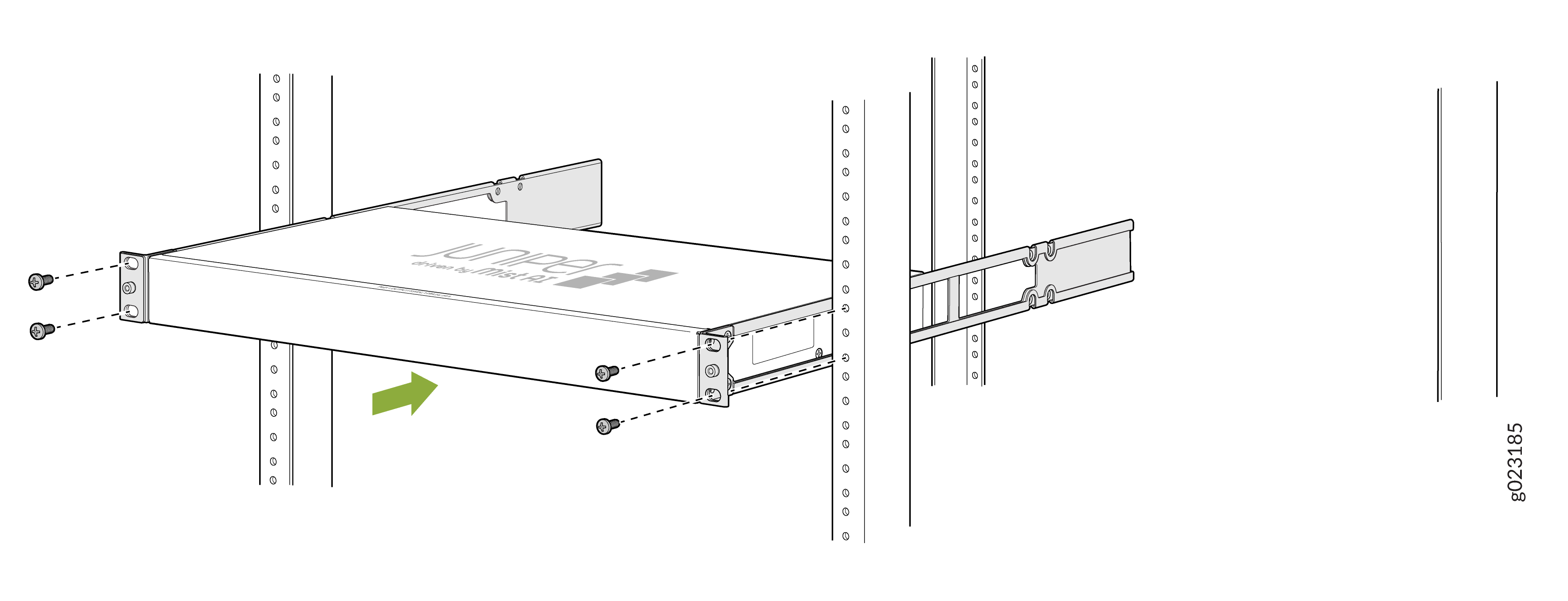

    図 8:前面取り付けブラケットをラック Installing Juniper Networks device into rack with rack rails and screws fastening it in place; green arrow shows insertion direction.に取り付ける
  5. 2 人目の担当者に、ラックに適したネジを使用して、スイッチの前面をラックに固定してもらいます。

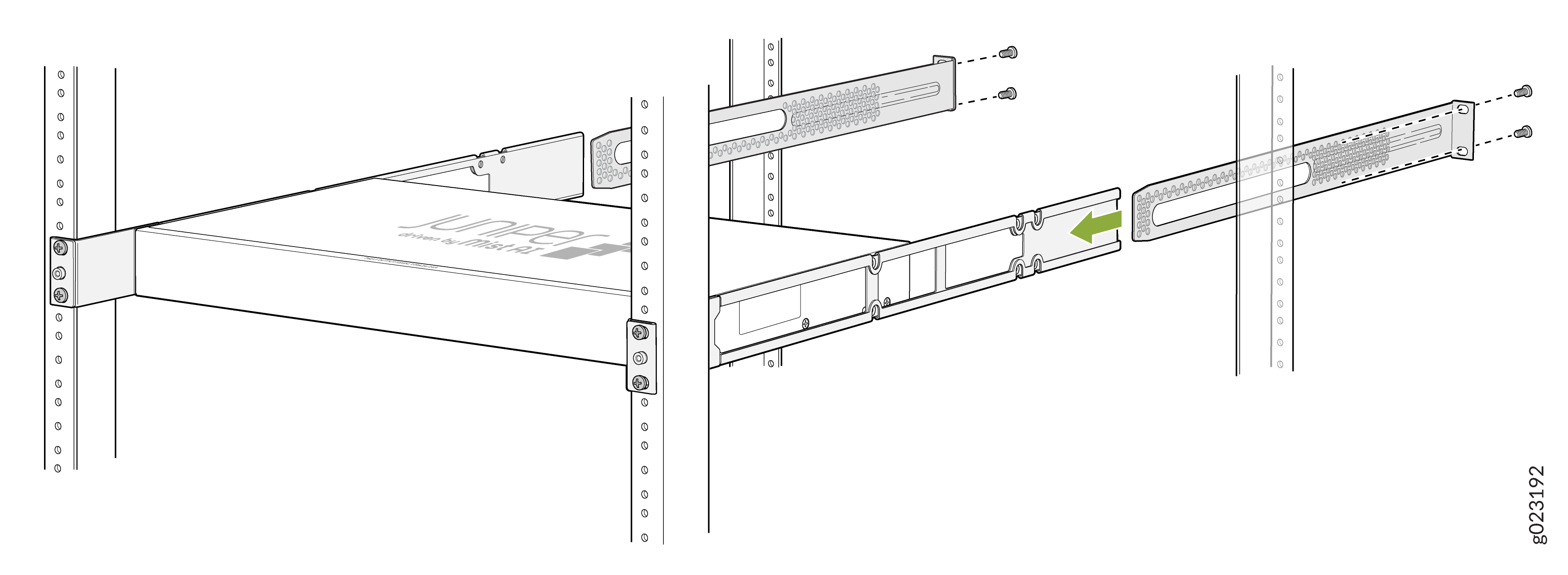

  6. 背面取り付けブレードを側面の取り付けレールにスライドさせます。

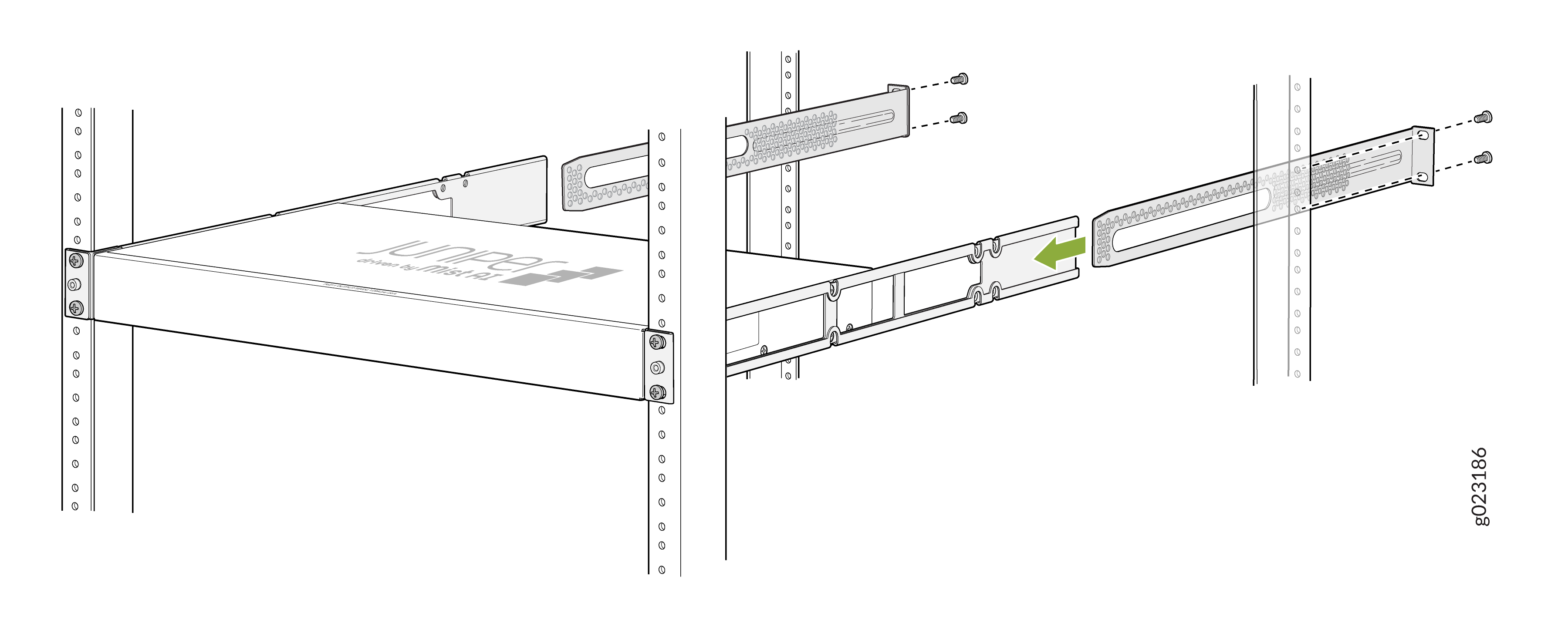

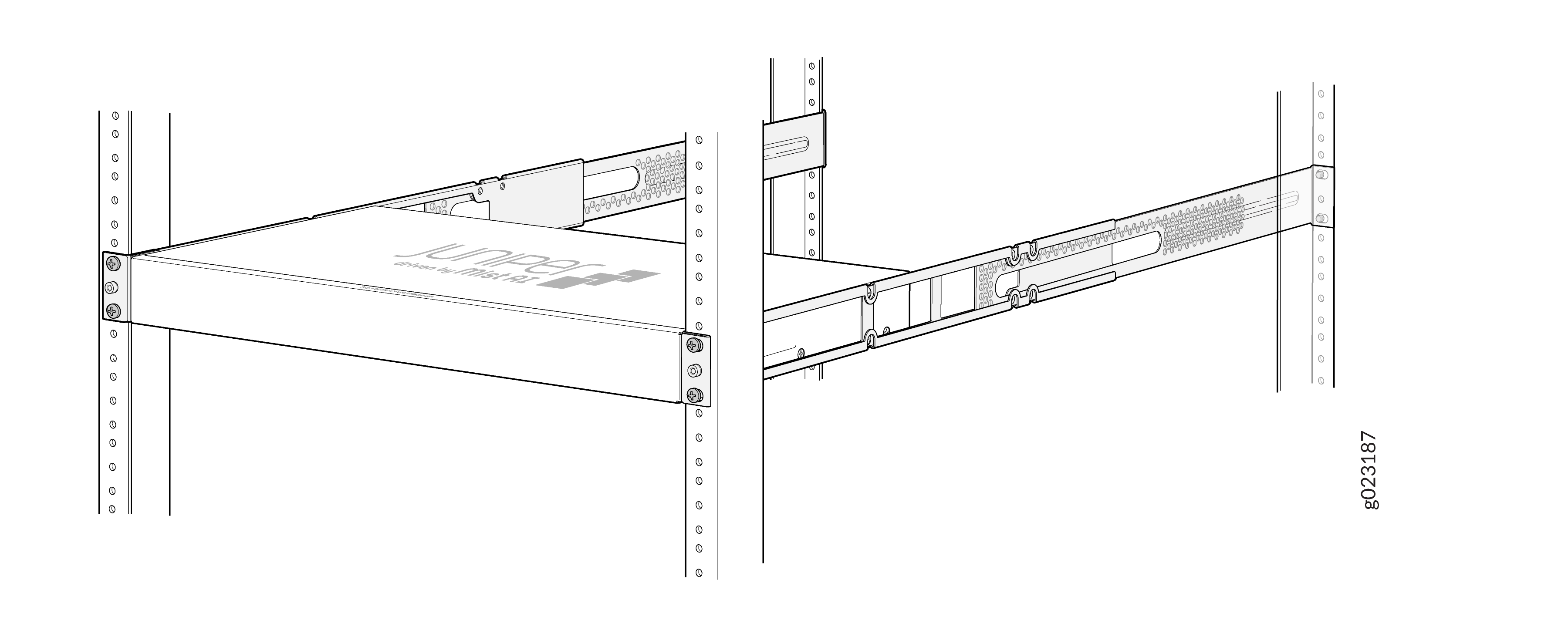

    図9:背面取り付けブレードの取り付け Rack-mounted device installation with Juniper branding. Device slides on rails, secured with screws, green arrow shows insertion direction.

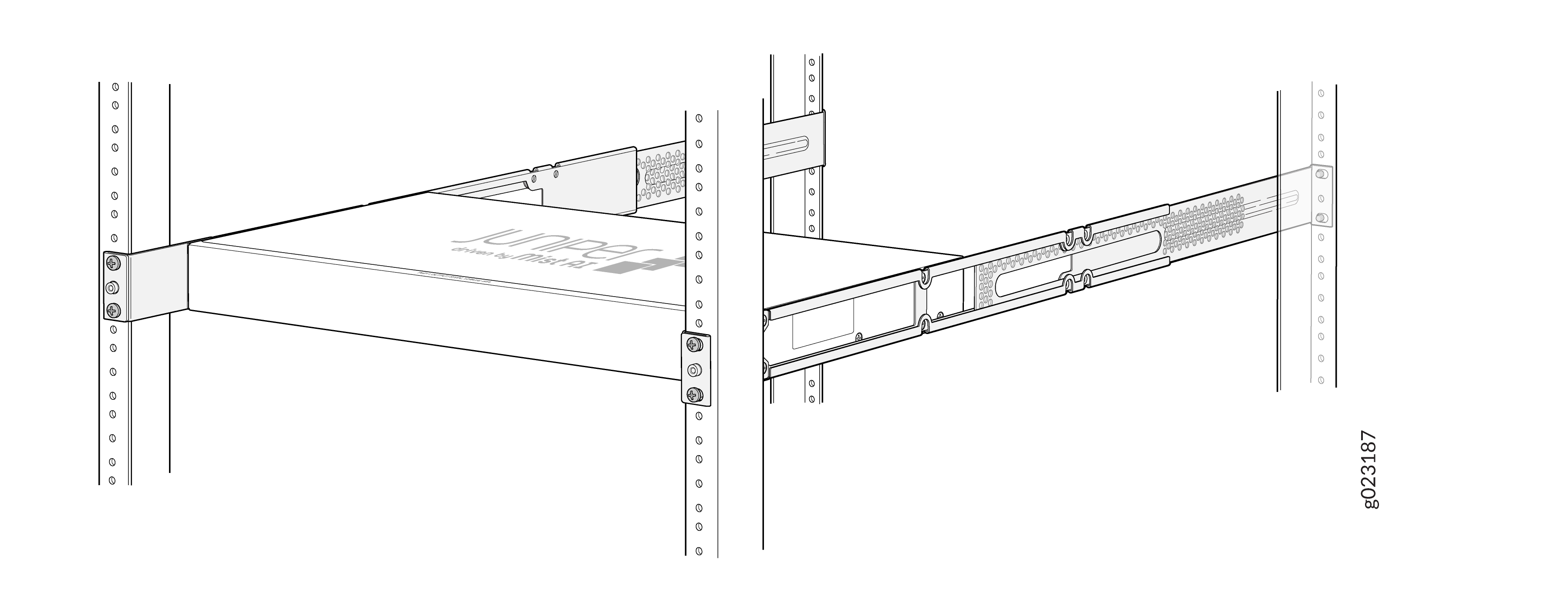

  7. ラックに適したネジを使用して、背面取り付けブレードを背面支柱に取り付けます。ネジを締めます。
    図 10: 背面取り付けブレードを背面支柱Technical drawing of Juniper-branded rack-mounted server on sliding rails for maintenance access.に取り付けます
  8. ラック前面のすべてのネジがラック背面のネジと合っていることを確認して、スイッチのシャーシが水平になっていることを確認します。

EX-4PST-RMKを使用して、ラックまたはキャビネット(EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MP)の埋め込み位置にEX4000スイッチを取り付けます

EX4000 スイッチは、ラックまたはキャビネットの埋め込み位置に取り付けることができます。スイッチは、ラックの前面からラックの内側に 2 インチ埋め込まれています。別売りの 4 ポスト ラック取り付けキットに含まれている 2 インチの埋め込み式前面取り付けブラケットを使用して、スイッチを埋め込み位置に取り付けることができます。

スイッチを凹んだ位置に取り付ける理由としては、次のようなものがあります。

  • スイッチをキャビネットに取り付けており、スイッチが埋め込みていない限り、キャビネットのドアは完全には閉まりません。

  • 取り付けるスイッチのアップリンク ポートにトランシーバが取り付けられており、アップリンク ポートのトランシーバがスイッチの前面から突き出ています。

EX4000 スイッチを 19 インチ内部の埋め込み位置に取り付ける前に。4 ポスト ラック:

次の部品と工具が揃っていることを確認します。

  • No.2 プラス(+)ドライバ(付属していません)

  • 取り付けブラケットをラックに固定するための 8 本のネジ(付属していません)

  • ESD接地ストラップ(付属していません)

  • ラックの前面支柱から埋め込み位置にスイッチを取り付けるための埋め込み式取り付けブラケット—2(4 支柱ラック取り付けキットに付属)

  • ブラケット アセンブリのサイド レールに埋め込み式取り付けブラケットを取り付けるためのフラット ヘッド 4-40 プラス ネジ—6(4 ポスト ラック取り付けキットに付属)

  • 前面取り付けブラケット アセンブリをシャーシに取り付けるためのフラット ヘッド 4 x 6 mm プラス ネジ—12(4 ポスト ラック取り付けキットに付属)

EX4000 スイッチを 19 インチのフロント ポストから埋め込み位置に取り付けるには。4 ポスト ラック:

  1. スイッチをダンボール箱から取り出します(EX4000スイッチの開梱を参照)。
  2. スイッチを平らで安定した面に置きます。

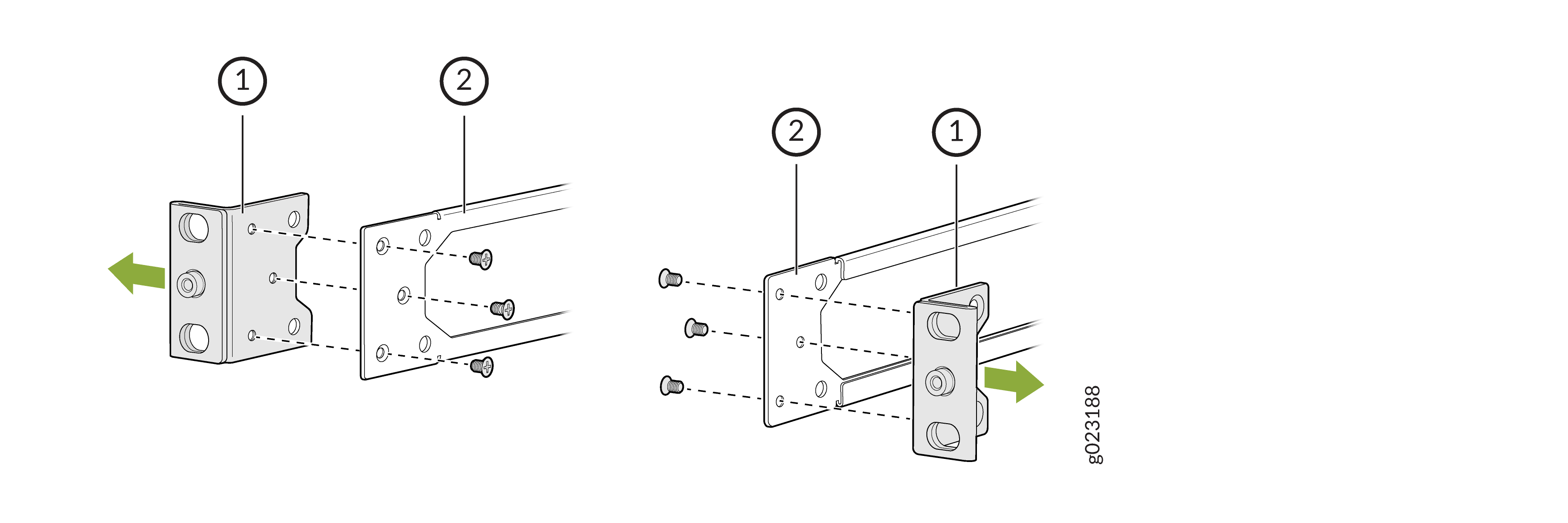

  3. L字型の前面取り付けブラケットは、6本の4-40フラットヘッドプラス取り付けネジを使用して、すでに側面取り付けレールに取り付けられています。このL字型の前面取り付けブラケットを緩めてサイドレールから取り外し、埋め込み式取り付けブラケットをサイドレールに取り付けます。

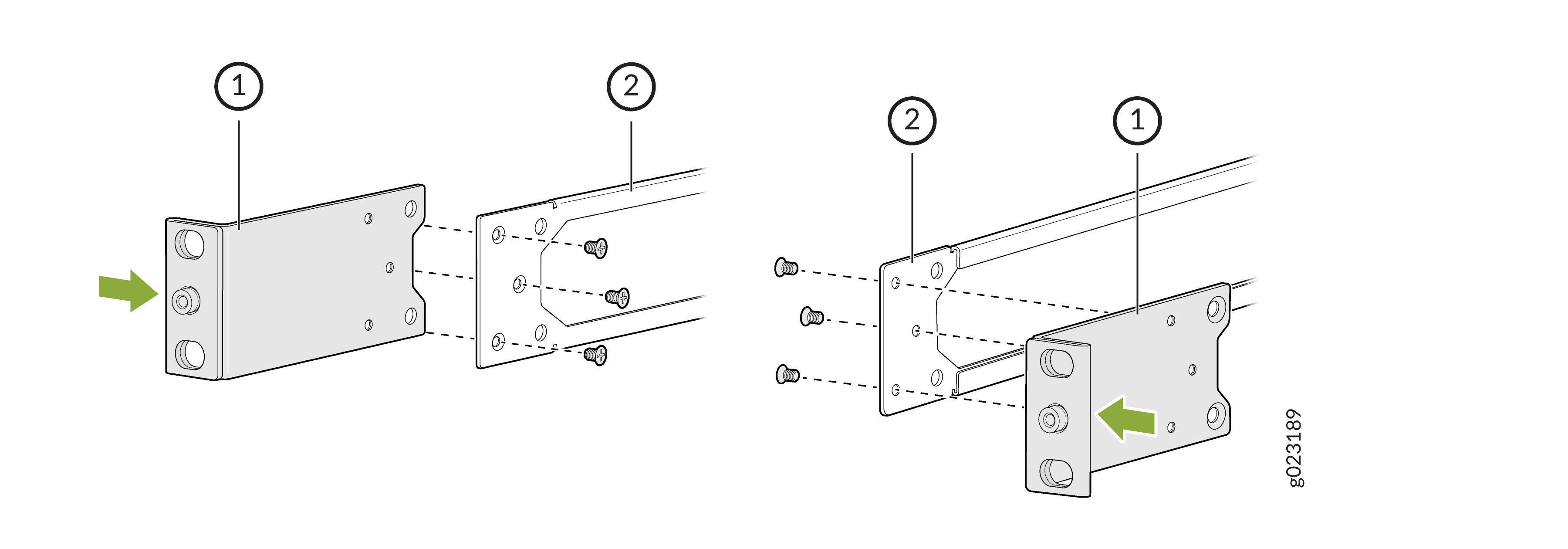

    図11:L字型の前面取り付けブラケットAssembly diagram showing how to attach bracket 1 to frame 2 using screws, with green arrows indicating attachment direction.を取り外す
  4. 付属のフラットヘッド4-40プラスネジを使用して、2インチの埋め込み式取り付けブラケットをサイドレールに取り付けます。
    図 12:埋め込み式取り付けブラケットをサイド レール Assembly diagram showing how to attach two metal components labeled 1 and 2 using screws. Green arrows indicate assembly direction.に取り付けます
  5. 埋め込み式取り付けブラケット アセンブリをスイッチのサイド パネルに合わせます。
  6. フラットヘッド 4x6 mm プラスネジを挿入して、埋め込み式取り付けブラケットアセンブリをシャーシの位置合わせされた穴に取り付け、ネジを締めます。

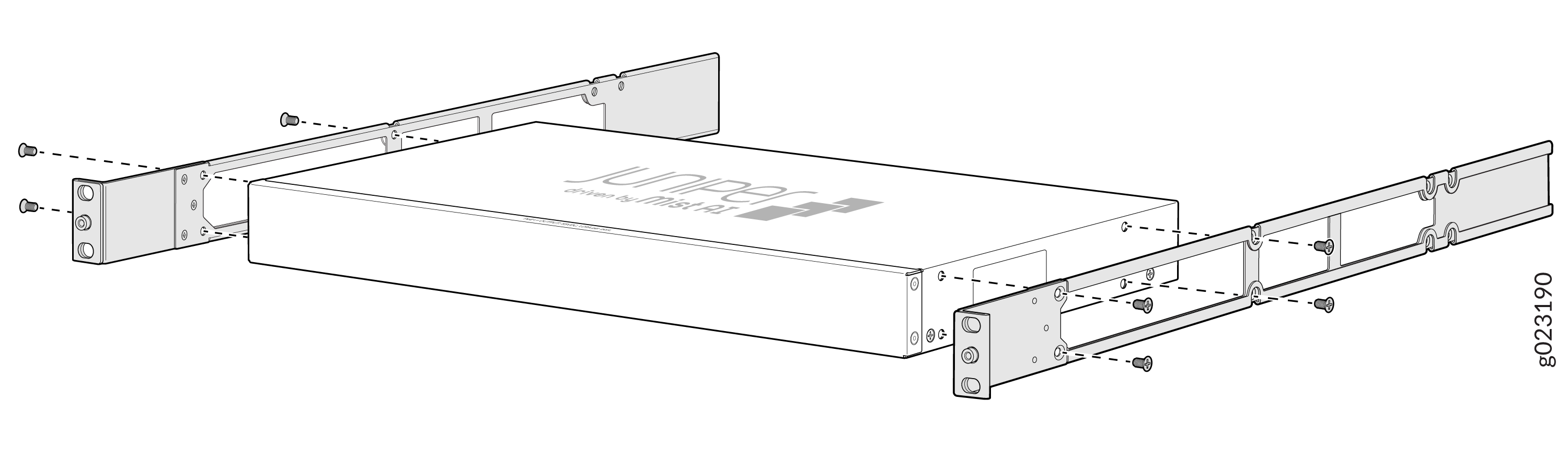

    図13:埋め込み式取り付けブラケットアセンブリをシャーシRack-mount installation of a Juniper Networks device with brackets and screws for a 19-inch equipment rack.に取り付けます
  7. 1 人でスイッチの両側をつかみ、スイッチを持ち上げてラックに配置し、取り付けブラケットの穴をラックの前面支柱のネジ穴に合わせます。両方の取り付けブラケットの一番下の穴を各ラックレールの穴に合わせ、シャーシが水平であることを確認します。
  8. 2 人目の担当者に、ラックに適した 4 本のネジを使用して、取り付けブラケットをラックに固定してもらいます。ネジを締めます。
    図 14:埋め込み式取り付けブラケットをラック Juniper device installation in a server rack with screws, brackets, and sliding rails. Green arrow indicates direction.に取り付けます
  9. 背面取り付けブラケット ブレードを、スイッチ シャーシに取り付けられた埋め込み式取り付けブラケット アセンブリのサイド レールにスライドさせます。
    図 15:背面取り付けブラケット ブレードをサイド レールに取り付けます Rack-mounted device installation with sliding rails and screws, green arrow shows sliding direction for networking hardware.
  10. シャーシが水平であることを確認します。背面取り付けブラケットの穴を、ラックの背面支柱のネジ穴に合わせます。両方の取り付けブラケットの下部の穴を、各ラックレールの穴に合わせます。両方の背面取り付けブラケットの下部の穴を前面取り付けブラケットの下部の穴に合わせます。
  11. ラックに適した 4 本のネジを使用して、背面取り付けブラケットをラックの背面支柱に固定します。
    図 16: 背面取り付けブラケットを背面支柱Juniper Networks rack-mounted server with ventilation perforations and mounting brackets in a rack system.に固定します
  12. 設置されているスイッチの周囲を見て、スイッチが正しく取り付けられていることを確認します。
  13. 必要に応じて、SFP ポートをダスト カバーで覆います。

拡張 4 ポスト JNP-4PST-RMK-1U-E ラック マウント キット(EX4000-24P、EX4000-24T、EX4000-24MP、EX4000-48P、EX4000-48T、EX4000-48MP)を使用して、EX4000 スイッチをラックまたはキャビネットに取り付けます

EX4000 スイッチは、四角い穴またはネジ穴の 4 ポスト 19 インチに取り付けることができます。拡張 JNP-4PST-RMK-1U-E ラック取り付けキットを使用したラック。

JNP-4PST-RMK-1U-Eラックマウントキットは、次の部品で構成されています。

  • 前面と背面の一対の取り付けレール

  • 一対の取り付けブラケット

  • 16 平頭 M4 x 6 mm プラスネジ

4 ポスト設置は、四隅すべてでデバイスを均等に支えます。

拡張 JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、四角い穴ラックにデバイスをマウントします

次の工具と部品が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)。

  • No.2 プラス(+)ねじ回し(付属)

  • ラック支柱に取り付ける前後の一対の取り付けレール(ラック取り付けキットに付属)

  • 一対の取り付けブラケットと16本の平頭M4 x 6 mmプラスネジ。これらのブラケットは、事前に取り付けられていない場合(ラック取り付けキットに付属)に付属している場合、デバイスに取り付けます

拡張 JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、デバイスをラック内の 4 本の支柱に取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に直接巻いて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 取り付けレールを組み立てます。
    1. 背面のフローティングブラケットを前面ブラケットにスライドさせ、取り付けレールを組み立てます。

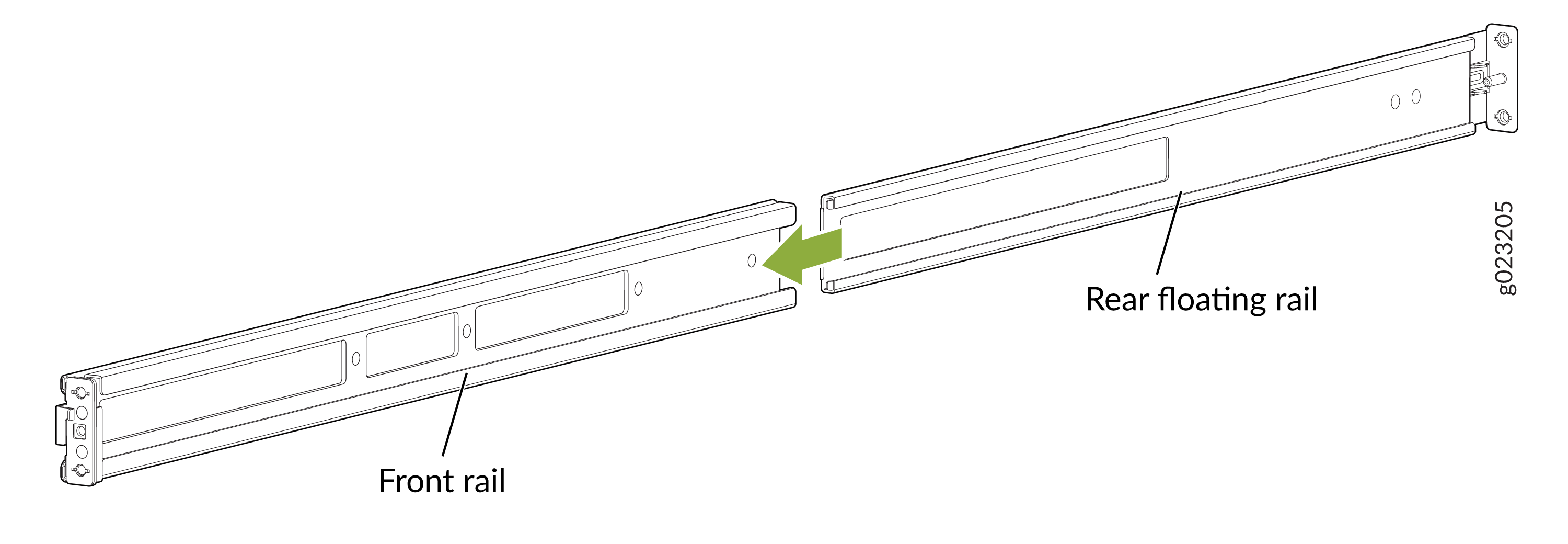

      図17:取り付けレールの組み立て Assemble the Mounting Rails
    2. 取り付けレールが組み立てられています。

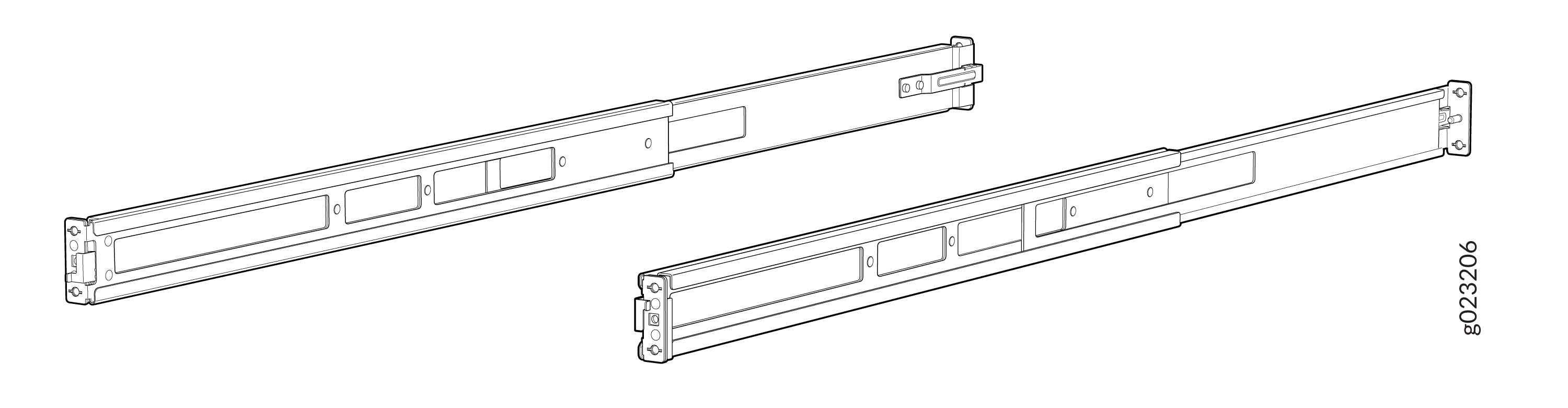

      図 18:前面と背面のレールの組み立て Front and Rear Rails Assembled
  3. 取り付けレールをラックに取り付けます。
    1. 背面取り付けレールのガイドブロックを背面支柱の穴に合わせます。背面の取り付けレールをラックの前方方向に引いて、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、カチッという音が聞こえます。

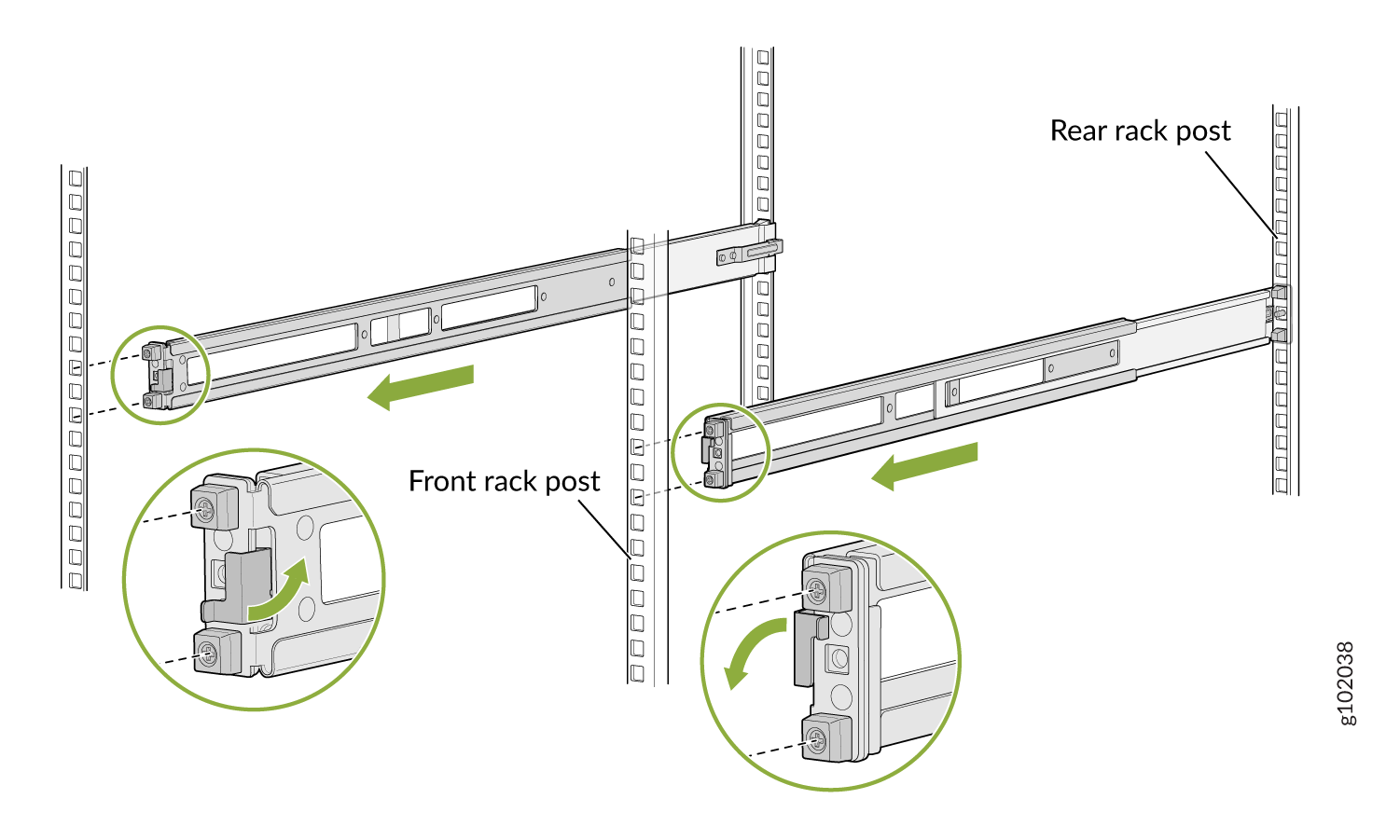

      図 19: 背面フローティング レール Install the Rear Floating Railsの取り付け
    2. 前面取り付けレールのラッチ ロックを開いた位置に移動し、前面取り付けレールをスライドさせて、ガイド ブロックを前面ラック支柱に挿入します。
      図 20:前面取り付けレールの取り付け Install the Front Mounting Rails
    3. ロックラッチをロック位置まで押します。

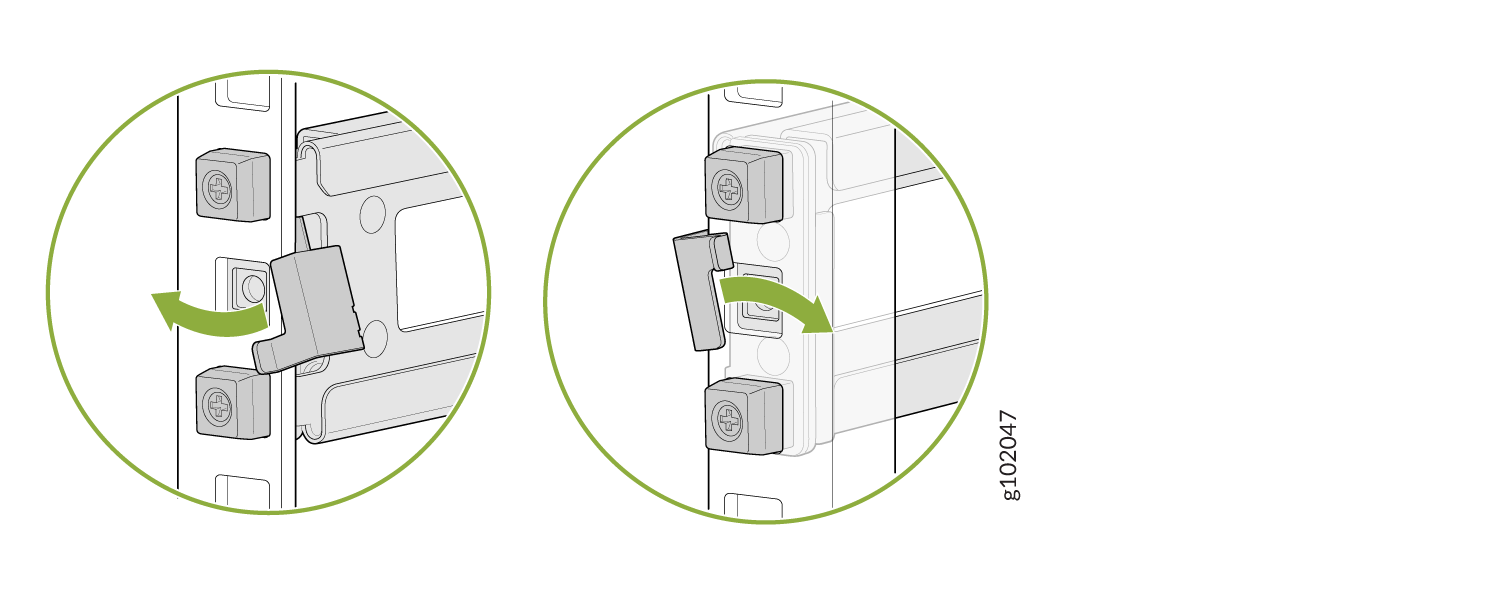

      図21:前面取り付けレールのロックラッチ Front Mounting Rails Lock Latch
    4. 前面と背面のラッチが取り付けレールの所定の位置にロックされていることを視覚的に確認します。

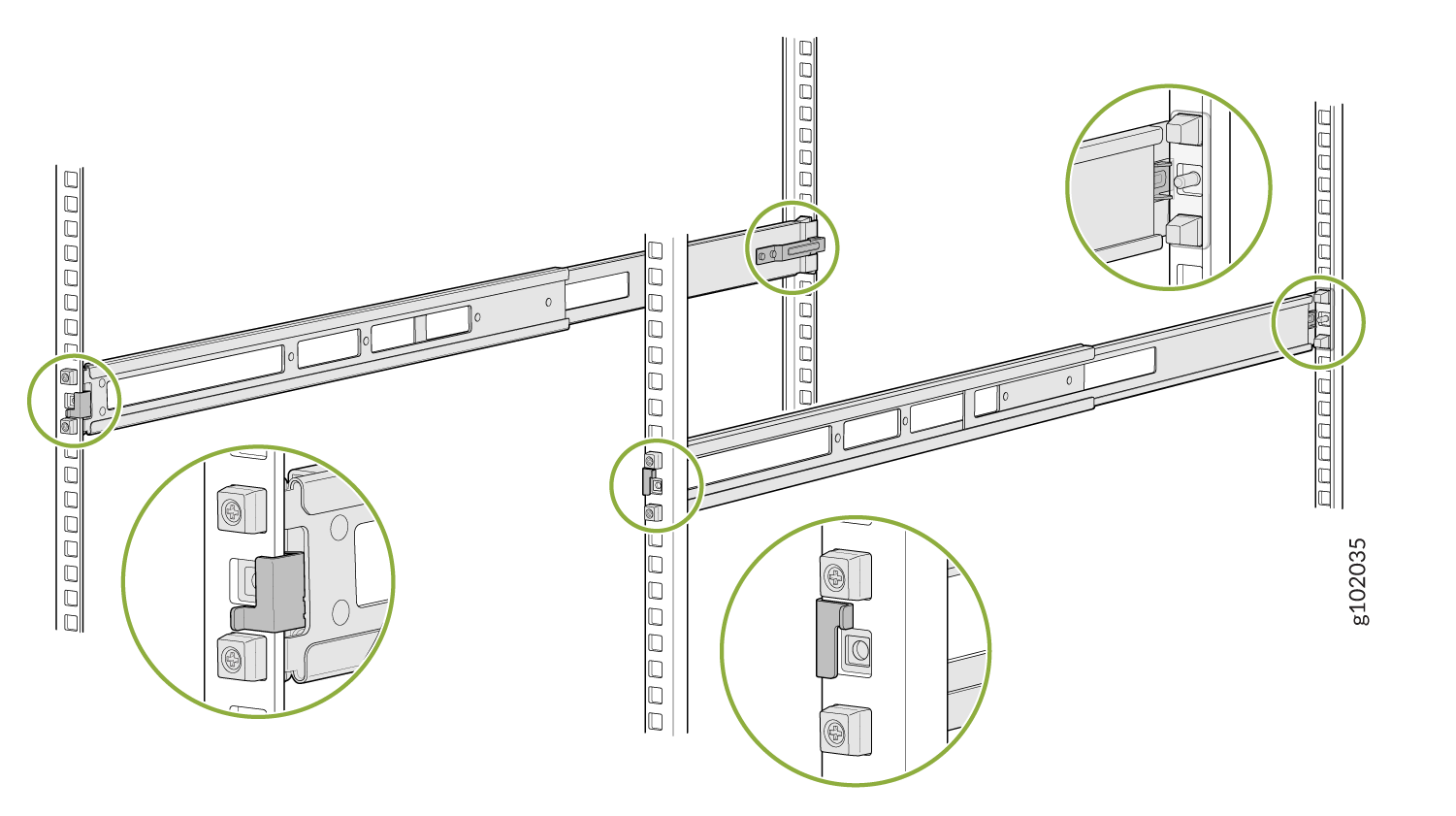

      図22:取り付けレールの取り付けとロック Mounting Rails Installed and Locked
  4. 取り付けブラケットが事前に取り付けられていない場合は、デバイスに取り付けます。デバイスにすでに取り付けブラケットがプリインストールされている場合は、この手順をスキップして次の手順に進みます。
    1. 取り付けブラケットの穴をシャーシの側面パネルのネジ穴に合わせます。
    2. フラットヘッド M4 x 6 mm プラスネジを挿入して、取り付けブラケットをシャーシの位置合わせされた穴に取り付けます。ネジを締めます。
      図23:取り付けブラケットをデバイス Attach the Mounting Brackets to the Deviceに取り付ける
  5. コンポーネントのAIR OUTラベルがホットアイルの隣に来るようにデバイスを配置します。
  6. デバイスの両側をつかんで持ち上げ、取り付けレールが取り付けブラケットの溝にスライドするようにデバイスを配置します。

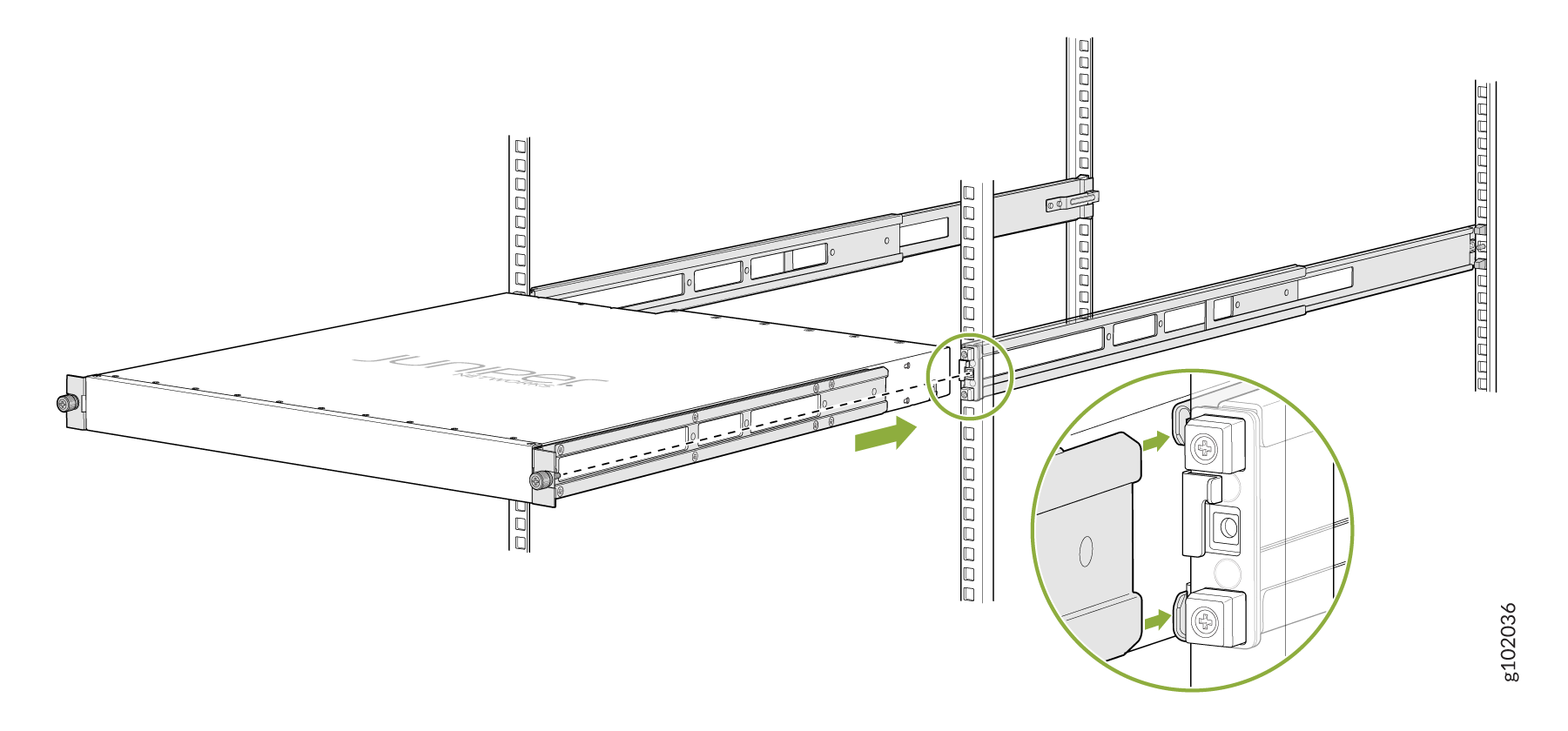

    図24:デバイスをラックSlide the Device into the Rackにスライドさせる
  7. 2 本の蝶ネジを締めてデバイスを固定します。

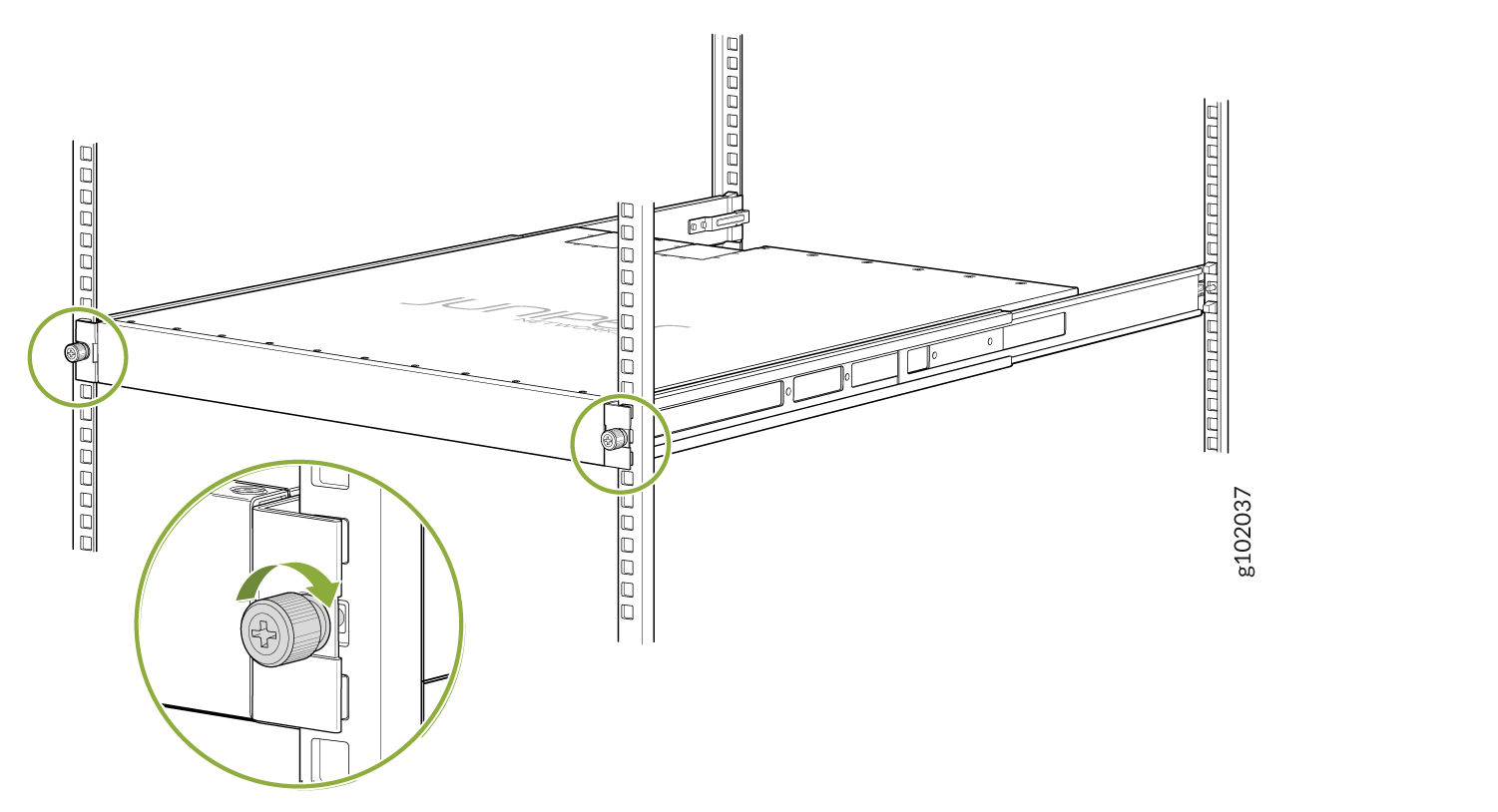

    図25:つまみネジTighten the Thumb Screwsを締めます

拡張 JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、デバイスをネジ穴ラックに取り付けます

次の工具と部品が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)

  • No.2 プラス(+)ねじ回し(付属)

  • ラック支柱に取り付ける前後の一対の取り付けレール(ラック取り付けキットに付属)

  • 一対の側面取り付けブラケットと 16 本の平頭 M4 x 6 mm プラスネジ。これらのブラケットは、事前に取り付けられていない場合(ラック取り付けキットに付属)に付属している場合、デバイスに取り付けます

拡張 JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、ネジ穴ラックの 4 本の支柱にデバイスを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に直接巻いて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 取り付けレールを組み立てます。
    1. ネジを緩めてガイドブロックを前面取り付けレールから取り外し、後で使用するために保管します。

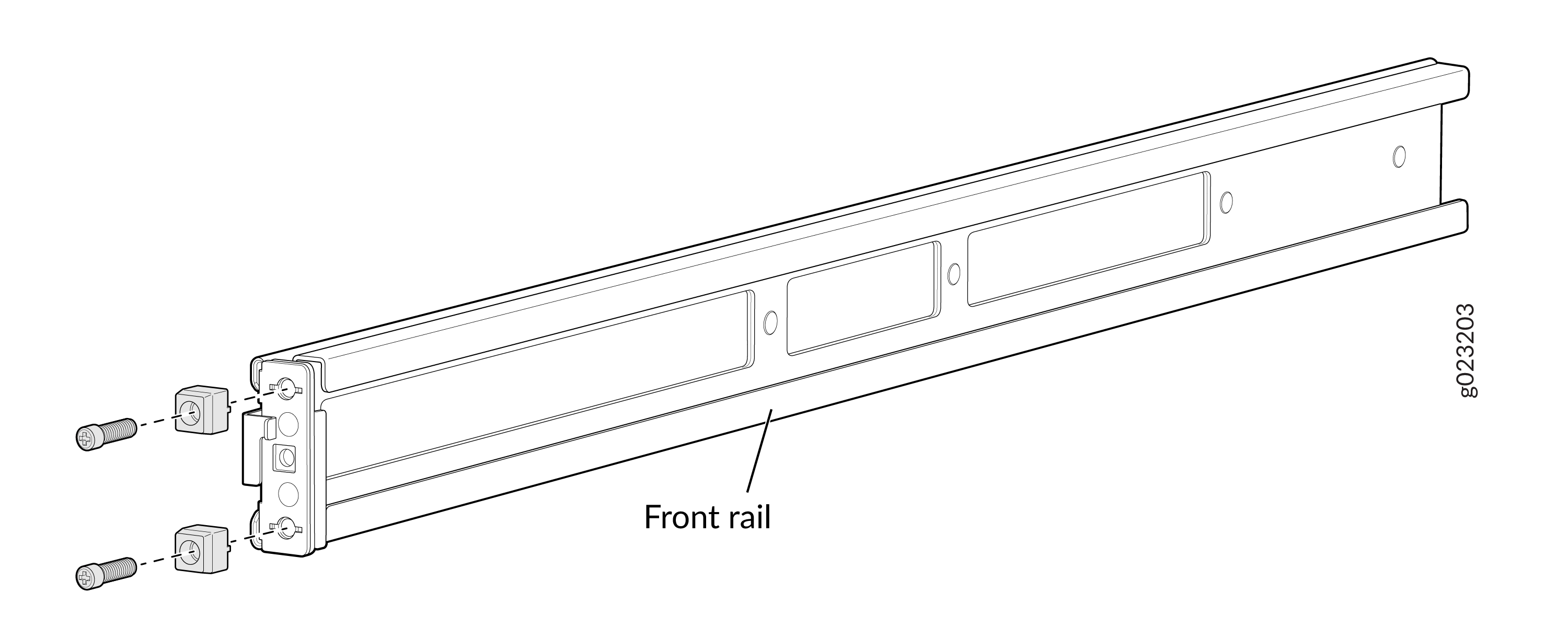

      図 26:前面取り付けレール Labeled diagram of a front rail with two screws and square nuts for fastening in equipment racks or industrial frameworks.からのガイド ブロックの取り外し
    2. ネジとワッシャーを緩めて、後部フローティングレールからガイドブロックを取り外します。ガイドブロック、ネジ、ワッシャーは、後で使用するために保管しておいてください。

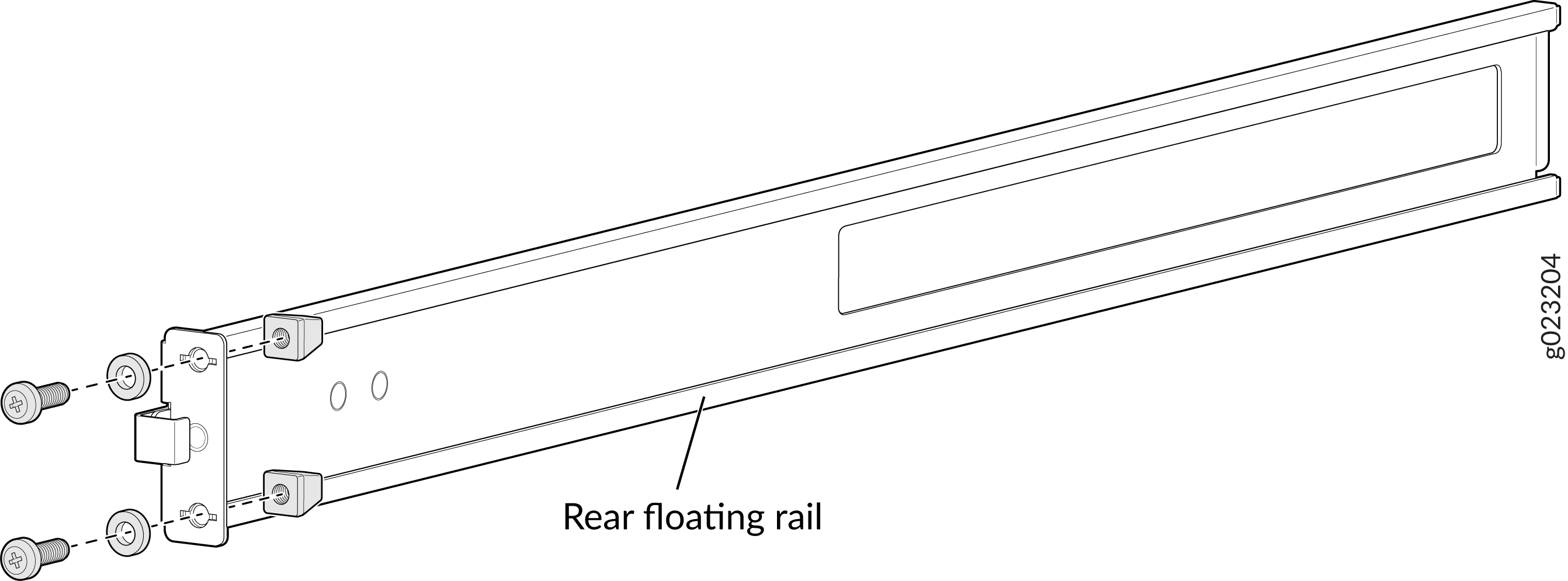

      図 27: リア フローティング レール Rear floating rail with mounting brackets and screws for securing equipment in a rack.からガイド ブロックを取り外す
    3. 背面のフローティングレールを前面の取り付けレールにスライドさせます。

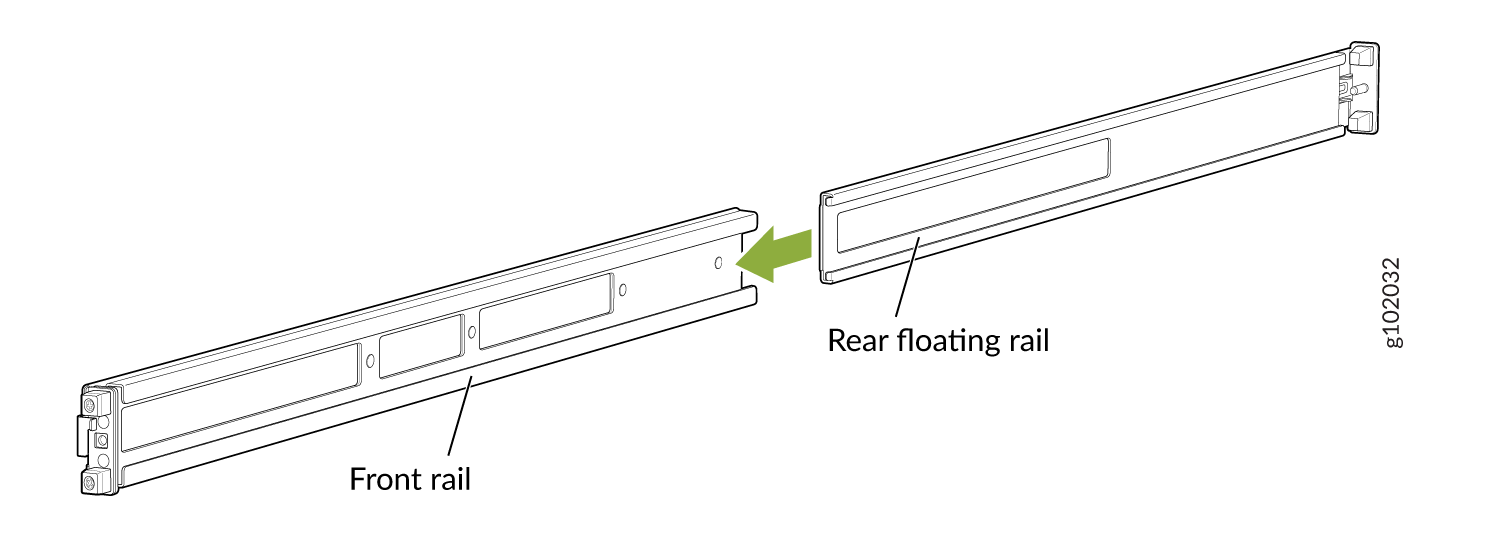

      図 28:背面フローティング レールを前面取り付けレールDiagram of a rail system with front and rear floating rail, showing connection for mounting equipment in server racks.にスライドさせる
    4. 取り付けレールが組み立てられています。
      図 29:Telescopic drawer slides with interlocking metal pieces for smooth drawer movement.組み立てた前面レールと背面レール
  3. 取り付けレールをネジ穴ラックに取り付けます。

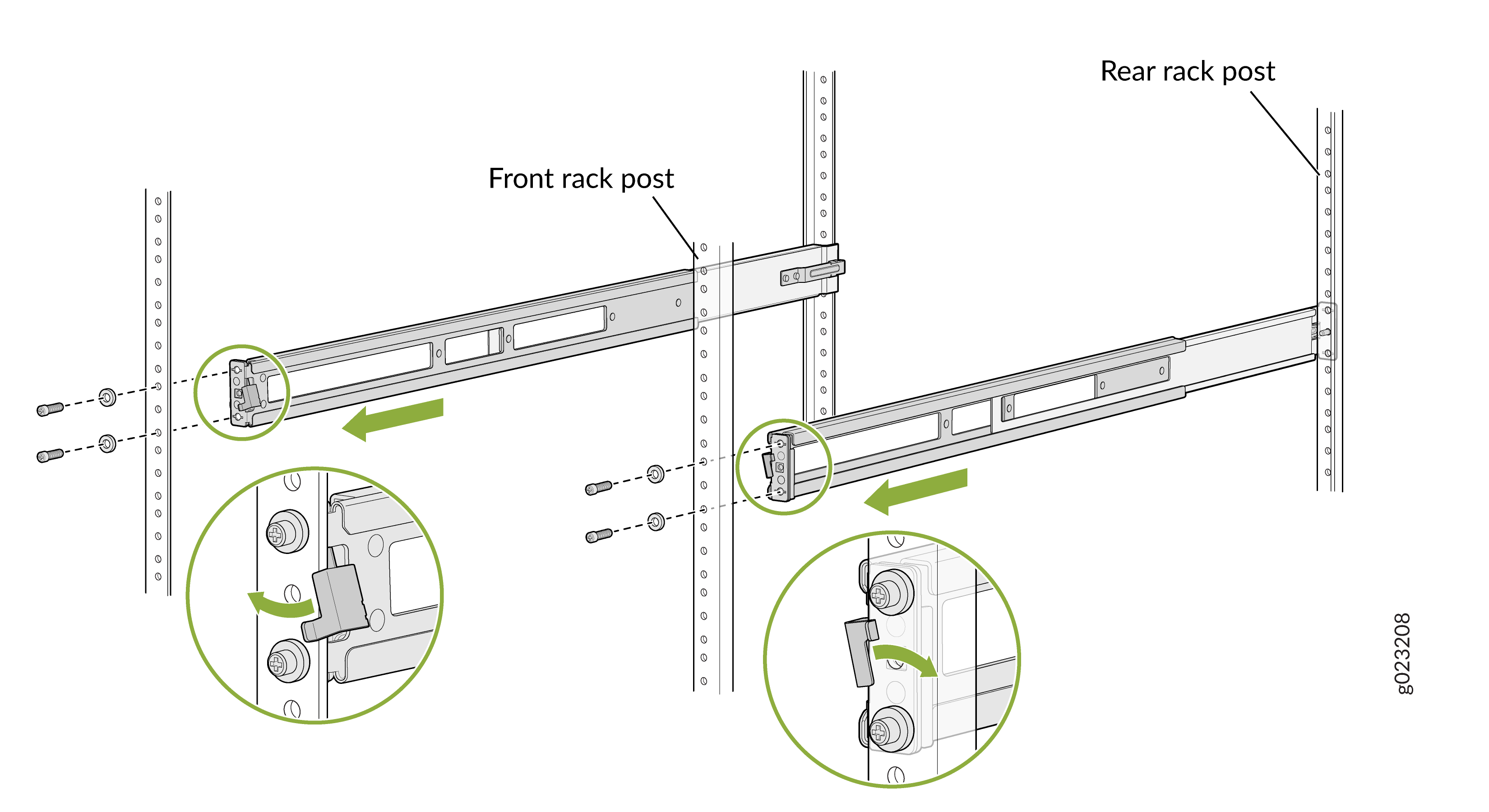

    1. 背面取り付けレールのガイドブロックを背面支柱の穴に合わせます。背面の取り付けレールをラックの前方方向に引いて、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、カチッという音が聞こえます。

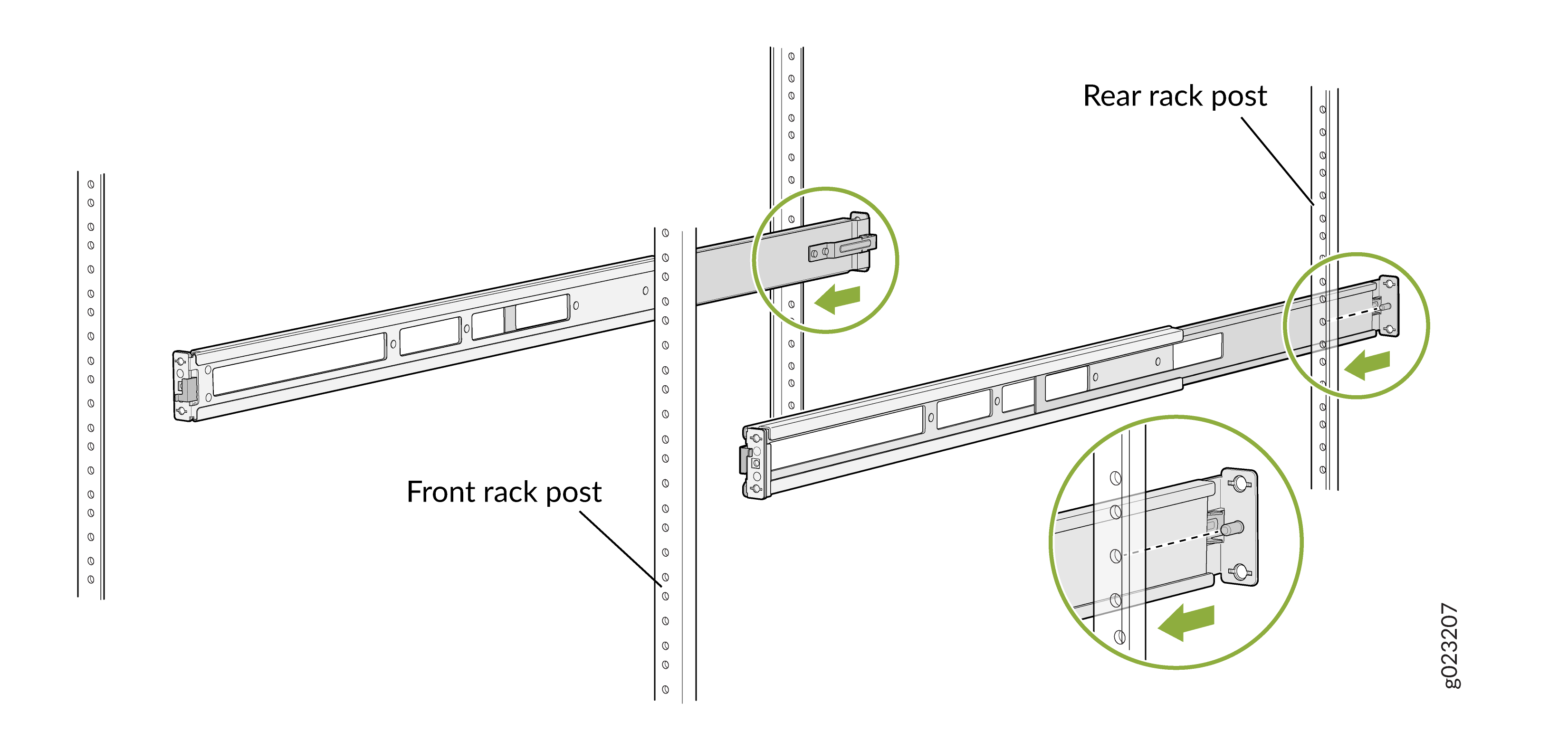

      図 30: 背面フローティング レールの取り付け Rack rails being attached to front and rear server rack posts with green arrows indicating insertion direction.
    2. 前面取り付けレールのラッチ ロックを開いた位置に移動し、前面取り付けレールをスライドさせて前面ラック支柱に位置合わせします。 手順「前面取り付けレールからのガイドブロックの取り外し」で取り外したネジと、「背面フローティングレールからのガイドブロックの取り外し」の手順で取り外したワッシャーを使用して、ロックラッチをロック位置に押し込みます。
      図 31:前面取り付けレールの取り付け Rack rails installation on server rack with screws and washers securing rails to front and rear posts; green arrows show direction of installation.
    3. ラックのネジ山サイズに適したネジ(付属していません)を使用して、背面のフローティングレールを背面ラック支柱に固定します。

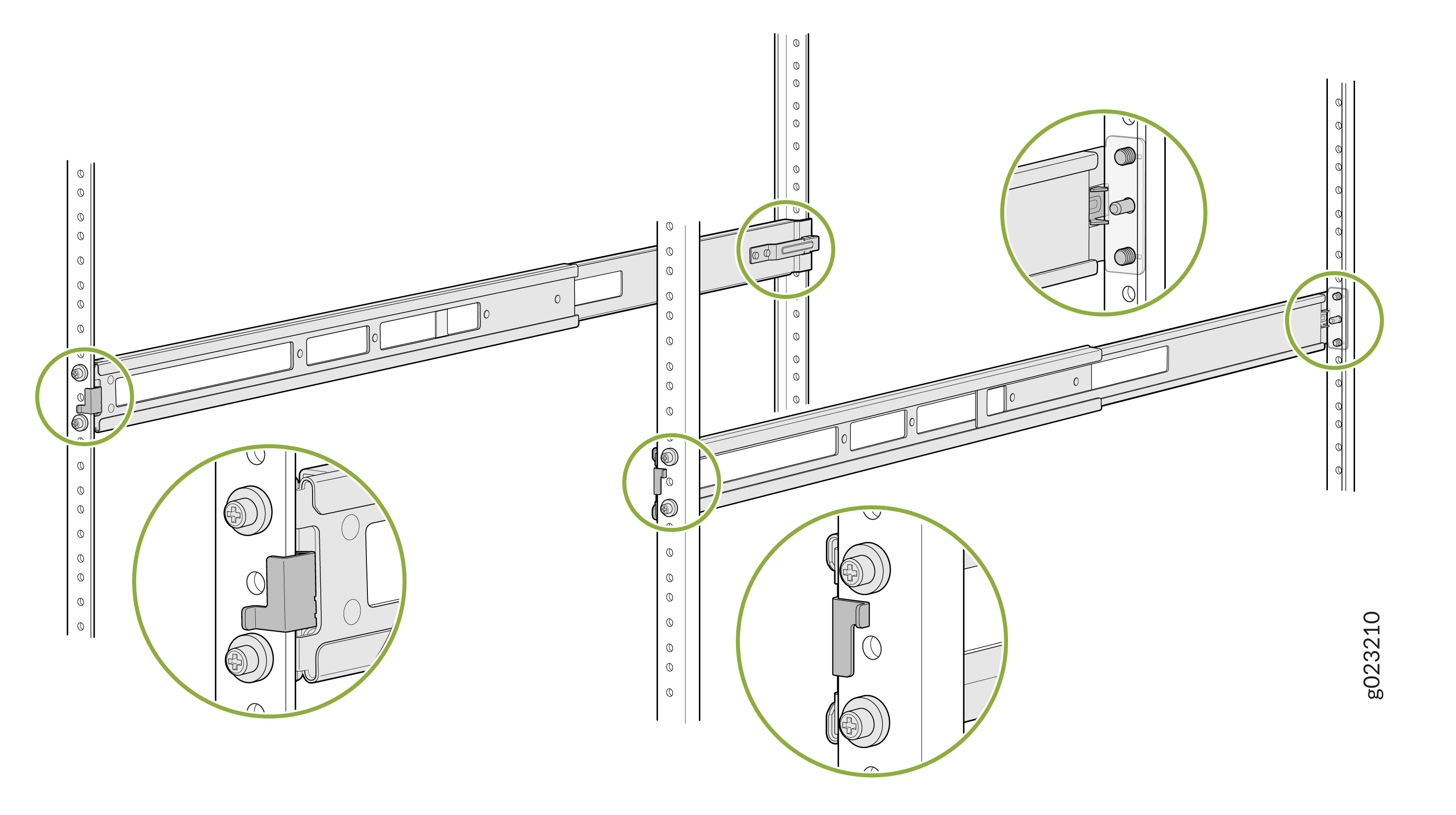

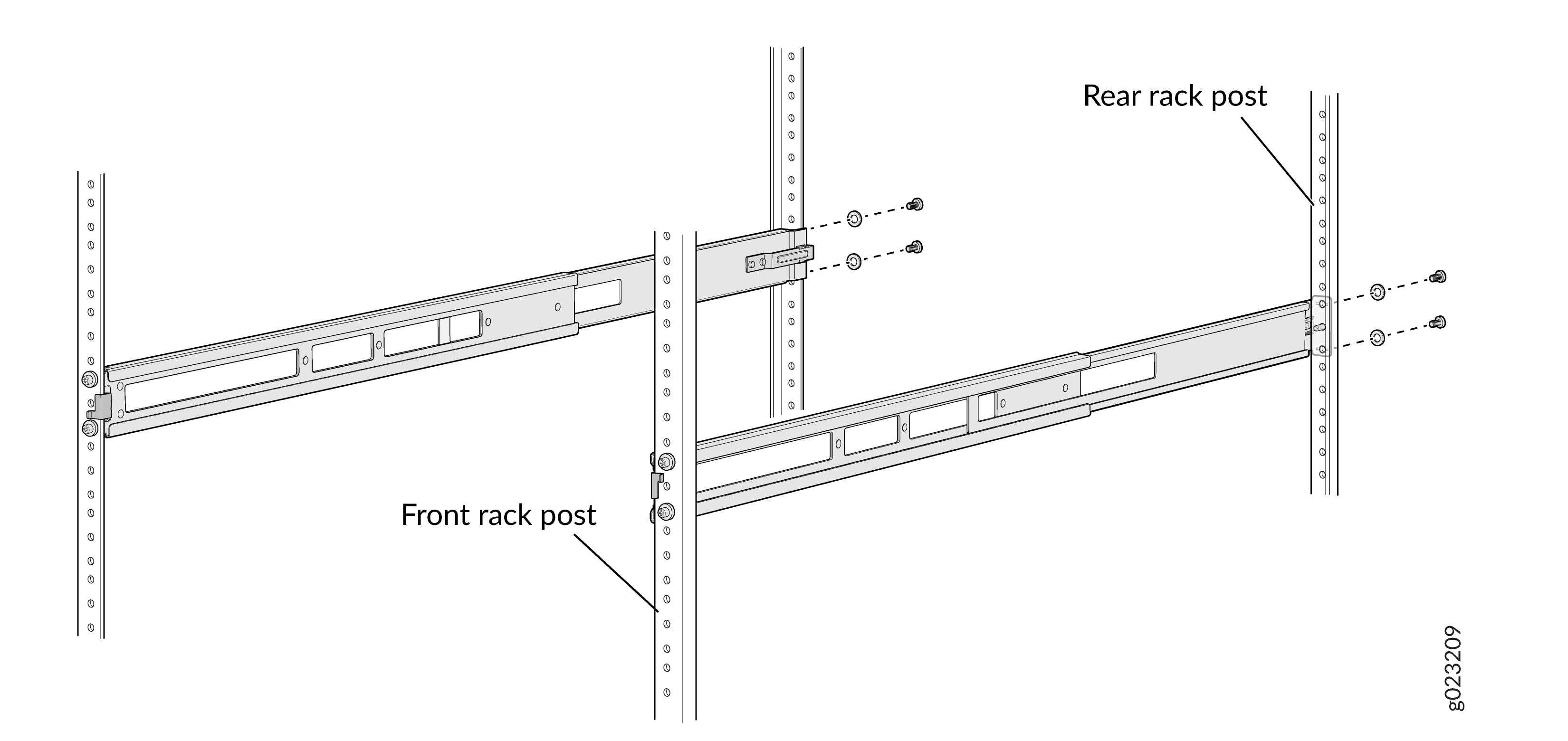

      図32:背面フローティングレールDiagram showing rack rails mounted onto front and rear rack posts with screws, supporting equipment in a server rack.固定
    4. 前面と背面のラッチが取り付けレールの所定の位置にロックされていることを視覚的に確認します。
      図 33:取り付けレールの取り付けと固定 Rack-mount rail system installation showing attachment points with green circles highlighting screws, clips, and brackets.
  4. 取り付けブラケットが事前に取り付けられていない場合は、デバイスに取り付けます。デバイスにすでに取り付けブラケットがプリインストールされている場合は、この手順をスキップして次の手順に進みます。
    1. 取り付けブラケットの穴をシャーシの側面パネルのネジ穴に合わせます。
    2. フラットヘッド M4 x 6 mm プラスネジを挿入して、取り付けブラケットをシャーシの位置合わせされた穴に取り付けます。ネジを締めます。
      図 34:取り付けブラケットをデバイス Rack-mount installation diagram for a Juniper Networks device with brackets and screws for standard equipment rack mounting.に取り付ける
  5. コンポーネントのAIR OUTラベルがホットアイルの隣に来るようにデバイスを配置します。
  6. デバイスの両側をつかんで持ち上げ、取り付けレールが取り付けブラケットの溝にスライドするようにデバイスを配置します。

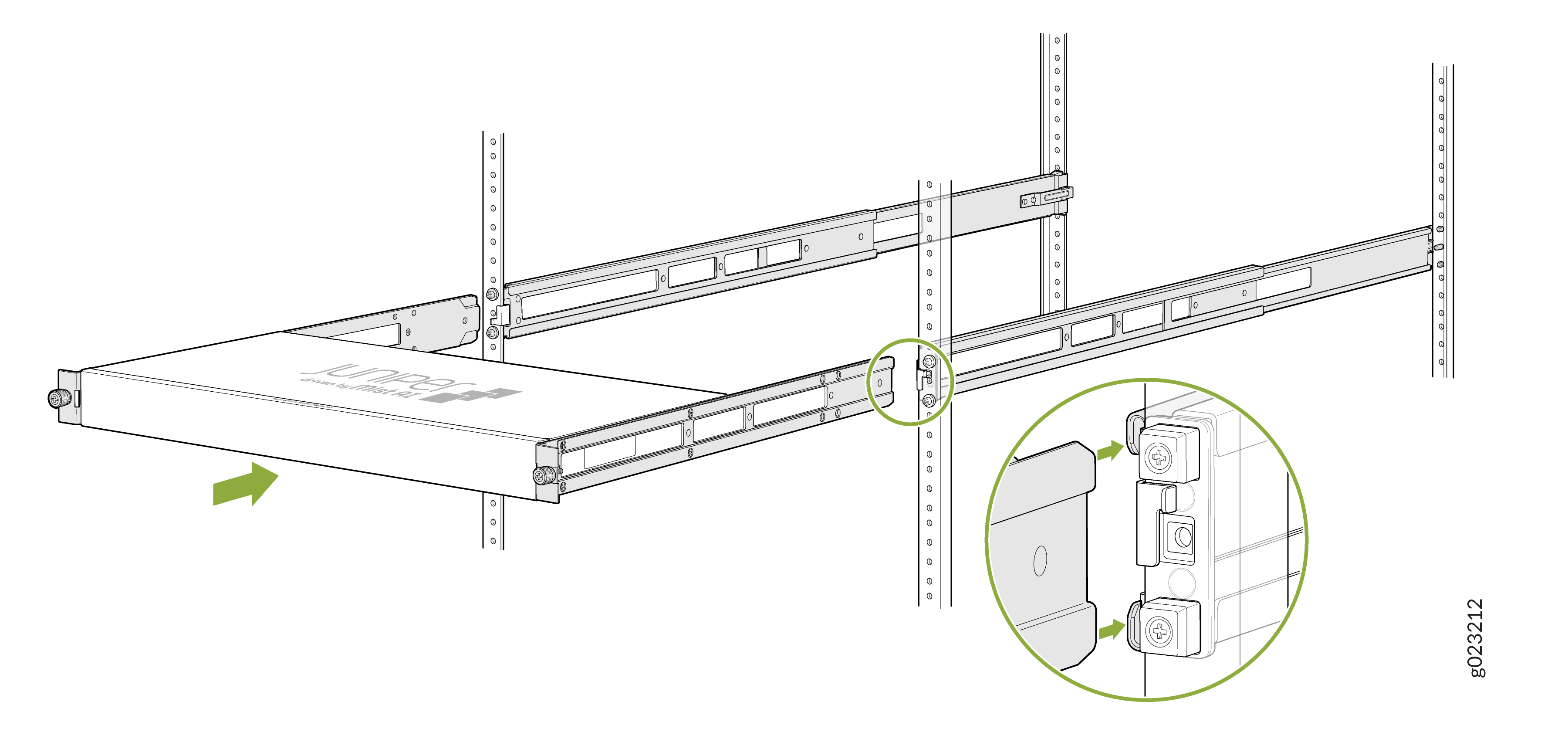

    図 35: デバイスをラック Installing a rack-mounted device with arrows showing movement and attachment points using screws or fasteners.にスライドさせる

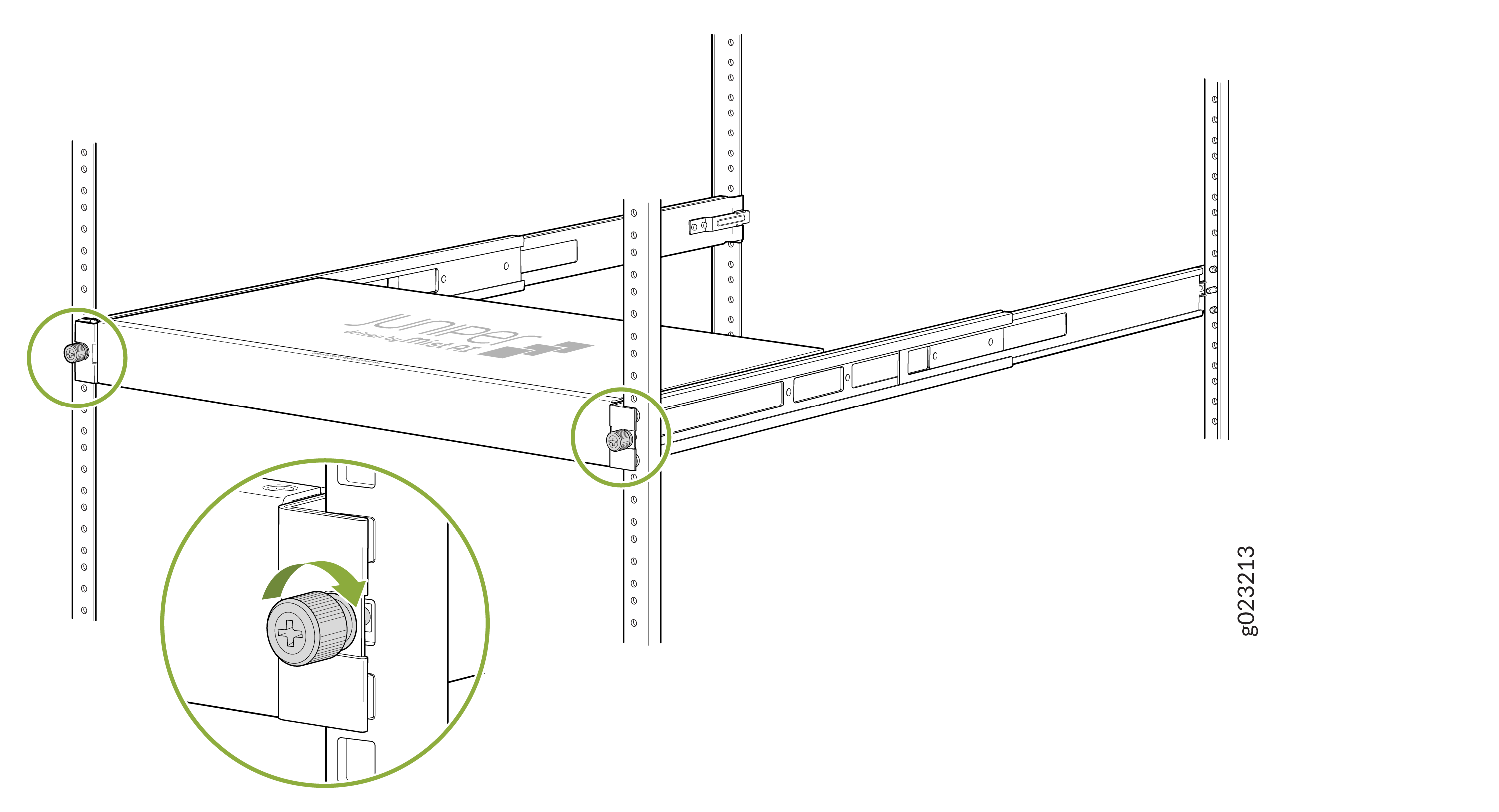

  7. 2 本の蝶ネジを締めてデバイスを固定します。
    図36:つまみネジRack-mounted server secured with tool-less green knob fastening mechanism. Zoomed view shows adjustable knob for tightening connection.締めます

EX4000スイッチを壁面に取り付ける(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

スイッチを壁面に取り付ける前に、以下を行ってください。

手記：

スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。
手記：

スイッチ上部の通気口をふさがないでください。通気口をふさぐと、スイッチのシャーシが過熱する可能性があります。

次の部品と工具が揃っていることを確認します。

  • 壁取り付けブラケット 1 個(壁取り付けキットに付属)

  • 取り付けブラケットをスイッチに取り付けるための 4 本のネジ(M4 x 5 mm)(壁取り付けキットに付属)

  • ユニットを壁に取り付けるための壁取り付けネジ(M4 x 20 mm)4本(壁取り付けキットに付属)

  • 4つの中空ウォールアンカー(壁取り付けキットに付属)

  • プラス(+)ねじ回し、No.2(付属していません)

EX4000スイッチは、別売りの壁取り付けキットを使用して壁に取り付けることができます。

1 台または 2 台のスイッチを壁に取り付けるには、次の手順に従います。

  1. スイッチをダンボール箱から取り出します(EX4000スイッチの開梱を参照)。
  2. 4 本の M4 x 5 mm ネジを使用して、壁取り付けブラケットをスイッチの下部に取り付けます。

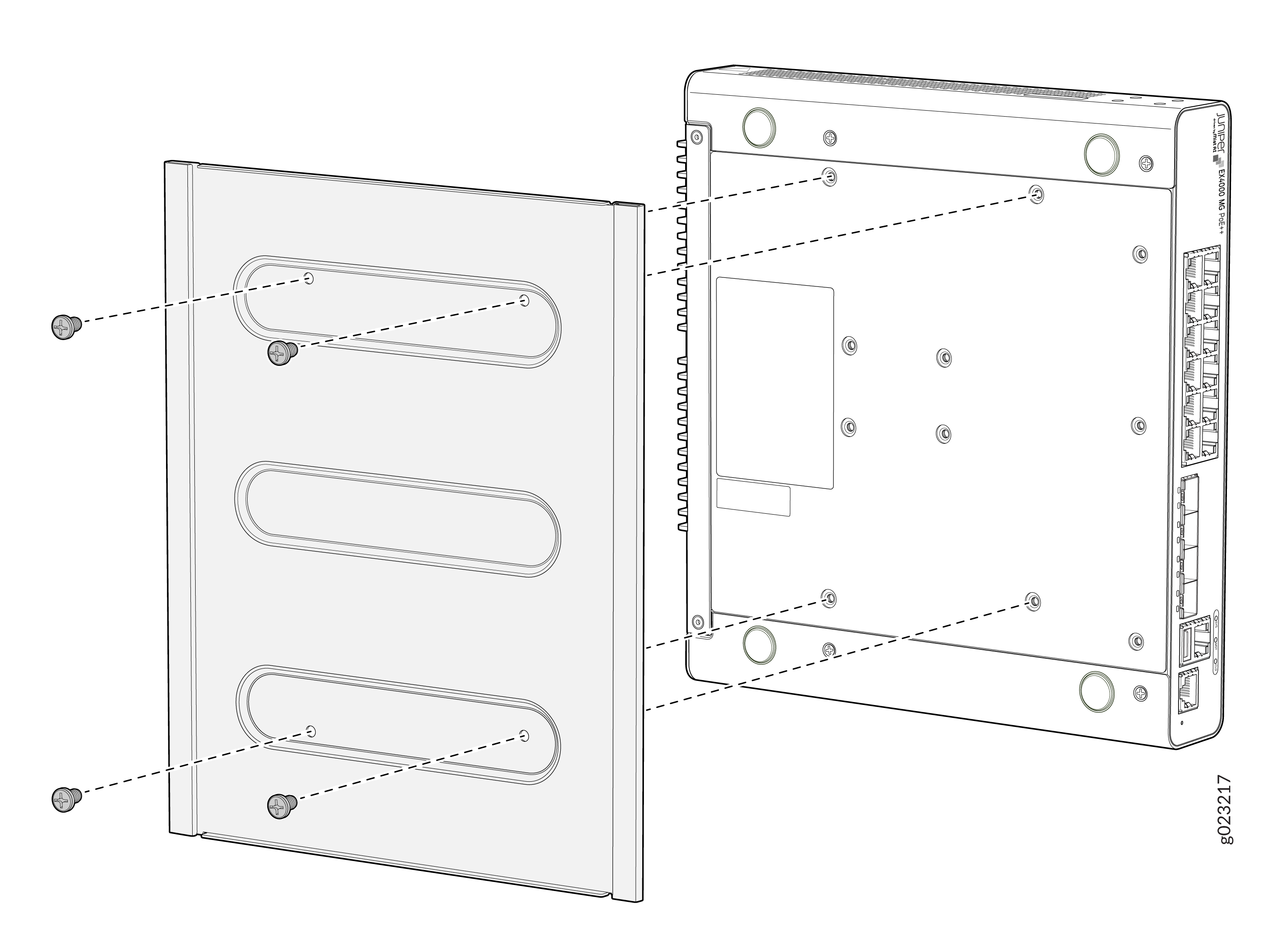

    図 37:壁取り付けブラケットをスイッチ Rack-mounted server secured with tool-less green knob fastening mechanism. Zoomed view shows adjustable knob for tightening connection.の下部に取り付けます

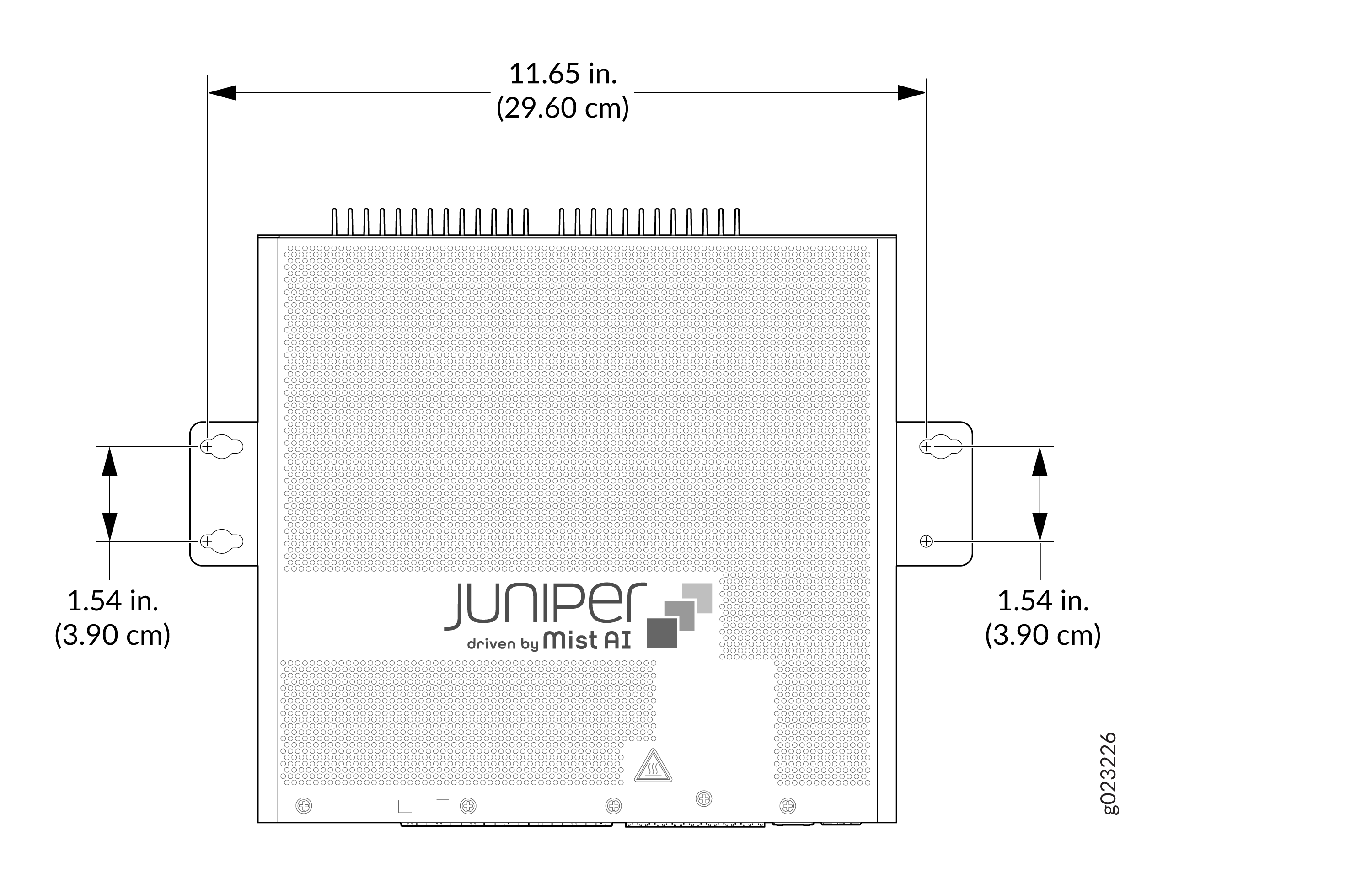

  3. 次の図に示すように、壁に4か所に6mmの穴を開けます。これらは、スイッチを取り付けるための取り付けネジを取り付けるための壁の寸法を示しています。

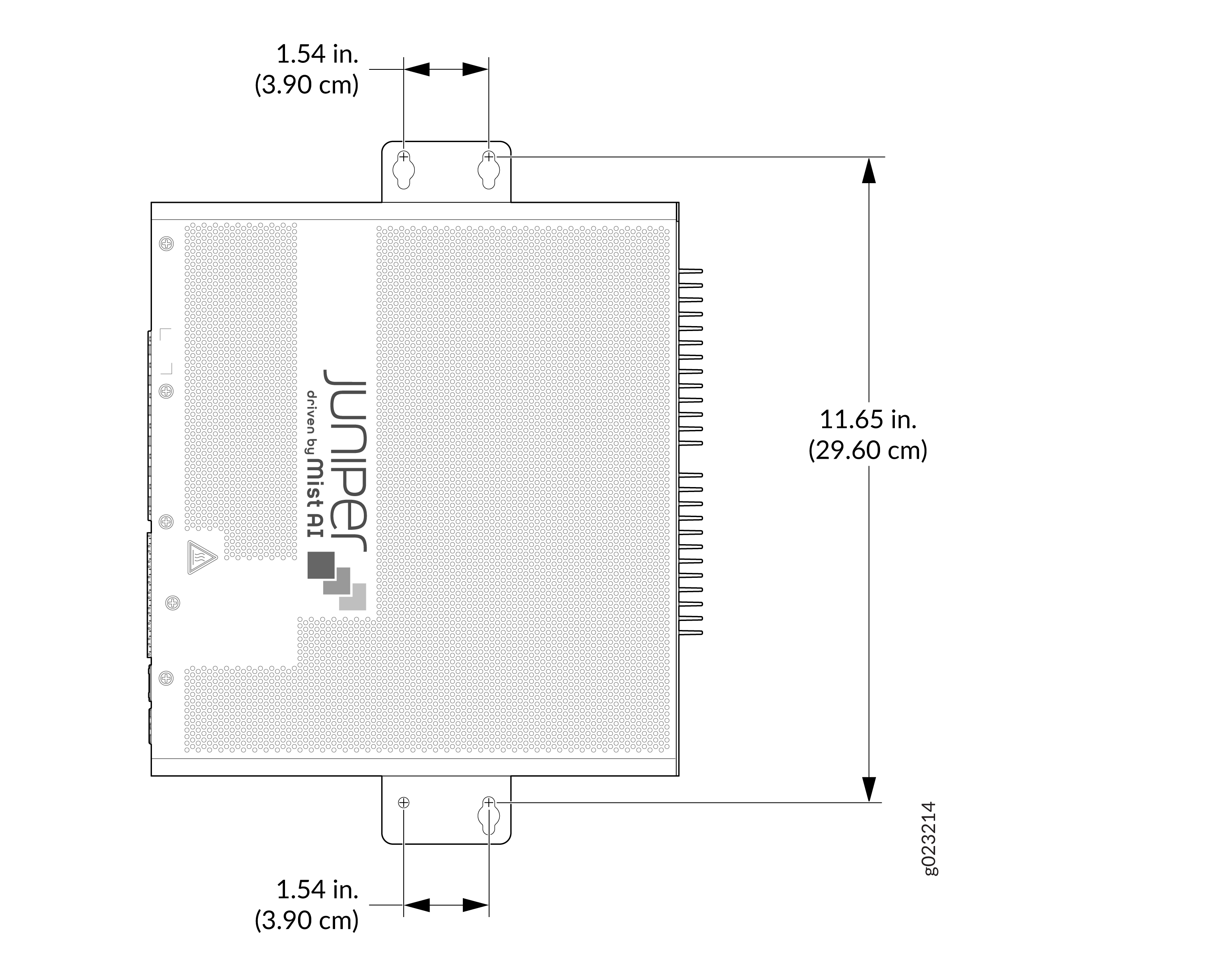

    図 38:取り付けネジを取り付けるための壁の寸法 Juniper driven by Mist AI device diagram with height 11.65 inches and width 1.54 inches.
  4. スイッチのフロント パネルまたはポートが右側または左側を向き、取り付けブラケット ヘッドの穴が取り付けネジの頭と揃うように、スイッチを壁に当てて置きます。
  5. 次の図の 1 に示すように、4 つの中空壁アンカーを取り付けます。次の図の 2 に示すようにマークされた 3 本の壁取り付けネジを取り付けます。ネジを半分だけ締めて、約1/4インチを残します。ネジの頭と壁の間の距離(6 mm)。スイッチを壁取り付けネジに引っ掛けます。次の図の 4 に示すように、4 番目の壁取り付けネジを取り付けます。すべてのネジを締めます。

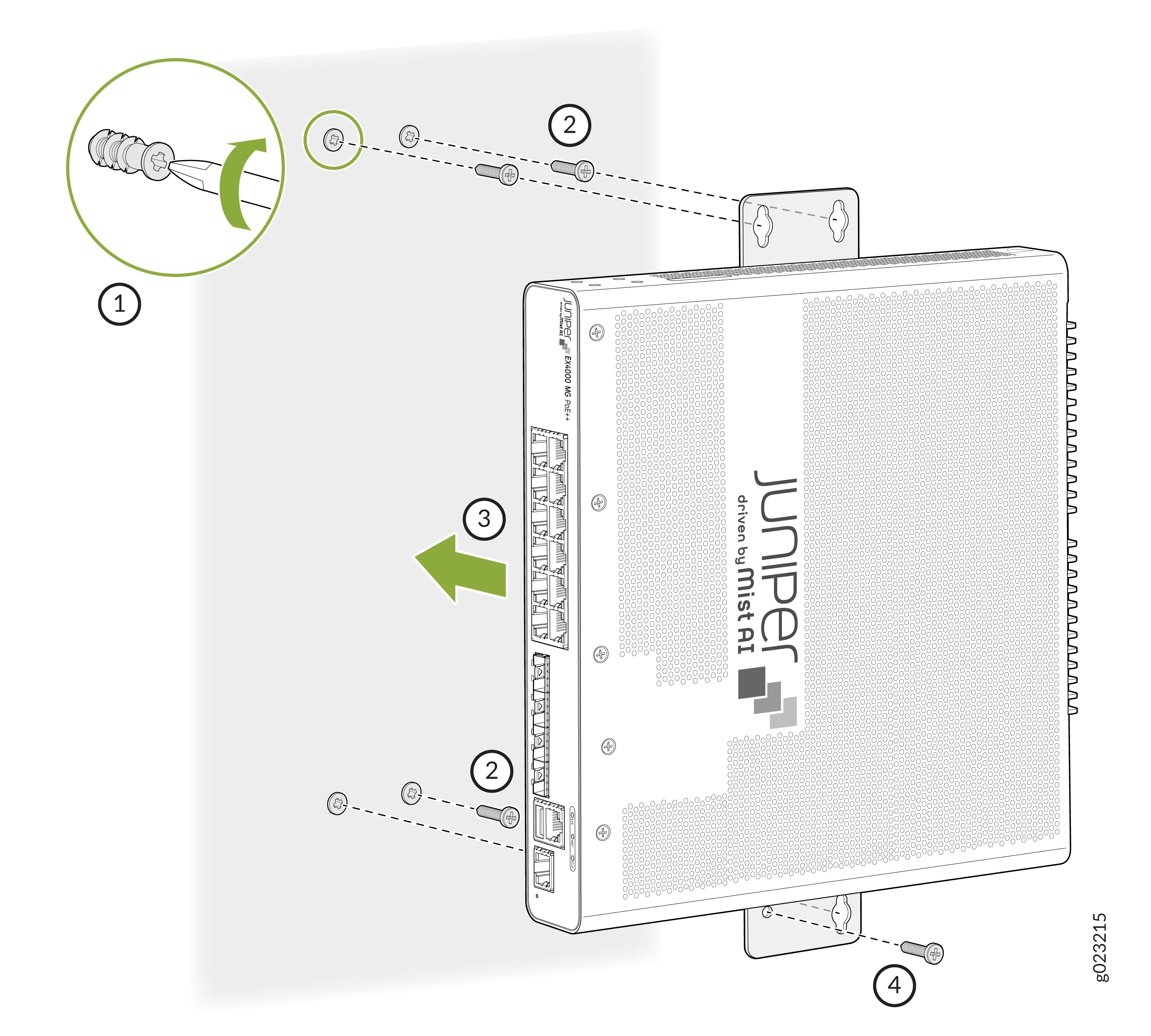

    図39:中空壁アンカーと取り付けネジを Installation steps for Juniper EX4100 switch: 1. Attach screws to wall. 2. Align and secure device. 3. Position on screws. 4. Secure in place. Ports highlighted for cable connections.取り付けます

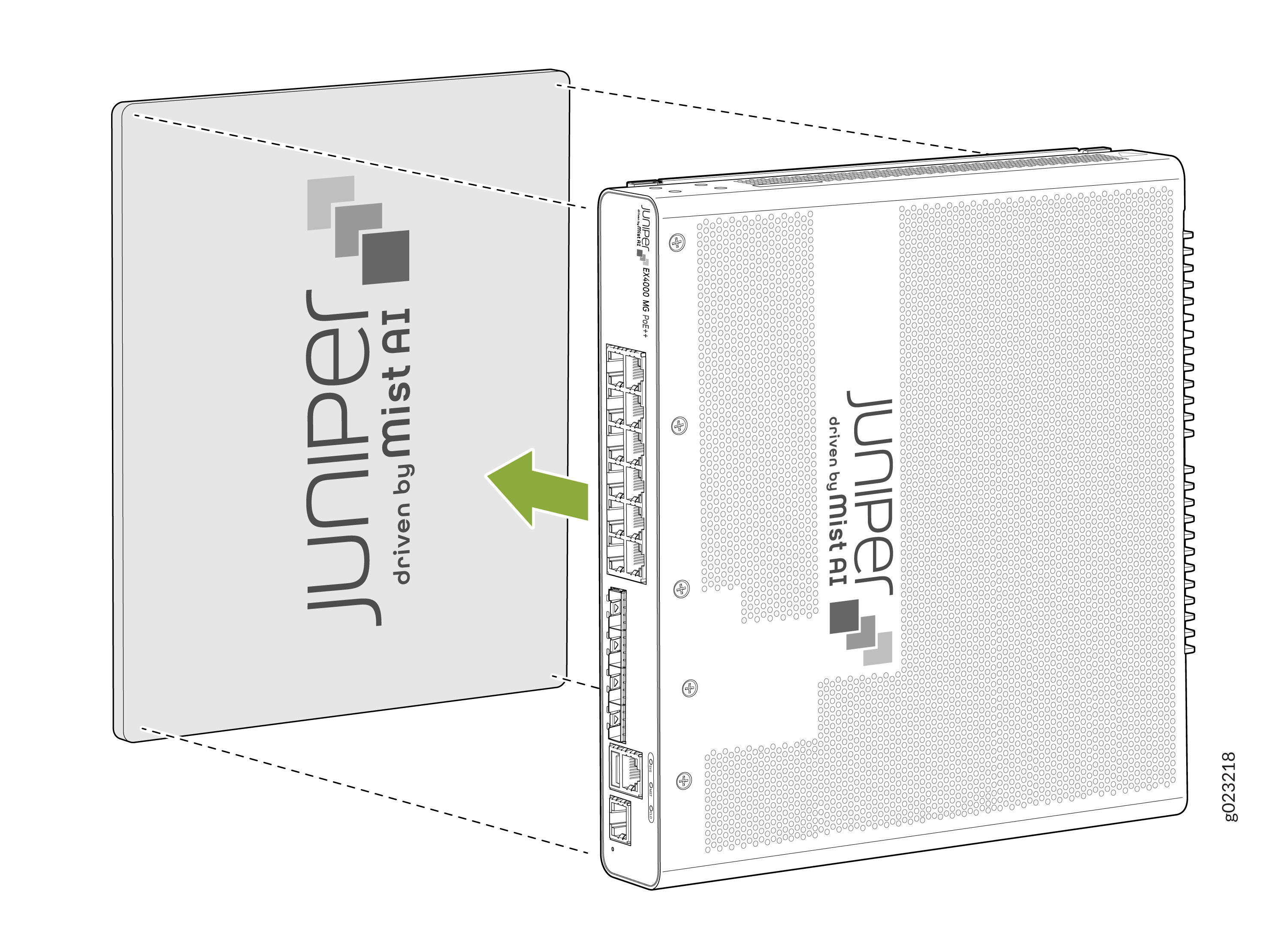

    図 40:スイッチを壁面Juniper Networks switch with Mist AI branding and multiple Ethernet ports for network management.に取り付ける

机上のEX4000スイッチの取り付け(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

EX4000スイッチは、机などの平らな場所に取り付けることができます。表面は平らまたは水平である必要があり、傾斜した表面または領域であってはなりません。デスクトップ マウントは、EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP のデフォルトのマウントです。

手記：

スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

スイッチのシャーシの過熱を防ぐために、スイッチ上部の通気口をふさがないでください。

デスクトップまたはその他の平らな面が安定していて、しっかりとサポートされていることを確認してください。

スイッチを机などの平らな場所に取り付けるには、次の手順を実行します。

  1. スイッチを机または平らな面に置きます。
  2. スイッチが机の上または平らな面にしっかりと置かれていることを確認します。

EX4000スイッチを机の下または他の水平な場所(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

次の部品と工具が揃っていることを確認します。

手記：机の下取り付けキットは、壁取り付けキットを使用します。
  • デスク取り付けブラケットの下に1個(壁取り付けキットに付属)
  • 取り付けブラケットをスイッチに取り付けるための 4 本のネジ(M4 x 5 mm)(壁取り付けキットに付属)

  • デスクの下にスイッチを取り付けるための 4 本のネジ(M4 x 15 mm)(壁取り付けキットに付属)

  • プラス(+)ねじ回し、No.2(付属していません)

EX4000スイッチは、机の下などの平らな場所に取り付けることができます。これを行うには、取り付けブラケットをシャーシに取り付け、机の下の表面に固定します。

手記：

熱冷却のために、スイッチの周囲全体に 6 インチのクリアランスを確保します。
手記：

机または平らな面は、ネジをしっかりと保持するのに適している必要があります。

木製の机の厚さは、ネジの長さよりも大きく、スイッチの重量に耐えるのに十分な強度が必要です。
手記：

スイッチ上部の通気口をふさがないでください。通気口をふさぐと、スイッチのシャーシが過熱する可能性があります。

ネジを使用してスイッチを机の下またはその他の平らな面の下に取り付けるには、次の手順を実行します。

  1. 4 本の M4 x 5 mm ネジを使用して、取り付けブラケットをスイッチに取り付けます。

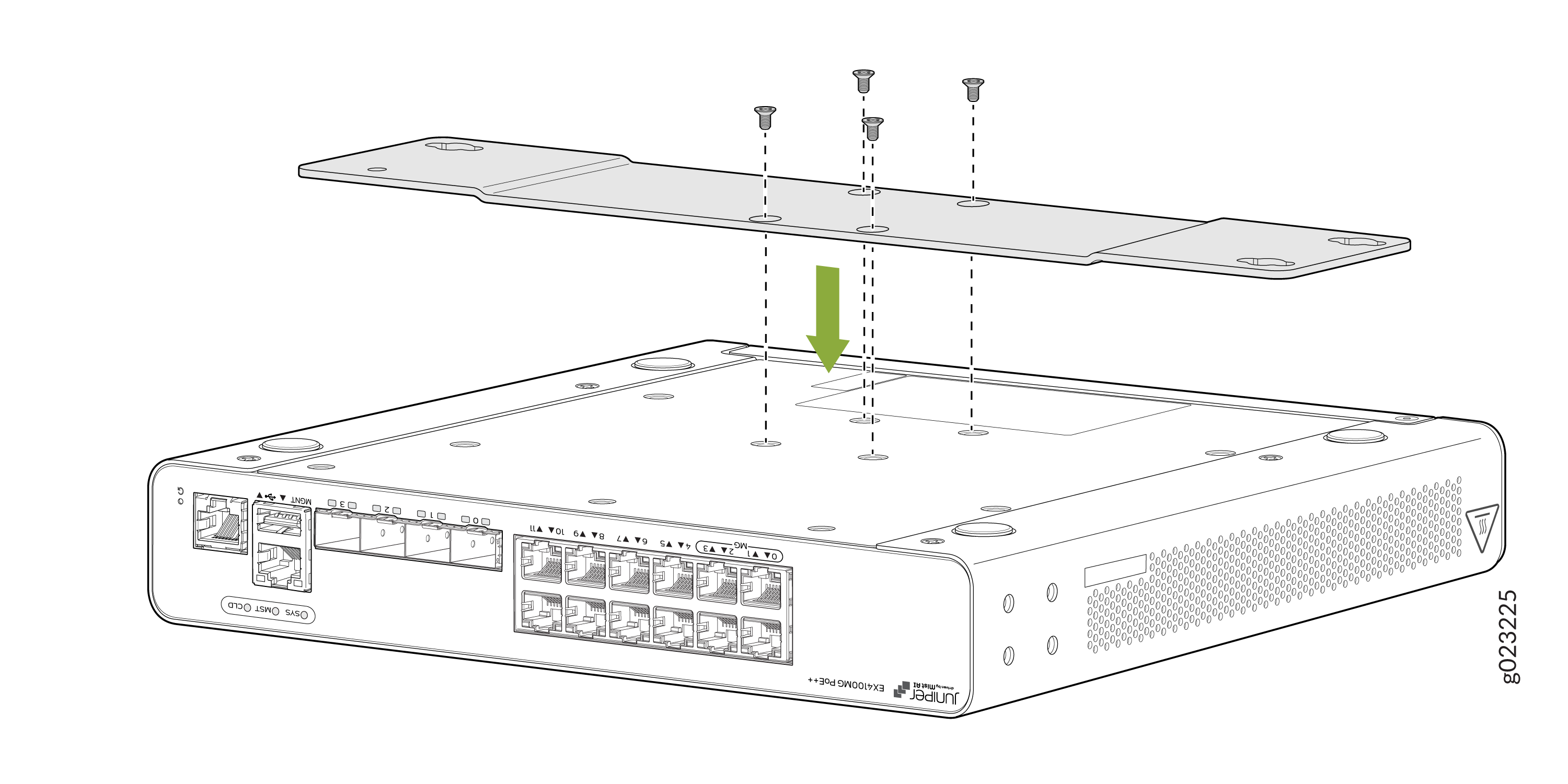

    図 41:取り付けブラケットをスイッチ Installing a mounting bracket on a Juniper EX4100-MP PoE++ network switch with screws aligned for attachment.に組み立てます
  2. 次の図に示すように、机の下に4か所の穴を開けます。穴の推奨深さは3.3mmです。
    図42:スイッチを机の下に取り付けるための取り付けネジを取り付けるための測定Juniper network device with Mist AI, width 11.65 inches, height 1.54 inches, featuring side mounting brackets and perforated surface for ventilation.
  3. 次の図の 1 に示すように、3 本の M4 x 15 mm 取り付けネジを取り付けます。ネジを半分だけ締めて、約1/4インチを残します。ネジの頭と壁の間の距離(6 mm)。スイッチをネジの上に引っ掛けます。スイッチの前面パネルまたはポートが手前を向くようにスイッチを置きます。次の図の 3 に示す 4 番目の取り付けねじを取り付けます。ネジを締めます。

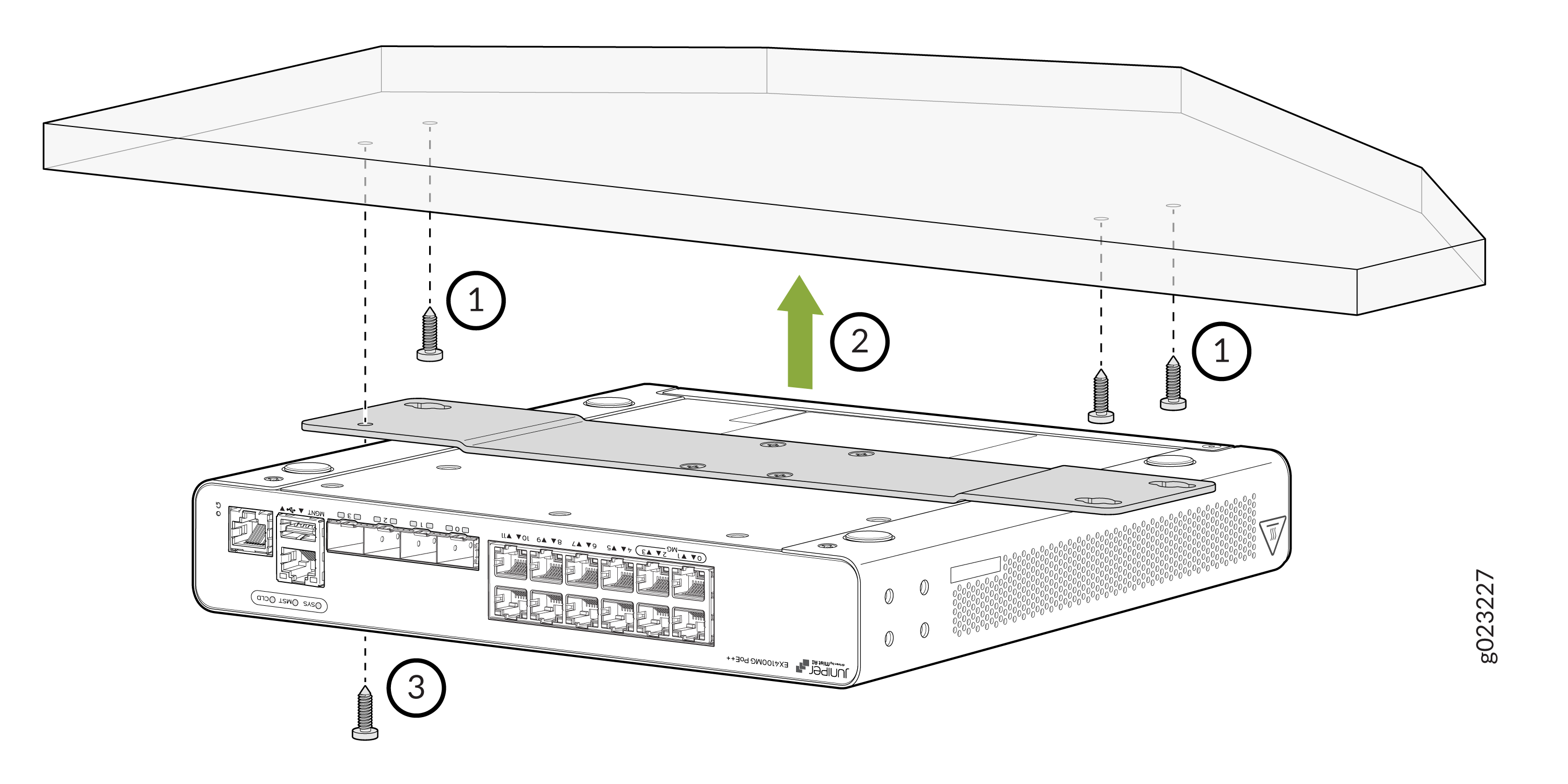

    図43:スイッチを机の下のネジに合わせ Juniper EX4100-C network switch installation diagram onto wall or ceiling with labeled screws and mounting bracket.

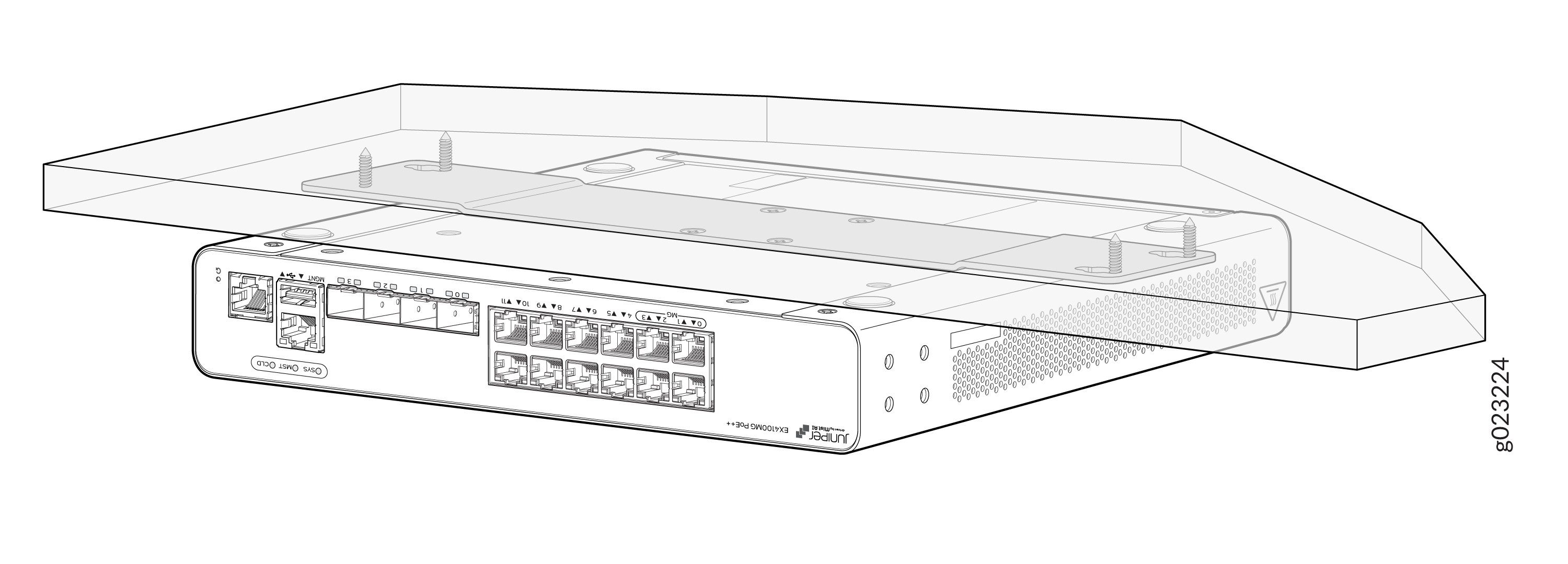

    図44:ネジを締めて、スイッチを机の下のTechnical drawing of a Juniper Networks switch with RJ45 and SFP ports, showing a transparent overlay for mounting.に固定します

マグネット パッド(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)を使用した鉄壁への EX4000 スイッチの取り付け

次の部品と工具が揃っていることを確認します。

  • マグネットトレイ x 1

  • M4 ネジ 4 本

  • マグネットパッド 1 個

手記：

磁石とデバイスを正しく取り付けないと、危険な状態になる可能性があります。自分自身と機器を安全に保つために、次の指示に従う必要があります。

  • デバイスの取り付けには、ジュニパーが提供するマグネットキットのみを使用してください。

  • スイッチは、マグネットパッドを使用して、ITまたは安全な部屋の鉄壁に取り付けることができます。
手記：

  • スイッチは、マグネットパッドを使用して、高さ2メートル以下の鉄壁に取り付けることができます。

  • 鉄の壁は滑らかで、オイル、グリース、汚れなどの汚染物質がない必要があります。

  • スイッチが取り付けられている鉄の壁は、振動や衝撃が発生する可能性のある領域の近くに置かないでください。直射日光の当たる場所に設置しないでください。また、発熱箇所の近くに取り付けると、取り付けが故障する可能性があります。

  • スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。

  • スイッチを取り付ける鉄の壁は平らでなければならず、表面には起伏がないようにする必要があります。鉄の壁は、スイッチを支えるのに十分な強度としっかりと支えられている必要があります。

鉄素材の表面にスイッチを取り付けるには、次の手順を実行します。

  1. シャーシを裏返します。
  2. プラス(+)ドライバ(番号 2)を使用し、4 本の M4 ネジを使用してスイッチの下側にマグネット トレイを組み立てます。
    図45:スイッチExploded diagram of a network device showing back panel attachment to main body with screws, highlighting Ethernet ports.の底面に組み立てられたマグネットトレイ
  3. マグネットパッドを使用して、スイッチを鉄の表面に取り付けます。
    図 46: スイッチを鉄の表面Juniper Networks device with ports and connectivity features driven by Mist AI technology, green arrow indicates interaction.に取り付けます

EX4000 スイッチを DIN レールに取り付ける(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

次の部品と工具が揃っていることを確認します。

  • DIN取付金具

  • M4 なべネジ 4 本

手記：

  • この製品は、標準の35mmDINレールに取り付けることができます

  • スイッチの周囲には、冷却用に十分な 6 インチのスペースを確保します。スペースが不足すると、スイッチ シャーシが過熱する可能性があります。
  1. プラス(+)ねじ回し(番号 2)を使用して、4 本の M4 なべネジを使用して DIN 取り付けブラケットをスイッチ シャーシの底面に組み立てます。
    図 47: DIN取り付けブラケットMounting bracket being attached to the back of a network switch with screws; Ethernet ports visible on the right.の組み立て
  2. スイッチを DIN レールの前面に配置します。
  3. DIN 取り付けブラケットを標準の 35 mm DIN レールにクリップで留めます。

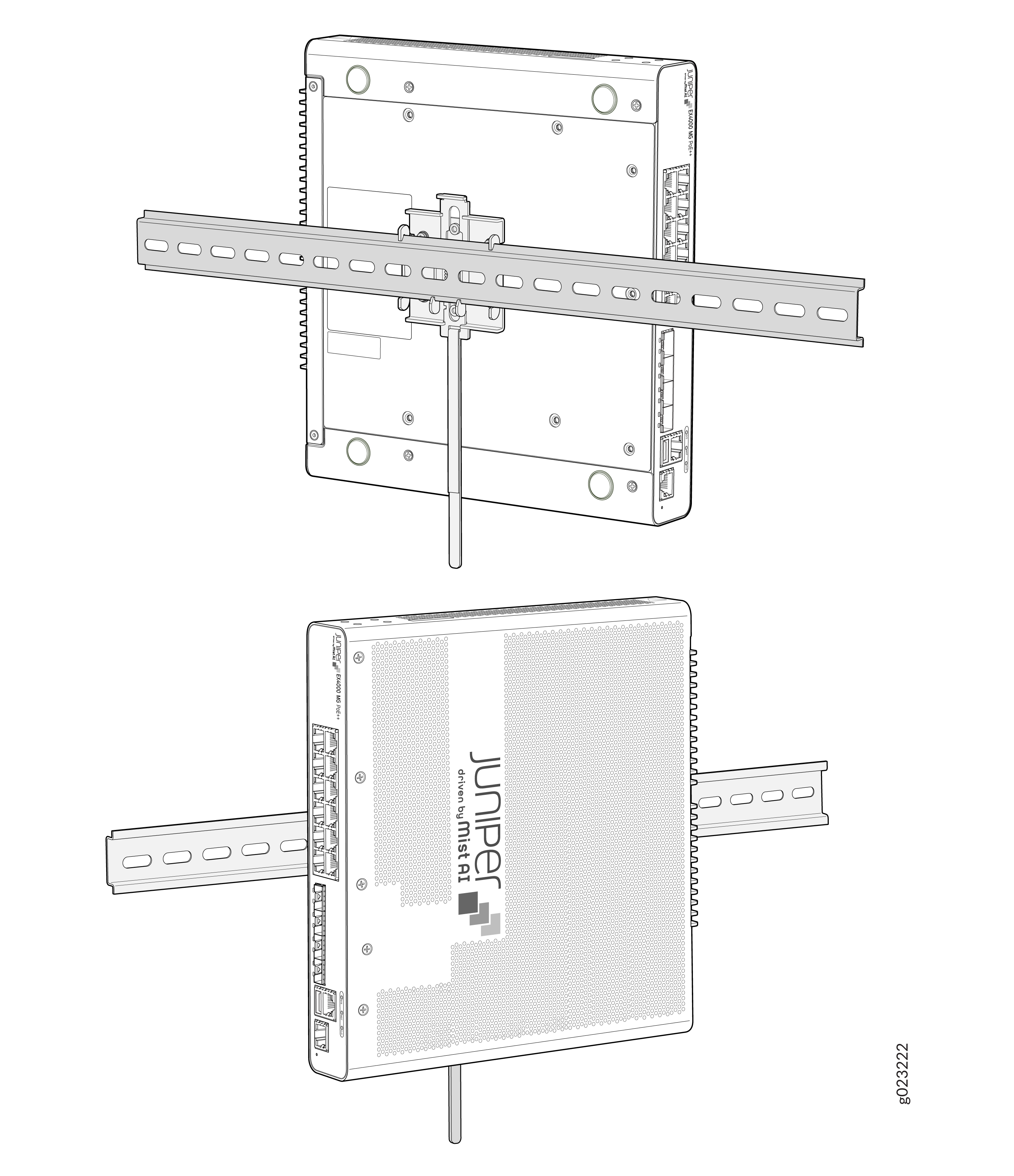

    図 48:DIN取り付けブラケットをDINレールInstallation illustration of a network switch onto a DIN rail, showing upward arrows for securing the device.にクリップで留める

EX4000 スイッチを DIN レールから取り外します(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

スイッチをDINレールからアンマウントするには、次の手順に従います。

  1. スイッチから電力が供給されておらず、すべてのケーブルとコネクタがスイッチから取り外されていることを確認します。

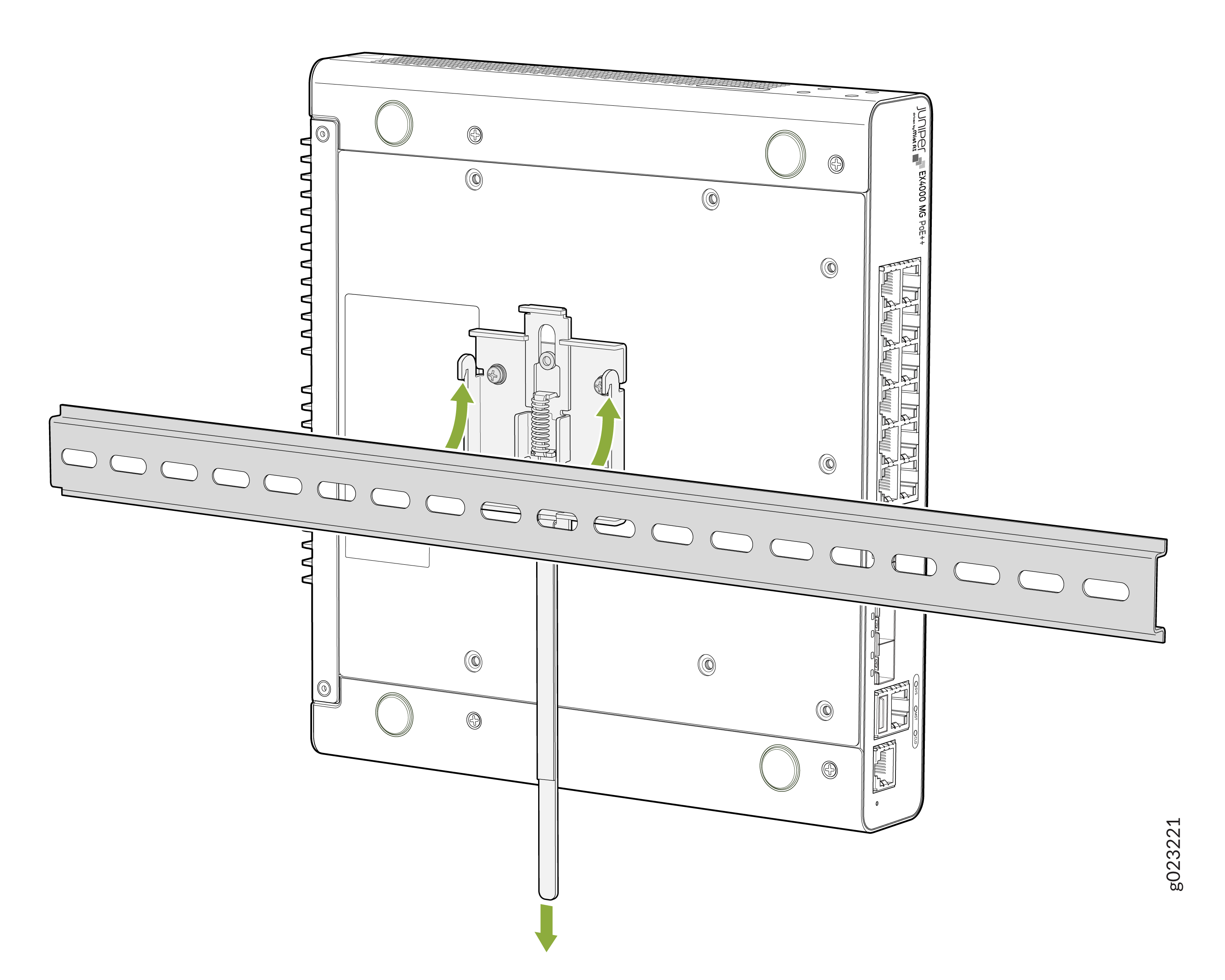

    図49:ベルクロを下に引いてDIN取り付けブラケットError analyzing imageを外します
  2. レバーをゆっくりと引き下げて、DIN取り付けブラケットを外します。スイッチを外した状態で、スイッチの下部を DIN レールから引き離し、フックを持ち上げて DIN レールから外します。

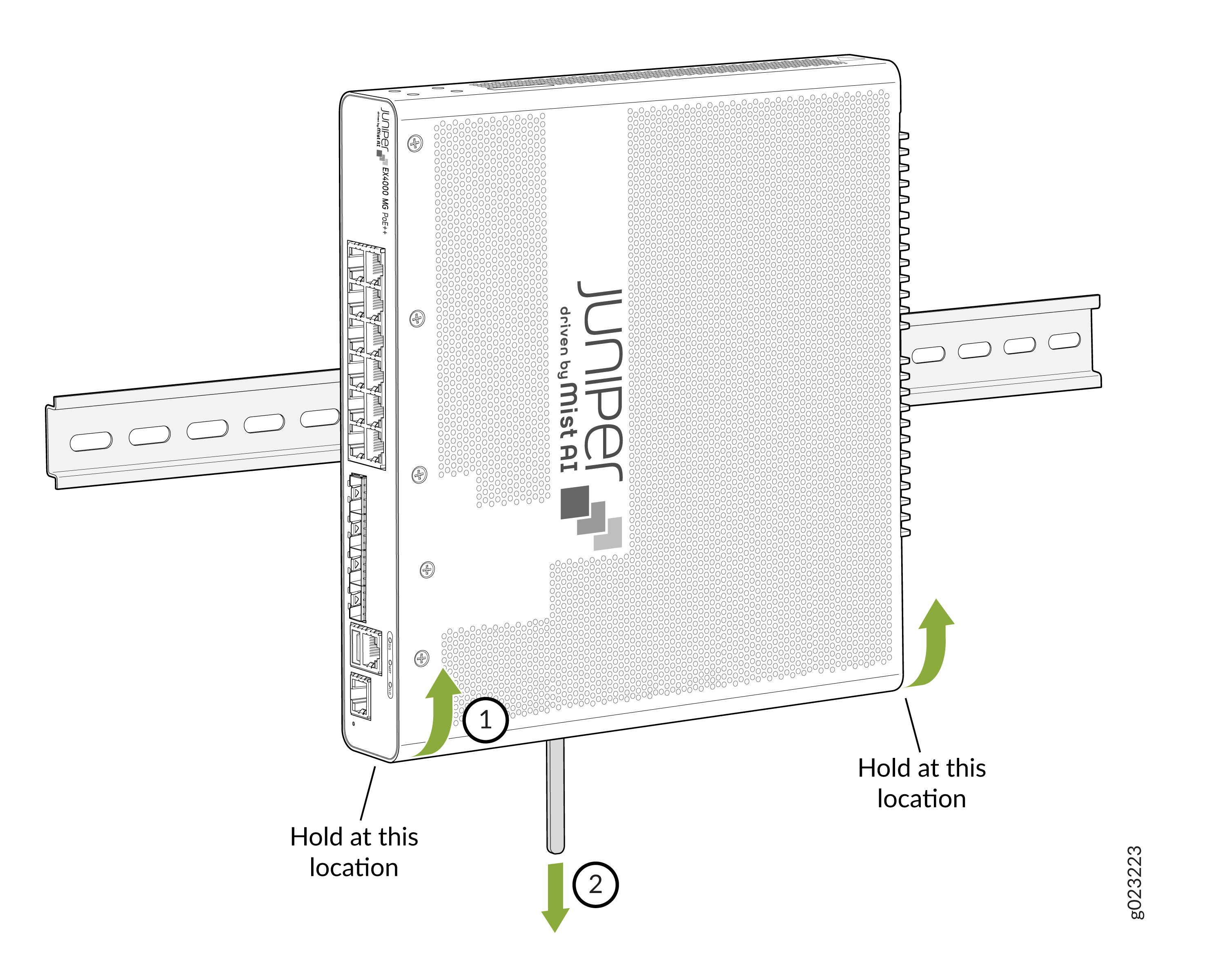

    図50:ベルクロを下に引いてDIN取り付けブラケットJuniper Networks device on DIN rail with steps to secure it. Labeled Juniper driven by Mist AI for network management.を外します
  3. スイッチを DIN レール マウントから取り外します。

ケーブル ガードを取り付けてケーブル接続を保護する(EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MP)

オプションでケーブルガードをシャーシに取り付けて、ケーブル接続を保護できます。

3 本の M3 ネジとプラス(+)ドライバ(No.1)を使用して、ケーブル ガードをシャーシの底面に取り付けます。つまみネジを使用して、ケーブルガードのドアを開閉します。
図 51:EX4000-8P スイッチJuniper Networks EX4100 switch with mounting bracket being attached using screws, showing front panel network ports.へのケーブル ガードの取り付け
図 52:EX4000-12P、EX4000-12T、または EX4000-12MP スイッチ Juniper Networks EX4100-MP switch with mounting bracket being attached above, showing screws and alignment points.へのケーブル ガードの取り付け

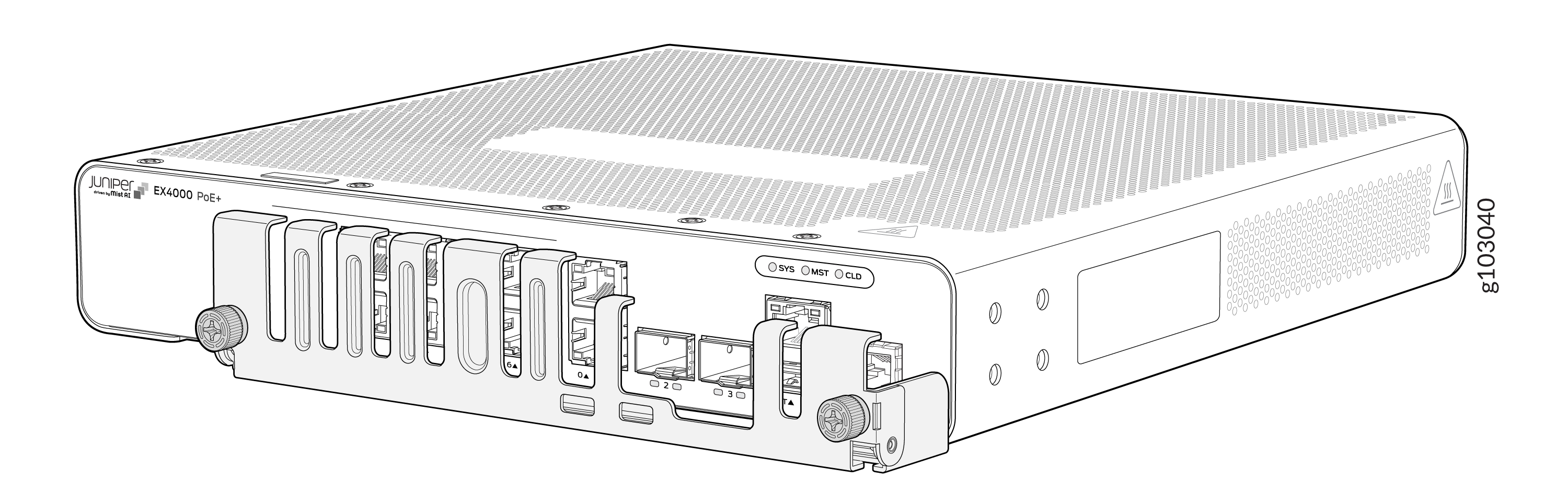

図 53:ケーブル ガード ドア - 閉位置 - EX4000-8P Juniper Networks EX4000 PoE Plus switch with Ethernet and SFP ports, mounting bracket, and cooling vents.
図 54:ケーブル ガード ドア - 閉位置 - EX4000-12P、EX4000-12T、EX4000-12MP Juniper Networks EX4000 MG PoE++ network switch with ports, status lights, and PoE++ for IP cameras, phones, and access points.
図 55:ケーブル ガード ドア - 開いた位置 - EX4000-8P Juniper Networks EX4000 series PoE Plus switch with Ethernet ports and status indicators for LAN connectivity and device power.
図 56:ケーブル ガード ドア - 開位置 - EX4000-12P、EX4000-12T、EX4000-12MP Juniper Networks EX4000 MG PoE++ switch with Ethernet ports, PoE++ support, management ports, and status indicators.
