CTP2000 シリーズ プロセッサ

メモ：

特定のCTPプラットフォーム(1004、1012)、CTPプロセッサ(PP310およびPP332)、およびコンポーネント(CTP2000-8P-IRIGモジュールおよびCTP2000圧縮モジュール)のサポート終了(EOL)を発表しました。ただし、古いプラットフォームまたはコンポーネントを引き続き使用する既存のユーザーを容易にするために、これらのコンポーネントのドキュメントを保持しています。古いプロセッサを使用している場合は、よりスムーズなエクスペリエンスとサポートのために、CTP2000プロセッサを新しいプロセッサ PPF84 にアップグレードすることをお勧めします。CTP製品のEoLの詳細については、 https://support.juniper.net/support/eol/product/ctp_series/ を参照してください。

CTPOSリリース9.1R6以降、ジュニパーネットワークスのCTP2000シリーズCircuit to Packetプラットフォームは、古いPP833プロセッサに加えて、PPF84プロセッサ( 図1を参照)をサポートします。

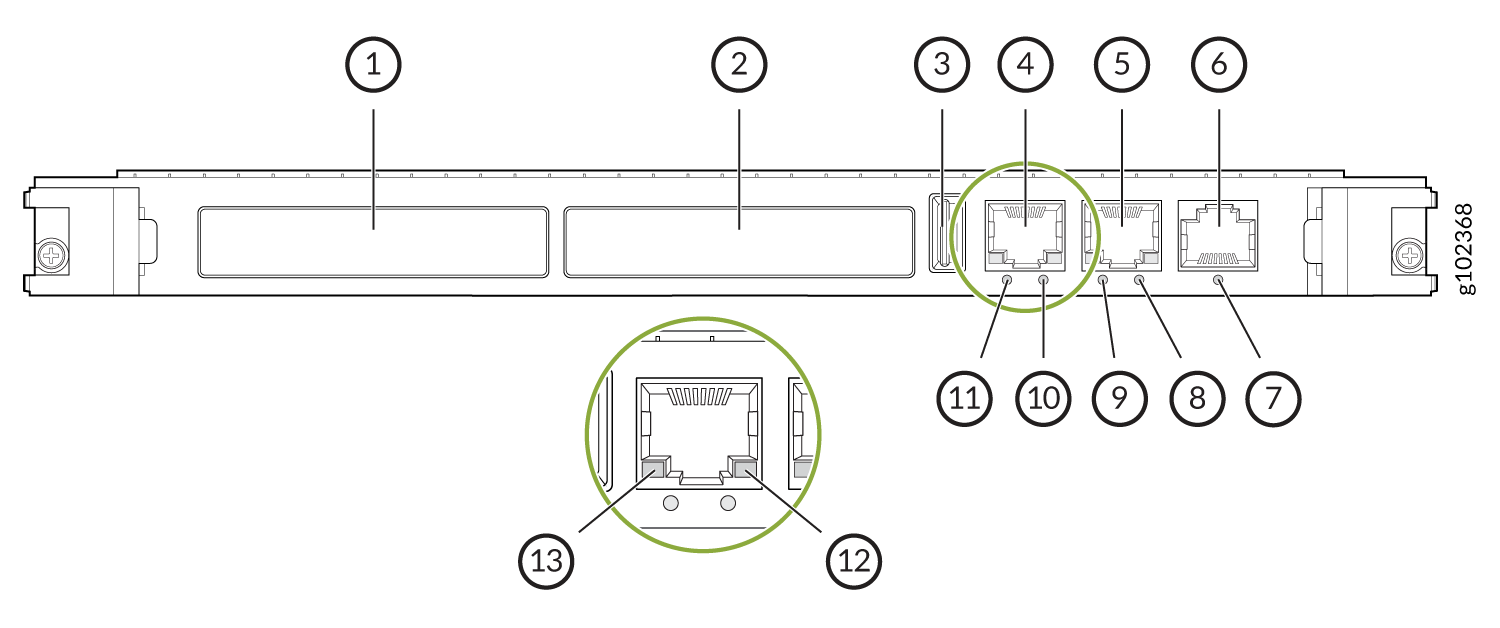

図1: PPF84プロセッサ(正面図) PPF84 Processor (Front View)

PPF84プロセッサのフロントパネルは、次のコンポーネントで構成されています。

1
—

[XMC1]:両方の XMC スロットを使用して、互換性のあるファイバー XMC モジュールをサポートできます。XMC モジュールの詳細については、「 XMC モジュールCTP2000 」および 「XMC モジュールの取り付けと取り外し」を参照してください。
7
—

COM 1 ポートのステータスを示す LED。このLEDは、ボードがホットスワップされているときに使用され、ボードをシャーシから安全に取り外すことができることを示すために青色に点灯します。
2
—

XMC2
8
—

イーサネット2ポート速度のステータスを示すLED。このLEDは、取り付けられているM.2モジュールでサポートされている場合、M.2インターフェイスでアクティビティがある場合に黄色に点灯します。このLEDはM.2モジュールからの信号によって駆動されますが、すべてのM.2モジュールが信号を駆動するわけではありません。
3
—

USB 2.0
9名
—

イーサネット2ポートのリンク/アクティビティのステータスを示すLED。このLEDは、CPUが指定された最大動作温度に達すると、急速に赤く点滅します

4
—

イーサネット ポート 1—ローカル イーサネット スイッチまたはルーターを使用して、IP ネットワークへの 1 Gbps イーサネット接続を提供します。
10名
—

イーサネット1ポート速度のステータスを示すLED。このPOST LEDは、電源投入時のセルフテストが失敗したことを示すために使用します。このLEDは、スピーカーに音を出力するときにも点滅します。ボードがリセット状態、電源サイクル中、または電源オフ/スリープ状態の場合、LEDはオフになります。
5
—

イーサネットポート2

11名
—

Ethernet-1 ポート リンク/アクティビティのステータスを示す LED。この実行 LED は緑色に点灯し、プロセッサー・アクティビティーを示して評価します。
6
—

COM 1—(RJ45)CTPシリーズデバイスをローカルで設定するための非同期tty接続を提供します。


メモ：

PPF84プロセッサはPMCカードをサポートしていません。

PP833プロセッサのフロントパネルは、次のコンポーネントで構成されています( 図2を参照)。

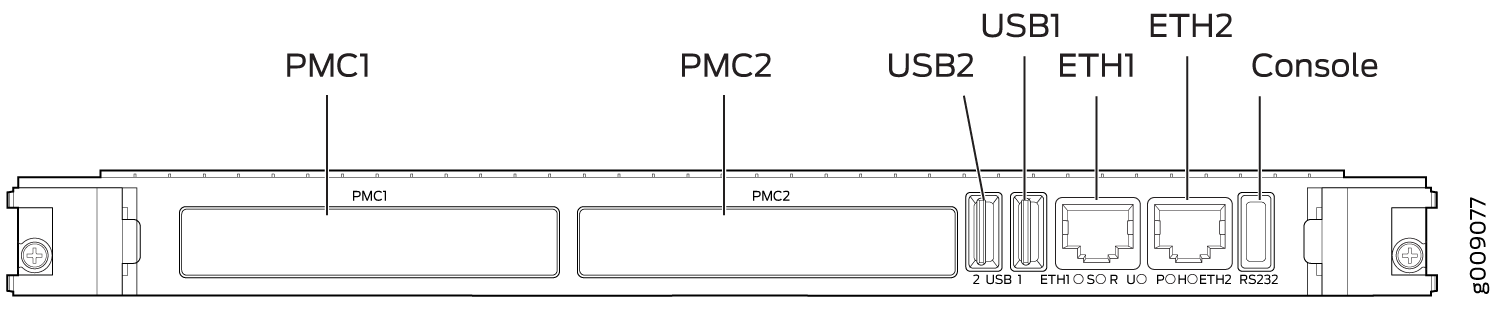

図2:PP833プロセッサ(ACおよびDCバージョン、正面図) PP833 Processor (AC and DC Version, Front View)

  • PMC:両方の PMC スロットを使用して、互換性のあるファイバー PMC モジュールをサポートできます。PMC モジュールの詳細については、 PMC モジュールCTP2000 および CTP2000 プラットフォームへの PMC の取り付けを参照してください。

  • イーサネット接続—ローカルイーサネットスイッチまたはルーターを使用して、IPネットワークに1Gbpsイーサネット接続を提供します。

  • コンソール接続—CTPシリーズデバイスをローカルに設定するための非同期tty接続を提供します。フロントパネルのスペースの制限のため、PP833プロセッサは、付属のUSB--DB9ケーブル(p / n 720-071594)を介してRS232シリアルコンソールを提供し、DB-9コネクタは標準のRS-232 DTEポートと同じピン配置を備えています。

メモ：

PP833プロセッサはXMCカードをサポートしていません。
