CTP2000 シリーズ コンソール ケーブルのピン割り当て

コンソール接続は、次のパラメータに設定されます。

• 速度:9600ビット/秒

• データ ビット: 8

• ストップビット:1

• フロー制御:Xon/Xoff

• パリティ:なし

表 1 および 表 2 に、CTP2000シリーズ デバイスのコンソール ケーブルのピン割り当てをピン配置別に示しています。

表1:PP310およびPP332プロセッサ用のCTP2000シリーズコンソールケーブルのピン割り当て

CTP RJ-45ピン	コンソールDB-9ピン
1 RTS	8カラット
2 DTR	6 DSR
3 税抜	5 GND
4 GND	2 RXD
5 GND	3 税抜
6 (ピン 7 に接続) RXD	1 DCD
7 DSR	4 DTR
8カラット	7 RTS

表2:CTP2000シリーズコンソールケーブル(p / n 720-071594)PP833プロセッサのピン割り当て

USB コンソール コネクタ	DB-9 プラグ
2 RXD	3 税抜
3 税抜	2 RXD
4 GND	5 GND

表3:PP9-RJ45アダプタ(p / n 450-071855)PP833プロセッサをコンソールに接続するためのピン割り当て

RJ-45	DB-9
3 (GND)	5 GND
4 (TXD)	3 税抜
5 (RXD)	2 RXD

表4:DB9-RJ45アダプタ(p / n 720-056657)PP833コンソールをCTP151コンソールのピン配置に変換するためのピン割り当て

RJ-45	DB-9
1 RTS	7 RTS
2 DTR	4 DTR
3 税抜	3 税抜
4 GND	5 GND
6 RXD	2 RXD
7 DSR	6 DSR
8カラット	8カラット

表5:DB9-RJ45アダプタ(p / n 720-014126)PP833プロセッサをPCに接続するためのピン割り当て

RJ-45	DB-9
1 RTS	8カラット
2 DTR	6 DSR
3 税抜	2 RXD
4 GND	5 GND
6 RXD	3 税抜
7 DSR	4 DTR
8カラット	7 RTS

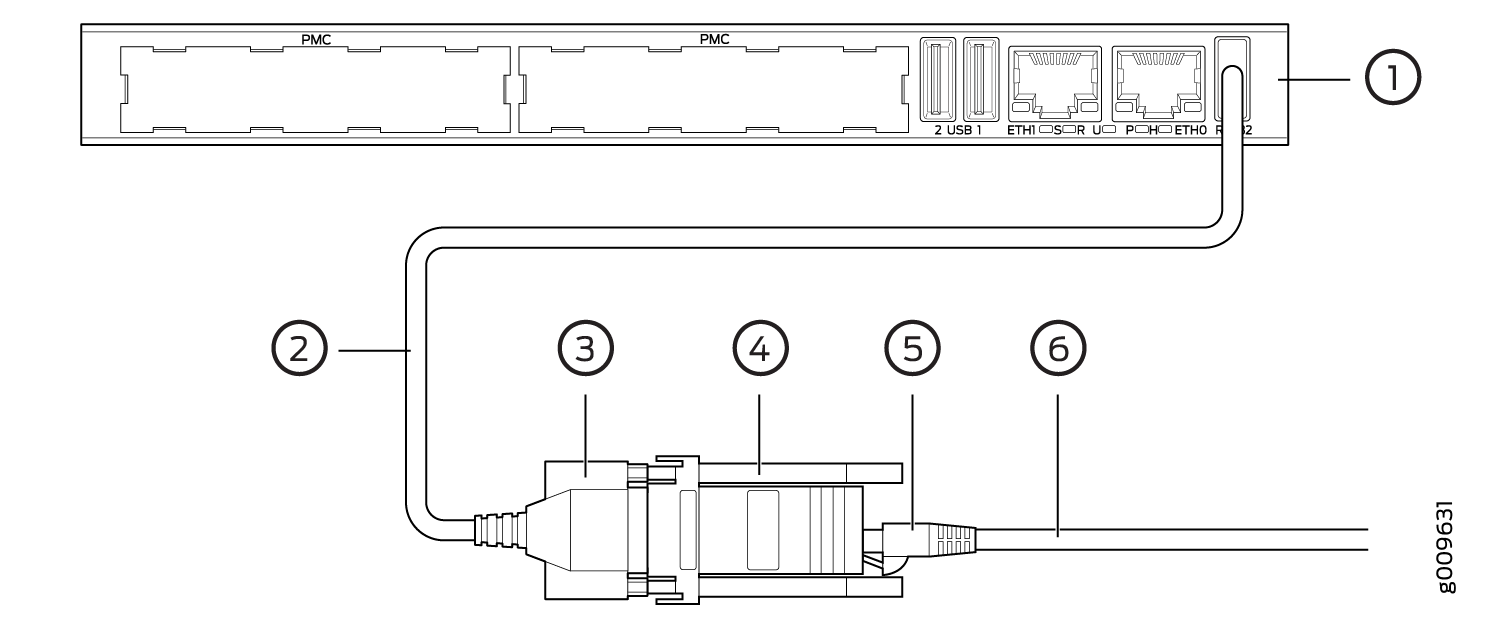

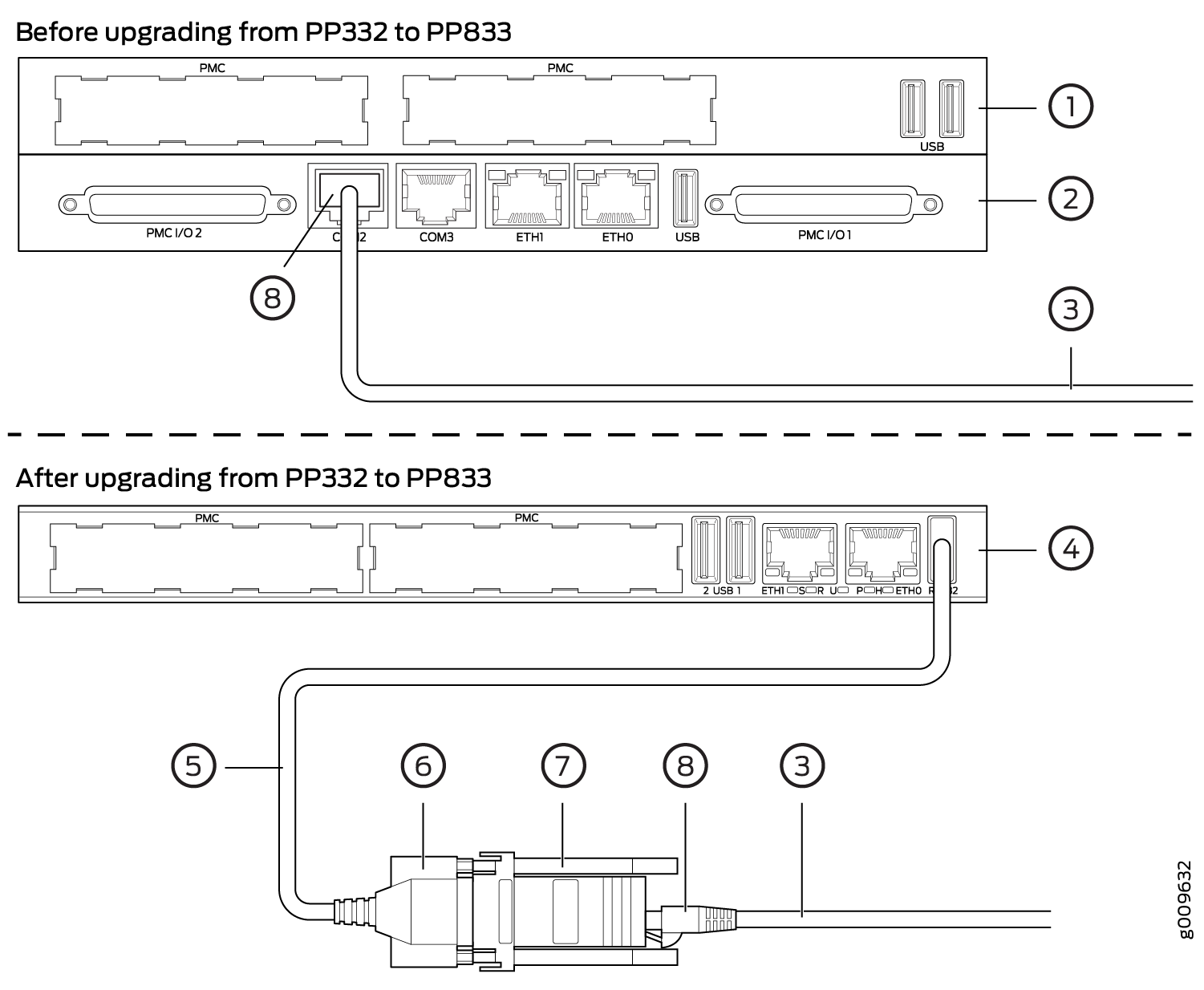

コンソール (PC、マッキントッシュ、または UNIX ワークステーション) を PP310 および PP332 プロセッサの COM2 ポートに直接接続できます。PP833プロセッサでは、コンソールは付属のUSB--DB9ケーブル(p / n 720-071594)を使用して接続され、DB-9コネクタのピン配置は標準のRS-232DTEポートと同じです。USB--DB9 ケーブルを "p/n 450-071855" というラベルの付いた DB-9 アダプターと組み合わせて使用すると ( 図 2 を参照)、使用可能な RJ-45 コンソールのピン配置は、PP332/PP310 プロセッサーの RTM のコンソール接続と同じになります。

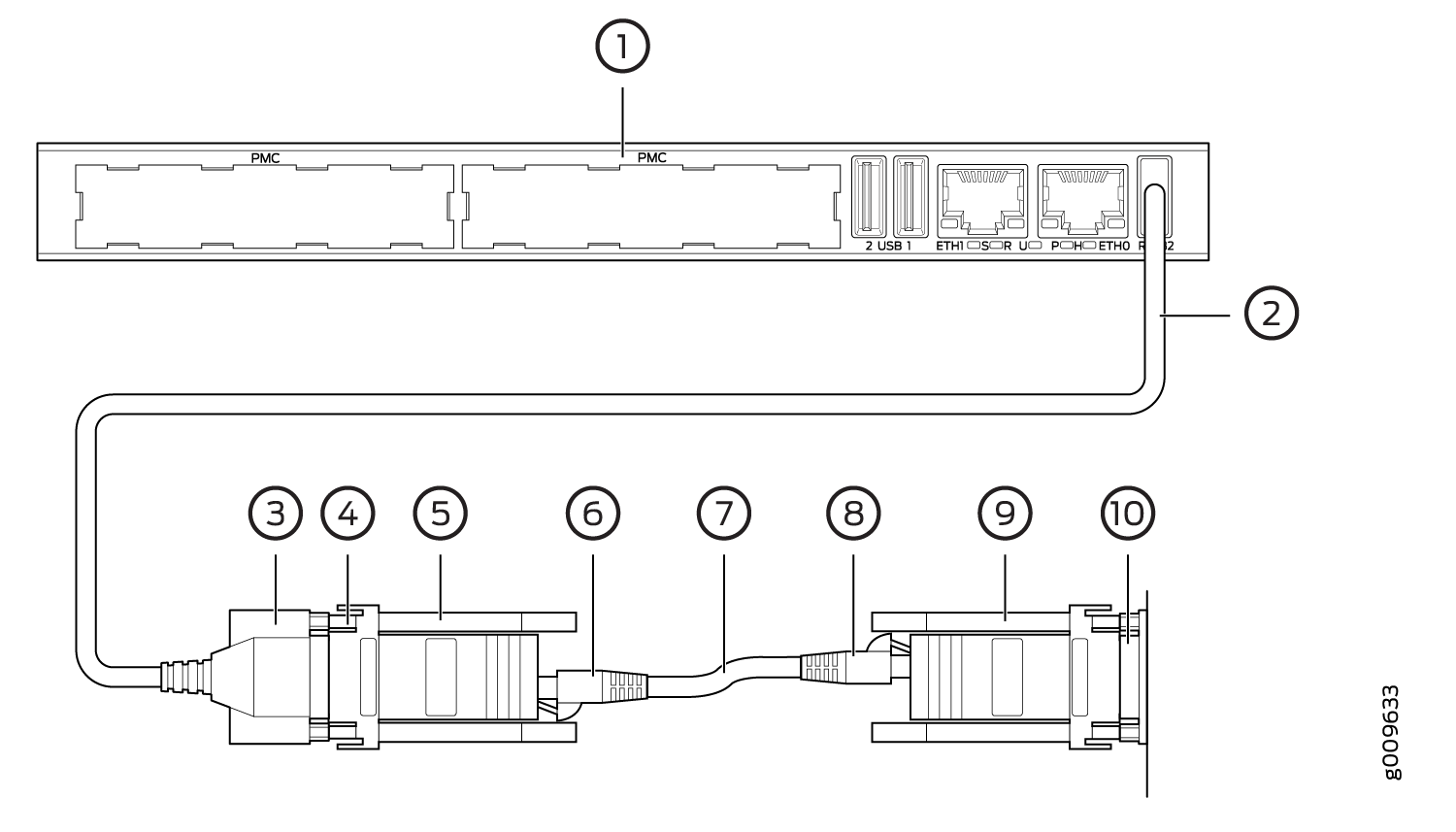

または、「p/n 450-071855」の代わりに「p/n 720-056657」( 図3を参照)と表示されたバッグのDB-9アダプタを使用した場合、使用可能なRJ-45コンソールのピン配置はCTP150コンソールポート(およびその他のジュニパールーター)と同様になります。PP833プロセッサをPCのDB-9プラグシリアルポートに接続するには、「p / n 720-056657」というラベルの付いたバッグからDB-9アダプタにストレートRJ-45ケーブルを追加で接続します。RJ-45ケーブルのもう一方の端は、「p / n 720-014126」というラベルの付いたバッグからDB-9アダプターに接続します( 図4を参照)。次に、PCのDB-9プラグコネクタをDB-9アダプター「p / n 720-014126」に接続できます。
