BT11アクセスポイントをマウントする

このトピックでは、BT11のさまざまな取り付けオプションについて説明します。アクセスポイント(AP)は、壁、天井、またはジャンクションボックスに取り付けることができます。AP には、すべての取り付けオプションに使用できるユニバーサル取り付けブラケットが付属しています。AP を天井に取り付けるには、天井のタイプに基づいて追加のアダプタを注文する必要があります。

手記：

マウントする前にAPを要求することをお勧めします。請求コードは AP の背面にあり、AP をマウントした後は請求コードへのアクセスが困難な場合があります。APの要求については、次を参照してください: ジュニパーアクセスポイントを要求する。

ロケーション サービスの AP 配置に関するガイドラインについては、 ロケーション サービスのためのアクセス ポイントの配置 を参照してください。

BT11でサポートされている取り付けブラケット

表1 に、BT11で使用できるブラケットを示します。

表1:BT11の取り付けブラケット
部品番号 の説明
取り付けブラケット
APBR-U

Tバーと乾式壁取り付け用のユニバーサルブラケット
APBR-T58 AP を 5/8 インチに取り付けるためのブラケット。螺旋溝ロッド
APBR-M16 16 mm ネジ付きロッドに AP を取り付けるためのブラケット
APBR-SW1 乾式壁の天井に AP を取り付けるためのブラケット
ブラケットアダプタ
APBR-ADP-CR9 埋め込み式の 9/16 インチに AP を取り付けるためのブラケット アダプタ。Tバーまたはチャンネルレール
APBR-ADP-RT15 埋め込み式の 15/16 インチに AP を取り付けるためのブラケット アダプタ。Tバー
APBR-ADP-WS15 埋め込み式の 1.5 インチに AP を取り付けるためのブラケット アダプタ。Tバー
手記：

ジュニパーAPには、ユニバーサルブラケットAPBR-Uが付属しています。他のブラケットが必要な場合は、別途注文する必要があります。

ジュニパーアクセスポイント用ユニバーサルマウントブラケット(APBR-U)

ユニバーサル取り付けブラケットAPBR-Uは、壁、天井、ジャンクションボックスなど、あらゆるタイプの取り付けオプションに使用できます。 図 1 に APBR-U を示します。ジャンクション ボックスに AP を取り付けるときは、番号の付いた穴を使用してネジを挿入する必要があります。使用する番号付きの穴は、ジャンクション ボックスの種類によって異なります。

図1:ジュニパーアクセスポイント用のユニバーサルマウントブラケット(APBR-U) Universal Mounting Bracket (APBR-U) for Juniper Access Points

AP を壁に取り付ける場合は、次の仕様のネジを使用します。

  • ネジ頭の直径:1/4インチ(6.3 ミリメートル)

  • 長さ:少なくとも2インチ。(50.8ミリメートル)

次の表に、特定の取り付けオプションに使用する必要があるブラケットの穴を示します。

穴番号 取り付けオプション
1

  • 米国シングルギャングジャンクションボックス

  • 3.5インチ円形ジャンクションボックス

  • 4インチ円形ジャンクションボックス
2

  • 米国ダブルギャングジャンクションボックス

  • 壁

  • 天井
3

  • 米国4インチ。正方形のジャンクションボックス
4

  • EUジャンクションボックス

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.

シングルギャング、または3.5インチまたは4インチの円形ジャンクションボックスにアクセスポイントを取り付ける

アクセスポイント(AP)は、米国のシングルギャングまたは3.5インチに取り付けることができます。または4インチ。APに同梱されているユニバーサル取り付けブラケット(APBR-U)を使用した丸型ジャンクションボックス。AP をシングルギャングジャンクションボックスにマウントするには:
  1. 2本のネジを使用して、取り付けブラケットをシングルギャングジャンクションボックスに取り付けます。図 2 に示すように、1 とマークされた穴にネジを挿入します。
    図2:APBR-U取り付けブラケットをシングルギャングジャンクションボックス Attach the APBR-U Mounting Bracket to the Single-Gang Junction Boxに取り付ける
  2. イーサネットケーブルをブラケットに通します。
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。

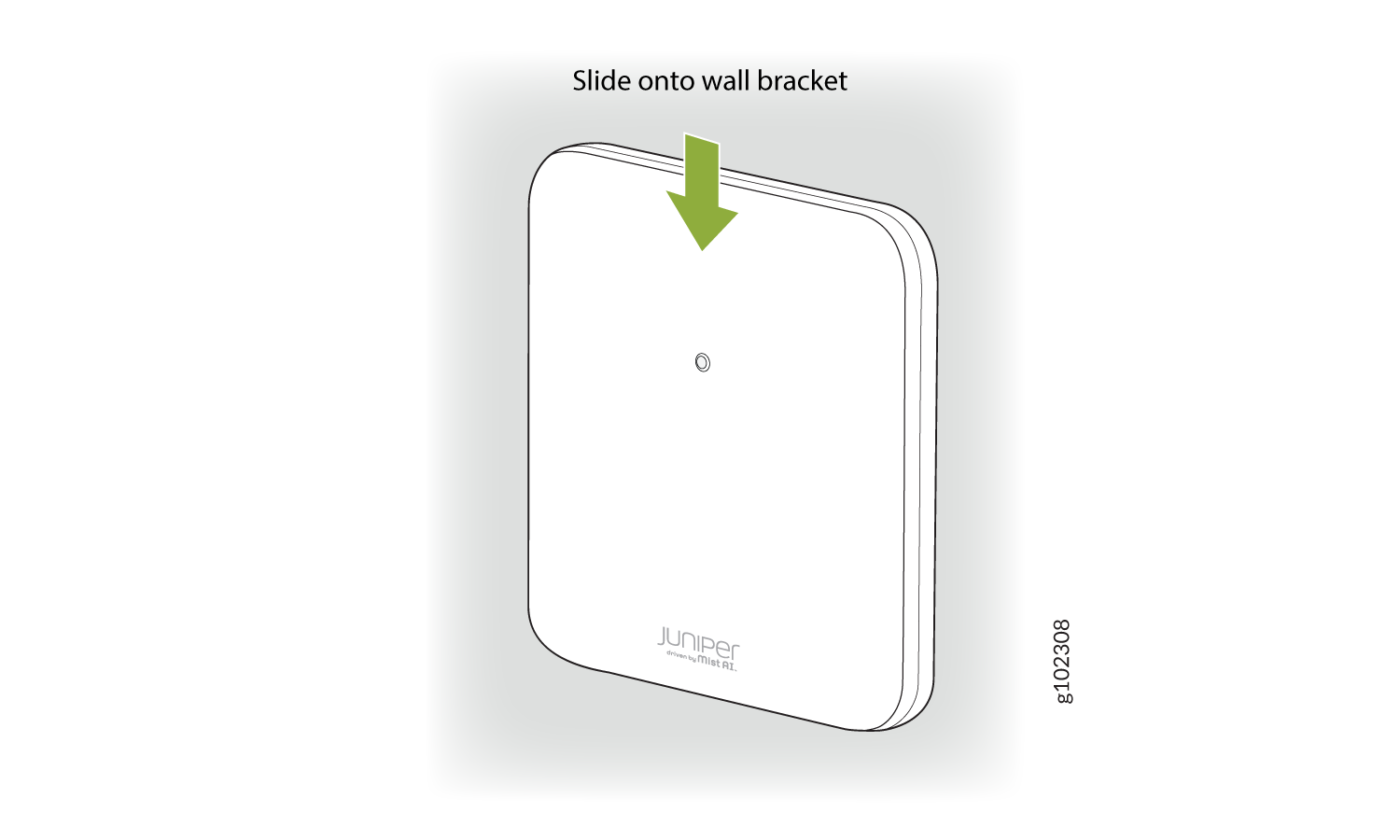

    図3:シングルギャングジャンクションボックスに Mount the AP on the Single-Gang Junction Box APを取り付ける

This is a US single gang box and it attaches as shown here. And the AP would be installed normally.

This is a US 3 and 1/2 inch round and the BR-U attaches as shown here. And the AP would be installed normally. This is a US 4-inch round and the BR-U attaches as shown here. And the AP would be installed normally.

ダブルギャングジャンクションボックスにアクセスポイントを取り付ける

APに同梱されているユニバーサルマウントブラケット(APBR-U)を使用して、ダブルギャングジャンクションボックスにアクセスポイント(AP)を取り付けることができます。ダブルギャングジャンクションボックスにAPを取り付けるには、次の手順に従います。
  1. 4本のネジを使用して、取り付けブラケットをダブルギャングジャンクションボックスに取り付けます。図4に示すように、ネジは必ず2のマークが付いた穴に挿入してください。
    図4:APBR-U取り付けブラケットをダブルギャングジャンクションボックス Attach the APBR-U Mounting Bracket to the Double-Gang Junction Boxに取り付ける
  2. イーサネットケーブルをブラケットに通します。
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。
    図5:ダブルギャングジャンクションボックスに Mount the AP on the Double-Gang Junction Box APを取り付ける

This is a US double gang box, and it attaches as shown here. And the AP would be installed normally

EUジャンクションボックスにアクセスポイントを取り付ける

AP に同梱されているユニバーサル取り付けブラケット(APBR-U)を使用して、EU ジャンクション ボックスにアクセス ポイント(AP)を取り付けることができます。EUジャンクションボックスにAPを取り付けるには:
  1. 2本のネジを使用して、取り付けブラケットをEUジャンクションボックスに取り付けます。図 6 に示すように、必ず 4 のマークが付いた穴にねじを挿入します。

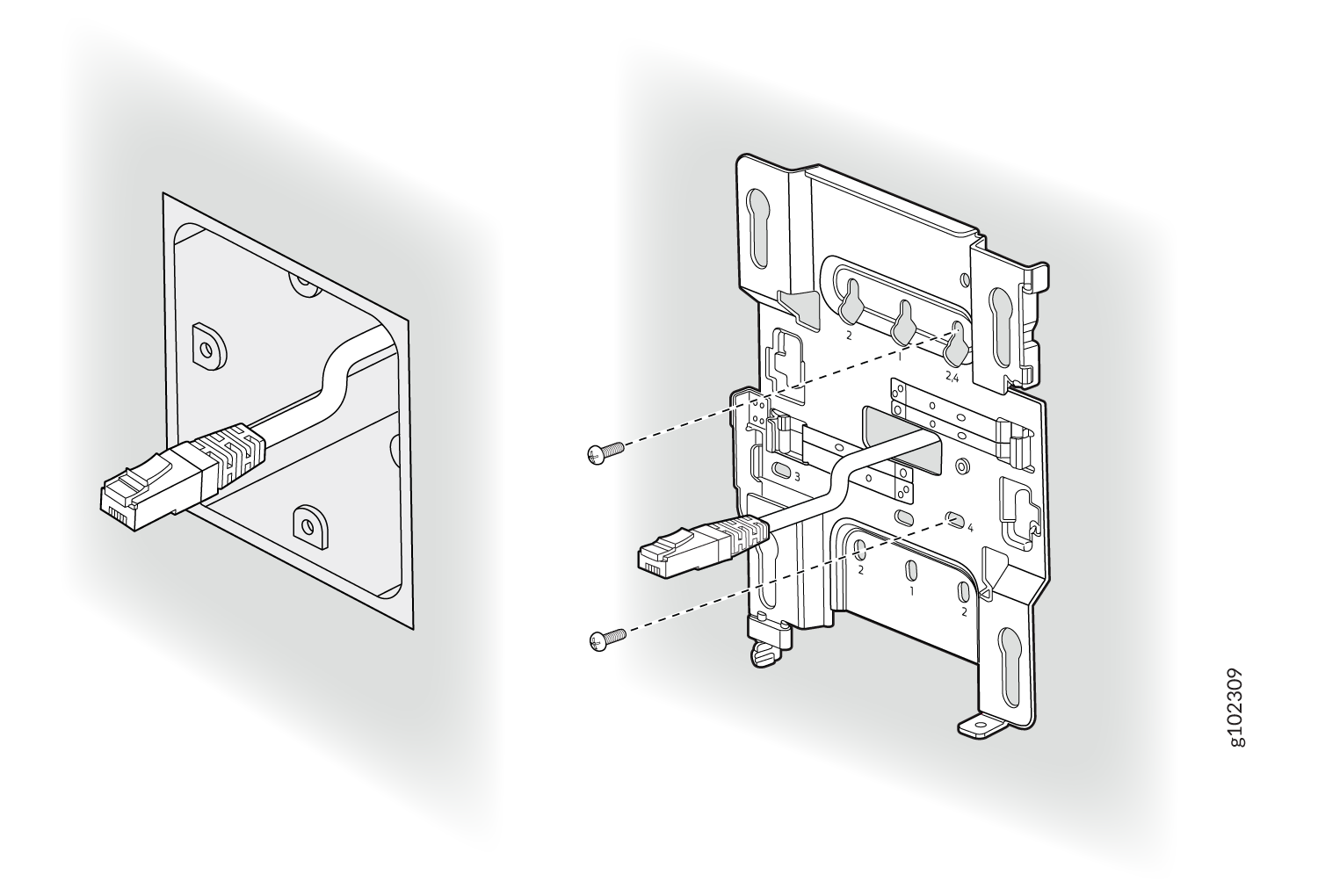

    図6:APBR-U取り付けブラケットをEUジャンクションボックス Attach the APBR-U Mounting Bracket to an EU Junction Boxに取り付ける
  2. イーサネットケーブルをブラケットに通します。
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。
    図7:EUジャンクションボックスに Mount an Access Point on an EU Junction Boxアクセスポイントを取り付ける

米国の4インチ角ジャンクションボックスにアクセスポイントを取り付ける

US 4-inにアクセスポイント(AP)を取り付けるには。正方形のジャンクションボックス:
  1. 2 本のネジを使用して、取り付けブラケットを 4 インチの角型ジャンクション ボックスに取り付けます。図8に示すように、3とマークされた穴にネジを挿入してください。
    図8:取り付けブラケット(APBR-U)をUS 4インチ角ジャンクションボックス Attach the Mounting Bracket (APBR-U) to a US 4-Inch Square Junction Boxに取り付ける
  2. イーサネットケーブルをブラケットに通します。
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。
    図 9: 米国の 4 インチ角ジャンクション ボックスに Mount the AP on a US 4-Inch Square Junction Box AP を取り付ける

This is a US 4 inch square mount and attaches as shown here. And the AP would be installed normally.

アクセスポイントを9/16インチまたは15/16インチのTバーに取り付ける

アクセスポイント(AP)を9/16インチに取り付けるには。または15/16インチ。天井Tバー:
  1. ユニバーサル取り付けブラケット(APBR-U)をTバーに取り付けます。
    図10:取り付けブラケット(APBR-U)を9/16インチまたは15/16インチに取り付けます。Tバー Attach the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  2. ブラケットが所定の 位置にロックされていることを示す明確なカチッという音がするまでブラケットを回転させます。

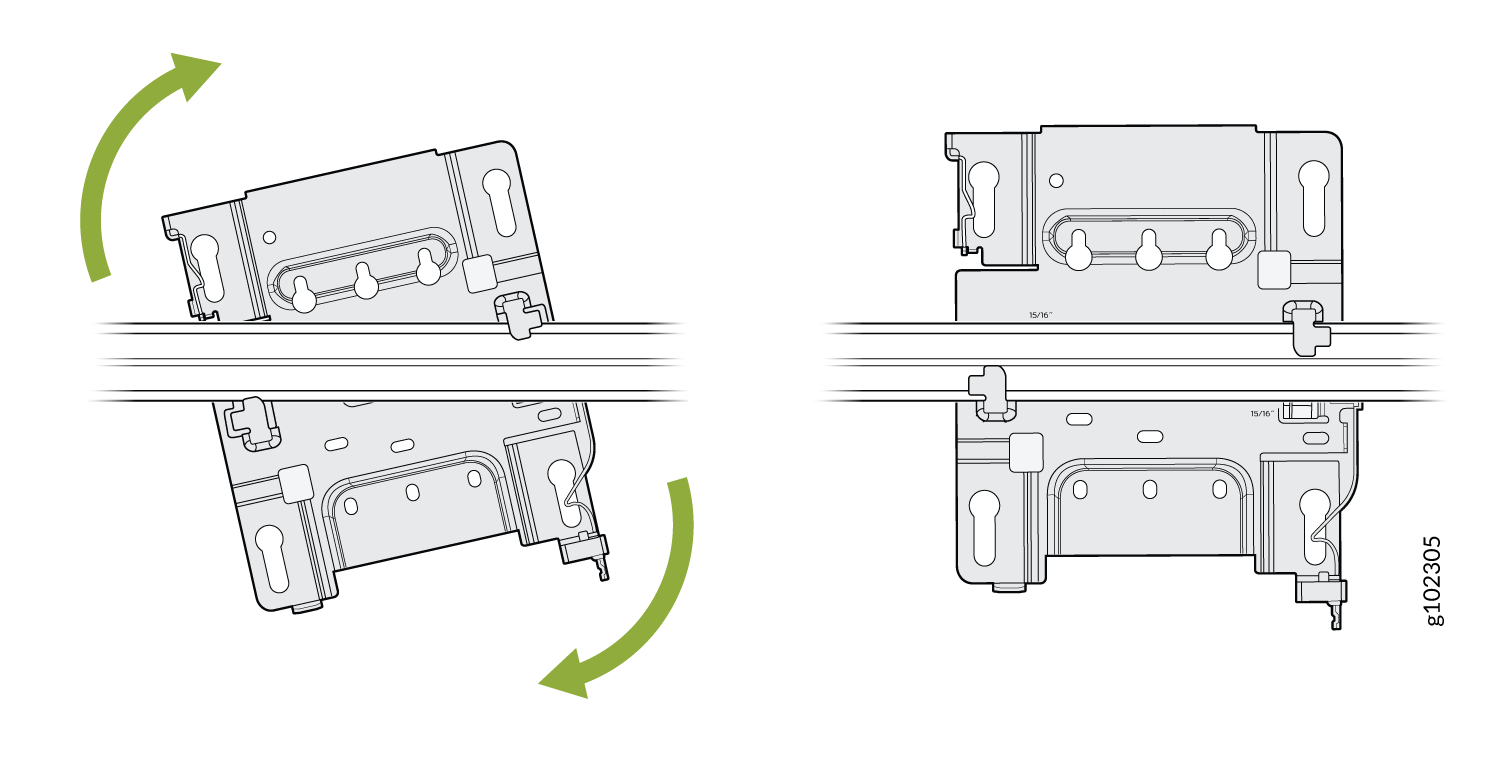

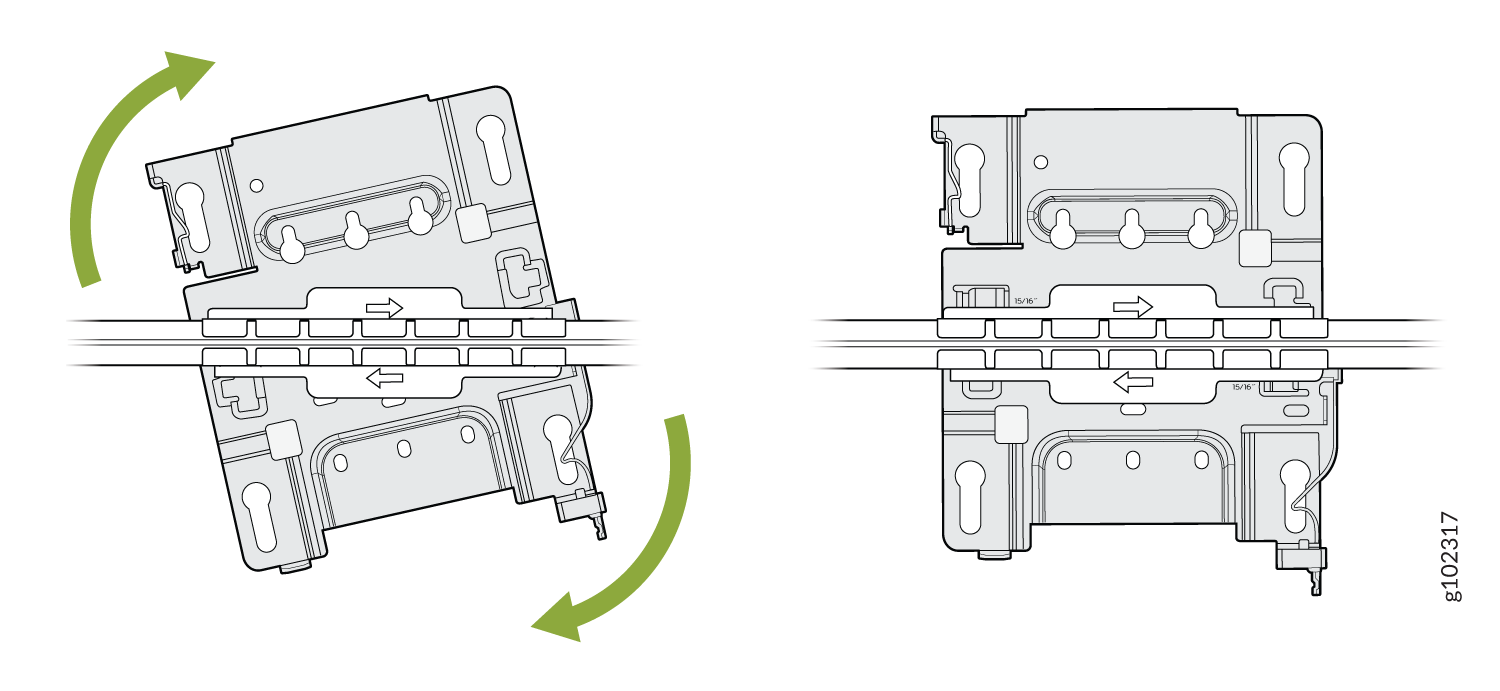

    図11:取り付けブラケット(APBR-U)を9/16インチまたは15/16インチにロックします。Tバー Lock the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  3. 取り付けブラケットの鍵穴が AP の肩付きネジにかみ合うように AP を配置します。 AP をスライドさせて所定の位置にロックします。

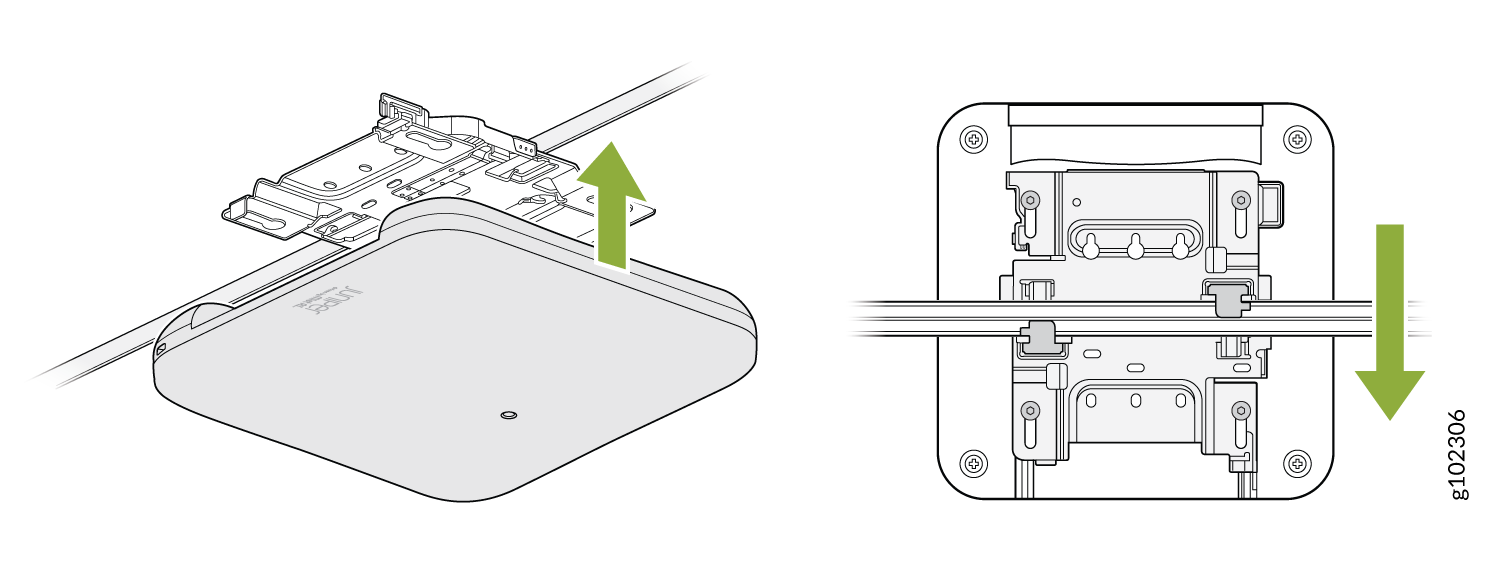

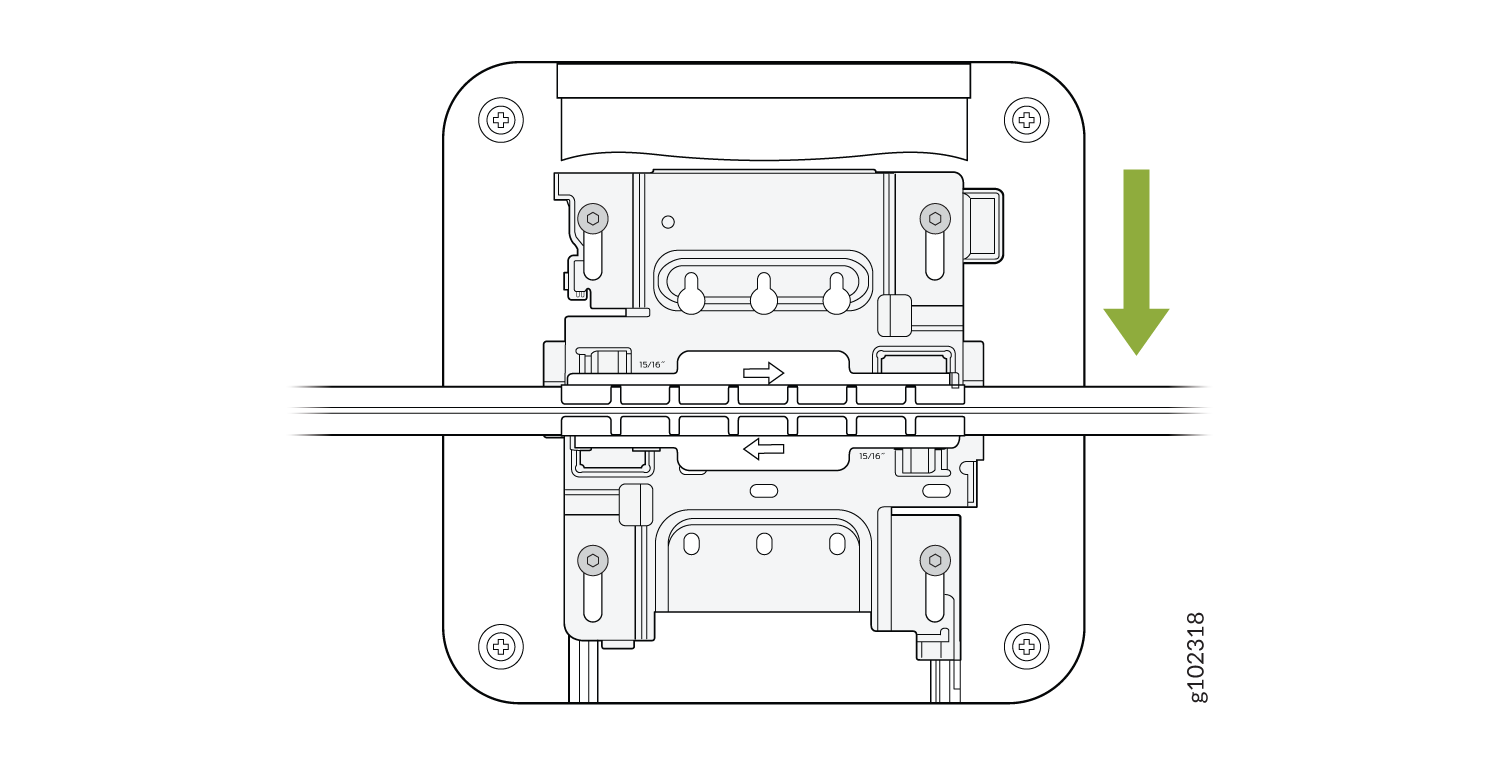

    図 12: AP を 9/16 インチまたは 15/16 インチの AP に接続します。Tバー Attach the AP to a 9/16-in. or 15/16-in. T-Bar

You can directly connect to 9/16ths or 15/16ths T-bar by using these flanges and inserting the bracket as shown. You will hear a click when properly installed. To disconnect, please press the clips as shown and remove the AP. The AP would then be hung as shown. Again, to remove the AP, you must gently press the security lever while you slide it out.

埋め込み式の15/16インチTバーにアクセスポイントを取り付ける

アダプタ(ADPR-ADP-RT15)と取り付けブラケット(APBR-U)を使用して、埋め込み式の15/16インチにアクセスポイント(AP)を取り付ける必要があります。天井Tバー。ADPR-ADP-RT15 アダプターは別途注文する必要があります。
  1. ADPR-ADP-RT15 アダプターを T バーに接続します。

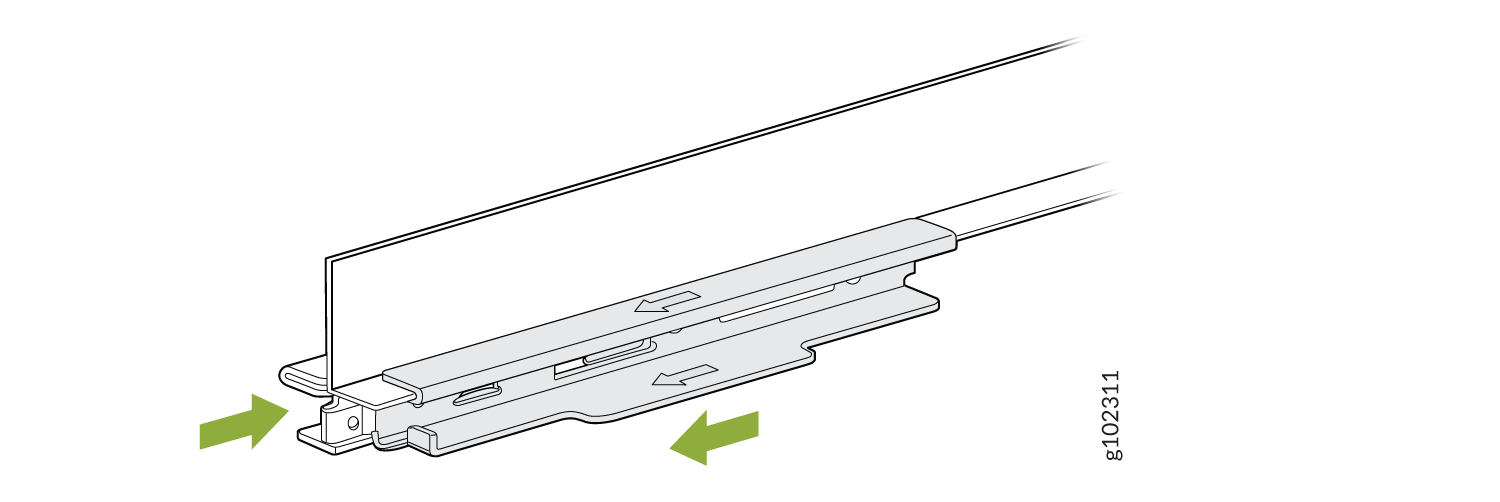

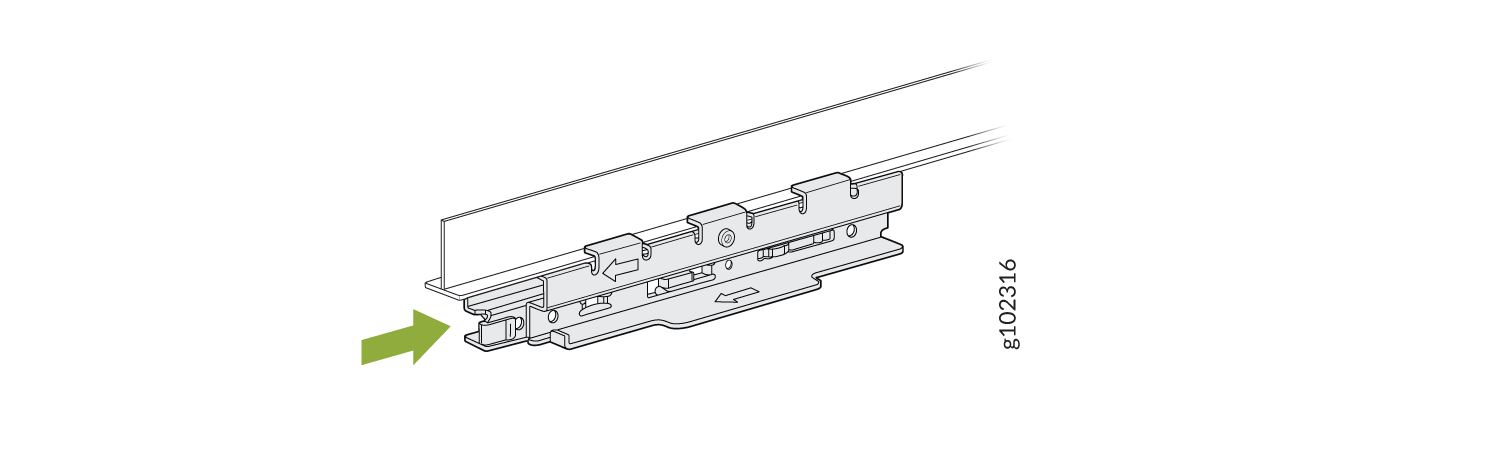

    図 13: ADPR-ADP-RT15 アダプターを T バー Attach the ADPR-ADP-RT15 Adapter to the T-Barに接続する
  2. ユニバーサル・マウンティング・ブラケット (APBR-U) をアダプターに取り付けます。ブラケットが所定の位置にロックされていることを示す明確なカチッという音がするまでブラケットを回転させます。

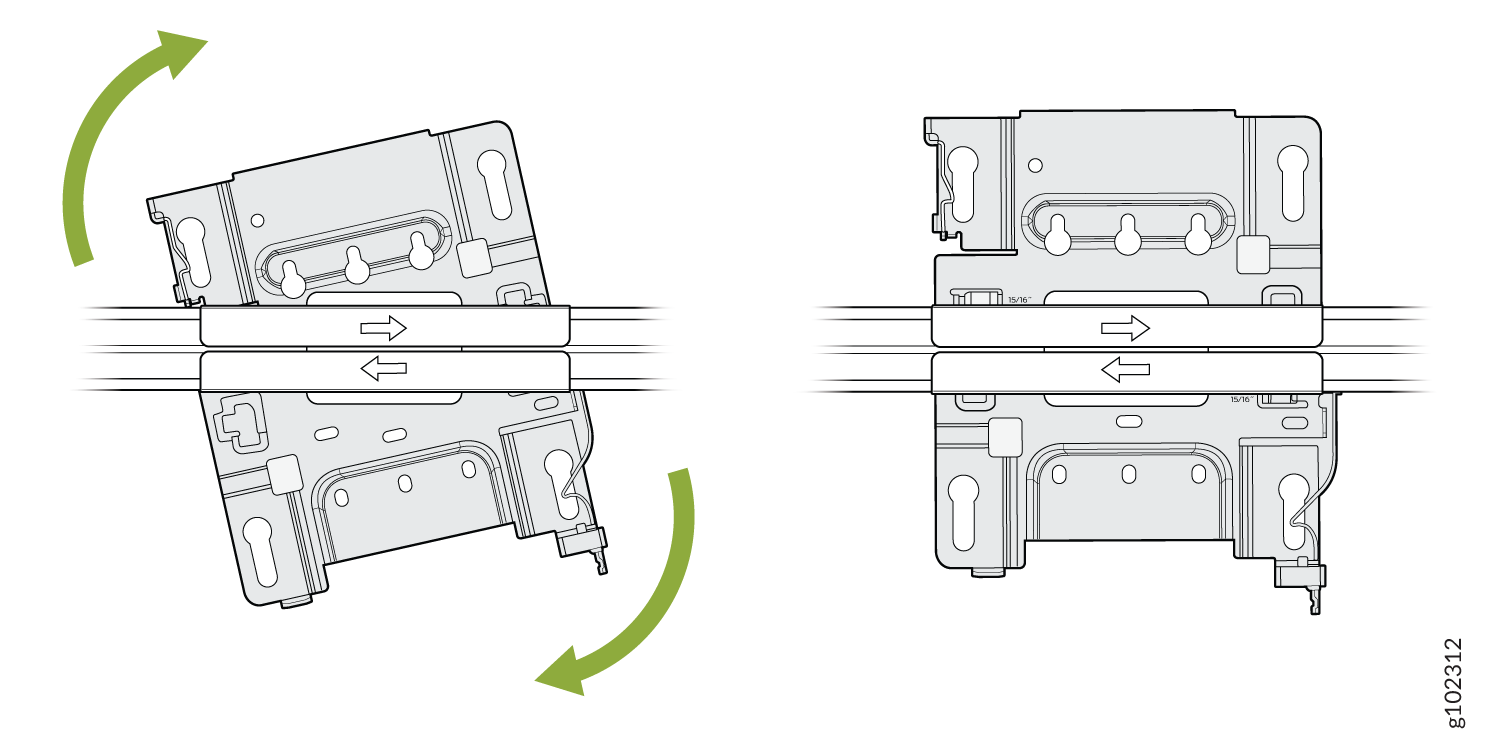

    図 14: ADPR-ADP-RT15 アダプターへの取り付けブラケット (APBR-U) の取り付け Attach the Mounting Bracket (APBR-U) to the ADPR-ADP-RT15 Adapter
  3. 取り付けブラケットの鍵穴が AP の肩付きネジにかみ合うように AP を配置します。 AP をスライドさせて所定の位置にロックします。

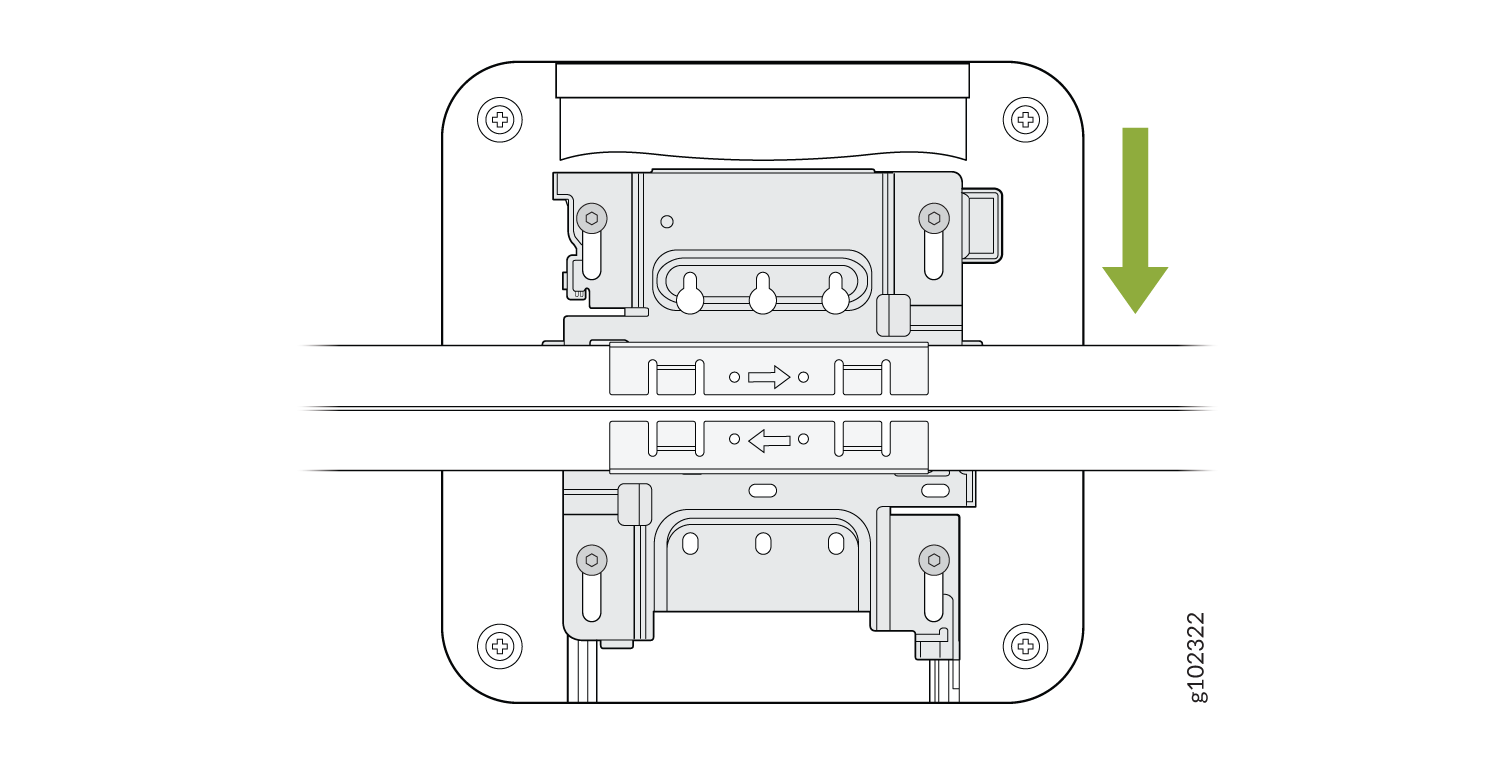

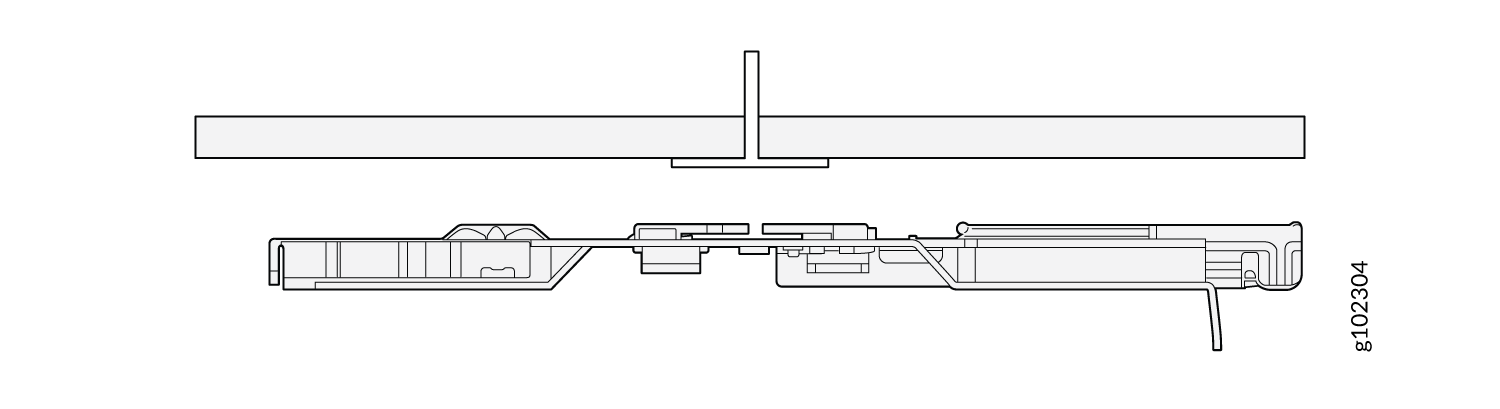

    図 15: 埋め込み式の 15/16 インチ T バー Attach the AP to a Recessed 15/16-Inch T-Barへの AP の接続

埋め込み式の9/16インチTバーまたはチャンネルレールにアクセスポイントを取り付ける

アクセスポイント(AP)を埋め込み式の9/16インチに取り付けるには。天井のTバーの場合は、取り付けブラケット(APBR-U)と一緒にADPR-ADP-CR9アダプターを使用する必要があります。
  1. ADPR-ADP-CR9 アダプターを T バーまたはチャネル・レールに接続します。

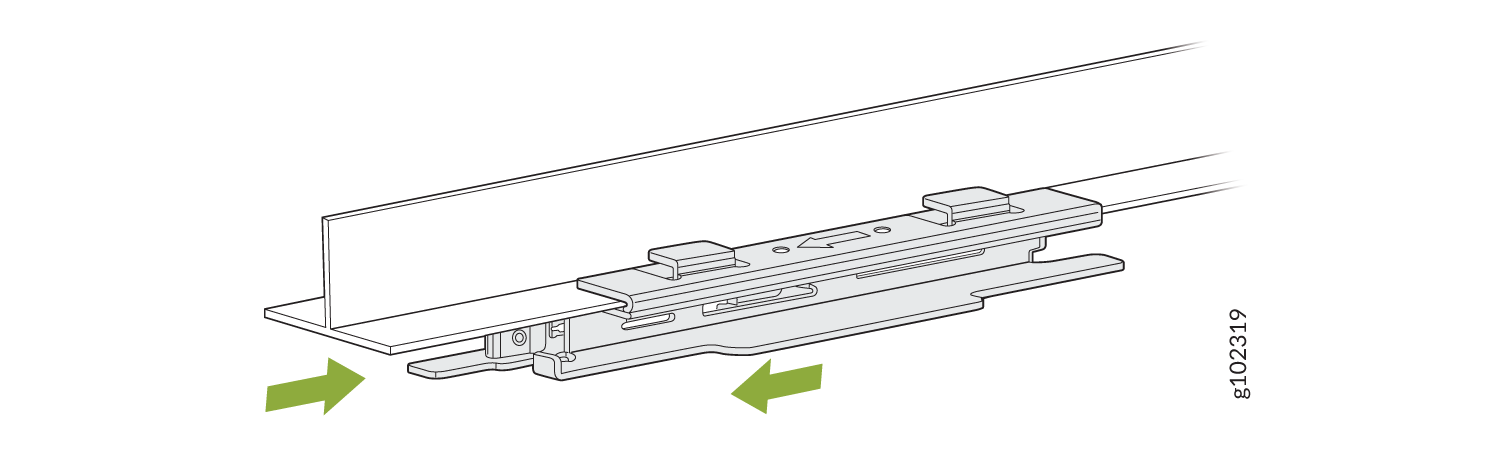

    図16:ADPR-ADP-CR9アダプターを埋め込み式の9/16インチTバー Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch T-Barに接続する

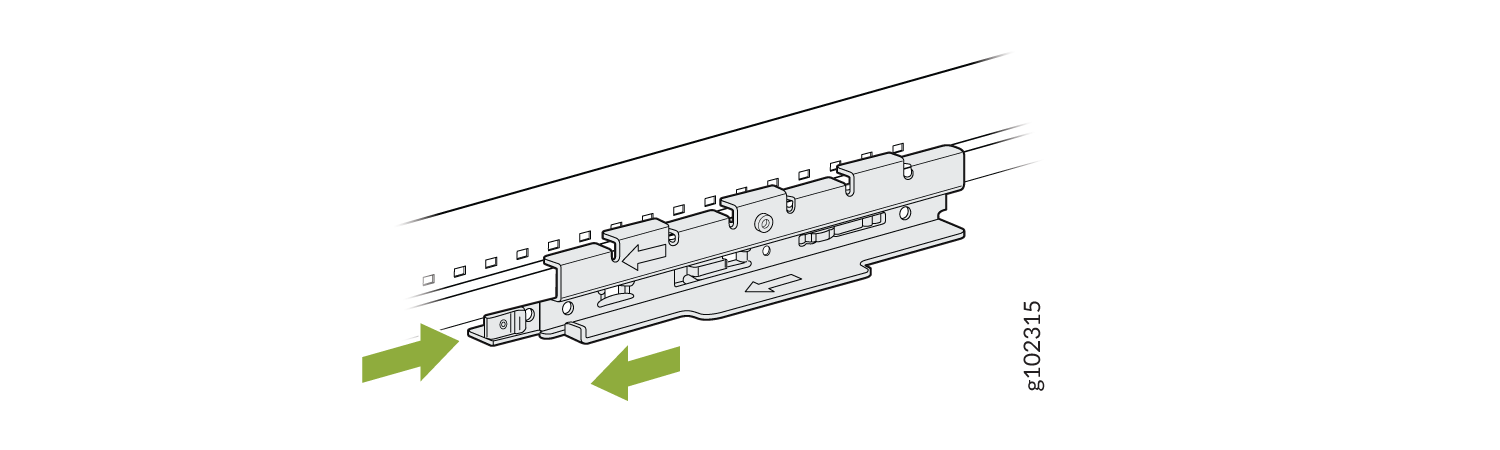

    図 17: ADPR-ADP-CR9 アダプターを埋め込み式の 9/16 インチ チャネル レール Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch Channel Railに接続する
  2. ユニバーサル・マウンティング・ブラケット (APBR-U) をアダプターに取り付けます。ブラケットが所定の位置にロックされていることを示す明確なカチッという音がするまでブラケットを回転させます。
    図 18: APBR-U 取り付けブラケットを ADPR-ADP-CR9 アダプター Attach the APBR-U Mounting Bracket to the ADPR-ADP-CR9 Adapterに取り付ける
  3. 取り付けブラケットの鍵穴が AP の肩付きネジにかみ合うように AP を配置します。 AP をスライドさせて所定の位置にロックします。

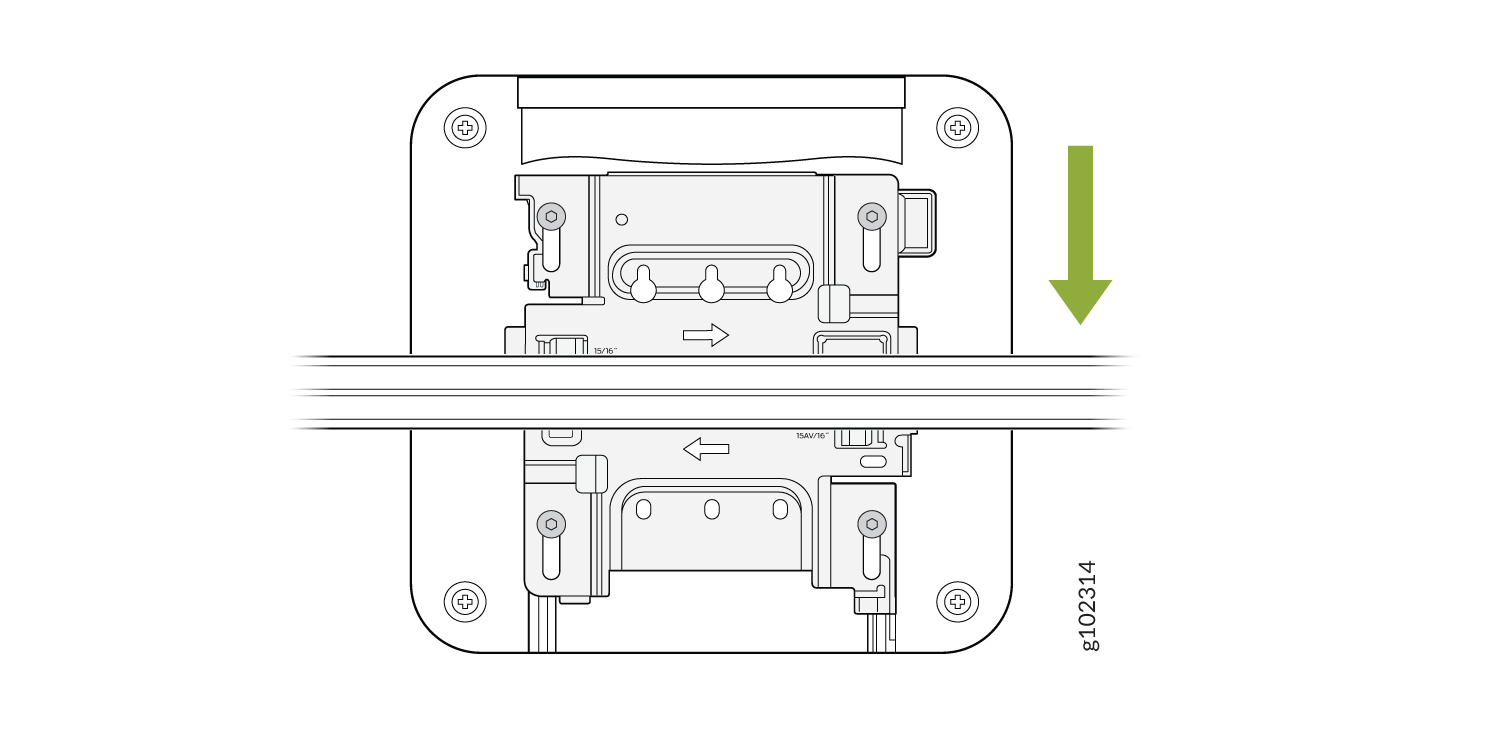

    図 19: AP を埋め込み式の 9/16 インチに接続します。Tバーまたはチャンネルレール Attach the AP to a Recessed 9/16-in. T-Bar or Channel Rail

For recessed channel ceilings, we use this mount as shown to clip onto the channel. You could then attach the BRU just like you did with the T-bar install shown earlier. To remove it, it's the same process. Sometimes you need to mount to a recessed T-bar and this is the adapter for that, the same theory as the channel adapter.

1.5インチTバーにアクセスポイントを取り付ける

アクセスポイント(AP)を1.5インチに取り付けるには。天井のTバーには、ADPR-ADP-WS15アダプターが必要です。アダプターは別途注文する必要があります。
  1. ADPR-ADP-WS15 アダプターを T バーに取り付けます。
    図 20: ADPR-ADP-WS15 アダプターを 1.5 インチ T バー Attach the ADPR-ADP-WS15 Adapter to a 1.5-Inch T-Barに接続する
  2. ユニバーサル・マウンティング・ブラケット (APBR-U) をアダプターに取り付けます。ブラケットが所定の位置にロックされていることを示す明確なカチッという音がするまでブラケットを回転させます。
    図 21: APBR-U 取り付けブラケットを ADPR-ADP-WS15 アダプター Attach the APBR-U Mounting Bracket to the ADPR-ADP-WS15 Adapterに取り付ける
  3. 取り付けブラケットの鍵穴が AP の肩付きネジにかみ合うように AP を配置します。 AP をスライドさせて所定の位置にロックします。
    図 22: AP を 1.5 インチ T バー Attach the AP to a 1.5-Inch T-Barに接続する

AP21またはBT11を5/8インチのネジ付きロッドに取り付けます

AP21またはBT11を5/8インチに取り付けるには。ネジ付きロッドの場合は、APBR-T58ブラケットを使用する必要があります。別途注文する必要があります。
  1. 付属のロックワッシャーとナットを使用して、APBR-T58ブラケットをネジ付きロッドに取り付けます。

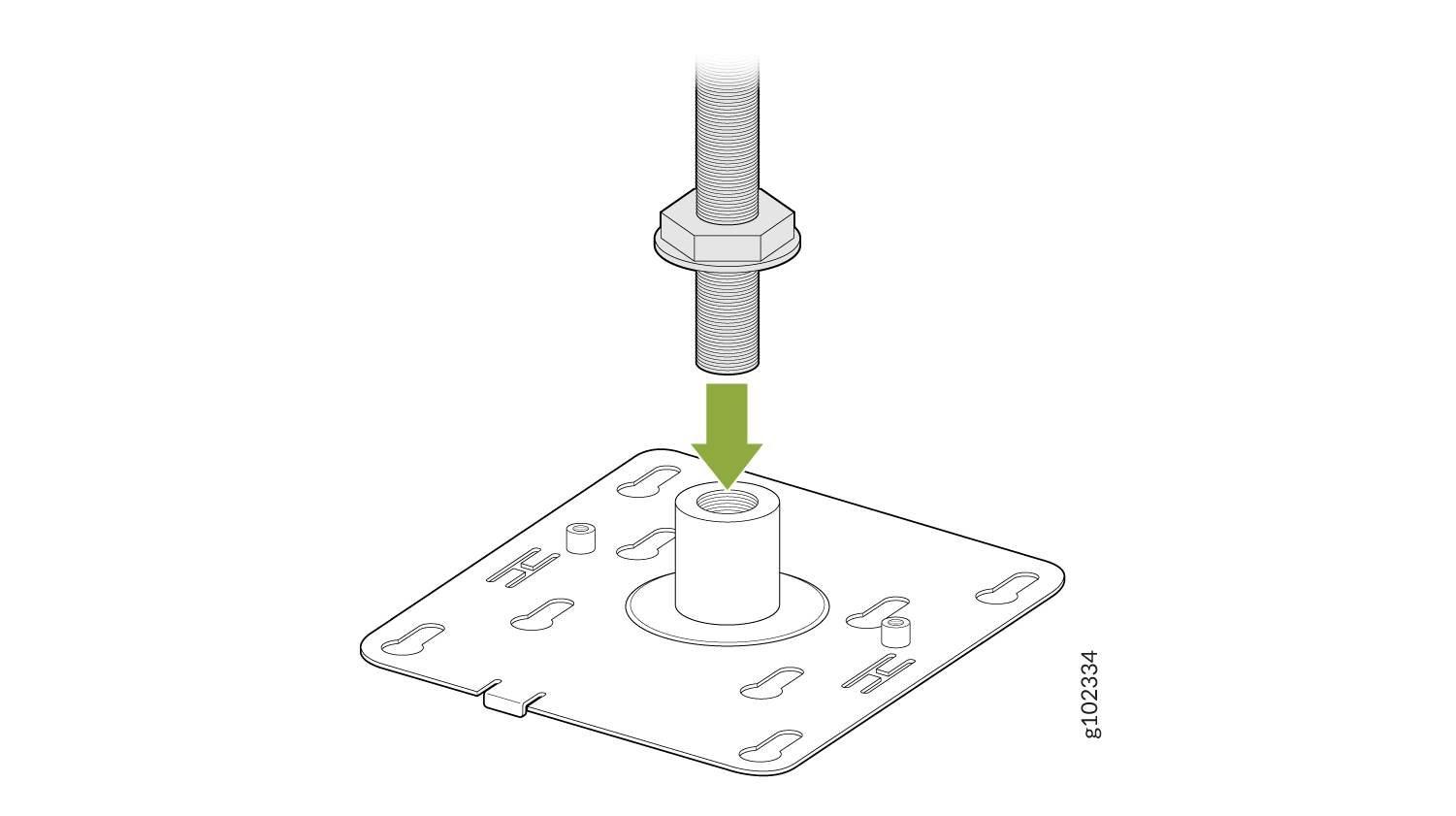

    図23:APBR-T58ブラケットを5/8インチに取り付けます。螺旋溝ロッド Attach the APBR-T58 Bracket to a 5/8-in. Threaded Rod
  2. 2 本のネジ(AP に付属)を使用して、APBR-SW1 ブラケット アダプターを APBR-T58 取り付けブラケットに取り付けます。
    図24:APBR-SW1ブラケットアダプターをAPBR-T58取り付けブラケット Attach the APBR-SW1 Bracket Adapter to the APBR-T58 Mounting Bracketに取り付ける
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。

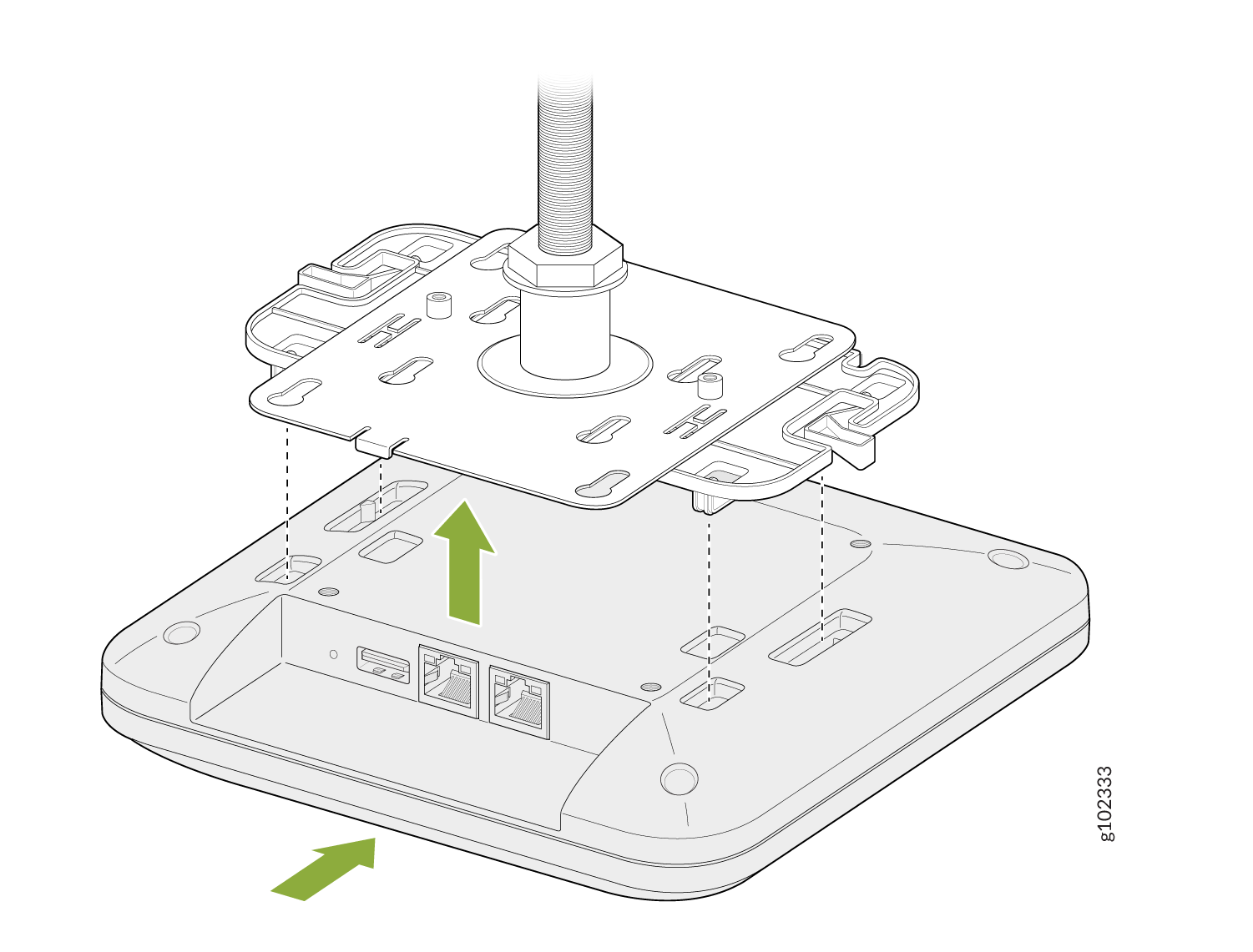

    図 25: AP を 5/8 インチに取り付けます。螺旋溝ロッド Mount the AP on a 5/8-in. Threaded Rod

Now if you need to mount a BT11 which is our Bluetooth-only unit to this threaded rod mount, there's a special adapter provided as shown. There are two special screw holes provided and those screws are shipped with the bracket. The bracket to a BT11 there are four indentations as shown which the bracket will clip into. To remove, depress the latches as shown and it will slide back out. Now you use the 2 screws to connect both brackets and attach the BT11.

AP21またはBT11を16 mmネジ付きロッドに取り付けます

16 mmネジ付きロッドにアクセスポイント(AP)を取り付けるには、APBR-M16ブラケットが必要です。
  1. 付属のロックワッシャーとナットを使用して、APBR-M16ブラケットをネジ付きロッドに取り付けます。
    図26:APBR-T58ブラケットを16mmネジ付きロッド Attach the APBR-T58 Bracket to a 16-mm Threaded Rodに取り付ける
  2. 2 本のネジ(AP に付属)を使用して、APBR-SW1 ブラケット アダプターを APBR-M16 取り付けブラケットに取り付けます。
    図 27: APBR-SW1 ブラケット アダプターを APBR-M16 取り付けブラケット Attach the APBR-SW1 Bracket Adapter to the APBR-M16 Mounting Bracketに取り付ける
  3. AP の肩付きネジが取り付けブラケットの鍵穴にかみ合うように AP を配置します。AP をスライドさせて所定の位置にロックします。
    図 28: AP21 または BT11 を 16 mm ネジ付きロッド Mount the AP21 or BT11 on a 16-mm Threaded Rodに取り付けます
