ACX710コンポーネントの保守

SFP、SFP+、QSFP+ トランシーバの交換

デバイスのトランシーバは、ホットリムーブ可能でホットインサート可能なFRU(フィールド交換可能ユニット)です。デバイスの電源を切ったり、デバイスの機能を中断したりすることなく、取り外しや交換を行うことができます。

トランシーバを取り外す

デバイスからトランシーバを取り外す前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

次の部品と工具が揃っていることを確認します。

  • 帯電防止袋または帯電防止マット

  • トランシーバと光ファイバーケーブルコネクターを覆うゴム製安全キャップ

  • ポートまたは交換用トランシーバを覆うダストカバー

手記：

トランシーバを取り外した後、またはメディアタイプの設定を変更した場合は、インターフェイスに動作コマンドが表示されるまで6秒間待ちます。

トランシーバを取り外すには、次の手順に従います。

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD接地ストラップの片方の端を手首に直接巻き付けて締め、ストラップのもう片方の端をESDポイントと接続します。
  3. トランシーバに接続されているケーブルにラベルを付けて、後で正しく再接続できるようにします。
  4. トランシーバに接続されているケーブルを取り外します(光 ファイバー ケーブルの取り外しを参照)。光ファイバー ケーブルを取り外した直後に、トランシーバと各光ファイバー ケーブル コネクターの端をゴム製安全キャップで覆います。
    レーザーに関する警告:

    光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーおよびトランシーバーに接続された光ファイバーケーブルは、目を損傷する可能性のあるレーザー光線を放射します。
    レーザーに関する警告:

    ケーブルの抜き差し時を除き、光ファイバートランシーバの蓋をしたままにしないでください。ゴム製の安全キャップは、ポートを清潔に保ち、レーザー光線への偶発的な暴露を防ぎます。
  5. ケーブル管理システムがある場合は、ケーブル管理システムにケーブルを配置して、ケーブルが外れたり、ストレスポイントが発生したりしないようにします。ケーブルが床にぶら下がっているときに自重を支えないように固定します。余分なケーブルは、ケーブル管理システムのきちんとコイル状のループに邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。
    注意：

    光ファイバーケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
  6. 指を使ってトランシーバのイジェクト レバーを引き開き、トランシーバのロックを解除します。
    注意：

    カチッという音が聞こえるまで、イジェクタハンドルを完全に開きます。これにより、トランシーバの損傷が防止されます。

    図 1 は、SFP トランシーバを取り外す方法を示しています。手順は、SFP+ トランシーバと QSFP+ トランシーバで同じです。

    図 1:Small Form-Factor Pluggable(SFP)トランシーバ Small Form-Factor Pluggable (SFP) Transceiver
  7. トランシーバ イジェクト ハンドルをつかみ、トランシーバを約 0.5 インチ引きます。(1.3 cm)をインターフェイス ポートから取り出します。
  8. 指を使ってトランシーバの本体をつかみ、残りの部分をインターフェイス ポートから引き出します。
  9. トランシーバにゴム製安全キャップをかぶせます。
  10. 取り外したトランシーバを静電防止用マットの上に置くか、静電袋に入れます。
  11. 空のポートにダストカバーをかぶせるか、交換用トランシーバを取り付けます。
注意：

トランシーバをシャーシから取り外した後、30 秒以上待ってから再度挿入するか、トランシーバを別のスロットに挿入します。

トランシーバの取り付け

トランシーバをデバイスに取り付ける前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

トランシーバを覆うゴム製安全キャップがあることを確認します。

手記：

トランシーバを挿入した後、またはメディアタイプの設定を変更した後、インターフェイスに動作コマンドが表示されるまで6秒間待ちます。
手記：

ジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入した光トランシーバと光コネクタのみを使用することをお勧めします。
注意：

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACでは、ジュニパーネットワークスが認定または供給していないサードパーティ製の光モジュールおよびケーブルについてはサポートを提供しません。サードパーティー製の光モジュールまたはケーブルを使用しているジュニパー製デバイスの動作で問題が発生した場合、JTACがホスト関連の問題の診断をお手伝いする場合があります。JTACでは、その問題がサードパーティー製の光モジュールまたはケーブルの使用に関連していないとJTACが判断します。JTACエンジニアは、サードパーティー製の光モジュールまたはケーブルを確認し、必要に応じて同等のジュニパー認定コンポーネントと交換するよう要求するでしょう。

消費電力の高いサードパーティ製の光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

トランシーバを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. トランシーバをバッグから取り出します。
  3. 各トランシーバがゴム製安全キャップで覆われていることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
    レーザーに関する警告:

    ケーブルの抜き差し時を除き、光ファイバートランシーバの蓋をしたままにしないでください。ゴム製の安全キャップは、ポートを清潔に保ち、レーザー光線への偶発的な暴露を防ぎます。
  4. 両手を使って、トランシーバを空のポートに慎重に置きます。コネクタはシャーシに面している必要があります。
    注意：

    トランシーバをポートに差し込む前に、トランシーバの位置が正しく揃っていることを確認してください。位置がずれていると、ピンが曲がり、トランシーバが使用できなくなる可能性があります。
  5. トランシーバを完全に装着するまでスライドさせます。トランシーバを完全に挿入できない場合は、コネクタが正しい方向を向いていることを確認してください。

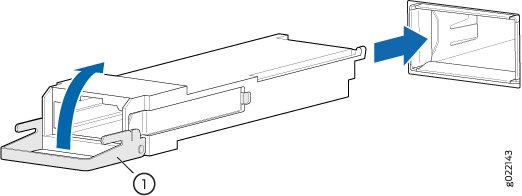

    図 2:トランシーバ Install a Transceiverの取り付け
    1
    —

    イジェクターレバー


  6. トランシーバのイジェクト ハンドルを閉じます。
  7. トランシーバとケーブルの端からゴム製安全キャップを取り外します。ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーおよびトランシーバーに接続された光ファイバーケーブルは、目を損傷する可能性のあるレーザー光線を放射します。

QSFP28トランシーバを交換してください

28 Gbps クアッド スモール フォームファクター プラガブル(QSFP28)トランシーバは、ホットインサートおよびホットリムーブ可能です。QSFP28 トランシーバを取り外してもルータの機能は中断されませんが、取り外した QSFP28 トランシーバはデータを送受信しなくなります。

QSFP28トランシーバを取り外す

デバイスからトランシーバを取り外す前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

次の部品と工具が揃っていることを確認します。

  • 帯電防止袋または帯電防止マット

  • トランシーバと光ファイバーケーブルコネクターを覆うゴム製安全キャップ

  • ポートまたは交換用トランシーバを覆うダストカバー

デバイスのトランシーバは、ホットリムーブ可能でホットインサート可能なFRU(フィールド交換可能ユニット)です。デバイスの電源を切ったり、デバイスの機能を中断したりすることなく、取り外しや交換を行うことができます。

手記：

トランシーバを挿入した後、またはメディアタイプの設定を変更した後、インターフェイスに動作コマンドが表示されるまで6秒間待ちます。
手記：

ジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入した光トランシーバと光コネクタのみを使用することをお勧めします。

QSFP28 トランシーバを取り外すには( 図 3 を参照)。

  1. 静電袋または帯電防止マットを平らで安定した面に置き、QSFP28トランシーバを受け取ります。QSFP28トランシーバーとケーブル用のゴム製安全キャップを準備します。
  2. ESD接地ストラップの片方の端を手首に直接巻き付けて締め、ストラップのもう片方の端をESDポイントと接続します。
  3. 後でケーブルを正しい QSFP28 トランシーバに再接続できるように、QSFP28 トランシーバに接続されているケーブルにラベルを付けます。
  4. トランシーバからケーブルを外します。ただちにトランシーバとケーブルの端をゴム製安全キャップで覆います。
    レーザーに関する警告:

    光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーおよびトランシーバーに接続された光ファイバーケーブルは、目を損傷する可能性のあるレーザー光線を放射します。
    注意：

    ケーブルの抜き差し時を除き、光ファイバートランシーバのカバーを外したままにしないでください。安全キャップはポートを清潔に保ち、レーザー光線への偶発的な暴露から目を保護します。
  5. ケーブル管理システムがある場合は、ケーブル管理システムにケーブルを配置して、ケーブルが外れたり、ストレスポイントが発生したりしないようにします。ケーブルが床にぶら下がっているときに自重を支えないように固定します。余分なケーブルは、ケーブル管理システムのきちんとコイル状のループに邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。
    注意：

    光ファイバーケーブルは、最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
  6. トランシーバのゴム製ハンドルをまっすぐ後ろに引きます。

    トランシーバーのロック ピンは、トランシーバーを自動的に解放します。

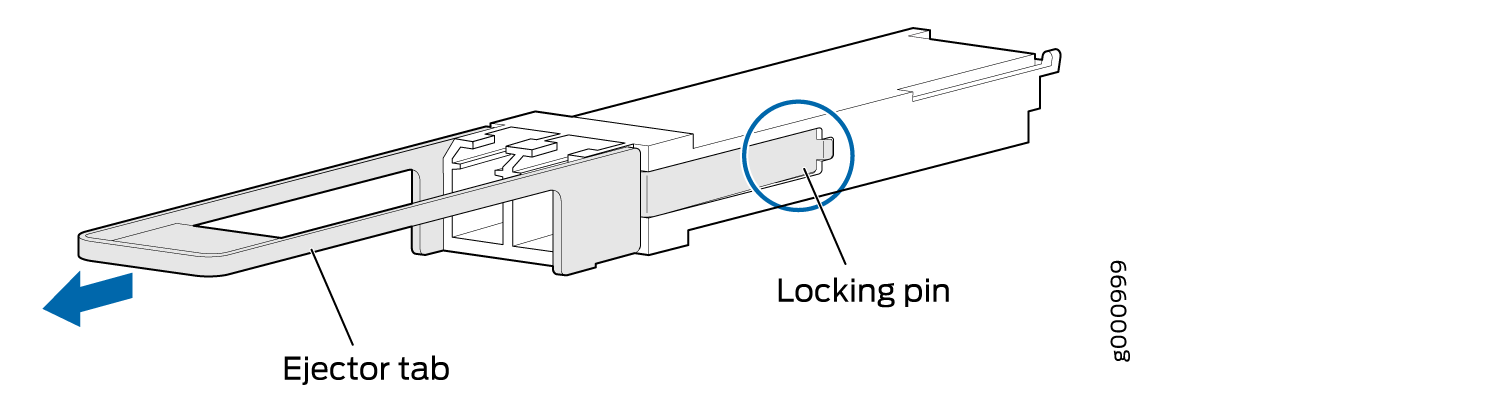

    図 3:28 Gbps クアッド スモール フォームファクター プラガブル(QSFP28)トランシーバ 28-Gbps Quad Small Form-Factor Pluggable (QSFP28) Transceiver
  7. トランシーバを静電防止用マットの上に置くか、静電防止袋に入れます。
  8. 空のポートにダストカバーをかぶせるか、交換用トランシーバを取り付けます。

QSFP28トランシーバの取り付け

トランシーバをデバイスに取り付ける前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

トランシーバを覆うゴム製安全キャップがあることを確認します。

デバイスのトランシーバは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。 デバイスの電源を切ったり、デバイスの機能を中断したりすることなく、取り外しや交換ができます。

手記：

トランシーバを挿入した後、またはメディアタイプの設定を変更した後、インターフェイスに動作コマンドが表示されるまで6秒間待ちます。
手記：

ジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入した光トランシーバと光コネクタのみを使用することをお勧めします。
注意：

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACでは、ジュニパーネットワークスが認定または供給していないサードパーティ製の光モジュールおよびケーブルについてはサポートを提供しません。サードパーティー製の光モジュールまたはケーブルを使用しているジュニパー製デバイスの動作で問題が発生した場合、JTACがホスト関連の問題の診断をお手伝いする場合があります。JTACでは、その問題がサードパーティー製の光モジュールまたはケーブルの使用に関連していないとJTACが判断します。JTACエンジニアは、サードパーティー製の光モジュールまたはケーブルを確認し、必要に応じて同等のジュニパー認定コンポーネントと交換するよう要求するでしょう。

消費電力の高いサードパーティ製の光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

交換用の QSFP28 トランシーバを取り付けるには( 図 4 を参照)。

  1. ESD接地ストラップの片方の端を手首に直接巻き付けて締め、ストラップのもう片方の端をESDポイントと接続します。
  2. ゴム製安全キャップが QSFP28 トランシーバを覆っていることを確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  3. QSFP28 コネクターが適切な方向を向くように、トランシーバをポートの前面に向けます。

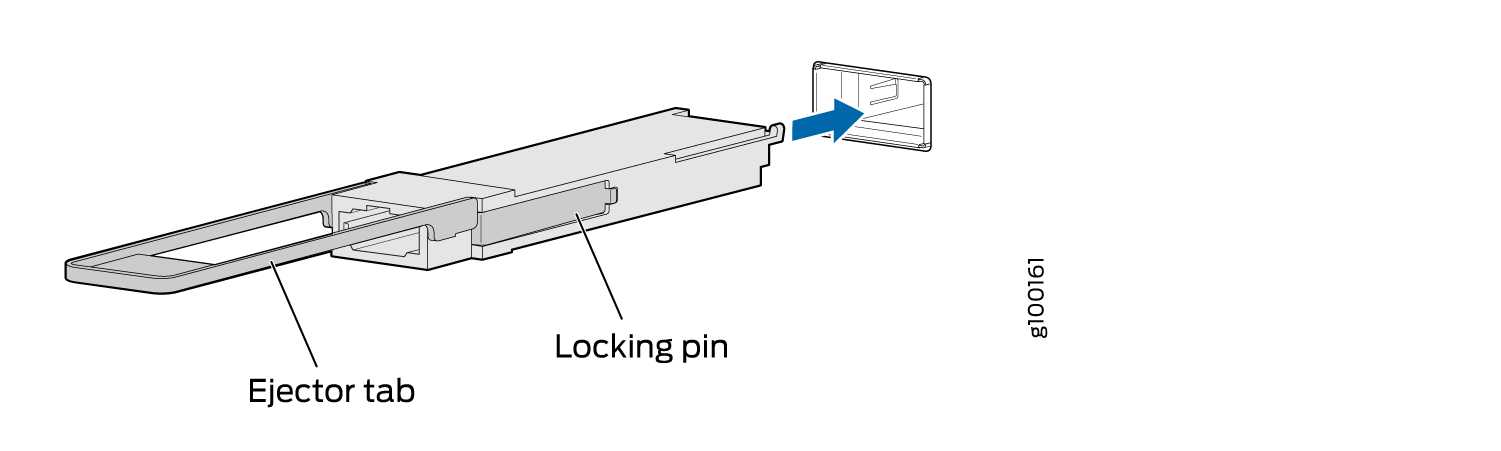

    図 4:QSFP28 トランシーバ Install a QSFP28 Transceiverの取り付け
  4. ロックピンが所定の位置にロックされるまで、トランシーバをスロットにスライドさせます。抵抗がある場合は、トランシーバーを取り外し、コネクタが反対方向を向くように反転させます。
  5. ゴム製安全キャップをトランシーバとケーブルの端から取り外し、ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーおよびトランシーバーに接続された光ファイバーケーブルは、目を損傷する可能性のあるレーザー光線を放射します。
    注意：

    ケーブルの抜き差し時を除き、光ファイバートランシーバのカバーを外したままにしないでください。安全キャップはポートを清潔に保ち、レーザー光線への偶発的な暴露から目を保護します。
  6. ケーブル管理システムがある場合は、ケーブルが外れたり、ストレスポイントが発生したりしないように、ケーブル管理システムにケーブルを配置します。ケーブルが床にぶら下がっているときに自重を支えないように固定します。余分なケーブルは、ケーブル管理システムのきちんとコイル状のループに邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。
    注意：

    光ファイバケーブルをコネクタからぶら下げないでください。ケーブルの固定ループがぶら下がって、固定ポイントでケーブルにストレスがかからないようにしてください。
    注意：

    光ファイバーケーブルは、最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
  7. ルーターのステータス LED が、QSFP28 トランシーバーが正常に機能していることを示していることを確認します。また、 show chassis fpc pic-status コマンドを実行して、インターフェイスポートが機能していることを確認することもできます。

光ファイバー ケーブルの取り扱い方法

光ファイバーケーブルは、デバイスの光トランシーバに接続します。

光ファイバーケーブルを取り扱う際は、以下のガイドラインに従ってください。

  • 光ファイバー ケーブルをトランシーバから抜くときは、トランシーバの上とケーブルの端にゴム製安全キャップをかぶせます。

  • コネクタへのストレスを防ぐために、光ファイバーケーブルを固定します。光ファイバー ケーブルをトランシーバに接続するときは、光ファイバー ケーブルを床にぶら下げるときに自重を支えないように固定してください。光ファイバーケーブルをコネクターからぶら下げないでください。

  • 光ファイバーケーブルは、最小曲げ半径を超えて曲げないでください。光ファイバーケーブルを直径数インチ未満の円弧に曲げると、ケーブルが損傷し、診断が困難な問題が発生する可能性があります。

  • 光学機器への光ファイバーケーブルの抜き差しを頻繁に行うと、機器が損傷する可能性があり、修理に費用がかかります。過度の使用による損傷を防ぐために、光機器に短いファイバー延長を取り付けます。短繊維エクステンションは、頻繁なプラグの取り外しによる摩耗や損傷を吸収します。短繊維エクステンションの交換は、機器の交換に比べて簡単でコスト効率が良いです。

  • 光ファイバーケーブルの接続を清潔に保ちます。トランシーバまたはケーブルコネクタの管に油やほこりが微量に堆積すると、光の損失、信号電力の低下、および光接続で断続的な問題が発生する可能性があります。

    • トランシーバ カナルをクリーニングするには、RIFOCS 光ファイバ アダプター クリーニング ワンド(部品番号 946)などの適切なファイバ クリーニング デバイスを使用します。使用するクリーニングキットの指示に従ってください。

    • トランシーバを清掃した後、光ファイバー ケーブルのコネクタの先端が汚れていないことを確認します。Opptex Cletop-S®ファイバークリーナーなど、承認されたアルコールフリーの光ファイバーケーブルクリーニングキットのみを使用してください。使用するクリーニングキットの指示に従ってください。
