ACX7024 またはACX7024X を電源に接続

アースをACX7024 またはACX7024X ルーターに接続

ルーターをアースに接続する前に、次の部品と工具が揃っていることを確認してください。

アースケーブル - 6 AWG、90° C より線銅線(緑色に黄色の絶縁体)、または地域の電気規則で要求されるもの。
接地ラグを固定するための 2 本の #10-32 接地ネジ
LCD6-10A-L 接地ラグ
プラス(+)ねじ回し、No.2(付属していません)
静電放電(ESD)接地用リストストラップ

安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、電源を接続する前にルーターを適切に接地する必要があります。

ACX7024 またはACX7024X はアクセスしづらい場所に設置し、シャーシが常に正しく接地されていることを確認する必要があります。ACX7024 ルーターとACX7024X ルーターには、シャーシ上に2つの穴の保護接地端子があります。図 2 を参照してください。どのような状況においても、この接地接続を使用してシャーシの接地を行ってください。AC 電源システムの場合は、2 穴接地ラグ接続とともに、AC 電源コードの接地線も使用する必要があります。このテスト済みシステムは、2穴の保護接地端子を備えた、適用されるすべてのEMC規制要件を満たしているか、上回っています。

アースをACX7024 およびACX7024X ルーターの保護接地端子に接続する前に、資格を持った電気技師が適切なアースラグをアースケーブルに接続していることを確認してください。

図 1 は、ACX7024 ルーターと ACX7024X ルーターの接地点を示しています。

図 1:ACX7024 ルーターと ACX7024X ルーター Juniper Networks ACX7024 router line drawing with labelled grounding point, dual DC power modules, network and management ports, reset button, and ventilation.

Juniper Networks ACX7024 router line drawing with labelled grounding point, dual DC power modules, network and management ports, reset button, and ventilation.

の接地ポイント

—

接地点

ACX7024ルーターとACX7024X ルーターを接地するには、次の手順に従います。

資格のある電気技師が、ルーターに付属のケーブルラグをアースケーブルに接続していることを確認します。
接地を行う前に、すべての接地面が清潔で、ブライト仕上げになっていることを確認してください。
接地ケーブルを適切なアースに接続します。
接地ケーブルラグをシャーシ側面の接地点にかぶせます(図2参照)。

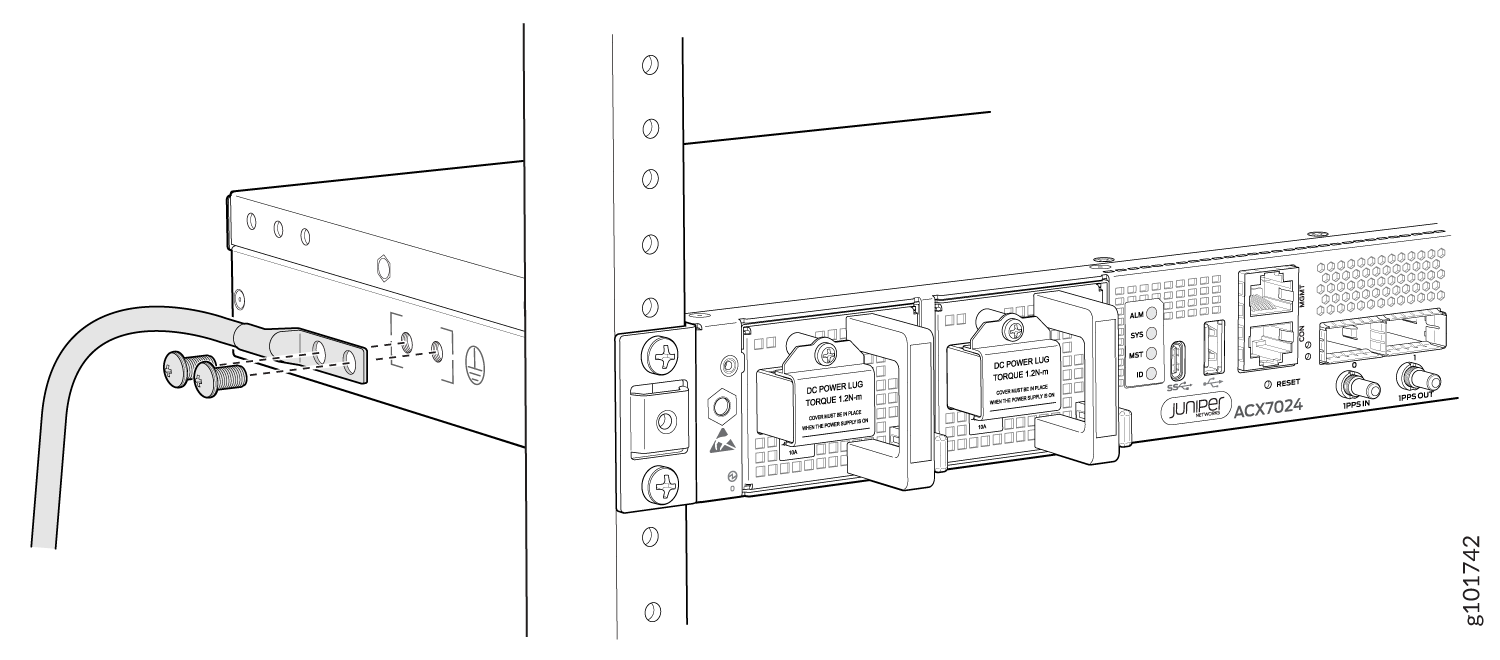

図2:接地ケーブルをACX7024ルーターまたはACX7024Xルーターに接続します
接地ケーブルラグをネジで固定します。ネジに2.5Nmのトルクを加えます。
接地ケーブルに接地線を張り、ルーターのコンポーネントに触れたり、アクセスを妨げたりしないこと、また、人がつまずくような場所に接地ケーブルが垂れ下がらないことを確認します。

AC 電源を ACX7024 または ACX7024X ルーターに接続する

AC電源をルーターに接続できる、地理的な場所に適した電源コードがあることを確認してください。

ルーターへのAC電源の接続を始める前に、以下を行ってください。

ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。
ルーターのシャーシがアースに接続されていることを確認します。

注意：

ルーターに電源を接続する前に、資格のある電気技師が、用意したアースケーブルと電源ケーブルにケーブルラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。

安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。どのような状況においても、ルーターシャーシの保護接地端子を使用して接地に接続してください。地理的な場所に適したAC電源コードを使用して、ルーターのPSMを接地されたAC電源コンセントに差し込むと、ルーターの接地が強化されます。
シャーシにPSMを取り付けます。

ACX7024 およびACX7024X ルーターの電源モジュール(PSM)は、ホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、取り外しや交換ができます。

手記：

各 PSM を専用の電源コンセントに接続する必要があります。

AC 電源を ACX7024 または ACX7024X ルーターに接続するには、次の手順に従います。

ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
電源装置のAC入力アプライアンスインレットの電源を切ります。
電源コードを電源コンセントに接続します。

手記：
各電源は、専用のAC電源供給と専用のお客様サイトの2極サーキットブレーカーに接続する必要があります。定格16 Aの専用のカスタマーサイトサーキットブレーカー、またはローカルコードで要求されるサーキットブレーカーの使用を推奨します。
電源コード固定ストリップの小さなタブを押して、ループを緩めます。電源コードカプラーをインレットに挿入するのに十分なスペースができるまで、ループをスライドさせます。
電源コードカプラーをインレットにしっかりと挿入します。
ループがカプラーのベースにぴったりと収まるまで、ループをPSMに向かってスライドさせます。
ループのタブを押して、ループを狭い円に引き出します (図 3 を参照)。
電源コードを適切に配線します。電源コードが排気口やルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしていないことを確認します。
電源装置の電源を入れます。
ステップ 4 からステップ 9 を繰り返して、残りの PSM を取り付けます。

図3:AC電源コードをACX7024ルーターまたはACX7024Xルーターに接続する

DC電源をACX7024 またはACX7024X ルーターに接続する

DC 電源をルーターに接続する前に、以下を行ってください。

ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。
ルーターのシャーシがアースに接続されていることを確認します。

注意：

ルーターに電源を接続する前に、資格のある電気技師が、用意したアースケーブルと電源ケーブルにケーブルラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。

安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。どのような状況においても、ルーターシャーシの保護接地端子を使用して接地に接続してください。
電源モジュール(PSM)をシャーシに取り付けます。

次の部品と工具が揃っていることを確認します。

DC 電源ケーブル 2 本(14 AWG または 16 AWG ワイヤ、または地域の電気規則で要求されるもの)
14 AWG または 16 AWG ワイヤ定格の 2 つのリングタイプラグまたは配線端子、または地域の電気規則で要求される配線端子
静電放電(ESD)接地用リストストラップ
プラス(+)ねじ回し、PSM端子のネジを締めるためのNo.2(付属していません)。
プラス(+)ねじ回し、端子カバーのねじを締めるためのNo.1(付属していません)。
マルチメーター(付属していません)

ACX7024 およびACX7024X ルーターのPSMは、ホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、取り外しや交換ができます。

DC 電源を ACX7024 または ACX7024X ルーターに接続するには、次の手順に従います。

ESD接地ストラップの一端を手首に直接巻き付けて締めます。ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付いていることを確認してください。リターンがバッテリー設備のシャーシアースに接続される一般的な配電方式では、マルチメータを使用して、シャーシアースへの–48 VおよびRTN DCケーブルの抵抗を確認できます。
- シャーシのアースへの抵抗が非常に低い(閉回路を示す)ケーブルはプラス(+)です。このケーブルは、V+(リターン)DC電源入力端子に取り付けます。
- シャーシのアースへの抵抗が非常に高い(開回路を示す)ケーブルはマイナス(–)です。このケーブルは、V–(入力)DC電源入力端子に取り付けます。
注意：

電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために(+)および(–)のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。取り付け場所の外部 DC 電源に表示される色分けを使用して、各 PSM の DC 電源入力端子に接続する電源ケーブルのリード線の色分けを決定します。
電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。
熱収縮チューブを取り付けるには:
1. ケーブルのラグバレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。
2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。
図 4 に、熱収縮チューブを取り付ける手順を示します。

手記：
チューブを過熱しないでください。
図 4:熱収縮チューブの取り付け方法
DC 電源のケーブルのリード線間の電圧が 0 V になるように入力回路ブレーカーが開いており、DC 電源の接続中にケーブルのリード線がアクティブにならないことを確認します。

手記：
DC 電源の配線順序に関する警告では、V+ 端子は +RTN と呼ばれ、V– 端子は –48 V と呼ばれます。
PSM がシャーシに完全に挿入されていることを確認します。
前面プレートの端子を保護している端子ブロックカバーを取り外します(図 5 を参照)。
プラス No.2 ドライバを使用して、端子のネジを外します。ネジを保存します。

警告：
電源ケーブルがデバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしないようにしてください。
各 PSM を電源に接続します。端子のネジを使用して、ケーブルに取り付けられているリングラグを適切な端子にねじ込み、電源ケーブルを PSM に固定します(図 5 を参照)。

ACX7024 およびACX7024X ルーターは、単一の非冗長フィード入力を備えたDC PSMで動作するように設計されています。ソースの冗長性を確保するために、ACX7024 とACX7024Xに 2 つの DC PSM をインストールする必要があります。ソース(A)を1つのPSMに接続し、ソース(B)を2番目のPSMに接続します。この構成は、システムに一般的に導入される A/B フィードの冗長性を提供します。

注意：

各電源と PSM 間の接続には、サーキットブレーカーを含める必要があります。15 Aのメデュイム遅延ブレーカーを使用するか、地域の電気規則で要求されるようにすることをお勧めします。

2つの電源を1つのPSMに接続すると、2つの電源の電圧に違いがあるたびに給電線に循環電流が発生する可能性があるため、接続しないでください。

手記：
DC電源またはDC電源をACX7024 またはACX7024X ルーターに接続するには、14AWGまたは16AWGワイヤを使用するか、地域の電気規則で要求されるようにします。
1. プラス(+)DC 電源ケーブルのリングラグを DC PSM の RTN(リターン)端子に固定します。
2. マイナス(–)DC 電源ケーブルのリングラグを DC PSM の –48V(入力)端子に固定します。
3. プラスNo.2ドライバを使用して、PSM端子のネジをぴったりと締まるまで締めます。締めすぎず、ネジに1.2Nmのトルクを加えてください。

  手記：
  入力 DC 線を配線ラグに圧着したら、ラグと圧着部分を適切な熱収縮スリーブで覆います。熱収縮スリーブは、むき出しのラグや圧着部分が露出するのを防ぎます。
端子ブロックカバーを取り付けます。ネジに0.5Nmのトルクを加えます。
入力回路ブレーカーを閉じます。

手記：
PSM に電力が供給されるとすぐに、スイッチの電源がオンになります。デバイスに電源スイッチはありません。

図5:DC電源ケーブルをACX7024またはACX7024Xルーター Connect DC Power Cable to an ACX7024 or ACX7024X RouterCan we use callouts to show the parts clearly?

に接続します
