Beispiel: Konfigurieren der BGP AutoDiscovery für LDP VPLS mit benutzerdefinierten Mesh-Gruppen
In diesem Beispiel wird die Konfiguration benutzerdefinierter Mesh-Gruppen für die BGP-Autoermittlung für LDP VPLS beschrieben, wie in Forwarding Equivalency Class (FEC) 129 angegeben. FEC 129 verwendet die automatische Erkennung von BGP, um Endpunktinformationen zu übermitteln, sodass Sie Pseudowires nicht manuell konfigurieren müssen. Sie konfigurieren Mesh-Gruppen auf dem Border-Router, um die Sätze von PE-Routern zu gruppieren, die automatisch vollständig vernetzt sind und dasselbe Signalübertragungsprotokoll verwenden, entweder BGP oder LDP. Sie können mehrere Mesh-Gruppen konfigurieren, um jede vollständig vermaschte LDP-signalierte oder BGP-signalierte VPLS-Domäne einer Mesh-Gruppe zuzuordnen.
Anforderungen
Konfigurieren Sie zunächst die automatische BGP-Erkennung für LDP VPLS. Siehe Beispiel: Konfigurieren der automatischen Erkennung von BGP für LDP VPLS.
Die Hardware- und Softwareanforderungen für dieses Beispiel sind identisch mit den Anforderungen für das Beispiel: Konfigurieren der automatischen Erkennung von BGP für LDP VPLS. Sie müssen die Beispielkonfiguration an die in diesem Beispiel verwendete Topologie anpassen.
Übersicht
Die Konfiguration für eine Mesh-Gruppe für FEC 129 ist sehr ähnlich wie die Mesh-Gruppenkonfiguration für FEC 128.
Beachten Sie die folgenden Unterschiede für FEC 129:
Jede benutzerdefinierte Mesh-Gruppe muss über einen eindeutigen Routenscheider verfügen. Verwenden Sie nicht den Routenscheider, der für die Standard-Mesh-Gruppe auf
[edit routing-intances]Hierarchieebene definiert ist.Jede benutzerdefinierte Mesh-Gruppe muss ein eigenes Ziel für Import- und Exportrouten haben.
Jede benutzerdefinierte Mesh-Gruppe kann eine eindeutige Layer-2-VPN-ID haben. Standardmäßig verwenden alle Mesh-Gruppen, die für eine VPLS-Routing-Instanz konfiguriert sind, dieselbe Layer 2-VPN-ID wie die, die
[edit routing-instances]Sie auf Hierarchieebene konfigurieren.
Topologiediagramm

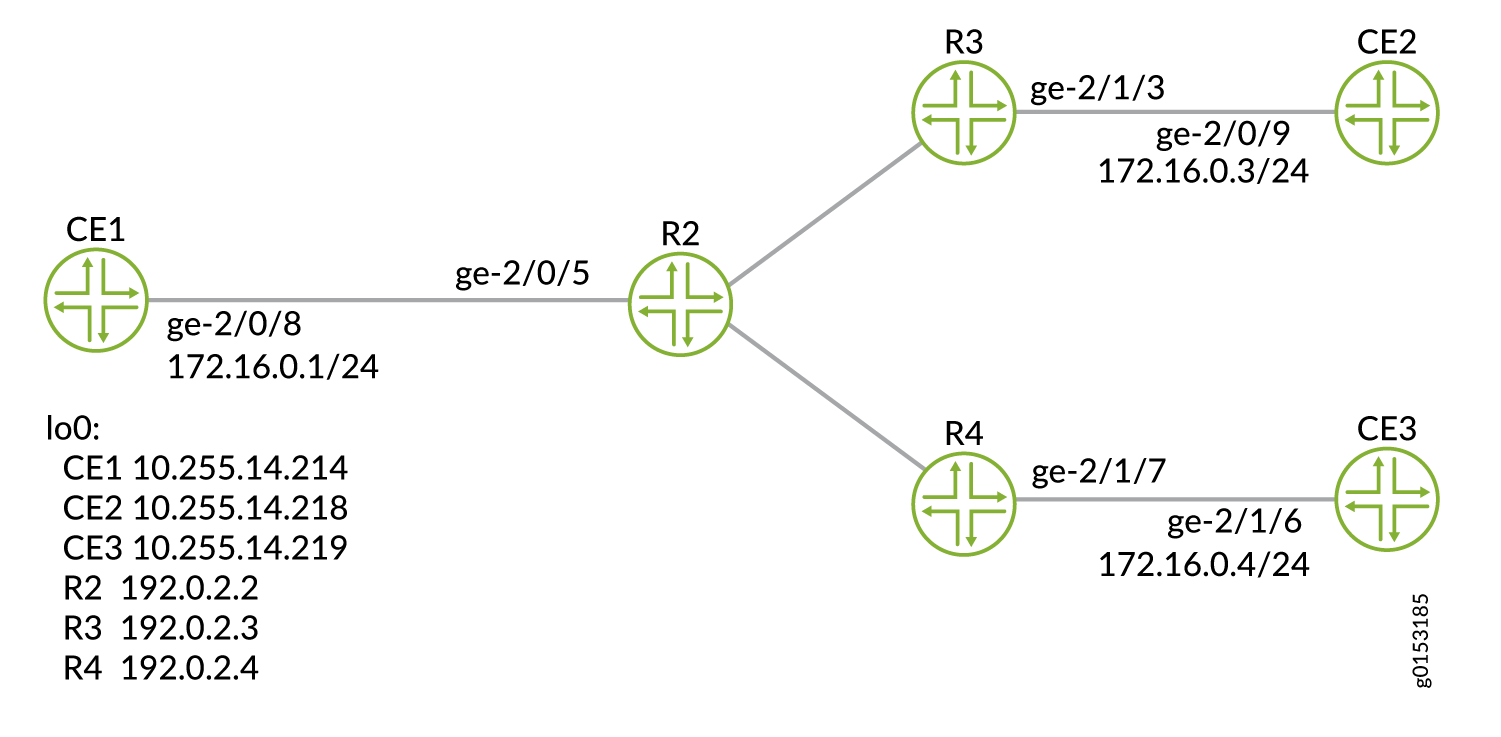

Abbildung 1 zeigt eine Topologie, die eine benutzerdefinierte Mesh-Gruppe enthält.
Konfiguration
CLI-Schnellkonfiguration
Um eine Mesh-Gruppe schnell zu konfigurieren, kopieren Sie die folgenden Befehle, entfernen Sie alle Zeilenumbrüche und fügen sie dann in die CLI jedes Geräts ein.
Gerät CE1
set interfaces ge-2/0/8 unit 0 family inet address 172.16.0.1/24 set interfaces lo0 unit 0 family inet address 10.255.14.214/32 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-2/0/8.0
Gerät CE3
set interfaces ge-2/0/9 unit 0 family inet address 172.16.0.3/24 set interfaces lo0 unit 0 family inet address 10.255.14.218/32 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-2/0/9.0
Gerät CE4
set interfaces ge-2/1/6 unit 0 family inet address 172.16.0.4/24 set interfaces lo0 unit 0 family inet address 10.255.14.219/32 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-2/1/6.0
Gerät R2
set interfaces ge-2/0/5 encapsulation ethernet-vpls set interfaces ge-2/0/5 unit 0 description to_CE1 set interfaces ge-2/0/5 unit 0 family vpls set interfaces ge-2/0/10 unit 0 description to_R3 set interfaces ge-2/0/10 unit 0 family inet address 10.10.4.2/30 set interfaces ge-2/0/10 unit 0 family mpls set interfaces ge-2/0/11 unit 0 description to_R4 set interfaces ge-2/0/11 unit 0 family inet address 10.10.5.1/30 set interfaces ge-2/0/11 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.0.2.2/24 set protocols mpls interface ge-2/0/10.0 set protocols mpls interface ge-2/0/11.0 set protocols bgp local-address 192.0.2.2 set protocols bgp group pe-pe type internal set protocols bgp group pe-pe connect-retry-interval 1 set protocols bgp group pe-pe family l2vpn auto-discovery-only set protocols bgp group pe-pe family l2vpn signaling set protocols bgp group pe-pe neighbor 192.0.2.3 set protocols bgp group pe-pe neighbor 192.0.2.4 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface ge-2/0/10.0 set protocols ospf area 0.0.0.0 interface ge-2/0/11.0 set protocols ldp interface ge-2/0/10.0 set protocols ldp interface ge-2/0/11.0 set protocols ldp interface lo0.0 set routing-instances inst512 instance-type vpls set routing-instances inst512 interface ge-2/0/5.0 set routing-instances inst512 route-distinguisher 100:100 set routing-instances inst512 l2vpn-id l2vpn-id:1:2 set routing-instances inst512 vrf-target target:1:1 set routing-instances inst512 protocols vpls mesh-group metro1 vrf-target target:2:1 set routing-instances inst512 protocols vpls mesh-group metro1 route-distinguisher 100:200 set routing-options autonomous-system 64510
Gerät R3
set interfaces ge-2/0/10 unit 0 description to_R2 set interfaces ge-2/0/10 unit 0 family inet address 10.10.4.1/30 set interfaces ge-2/0/10 unit 0 family mpls set interfaces ge-2/1/3 encapsulation ethernet-vpls set interfaces ge-2/1/3 unit 0 description to_CE2 set interfaces ge-2/1/3 unit 0 family vpls set interfaces lo0 unit 0 family inet address 192.0.2.3/24 set protocols mpls interface ge-2/0/10.0 set protocols bgp local-address 192.0.2.3 set protocols bgp group pe-pe type internal set protocols bgp group pe-pe connect-retry-interval 1 set protocols bgp group pe-pe family l2vpn auto-discovery-only set protocols bgp group pe-pe family l2vpn signaling set protocols bgp group pe-pe neighbor 192.0.2.2 set protocols bgp group pe-pe neighbor 192.0.2.4 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-2/0/10.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface ge-2/0/10.0 set protocols ldp interface lo0.0 set routing-instances inst512 instance-type vpls set routing-instances inst512 interface ge-2/1/3.0 set routing-instances inst512 route-distinguisher 100:100 set routing-instances inst512 l2vpn-id l2vpn-id:1:2 set routing-instances inst512 vrf-target target:1:1 set routing-instances inst512 protocols vpls set routing-options autonomous-system 64510
Gerät R4
set interfaces ge-2/0/10 unit 0 description to_R2 set interfaces ge-2/0/10 unit 0 family inet address 10.10.5.2/30 set interfaces ge-2/0/10 unit 0 family mpls set interfaces ge-2/1/7 encapsulation ethernet-vpls set interfaces ge-2/1/7 unit 0 description to_CE3 set interfaces ge-2/1/7 unit 0 family vpls set interfaces lo0 unit 0 family inet address 192.0.2.4/24 set protocols mpls interface ge-2/0/10.0 set protocols bgp local-address 192.0.2.4 set protocols bgp group pe-pe type internal set protocols bgp group pe-pe connect-retry-interval 1 set protocols bgp group pe-pe family l2vpn auto-discovery-only set protocols bgp group pe-pe family l2vpn signaling set protocols bgp group pe-pe neighbor 192.0.2.2 set protocols bgp group pe-pe neighbor 192.0.2.3 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface ge-2/0/10.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ldp interface ge-2/0/10.0 set protocols ldp interface lo0.0 set routing-instances inst512 instance-type vpls set routing-instances inst512 interface ge-2/1/7.0 set routing-instances inst512 route-distinguisher 100:100 set routing-instances inst512 l2vpn-id l2vpn-id:1:2 set routing-instances inst512 vrf-target target:1:1 set routing-instances inst512 protocols vpls set routing-options autonomous-system 64510
Verfahren
Schritt-für-Schritt-Verfahren
So konfigurieren Sie eine Mesh-Gruppe:
Konfigurieren Sie die Schnittstellen.
[edit interfaces] user@R2# set ge-2/0/5 encapsulation ethernet-vpls user@R2# set ge-2/0/5 unit 0 description to_CE1 user@R2# set ge-2/0/5 unit 0 family vpls user@R2# set ge-2/0/10 unit 0 description to_R3 user@R2# set ge-2/0/10 unit 0 family inet address 10.10.4.2/30 user@R2# set ge-2/0/10 unit 0 family mpls user@R2# set ge-2/0/11 unit 0 description to_R4 user@R2# set ge-2/0/11 unit 0 family inet address 10.10.5.1/30 user@R2# set ge-2/0/11 unit 0 family mpls user@R2# set lo0 unit 0 family inet address 192.0.2.2/24
Konfigurieren Sie MPLS auf den Schnittstellen.
[edit protocols mpls] user@R2# set interface ge-2/0/10.0 user@R2# set interface ge-2/0/11.0
Konfigurieren Sie BGP.
[edit protocols bgp] user@R2# set local-address 192.0.2.2 [edit protocols bgp group pe-pe] user@R2# set type internal user@R2# set connect-retry-interval 1 user@R2# set family l2vpn auto-discovery-only user@R2# set family l2vpn signaling user@R2# set neighbor 192.0.2.3 user@R2# set neighbor 192.0.2.4
Legen Sie das Import- und Export-Routenziel für die Standard-Mesh-Gruppe fest.
[edit protocols ospf] user@R2# set traffic-engineering user@R2# set area 0.0.0.0 interface lo0.0 passive user@R2# set area 0.0.0.0 interface ge-2/0/10.0 user@R2# set area 0.0.0.0 interface ge-2/0/11.0
Konfigurieren Sie LDP auf den Core-bezogenen Schnittstellen und auf der Loopback-Schnittstelle.
[edit protocols ldp] user@R2# set interface ge-2/0/10.0 user@R2# set interface ge-2/0/11.0 user@R2# set interface lo0.0
Konfigurieren Sie die VPLS-Routing-Instanz.
Stellen Sie sicher, dass der Routenscheider in der Mesh-Gruppe eindeutig ist.
[edit routing-instances inst512] user@R2# set instance-type vpls user@R2# set interface ge-2/0/5.0 user@R2# set route-distinguisher 100:100 user@R2# set l2vpn-id l2vpn-id:1:2 user@R2# set vrf-target target:1:1 user@R2# set protocols vpls mesh-group metro1 vrf-target target:2:1 user@R2# set protocols vpls mesh-group metro1 route-distinguisher 100:200
Konfigurieren Sie die Nummer des autonomen Systems (AS).
[edit routing-options] user@R2# set autonomous-system 64510
Wenn Sie mit der Konfiguration des Geräts fertig sind, bestätigen Sie die Konfiguration.
[edit] user@R2# commit
Ergebnisse
Bestätigen Sie ihre Konfiguration im Konfigurationsmodus, indem Sie den show routing-instances Befehl eingeben. Wenn die gewünschte Konfiguration in der Ausgabe nicht angezeigt wird, wiederholen Sie die Anweisungen in diesem Beispiel, um die Konfiguration zu korrigieren.
user@R2# show interfaces
ge-2/0/5 {
encapsulation ethernet-vpls;
unit 0 {
description PE1_to_CE1;
family vpls;
}
}
ge-2/0/10 {
unit 0{
description to_R3;
family inet {
address 10.10.4.2/30;
}
family mpls;
}
}
ge-2/0/11 {
unit 0 {
description to_R4;
family inet {
address 10.10.5.1/30;
}
family mpls;
}
}
lo0 {
unit 0{
family inet {
address 192.0.2.2/24;
}
}
}
user@R2# show protocols
mpls {
interface ge-2/0/10.0;
interface ge-2/0/11.0;
}
bgp {
local-address 192.0.2.2;
group pe-pe {
type internal;
connect-retry-interval 1;
family l2vpn {
auto-discovery-only;
signaling;
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface lo0.0 {
passive;
}
interface ge-2/0/10.0;
interface ge-2/0/11.0;
}
}
ldp {
interface ge-2/0/10.0;
interface ge-2/0/11.0;
interface lo0.0;
}
user@R2# show routing-instances
inst512 {
instance-type vpls;
interface ge-2/0/5.0;
route-distinguisher 100:100;
l2vpn-id l2vpn-id:1:2;
vrf-target target:1:1;
protocols {
vpls {
mesh-group metro1 {
vrf-target target:2:1;
route-distinguisher 100:200;
}
}
}
}
user@R2# show routing-options autonomous-system 64510;
Überprüfung
Bestätigen Sie, dass die Konfiguration ordnungsgemäß funktioniert.
- Verifizieren der Routen
- Konnektivität prüfen
- Überprüfung der VPLS-Verbindungen
- Anzeigen der gelernten VPLS MAC-Adressinformationen
Verifizieren der Routen
Zweck
Stellen Sie sicher, dass die erwarteten Routen gelernt wurden.
Aktion
Geben Sie im Betriebsmodus den show route Befehl ein.
user@R2> show route
inet.0: 9 destinations, 9 routes (9 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.0.2.2/24 *[Direct/0] 4d 02:42:47
> via lo0.0
192.0.2.3/24 *[OSPF/10] 4d 02:41:56, metric 1
> to 10.10.4.1 via ge-2/0/10.0
192.0.2.4/24 *[OSPF/10] 4d 02:42:01, metric 1
> to 10.10.5.2 via ge-2/0/11.0
10.10.3.2/24 *[Local/0] 4d 02:42:47
Reject
10.10.4.0/30 *[Direct/0] 4d 02:42:46
> via ge-2/0/10.0
10.10.4.2/32 *[Local/0] 4d 02:42:47
Local via ge-2/0/10.0
10.10.5.0/30 *[Direct/0] 4d 02:42:46
> via ge-2/0/11.0
10.10.5.1/32 *[Local/0] 4d 02:42:47
Local via ge-2/0/11.0
203.0.113.0/24 *[OSPF/10] 4d 02:42:49, metric 1
MultiRecv
inet.3: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.0.2.3/24 *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.4.1 via ge-2/0/10.0
192.0.2.4/24 *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.5.2 via ge-2/0/11.0
mpls.0: 12 destinations, 12 routes (12 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 4d 02:42:49, metric 1
Receive
1 *[MPLS/0] 4d 02:42:49, metric 1
Receive
2 *[MPLS/0] 4d 02:42:49, metric 1
Receive
13 *[MPLS/0] 4d 02:42:49, metric 1
Receive
299776 *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.5.2 via ge-2/0/11.0, Pop
299776(S=0) *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.5.2 via ge-2/0/11.0, Pop
299792 *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.4.1 via ge-2/0/10.0, Pop
299792(S=0) *[LDP/9] 4d 02:01:06, metric 1
> to 10.10.4.1 via ge-2/0/10.0, Pop
800000 *[VPLS/7] 4d 02:01:05
> via vt-2/0/10.185597952, Pop
800001 *[VPLS/7] 4d 02:01:05
> via vt-2/0/10.185597953, Pop
vt-2/0/10.185597953*[VPLS/7] 4d 02:01:05, metric2 1
> to 10.10.5.2 via ge-2/0/11.0, Push 800001
vt-2/0/10.185597952*[VPLS/7] 4d 02:01:05, metric2 1
> to 10.10.4.1 via ge-2/0/10.0, Push 800001
bgp.l2vpn.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
100:100:192.0.2.3/96 AD
*[BGP/170] 4d 02:32:41, localpref 100, from 192.0.2.3
AS path: I, validation-state: unverified
> to 10.10.4.1 via ge-2/0/10.0
100:100:192.0.2.4/96 AD
*[BGP/170] 4d 02:32:41, localpref 100, from 192.0.2.4
AS path: I, validation-state: unverified
> to 10.10.5.2 via ge-2/0/11.0
inst512.l2vpn.0: 8 destinations, 8 routes (8 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
100:100:192.0.2.2/96 AD
*[VPLS/170] 4d 02:01:05, metric2 1
Indirect
100:100:192.0.2.3/96 AD
*[BGP/170] 4d 02:32:41, localpref 100, from 192.0.2.3
AS path: I, validation-state: unverified
> to 10.10.4.1 via ge-2/0/10.0
100:100:192.0.2.4/96 AD
*[BGP/170] 4d 02:32:41, localpref 100, from 192.0.2.4
AS path: I, validation-state: unverified
> to 10.10.5.2 via ge-2/0/11.0
100:200:192.0.2.2/96 AD
*[VPLS/170] 4d 02:01:05, metric2 1
Indirect
192.0.2.3:NoCtrlWord:5:1:2:192.0.2.2:192.0.2.3/176
*[VPLS/7] 4d 02:01:05, metric2 1
> to 10.10.4.1 via ge-2/0/10.0
192.0.2.3:NoCtrlWord:5:1:2:192.0.2.3:192.0.2.2/176
*[LDP/9] 4d 02:01:05
Discard
192.0.2.4:NoCtrlWord:5:1:2:192.0.2.2:192.0.2.4/176
*[VPLS/7] 4d 02:01:05, metric2 1
> to 10.10.5.2 via ge-2/0/11.0
192.0.2.4:NoCtrlWord:5:1:2:192.0.2.4:192.0.2.2/176
*[LDP/9] 4d 02:01:05
Discard
ldp.l2vpn.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.0.2.3:NoCtrlWord:5:1:2:192.0.2.3:192.0.2.2/176
*[LDP/9] 4d 02:01:05
Discard
192.0.2.4:NoCtrlWord:5:1:2:192.0.2.4:192.0.2.2/176
*[LDP/9] 4d 02:01:05
Discard
Bedeutung
Die Ausgabe zeigt alle erlernten Routen, einschließlich der automatischen Erkennung (AD)-Routen.
Konnektivität prüfen
Zweck
Stellen Sie sicher, dass Gerät CE1 Geräte CE2 und Gerät CE3 anpingen kann.
Aktion
user@CE1> ping 10.255.14.218 PING 10.255.14.218 (10.255.14.218): 56 data bytes 64 bytes from 10.255.14.218: icmp_seq=0 ttl=64 time=0.787 ms 64 bytes from 10.255.14.218: icmp_seq=1 ttl=64 time=0.651 ms ^C --- 10.255.14.218 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 0.651/0.719/0.787/0.068 ms
user@CE1> ping 10.255.14.219 PING 10.255.14.219 (10.255.14.219): 56 data bytes 64 bytes from 10.255.14.219: icmp_seq=0 ttl=64 time=1.054 ms 64 bytes from 10.255.14.219: icmp_seq=1 ttl=64 time=0.669 ms ^C --- 10.255.14.219 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 0.669/0.862/1.054/0.193 ms
Bedeutung
Die Ausgabe zeigt, dass VPLS betriebsbereit ist.
Überprüfung der VPLS-Verbindungen
Zweck
Stellen Sie sicher, dass alle FEC 129 VPLS-Verbindungen korrekt funktionieren.
Aktion
user@R2> show vpls connections
Instance: inst512
L2vpn-id: 1:2
Local-id: 192.0.2.2
Mesh-group connections: __ves__
Remote-id Type St Time last up # Up trans
192.0.2.4 rmt Up Oct 26 15:11:56 2012 1
Remote PE: 192.0.2.4, Negotiated control-word: No
Incoming label: 800001, Outgoing label: 800001
Local interface: vt-2/0/10.185597953, Status: Up, Encapsulation: ETHERNET
Description: Intf - vpls inst512 local-id 192.0.2.2 remote-id 192.0.2.4 neighbor 192.0.2.4
192.0.2.3 rmt Up Oct 26 15:11:56 2012 1
Remote PE: 192.0.2.3, Negotiated control-word: No
Incoming label: 800000, Outgoing label: 800001
Local interface: vt-2/0/10.185597952, Status: Up, Encapsulation: ETHERNET
Description: Intf - vpls inst512 local-id 192.0.2.2 remote-id 192.0.2.3 neighbor 192.0.2.3
Bedeutung
Wie erwartet, sind die Verbindungen eingerichtet.
Anzeigen der gelernten VPLS MAC-Adressinformationen
Zweck
Stellen Sie sicher, dass die MAC-Adressen aller CE-Geräte gelernt und installiert sind.
Aktion
user@R2> show vpls mac-table
MAC flags (S -static MAC, D -dynamic MAC, L -locally learned, C -Control MAC
SE -Statistics enabled, NM -Non configured MAC, R -Remote PE MAC)
Logical system : R2
Routing instance : inst512
Bridging domain : __inst512__, VLAN : NA
MAC MAC Logical NH RTR
address flags interface Index ID
00:21:59:0f:35:32 D ge-2/0/5.0
00:21:59:0f:35:33 D vt-2/0/10.185597952
00:21:59:0f:35:d5 D vt-2/0/10.185597953
