交互式地图功能概述

拓扑图是交互式的，这意味着您可以使用图中的要素来自定义地图和网络信息表。该地图使用的地理坐标参考系可实现以下要素：

  • 受限缩放：控制器检查坐标，以便将视图限制为地球上的坐标。

  • 世界包装/地图包装：在一个方向上滚动地图就像旋转地球仪一样。例如，此功能允许表示跨海洋的链路。

右键单击“函数”

您可以右键单击拓扑图上的节点、节点组、链接或空白区域，以访问特定于上下文的菜单。

表 1 介绍了右键单击拓扑图上的任何空白区域时显示的选项。

表 1：右键单击拓扑页面上空白区域的选项

Option

Description

分组

您可以查看、分组或取消对节点组中的节点进行分组。

节点和组

显示拓扑中的节点和节点组。您可以选择要在拓扑图上显示的特定节点组。

自动分组

允许您指定用于自动对节点进行分组的条件。有关详细信息，请参阅 自动对节点进行分组。

对选定的节点进行分组

对所选节点进行分组。有关详细信息，请参阅 组节点。

取消对所选节点的分组

取消对所选组中的节点进行分组。有关更多信息，请参阅 取消对节点进行分组。

取消全部分组

取消所有组中的节点的分组。
将选定的节点/链路分组到拓扑群组中 根据您指定的切片 ID，将拓扑图上选择的节点或链路分组为拓扑群组。
从选定的节点/链路中清除拓扑群组 从选定拓扑组中的节点和链路中移除切片 ID。

选择所有节点

选择拓扑图上的所有节点。此选项是使用 Shift 左键单击选项在所有节点周围创建选择框或单独按住 Shift 键单击所有节点的快捷方式。

显示所有节点和链接

还原拓扑图，使其包括网络中的所有节点和链路，而不是过滤后的子集。

保存为默认地图布局

将当前布局另存为默认布局。设置此选项不会更改“管理布局”页面中的默认名称。

布局

管理地图视图

保存、加载或编辑当前拓扑图。有关详细信息，请参阅 管理地图布局。

分布所有节点

在拓扑图上选择多个节点并重新分布它们以提高视觉清晰度或满足个人偏好。分布在地图中的所有节点，将元素彼此推开并最大限度地减少重叠。

分发选定的节点

强制选定元素彼此远离并最大程度地减少重叠。

圈出所选节点

以大致圆形的模式排列所选节点，并将节点和链接充分分隔开来。

拉直所选节点

以线性模式对齐所选节点。

按坐标重置

重置地图以根据节点配置的坐标（纬度和经度）显示节点。

注意：

如果设置了节点的纬度和经度值，则可以根据地理坐标重置拓扑图上节点的分布。使用此分布模型时，显示国家/地区地图背景会很有用。

从地图设置坐标

根据地图上节点的当前位置重新配置节点坐标。

导入自

从 CSV 或 GeoJSON 文件导入布局。有关详细信息，请参阅 https://geojson.org/。

导出到

将布局导出到 CSV 或 GeoJSON 文件。

节点标签

选择以下选项之一以标记拓扑图上的节点：

  • 名字

  • 主机名

  • 主机名、SID

  • 主机名、切片

  • IP地址

  • IPv6 地址

  • IP、SID

  • ISIS 系统 ID

  • 作系统版本

  • OSPF 参考 BW

  • SID

  • 类型

  • 片

  • 隐藏标签 （Hide Label） - 隐藏拓扑图上网络元素的所有标签

链路标签

选择以下选项之一以标记拓扑图上的链接：

  • 名字

  • 节点名称 A：：Z

  • 接口 A：：Z

  • IP A：：Z

  • IP，SID A：：Z

  • IPv6、SRv6 SID 功能 A：：Z

  • TE 公制 A：：Z

  • 带宽 A：：Z

  • 延迟 A：：Z

  • 接口 Util A：：Z

  • ISIS1 指标 A：：Z

  • ISIS2 度量 A：：Z

  • 实测延迟 A：：Z

  • OSPF 指标 A：：Z

  • 丢包指标 A：：Z

  • RSVP 带宽 A：：Z

  • RSVP Util A：：Z

  • RSVP 实时实用程序 A：：Z

  • 形状 BW A：：Z

  • SID A：：Z

  • 片

  • SRLG

  • TE 管理员组 A：：Z

  • SRv6 SID 函数 A：：Z

  • 隐藏标签

收藏 夹

将所选节点添加到收藏夹

在拓扑图上选择节点并将其指定为收藏夹。

从收藏夹中删除选定的节点

从“收藏夹”选项卡中移除您在拓扑图上选择的节点。

清除收藏夹

清除所有现有的收藏夹节点。

突出显示收藏夹

仅突出显示拓扑图上喜欢的节点。

仅显示收藏夹

在拓扑图上仅显示收藏的节点。

隐藏收藏夹

隐藏拓扑图上所有喜欢的节点。

子视图

根据节点类型、自治系统 （AS） 编号、OSPF 区域、ISIS 区域、层或管理员组过滤拓扑图上的网络元素。有关这些选项的详细信息，请参阅 表 2。

时间线

列出活动和状态检查点，将最近的活动放在首位。

您可以使用时间轴抽屉顶部的搜索框突出显示特定事件。您可以使用向上和向下箭头移动到下一个或上一个事件（搜索结果）。您可以单击最上面的箭头（位于抽屉的右下角）以移回时间轴中最上面的事件。

您还可以通过单击页面左下角的刷新按钮来刷新时间轴事件。

您可以通过跟踪 LSP Up 和 Down 事件数量随时间的变化来评估 MPLS 网络的稳定性。然后，您可以分析特定其他事件的出现是否会影响 LSP Up 和 Down 事件的数量。

时间轴中包含以下事件类型：

与节点相关的事件类型：

  • PCEP 会话关闭

  • PCEP 会话上升

  • PCEP 会话变为活动状态

与链接相关的事件类型：

  • 链路上升

  • 链路断开

与 LSP 相关的事件类型：

  • 已启动的 LSP 数量的变化

  • 处于“关闭”状态的 LSP 数量的变化

  • 正在调配的 LSP 数量的变化

与控制器相关的偶数类型：

  • 路径优化开始和结束时间

  • 维护事件的开始和结束时间

暂停/恢复网络事件处理

单击可暂停或恢复网络事件的处理。暂停时，网络信息表和拓扑映射不会刷新以响应网络事件，直到您选择 Resume Network Event Processing。网络事件将继续在后台进行处理，但不会在 UI 中刷新。

此选项在大型网络中非常有用，因为网络事件的处理会导致频繁的 UI 更新。

重新加载网络

重新加载网络，并更新显示的拓扑图。
表 2：子视图选项

选项

描述

节点类型

从列表中选择节点类型。

如

分配一种颜色来表示在拓扑图上配置的每个 AS 编号。

在 AS 窗格中，可以通过选中或清除相应的复选框来选择或清除 AS 编号。拓扑图中仅显示与所选 AS 编号对应的节点。

ISIS区域

分配一种颜色来表示在拓扑图上配置的每个 IS-IS 区域标识符。区域标识符是 ISO 网络实体标题 （NET） 地址的前三个字节。

在 ISIS 区域窗格中，可以通过选中或清除相应的复选框来选择或清除 ISIS 区域标识符。拓扑图中仅显示与所选区域标识符对应的节点。

OSPF 区域

分配一种颜色来表示在拓扑图上配置的每个 OSPF 区域。NONE 显示分配给未配置 OSPF 区域的路由器的颜色。

在“OSPF 区域”窗格中，通过选中或清除相应的复选框来选择或清除 OSPF 区域。拓扑图中仅显示与所选 OSPF 区域对应的节点。

层

在拓扑图中包含或排除单个图层信息。

从图层列表中，选择要显示的图层（IP 和/或传输）。如果未使用多图层功能，则图层列表仅包含 IP。

管理员组

提供位级链路着色选项，以便您可以轻松区分拓扑图中显示的不同链路。

管理组包括手动分配的位级属性，用于描述链接的颜色（从位 0 到位 32 的最多 32 个名称或值）。您可以按三个条件（全部、任意或非）。在概念上具有相同颜色的链接属于同一类。您可以使用此选项实施各种基于策略的标签交换路径 （LSP） 设置。有关详细信息，请参阅 为管理组位分配名称。

表 3 介绍了在拓扑图上选择的节点或节点组的右键单击选项。

表 3：节点或节点组的右键单击选项

Option

Description

节点表中的过滤器

过滤网络信息表中显示的节点，以仅显示选定的节点或节点组。

节点上或节点上的隧道

在网络信息表中打开一个新选项卡，以仅显示满足“节点”或“节点”条件的隧道。

从节点开始的隧道

在网络信息表中打开一个新选项卡，以仅显示满足“从节点开始”条件的隧道。

以 Node 结尾的隧道

在网络信息表中打开一个新选项卡，以仅显示满足“节点结束”条件的隧道。
注意：

有关其他右键单击选项的说明，请参阅 表 1。

表 4 介绍了拓扑图上链接的右键单击选项。

表 4：链接的右键单击选项

Option

Function

链接表中的筛选器

过滤网络信息表中显示的隧道，使其仅显示选定的链路。

链路上或通过链路的隧道

在网络信息表中打开一个新选项卡，以仅显示满足“在链路上”或“直通链路”条件的隧道。
注意：

有关其他右键单击选项的说明，请参阅 表 1。

拓扑设置窗格

您可以通过单击位于“拓扑”页面右上角的“拓扑”菜单栏中的 “设置 ”图标来访问“拓扑设置”窗格。

表 5 介绍了 Topology Settings 窗格上的选项卡。

表 5：拓扑设置选项

标签

描述

节点

您可以执行以下任务：

  • 通过从 标签 列表中选择一个选项来更改拓扑图上所有节点的标签。

  • 选择标签后，单击切换按钮以查看：

    • 节点标签的背景阴影

    • 伪节点标签

    • 仅收藏的节点标签

    • 隔离节点

    • 过载位标记

链接

您可以执行以下任务：

  • 通过从 标签 列表中选择一个选项来更改拓扑图上所有链接的标签。

  • 单击切换按钮以：

    • 显示或隐藏链接下方标记

    • 将链接绘制为虚线

    • 绘制与接口速度成比例的链路线宽

    • 将平行链接绘制为曲线：切换按钮可将两个节点之间的平行链接绘制为曲线，以使平行链接不会重叠并在拓扑图上单独显示（作为曲线）。如果两个节点之间的并行链接绘制为直线，则它们将在拓扑图上重叠（作为束）。

      • 显示最大利用率而不是捆绑包内的平均利用率：切换此按钮可显示最大利用率值（红色显示），而不是并行链接的平均利用率值。例如，如果两个节点之间有两个并行链接，一个链接的利用率为 10%，另一个链接的利用率为 20%，并且您希望在节点之间将链接绘制为一条直线，则可以选择应显示哪个利用率值：15%（平均）或 20%（最大）值。

      • 显示捆绑包的计数：切换按钮以显示（绿色）两个节点之间存在的链路数。

    • 将链接换行为大弧线：区分必须环绕世界地图的链接。

      示例如图 1 所示。

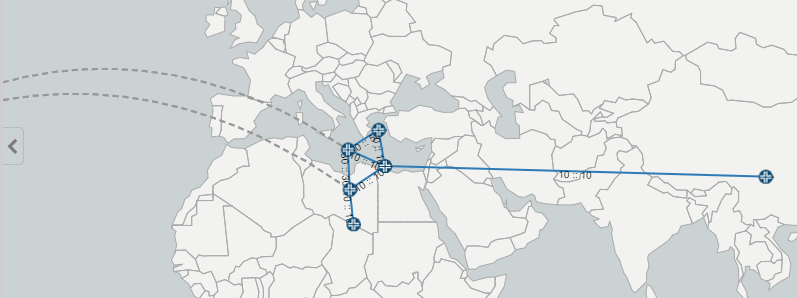

      图 1：将链接换行为大弧：示例 Map showing connections between locations in the Middle East, North Africa, and South Asia, with dashed lines extending westward.

    • 隐藏部分可见链接：隐藏其末端节点在可见区域之外的任何链接。这对于专注于大型网络的子集很有用。

注意：

拓扑图显示的节点或链路标签不会超过一定数量的节点或链路标签，即使拓扑设置要求显示标签也是如此。此约束提高了重绘大量图形元素时的性能。

隧道

您可以执行以下任务：

  • 单击切换按钮将路径绘制为曲线，这可能会改善网络可视化效果。

    图 2 显示了同一路径的曲线和直线。

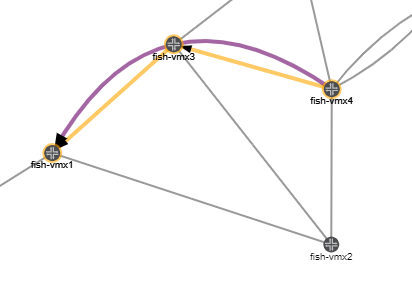

    图 2：曲线和直线路径描绘 Network topology diagram showing connections between nodes labeled fish-vmx1, fish-vmx2, fish-vmx3, and fish-vmx4. Purple and orange lines indicate different connections. Arrow on line between fish-vmx1 and fish-vmx3 suggests data flow direction.

  • 如果网络包含传输层，单击切换按钮可在图层中绘制路径。

常规

您可以执行以下任务：

  • 单击切换按钮以：

    • 在计算拓扑布局时启用动画。

    • 显示或隐藏维护标记：在属于活动维护事件的任何链接上显示红色“M”。

    • 显示或隐藏缩放滑块：垂直滑块显示在拓扑窗口右上角的拓扑菜单栏上。

    • 启用或禁用缩放到所选节点：启用此选项后，当您单击网络信息表（“节点”选项卡）中的节点条目时，拓扑会自动将视图居中到该选定节点上。

  • 选择标签大小：选择以下值之一作为节点和链接标签的字体大小：

    • 8

    • 10

    • 12

    • 14

    • 16

    • 18

    • 20

  • 应用不透明度效果：移动此滑块以选择未突出显示的拓扑地图元素的不透明度百分比。 图 3 显示了 100% 和 20% 的不透明度以进行比较。

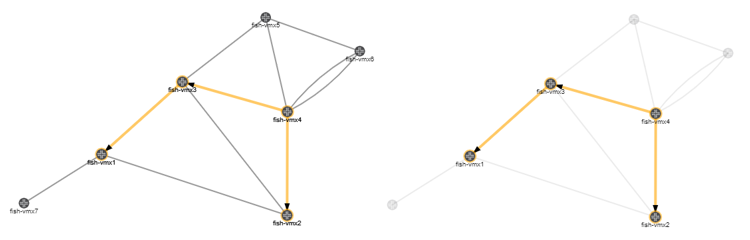

    图 3：不透明度效果：示例 Two graphs showing network paths. Left graph has complex connections with nodes like fsb-vmx1 and fsb-vmx2. Right graph simplifies this, focusing on an optimal path in orange.

地图

您可以执行以下任务：

  • 为拓扑图选择浅色或深色主题。

    图 4 显示了浅色和深色地图样式的示例。

    图 4：浅色和深色地图样式：示例 Network topology map showing nodes and blue links over the western US with cities like San Francisco and Los Angeles marked.

  • 显示经纬网：显示经纬网（平行于经度子午线和纬度平行线的线网格）和主要人口稠密地点的标注（均如 图 4 所示）。

  • 显示世界地图：您可以选择要在拓扑页面上显示的地图类型（基于颜色或标签）。根据您的选择，拓扑图将立即更新。您可以选择以下选项之一：

    • PathFinder - 在灰度世界地图上显示拓扑。

    • PathFinder 无标签 - 在世界地图上显示拓扑，而不突出显示城市或国家/地区名称。

    • Thunderforest Atlas - 在彩色世界地图上显示拓扑图，并突出显示城市和国家/地区名称。
